柴油发电机组排气过滤系统结构设计

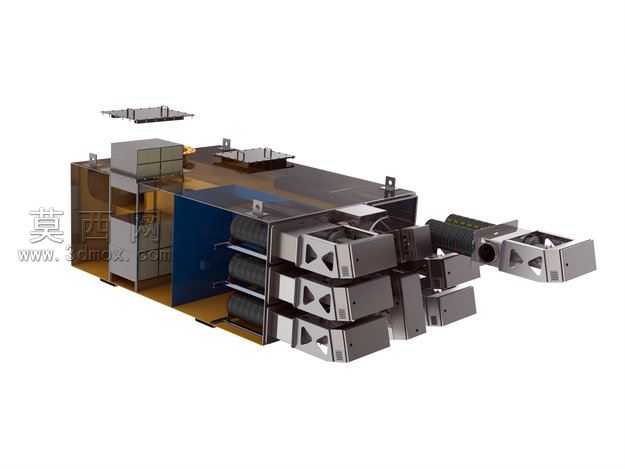

本作品为柴油发电机组配套的大排气过滤系统三维设计，整体采用模块化布局思路完成建模，在三维建模过程中严格遵循工业动力设备的实际装配逻辑，对各功能单元进行独立参数化构建后完成总装配合。模型主体以钣金结构为核心承载框架，建模阶段对钣金件的折弯系数、板材厚度、安装孔位公差均按照实际钣金加工工艺参数设置，确保各钣金部件可直接对接生产下料流程。过滤单元采用多层堆叠式结构设计，每一层过滤模块都预留了标准化的快装接口，既保证了过滤介质的安装更换便利性，也兼顾了整体结构的紧凑性，适配大型发电机组有限的安装空间。在渲染表现层面，针对不同部件赋予了差异化的材质属性：外部钣金壳体采用哑光工业灰金属漆材质，还原设备出厂的真实涂装质感；内部过滤腔体做了半透明可视化处理，可清晰展示内部气流通道的走向逻辑；连接法兰、紧固件等标准件赋予抛光金属材质，突出机械结构的精密感。整体结构设计充分考虑了发电机组运行时的振动工况，在各模块连接位置预留了减震安装位，底部框架设置了与发电机组基座对接的固定孔位，侧边的进气接口与排气接口均采用行业通用的管径标准，可直接与不同功率段的柴油发电机组排气系统对接。建模过程中对设备的维护操作空间也做了充分考量，顶部预留了检修盖板的开合空间，侧面过滤模块的抽拉路径无结构干涉，完全满足实际使用中的日常维护需求，整体模型既具备结构展示的直观性，也具备生产落地的参考价值。
