可调式双螺纹结构丝锥扳手结构设计

　　在机械加工的小批量螺纹加工、设备维保现场的螺纹修复、装配环节的现场攻丝作业中，可调丝锥扳手是一线操作工人随身携带的基础工装，区别于固定式丝锥铰杠只能适配单一规格丝锥的局限，这款可调结构的扳手可以覆盖一定尺寸范围内的公制丝锥装夹需求，减少现场工具携带数量，提升零散加工场景的作业效率。

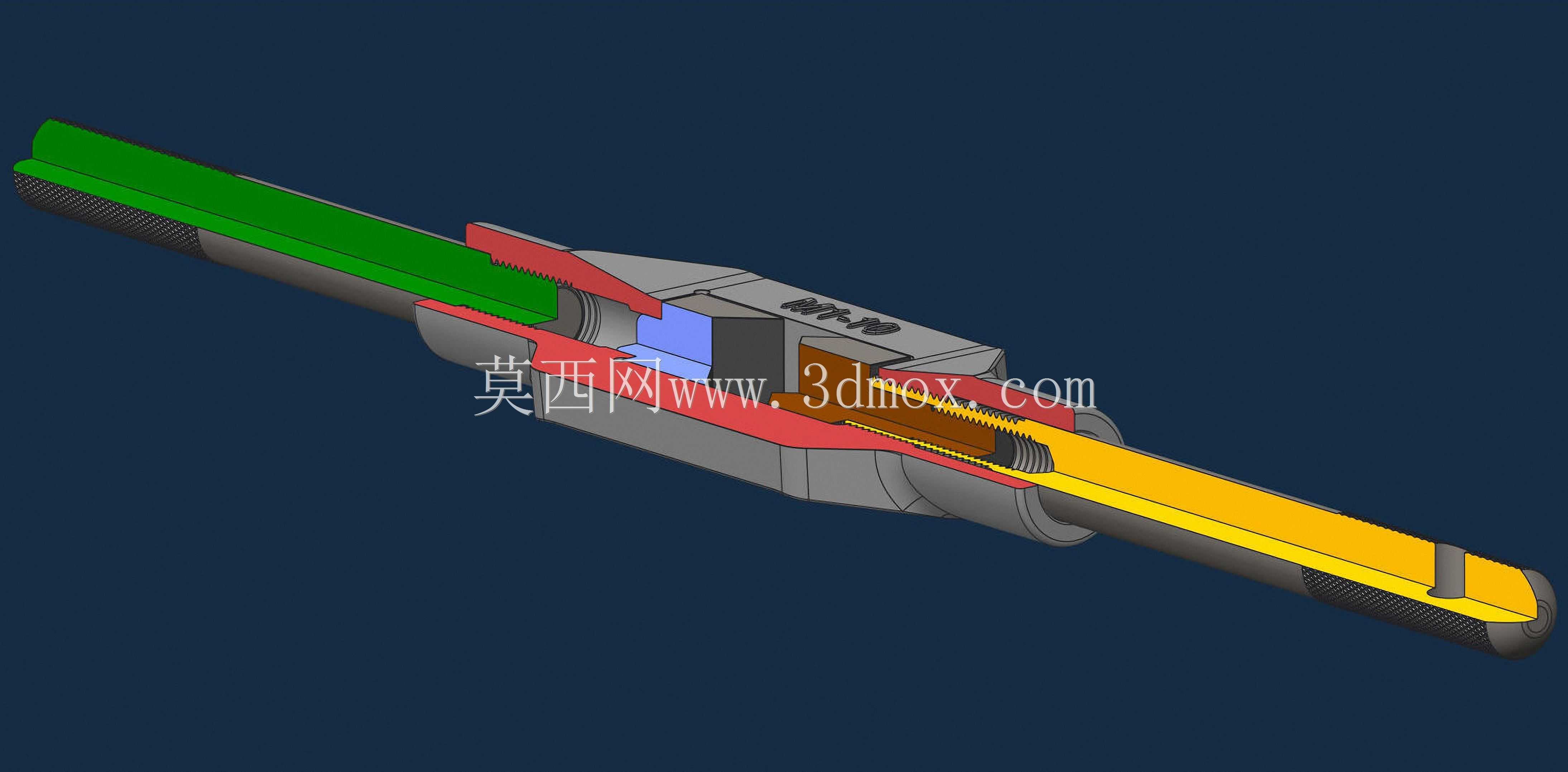

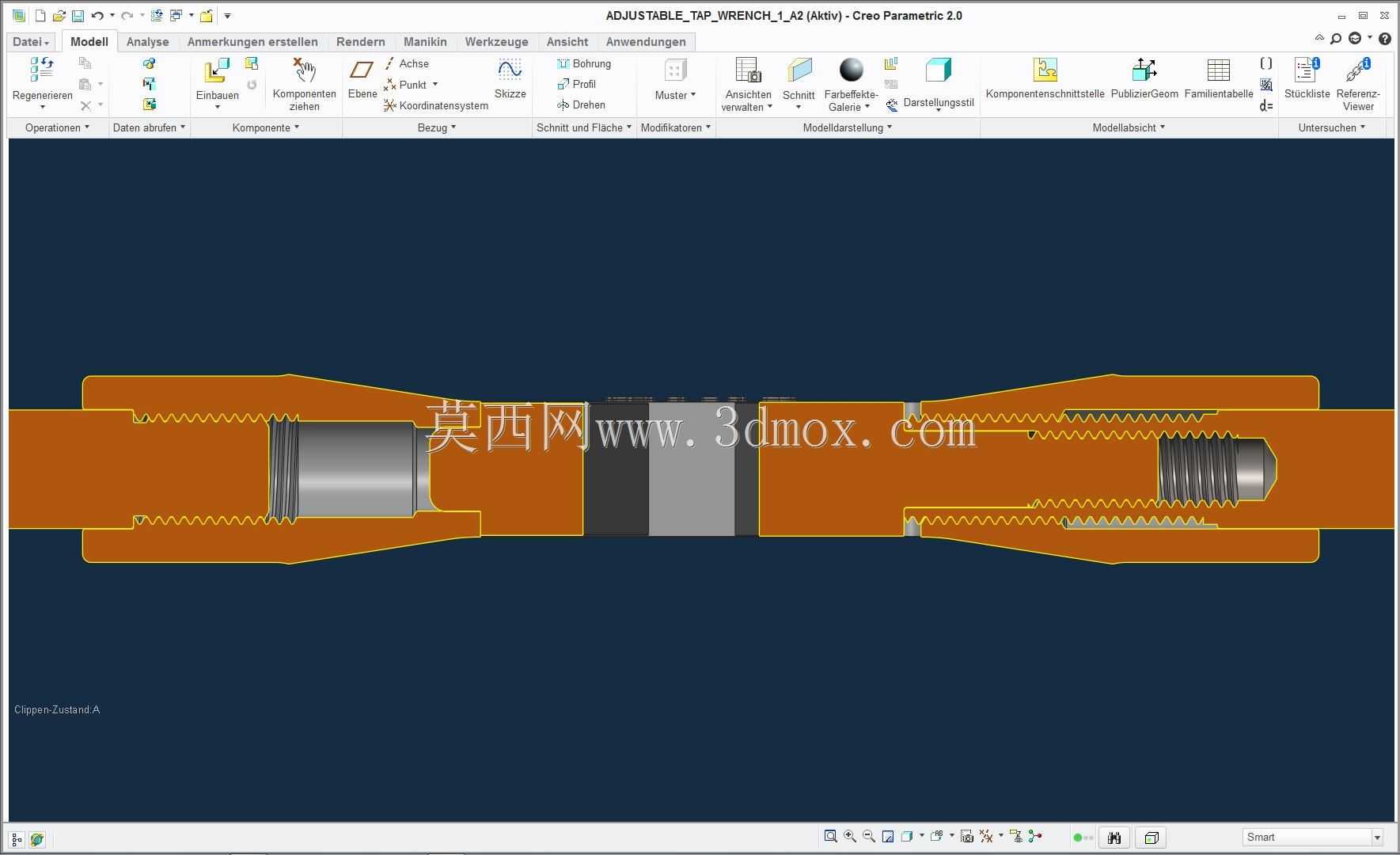

　　这款扳手的核心结构采用了左右旋同螺距的双螺纹调节方案，手柄部分的外螺纹规格为M6.5×0.75，可移动夹块的配合内螺纹为M4.5×0.75，左侧夹紧楔块的配合外螺纹同样采用M4.5×0.75规格，转动调节手柄时，两侧夹块会在相反旋向的螺纹驱动下同步相向或反向移动，实现对丝锥方榫的快速夹紧与松开，相比传统单螺纹调节的丝锥扳手，双螺纹结构的调节行程更短，夹紧时两侧受力均匀，不会出现丝锥装夹偏斜导致攻丝歪牙、丝锥折断的问题。

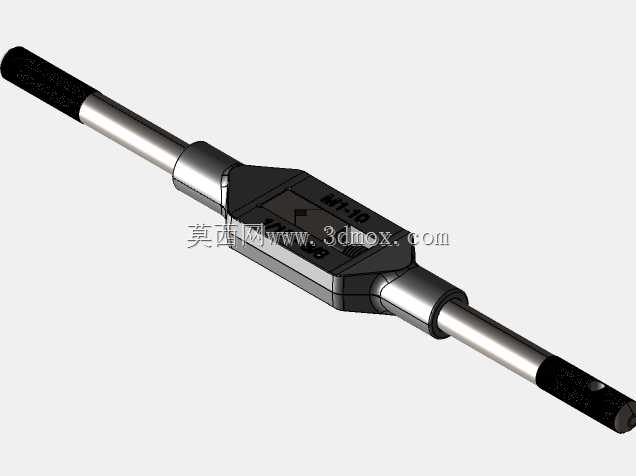

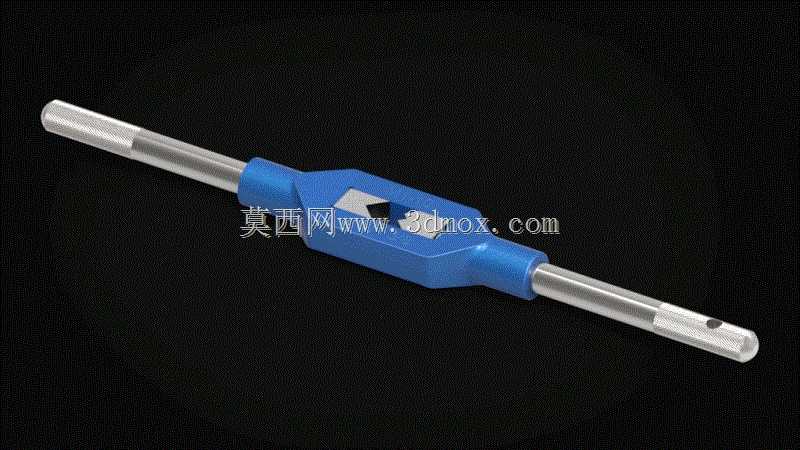

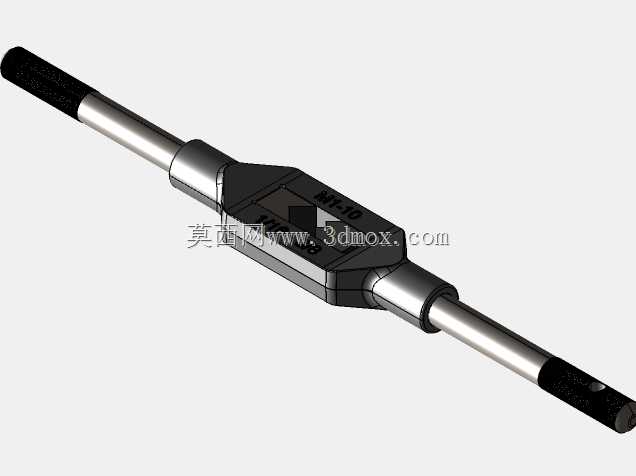

　　从结构尺寸边界来看，夹紧楔块的最大开合行程为7.5mm，可覆盖常规小规格机用、手用丝锥的方榫尺寸范围，调节手柄的旋转行程为5圈即可实现从最小夹紧位到最大开合位的切换，操作时不需要反复空转调节，装夹效率更高。整体手柄采用对称式直杆设计，握持段做了滚花防滑处理，攻丝时双手握持两端施加扭转力，力臂长度经过优化，既不会因为力臂过短导致攻丝扭矩不足，也不会因为力臂过长造成扳手整体尺寸过大，不适合狭小空间内的作业需求。

　　设计过程中需要重点关注几个配合公差的控制：首先是调节螺纹的配合间隙，螺纹副的间隙需要控制在0.05mm以内，间隙过大会导致夹块晃动，装夹丝锥后出现同轴度偏差，攻丝时容易出现螺纹烂牙；间隙过小则会导致调节阻力过大，现场操作时转动手柄卡滞，尤其是在加工现场沾染切削液、金属碎屑的工况下，过小的配合间隙很容易因为碎屑嵌入导致调节结构卡死。其次是夹块的V型夹紧面需要做淬火处理，硬度控制在HRC45-50之间，因为丝锥方榫的硬度普遍较高，夹紧面如果硬度不足，长期使用后会出现压痕变形，导致夹紧力不足，攻丝时丝锥打滑。

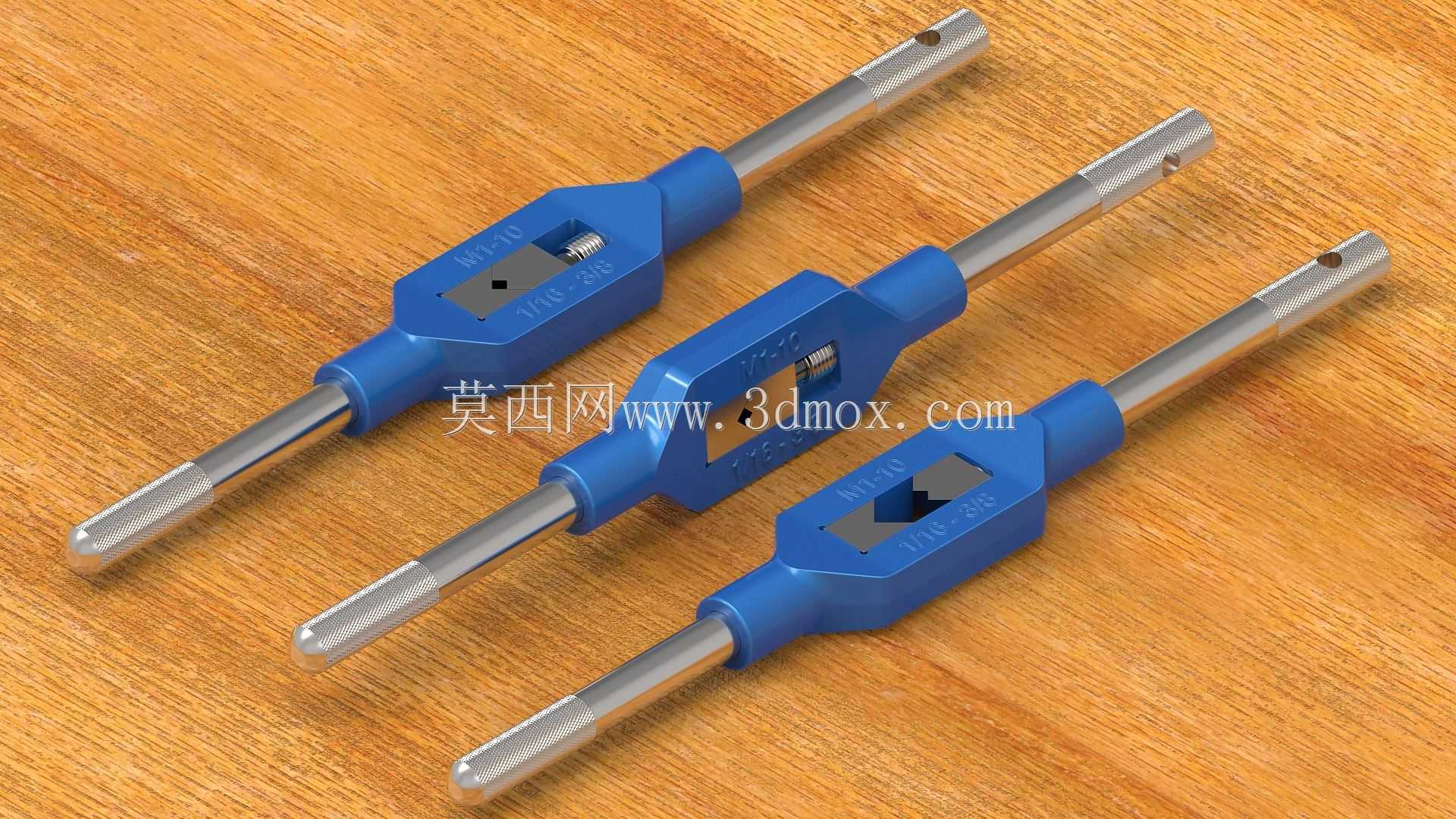

　　实际应用场景中，这类可调丝锥扳手主要适配M3到M8规格的手用丝锥，覆盖了薄板件攻丝、设备维修时的螺纹修复、装配现场的配作攻丝等常见工况，相比T型丝锥扳手，直杆对称结构的扳手在攻丝时更容易保持丝锥与工件表面的垂直度，尤其是新手操作时，双手平衡施力的方式更容易控制进给力，避免丝锥折断。在装配现场的配钻攻丝作业中，往往没有台钻、攻丝机等固定设备，完全依靠手动工具完成螺纹加工，这时候扳手的装夹可靠性、调节便捷性就直接影响作业效率，双螺纹调节的结构在松开时两侧夹块同步后退，取出丝锥时不需要额外撬动，换用不同规格丝锥的时间比传统结构缩短近一半。

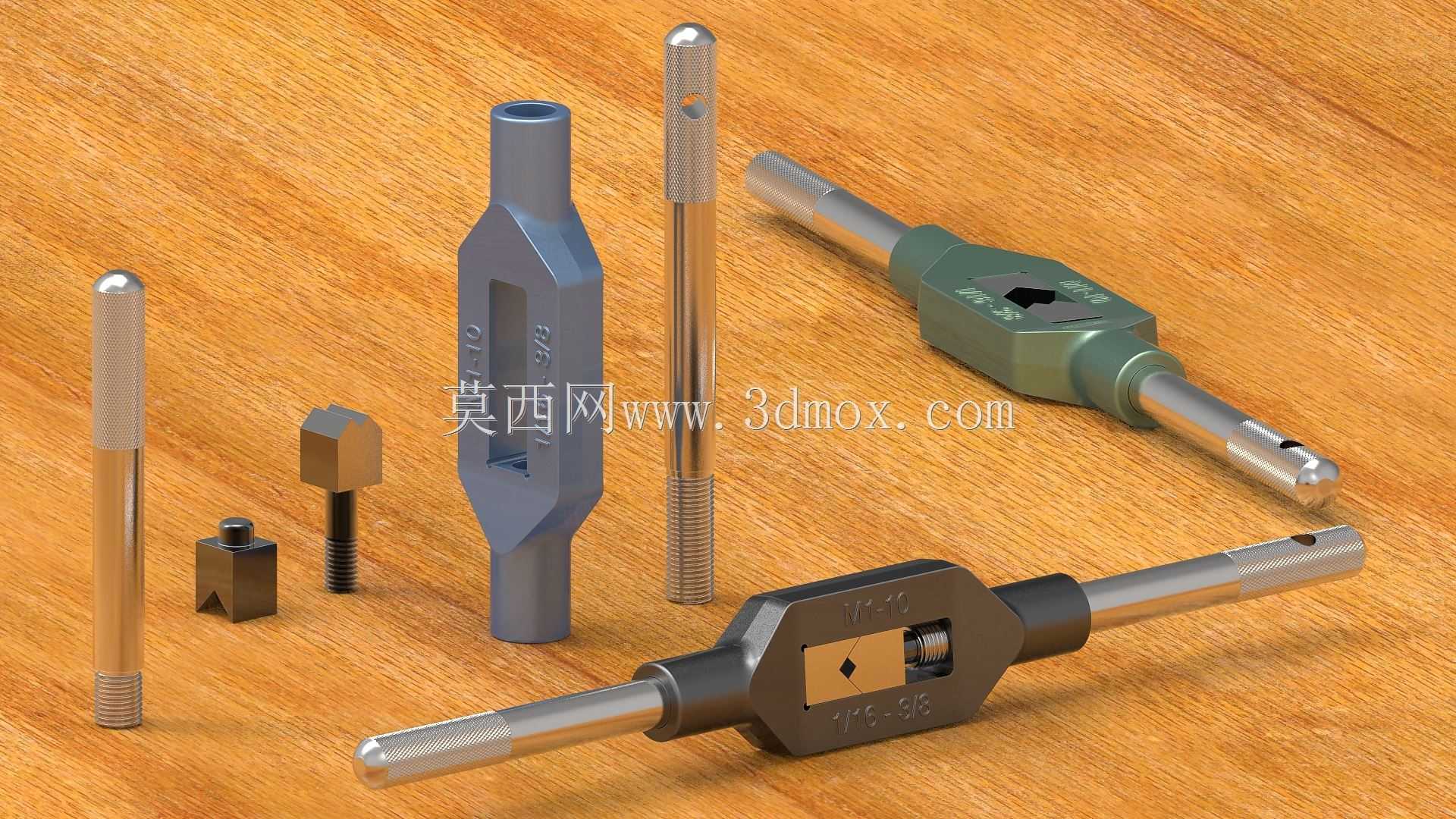

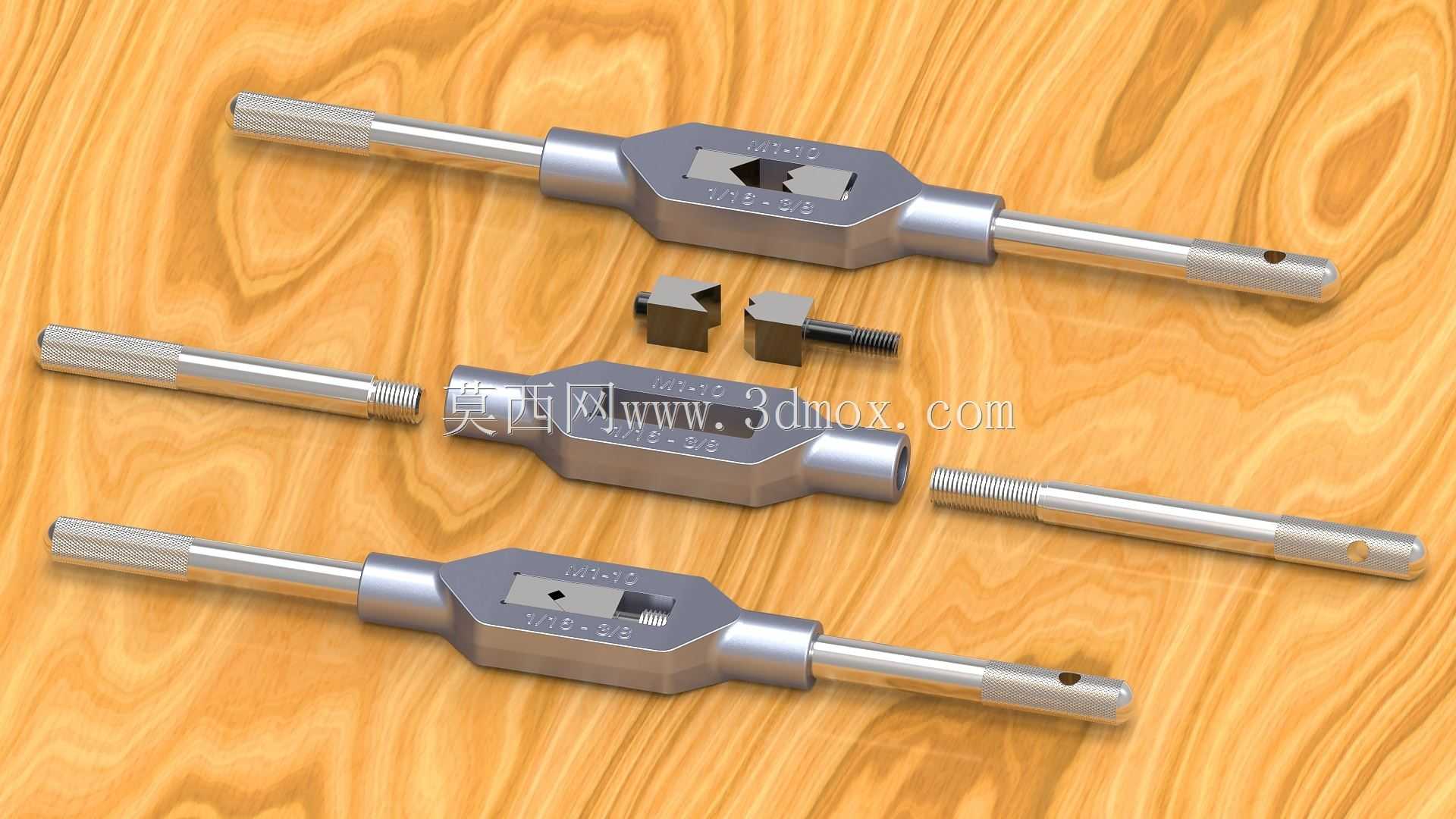

　　外形设计上，扳手主体采用框架式结构，中间的镂空窗口既可以减轻整体重量，也方便观察内部夹块的位置，快速判断当前的开合尺寸是否适配待装夹的丝锥规格，手柄两端的金属杆采用不锈钢材质，避免在潮湿工况下生锈，握持的滚花段采用直纹滚花，沾染油污后依然可以保持足够的摩擦力，不会出现打滑脱手的问题。整体结构没有多余的复杂零件，所有部件都可以通过常规的车削、铣削工艺加工完成，后期维护时只需要定期清理螺纹副之间的金属碎屑，涂抹少量润滑脂即可保证调节顺畅，不需要复杂的保养流程，适合车间、维修现场等复杂工况下长期使用。

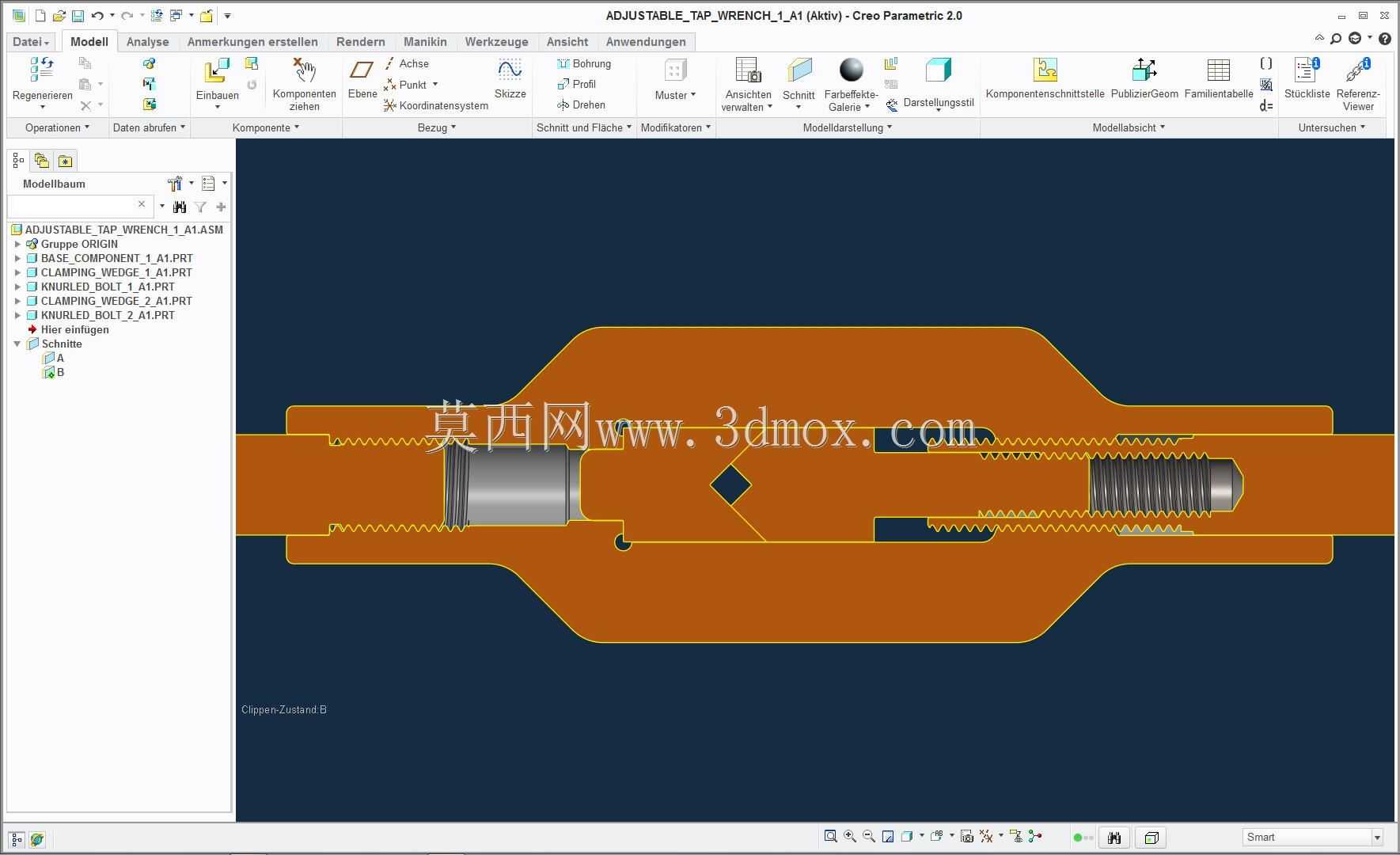

　　在做三维结构设计时，需要重点验证调节过程中的干涉问题：当夹块移动到最大开合位置时，楔块不能从主体框架的滑槽中脱出，同时要保证夹块的滑动行程足够覆盖设计的夹紧范围，滑槽与夹块的配合采用H7/h6的间隙配合，既保证滑动顺畅，又不会出现横向的晃动。夹紧力的计算需要匹配手工作业时的最大扭转力，保证在最大攻丝扭矩下，丝锥方榫不会在夹块中打滑，同时不会因为夹紧力过大导致丝锥方榫被压溃，夹块的V型口角度采用90度设计，与标准丝锥方榫的接触面贴合度最高，夹紧时的应力分布更均匀。
