LA39型旋转复位式急停控制按钮结构

　　在工业控制回路的安全设计体系里，急停按钮是覆盖全品类机电设备的强制安全配置，从普通金属切削机床、自动化装配产线，到物流输送设备、工程作业机械，所有存在人员操作风险、设备误动作隐患的场景，都需要在操作人员可快速触及的位置布置这类元件，本次呈现的LA39系列急停按钮，是目前工业现场应用占比极高的一款控制元件。

　　从实际功能逻辑来看，这款按钮采用按压触发、旋转复位的经典机械结构，正常工况下按钮头部处于高位，内部常闭触点保持导通状态，串联在设备的安全控制回路中，维持设备的运行许可通路；当现场出现人员误入危险区域、设备动作异常、工艺参数超限等紧急状况时，操作人员只需直接拍压按钮头部，不需要额外的解锁或对准动作，即可触发内部触点动作，瞬间切断安全回路的供电通路，强制设备停止所有输出动作，避免事故扩大。触发锁定后按钮会保持在低位的触发状态，不会因为外界振动、误触碰自动复位，必须由现场人员顺时针旋转按钮头部约45度，才能让机械锁止结构脱开，按钮回弹至初始高位，触点恢复导通状态，这种设计从机械结构上避免了故障未排除时设备意外重启的风险，符合工业安全设计的本质安全要求。

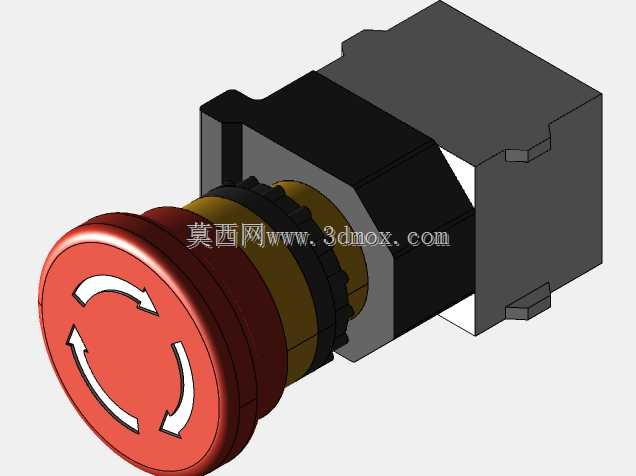

　　从结构设计的细节来看，这款按钮的头部采用大直径蘑菇头造型，红色的操作头表面做了环形箭头标识，清晰指示复位的旋转方向，操作头直径远大于普通控制按钮，即使操作人员佩戴劳保手套、或者在紧急状态下动作幅度较大，也能顺利触发动作，不会出现按空、按偏的情况。操作头下方设置了黄色的警示衬圈，和红色的操作头形成强烈的视觉对比，在设备的操作面板上能快速被识别，即使在光线不佳的车间环境里，也能让操作人员第一时间定位到急停按钮的位置。按钮的主体安装部分采用方形基座结构，内部集成了触点模块与机械锁止机构，基座侧面设置了弹性卡扣结构，和面板安装孔配合时不需要额外的紧固件，卡入标准开孔后即可自动锁止，安装效率远高于传统螺纹紧固的按钮结构，同时也能避免长期使用后紧固件松动导致的按钮移位问题。

　　在安装边界与尺寸适配方面，这款按钮采用工业控制领域通用的22mm标准面板开孔尺寸，和市面上绝大多数同规格按钮的安装尺寸完全兼容，不需要对现有设备的操作面板做额外的开孔修改，就能直接替换老旧损坏的同类型急停按钮，降低设备维护的改造成本。按钮的基座深度适配常规厚度的金属操作面板、塑料操作箱，安装后基座尾部预留了足够的接线空间，不需要额外加深箱体的内部深度，接线端子采用螺钉压接结构，可适配0.5到2.5平方毫米的多股控制线缆，压接后接触可靠，能承受控制回路的长期通断电流，不会出现接触不良导致的回路误动作。

　　从三维建模的结构还原角度来看，这款模型完整复现了按钮的所有装配关系：蘑菇头操作件和内部推杆的配合间隙、锁止钢珠的卡槽位置、复位弹簧的安装空间、触点模块的开合行程都做了精准的还原，没有做过度的简化处理。在做设备操作面板的三维布局设计时，可以直接调用这个模型，验证按钮和周边其他操作元件的间距是否符合安全规范，检查按钮突出面板的高度是否会被意外触碰，确认接线空间是否满足布线要求，避免实际装配时出现干涉问题。对于设备运维人员来说，这个模型也可以作为结构拆解的参考，清晰了解按钮内部的锁止原理，在日常维护时能快速排查按钮卡滞、触点接触不良等常见故障，不需要反复拆解实物摸索结构。

　　在实际的设备选型应用中，这类急停按钮的布置位置有明确的工程规范要求，通常需要在设备的主操作位、上下料工位、设备检修侧等多个位置分别设置，所有急停按钮的触点采用串联接线方式，任意一个按钮被触发都能切断整个设备的安全回路，而这款按钮的标准安装尺寸和通用结构，能适配不同设备的安装需求，不管是新设备的设计集成，还是老旧设备的安全配件升级，都能快速适配，不需要额外定制安装结构。
