做嵌入式小型设备的人机交互选型时,这类1.8英寸的小尺寸TFT彩屏是非常常见的选型方案,尤其适合手持检测设备、小型工控终端、桌面迷你仪器、教学实验开发板这类对安装空间有严格限制的场景,相比同尺寸的段码屏、字符OLED,它能实现128×160分辨率的全彩图形显示,可承载参数曲线、状态图标、简易菜单等更丰富的交互内容,不需要额外搭配复杂的解码电路,驱动逻辑成熟,是小体量设备做可视化交互的高性价比选择。

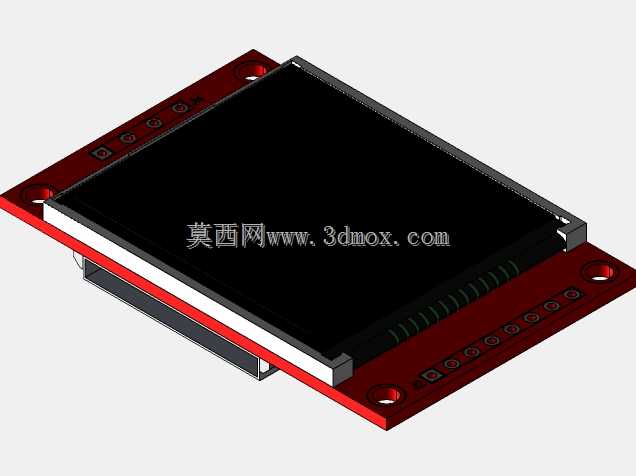

从结构设计层面看,这款屏模组采用PCB基板加屏幕贴合的叠层设计,红色阻焊的基板是整个模组的承载主体,屏幕本体通过绑定工艺固定在基板正面,基板边缘预留了四个对称的安装孔位,孔位做了金属化包边处理,安装时可选用M2规格的螺丝直接固定在设备壳体的内凸柱上,也可以通过排针插装在主控板的对应排母上,两种安装方式的边界尺寸都做了紧凑化处理,整个模组的外轮廓尺寸控制在极小范围内,不会占用过多设备内部的堆叠空间,做结构堆叠时只需要在屏幕正面预留对应尺寸的视窗开口,视窗边缘做0.3mm左右的承托台阶就能压住模组边缘的遮光泡棉,避免屏幕边缘漏光。
功能特性上,这款屏采用ST7735驱动芯片,支持SPI串行通信,只需要占用主控芯片4到5个IO口就能完成驱动,对于IO资源紧张的小型单片机设备非常友好,屏幕本身的显示色域覆盖常规嵌入式交互的色彩需求,可清晰显示不同颜色的状态标识、数值变化曲线、操作提示文字,背光采用侧入式均匀导光设计,在常规室内工业场景下的可视角度足够满足操作需求,不会出现侧看内容发虚的问题。基板上的引脚排布做了标准化设计,引脚间距为常规2.54mm,既可以直接焊接排针做插装连接,也可以通过FPC软排线做转接连接,适配不同的设备内部走线需求,屏幕与基板的连接区域做了封胶处理,能抵御常规设备装配、运输过程中的轻微震动,避免绑定线松脱导致的显示故障。
设计思路上,这类小尺寸屏模组的核心设计逻辑是在有限的尺寸内最大化显示区域占比,同时兼顾安装便利性与连接可靠性,基板的外形轮廓比屏幕本体单边宽出2mm左右,既给安装孔位预留了足够的布置空间,也给屏幕边缘的绑定封装区域留出了防护余量,避免装配过程中硬物磕碰损坏屏幕的驱动绑定区。引脚区域统一布置在模组的短边侧,方便设备内部的走线规划,不会出现走线绕到屏幕正面遮挡显示区域的问题,基板背面做了平整化处理,没有突出的元器件,安装时可以直接贴装在主控板表面或者壳体的支撑筋上,不需要额外预留元器件避让空间,能进一步压缩整机的厚度尺寸。
实际选型应用时需要注意,这款屏的安装孔位中心距是固定参数,做壳体结构设计时要严格匹配孔位尺寸,避免出现安装错位压坏屏幕的问题,视窗区域的开口尺寸要比屏幕显示区域单边小0.5mm左右,刚好遮挡屏幕边缘的非显示黑边,提升整机外观的一致性。如果是用在有轻微震动的工业手持设备上,可以在屏幕与壳体视窗之间加装一圈薄的EVA泡棉垫,既可以缓冲震动对屏幕的冲击,也能起到防尘遮光的作用,避免环境光线从屏幕与壳体的缝隙漏入影响显示效果。这类屏的工作温度范围覆盖常规工业场景的需求,在-20到60摄氏度的环境下都能正常显示,适合大多数非极端工况的小型嵌入式设备使用,驱动代码经过多年的行业应用沉淀,有大量成熟的开源参考方案,开发门槛极低,能大幅缩短设备的开发周期,不需要从零开始调试驱动逻辑,只需要根据自身的菜单逻辑做上层应用开发即可。
从三维建模的角度看,构建这个模组的模型时,需要准确还原基板的外形轮廓、安装孔位的位置与直径、屏幕本体的厚度、引脚的排布位置与突出高度,这些尺寸都是结构设计时做干涉检查的关键参数,如果模型尺寸出现偏差,很容易导致实际装配时出现屏幕装不进壳体、排针对不准排母、螺丝孔错位等问题。建模时可以将模型拆分为PCB基板、屏幕本体、金属安装孔环、排针引脚几个独立的零件,分别赋予对应的材质属性,方便后续做整机装配时的材质区分与干涉检查,屏幕的显示区域可以单独做一个面,后续做渲染或者虚拟调试时可以直接在这个面上映射显示内容,更直观地模拟设备实际工作时的显示效果。
