LG24MK430H-B桌面宽屏显示器结构设计

　　日常做设备配套人机界面选型、工业工位操作终端布局的时候，经常会用到24英寸这个黄金尺寸的显示单元，这款LG的24英寸宽屏显示器的三维数模，刚好能覆盖多数工位布局、设备配套的结构校核需求。先从实际应用场景说，这类尺寸的显示器，既可以用在普通办公工位的桌面配套，也能作为小型数控设备的操作显示终端、工业检测工位的图像输出单元，甚至在非标自动化设备的人机交互工位，也常选这个尺寸的屏幕做配套——不会因为尺寸太小导致操作界面显示拥挤，也不会因为尺寸过大占用过多安装空间，适配的场景跨度很大。

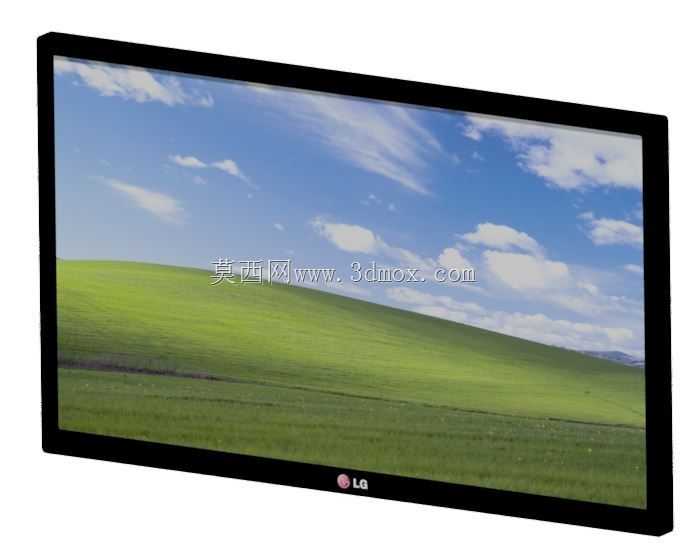

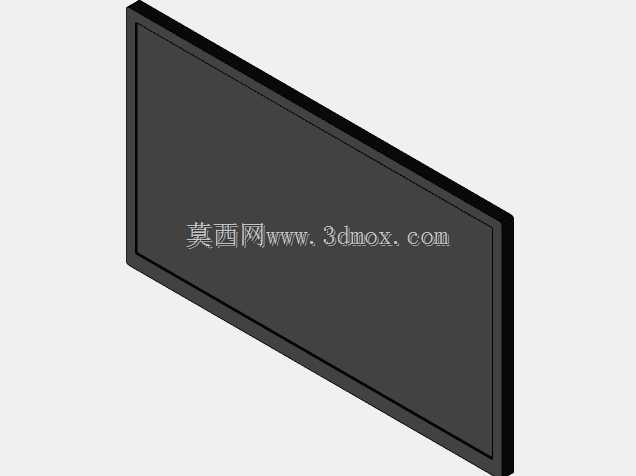

　　从实际用途来看，这个型号的显示器核心是提供稳定的视觉输出，不管是日常办公的文档、图像显示，还是工业场景下的设备参数、检测画面呈现，都需要结构上保证屏幕安装的平整度，边框的防护强度，以及背部安装位的通用性。做三维建模的时候，首先还原的是整机的外形轮廓：窄边框的设计让屏幕有效显示区域占比更高，正面下边框居中位置预留了品牌标识的安装位，屏幕整体的长宽厚比例完全还原实机尺寸，做桌面布局校核的时候，可以直接把数模导入装配体，核对和桌面支架、键盘托、周边设备的干涉情况。

　　说到设计思路，这款显示器的结构做了很明确的功能分区：正面是液晶面板的安装区域，边框做了微弧的过渡处理，避免直角边框的磕碰风险，同时窄边框的结构也能减少整机的视觉体积；背部的壳体做了合理的弧度设计，内部预留了驱动板、电源模块的安装空间，同时背部的标准VESA安装孔位完全按照通用标准做了定位，不管是搭配原装底座做桌面放置，还是搭配壁挂支架、设备悬臂做嵌入式安装，都能直接匹配通用安装件，不需要额外做转接结构的设计。

　　安装边界的部分是做结构设计最需要关注的点，这款显示器的整机厚度控制在常规桌面显示器的合理区间，背部的安装孔位距屏幕边缘的距离、孔位的深度、螺纹规格都按照通用显示设备安装标准还原，做壁挂安装的时候，只需要核对支架的承重范围和孔位匹配度，不需要额外调整安装位置。如果是做桌面放置的配套，原装底座的支撑范围、底座和桌面的接触面积、整机的重心位置都在数模里做了准确还原，校核桌面承重、工位布局的时候，可以直接模拟放置状态，检查会不会和桌面的走线槽、工位挡板产生干涉。

　　从功能特性的结构匹配来看，屏幕的俯仰调节结构在数模里也做了对应的还原，连接屏幕和底座的转轴部分预留了合理的转动间隙，模拟调节俯仰角度的时候，可以直观看到不同角度下屏幕的位置变化，方便做工位的视线角度校核——比如工业操作工位需要操作人员站立操作的时候，可以把屏幕调整到合适的仰角，避免长时间低头看屏幕产生的疲劳，这部分的结构活动范围在数模里都可以直接做运动仿真验证。另外屏幕的接口区域都布置在背部靠下的位置，做走线设计的时候，可以直观看到接口的朝向和位置，方便规划电源线、信号线的走线路径，避免走线和支架、周边设备产生干涉。

　　很多工程师做工位布局或者设备配套的时候，经常会忽略显示设备的实际尺寸，只看屏幕的标称尺寸，最后安装的时候才发现边框厚度、底座大小和预留空间不匹配，这个三维数模把所有外部结构细节都做了还原，包括边框的圆角大小、背部壳体的凸起位置、底座的支撑脚跨度，都和实机一致，导入装配体之后不需要再做额外的尺寸修正，直接就能用来做干涉检查、布局校核。如果是做显示器相关的配套外设设计，比如屏幕挂灯、显示器支架、桌面防尘罩这类产品，也可以直接用这个数模做适配设计，核对配件和显示器的贴合度、安装位置的匹配度，减少实物打样的调整次数。

　　另外在做工业设备的人机界面设计时，经常需要把显示器嵌入到设备的操作面板里，这时候就需要准确的显示器外形尺寸、屏幕显示区域的位置、边框的宽度数据，这个数模里所有的外部轮廓都做了精准还原，嵌入式安装的时候，可以直接根据数模的尺寸开出安装孔位，核对屏幕和面板的贴合间隙，避免因为尺寸误差导致安装后屏幕突出或者凹陷，影响整体的外观和操作体验。背部的散热格栅位置也在数模里做了体现，做嵌入式安装的时候，可以核对安装结构会不会遮挡散热区域，保证设备长时间运行的散热需求，避免因为散热不畅导致屏幕使用寿命缩短。
