90度弧形辊道转向输送设备结构

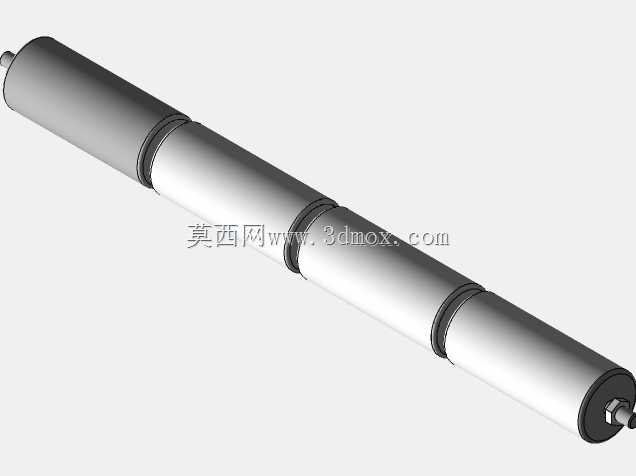

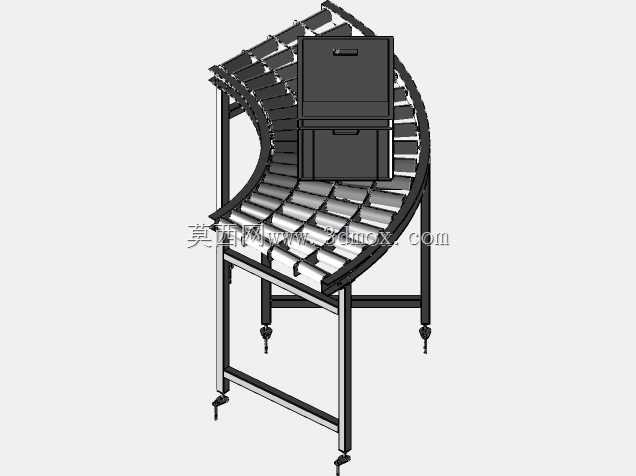

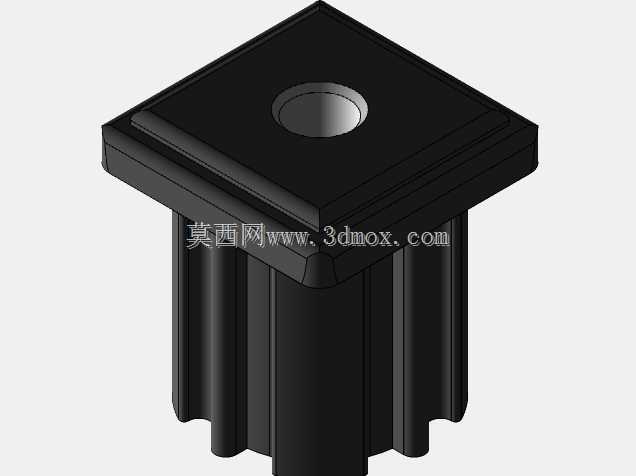

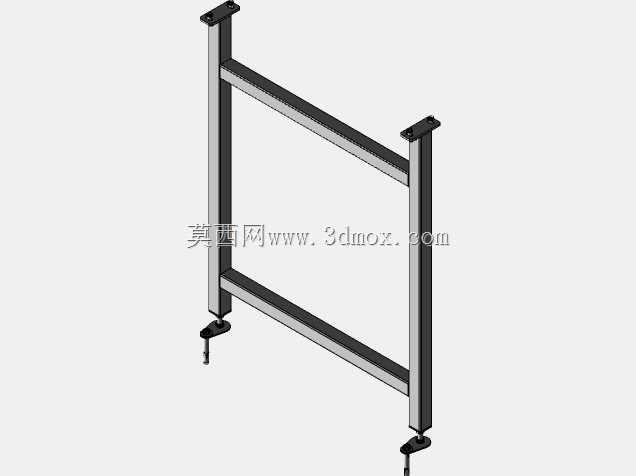

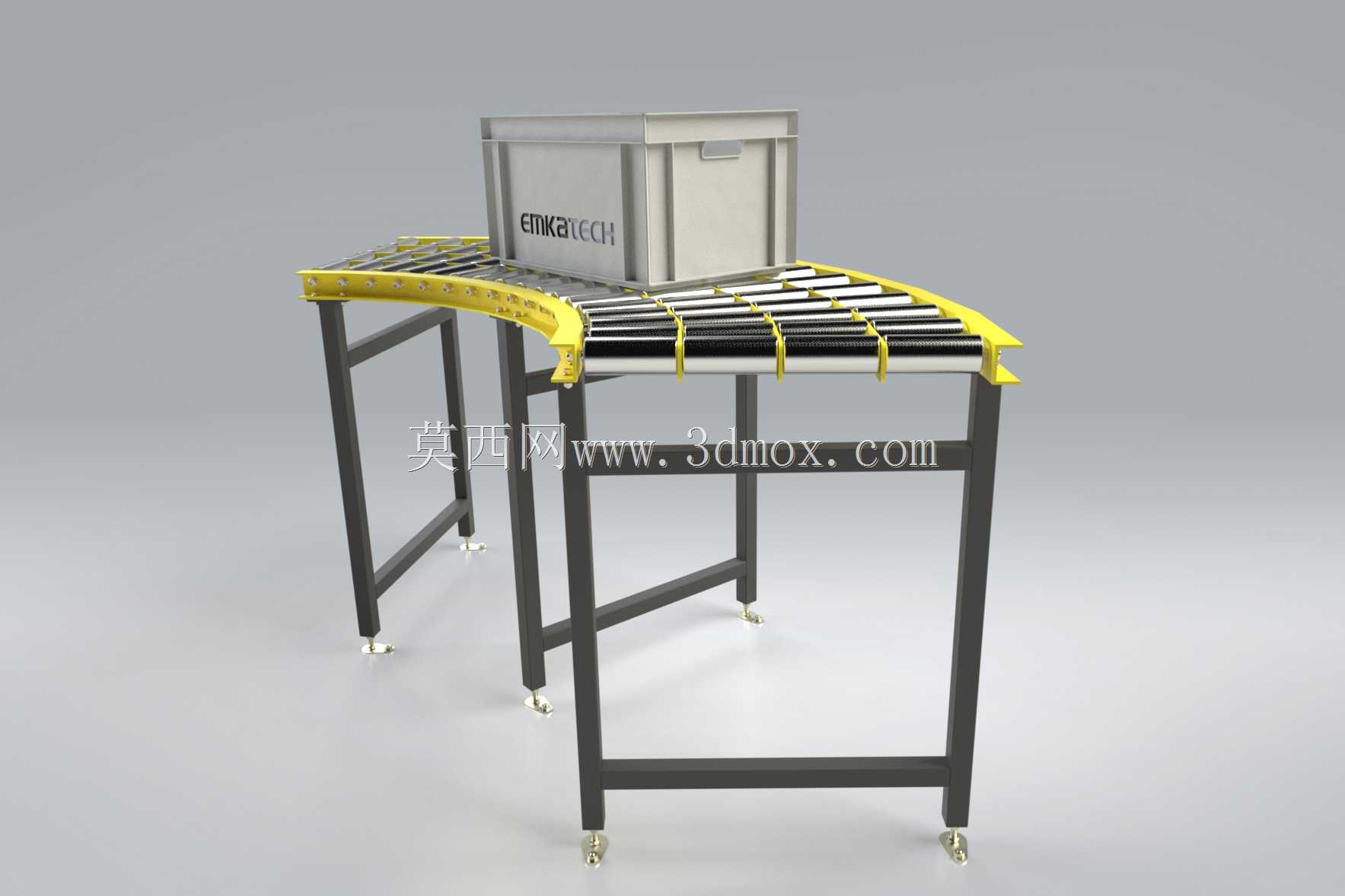

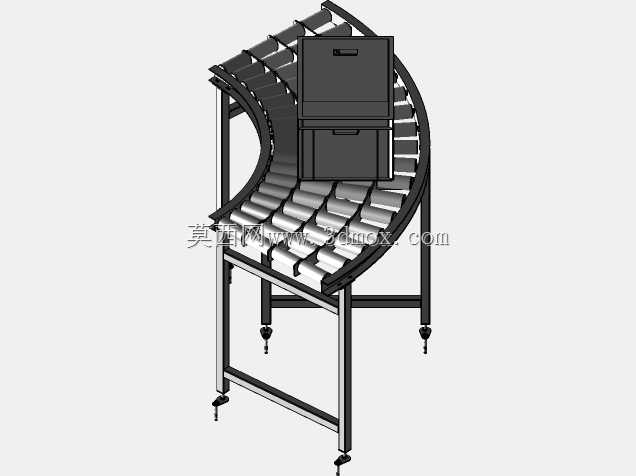

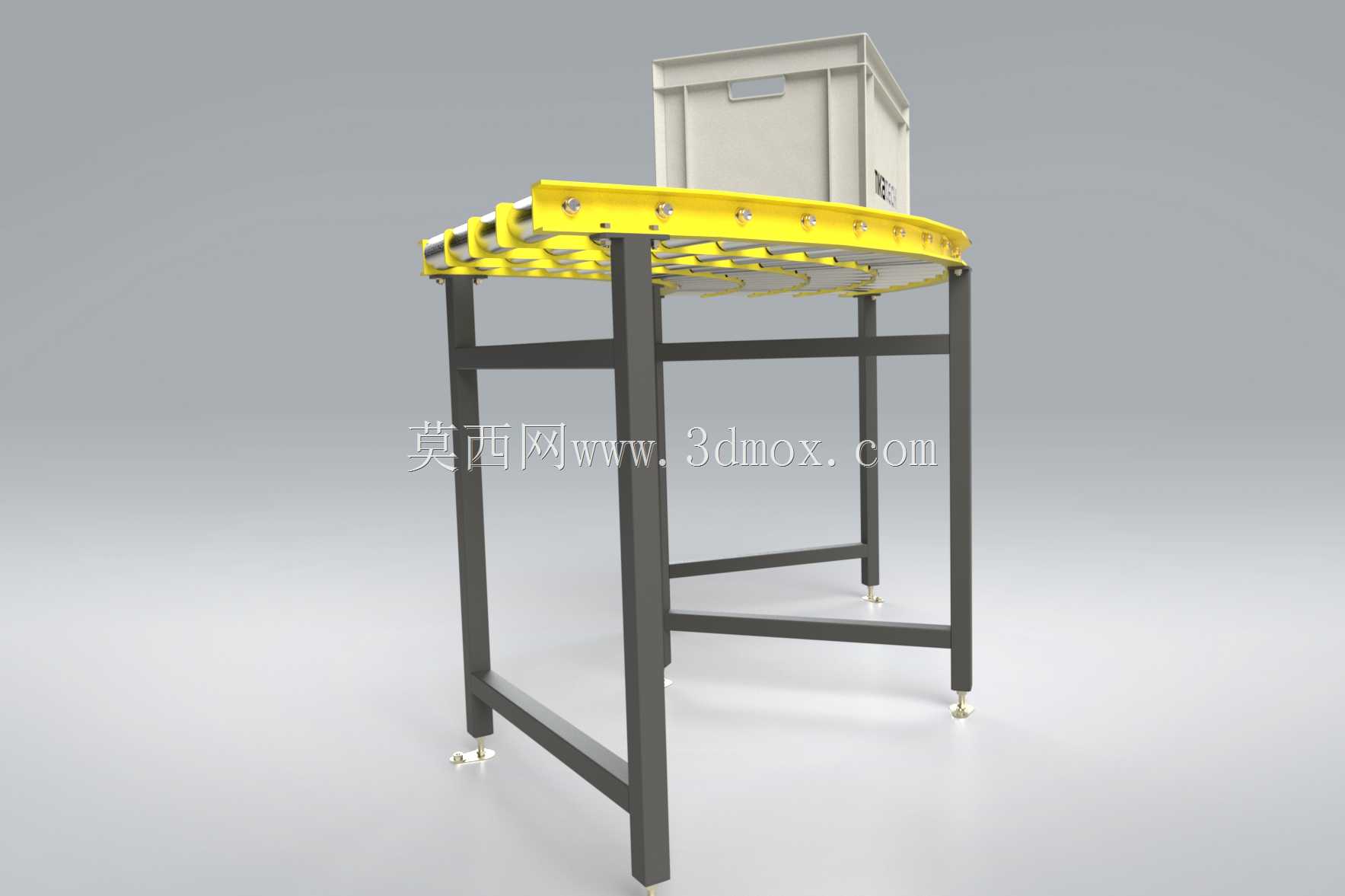

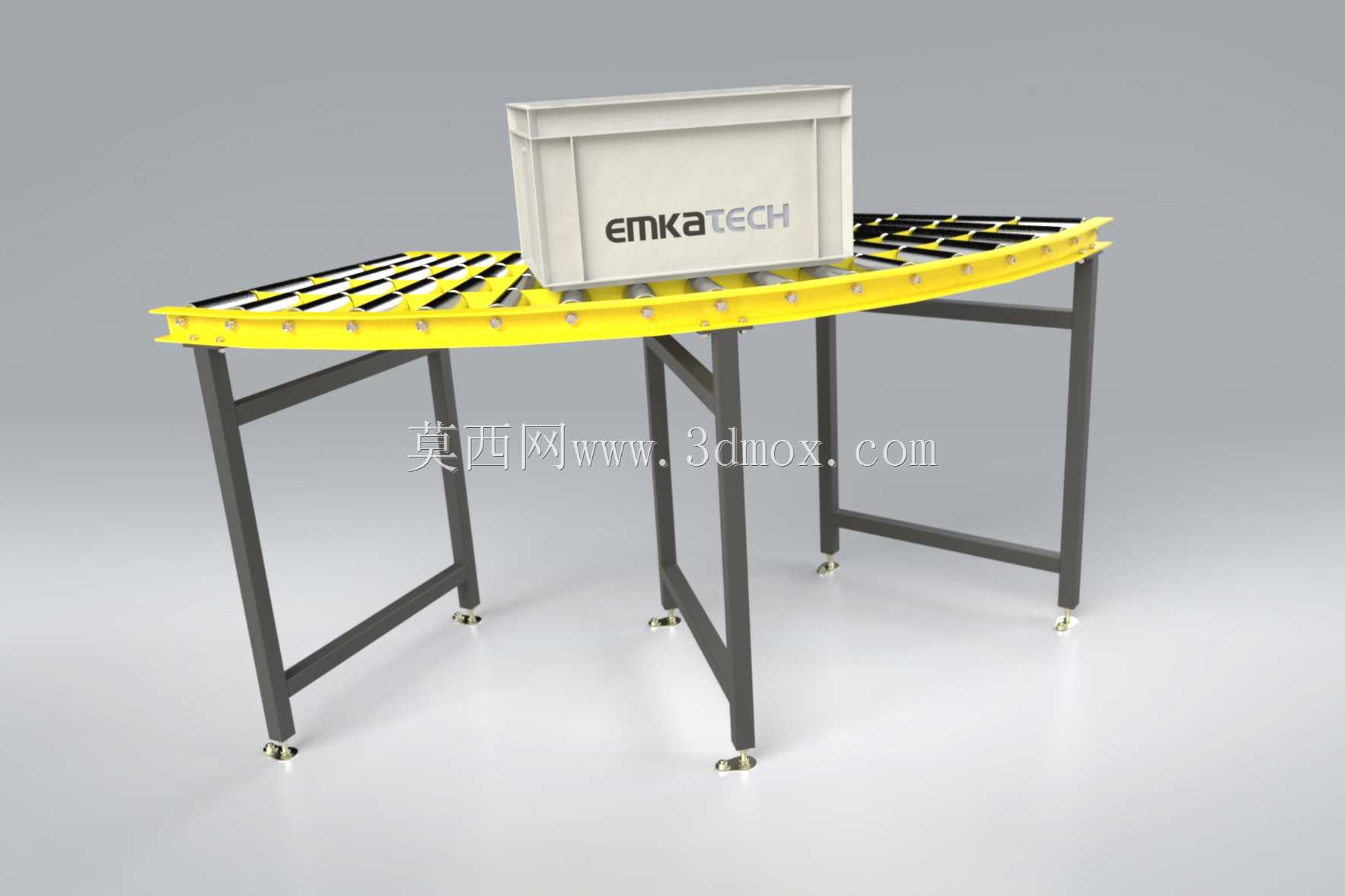

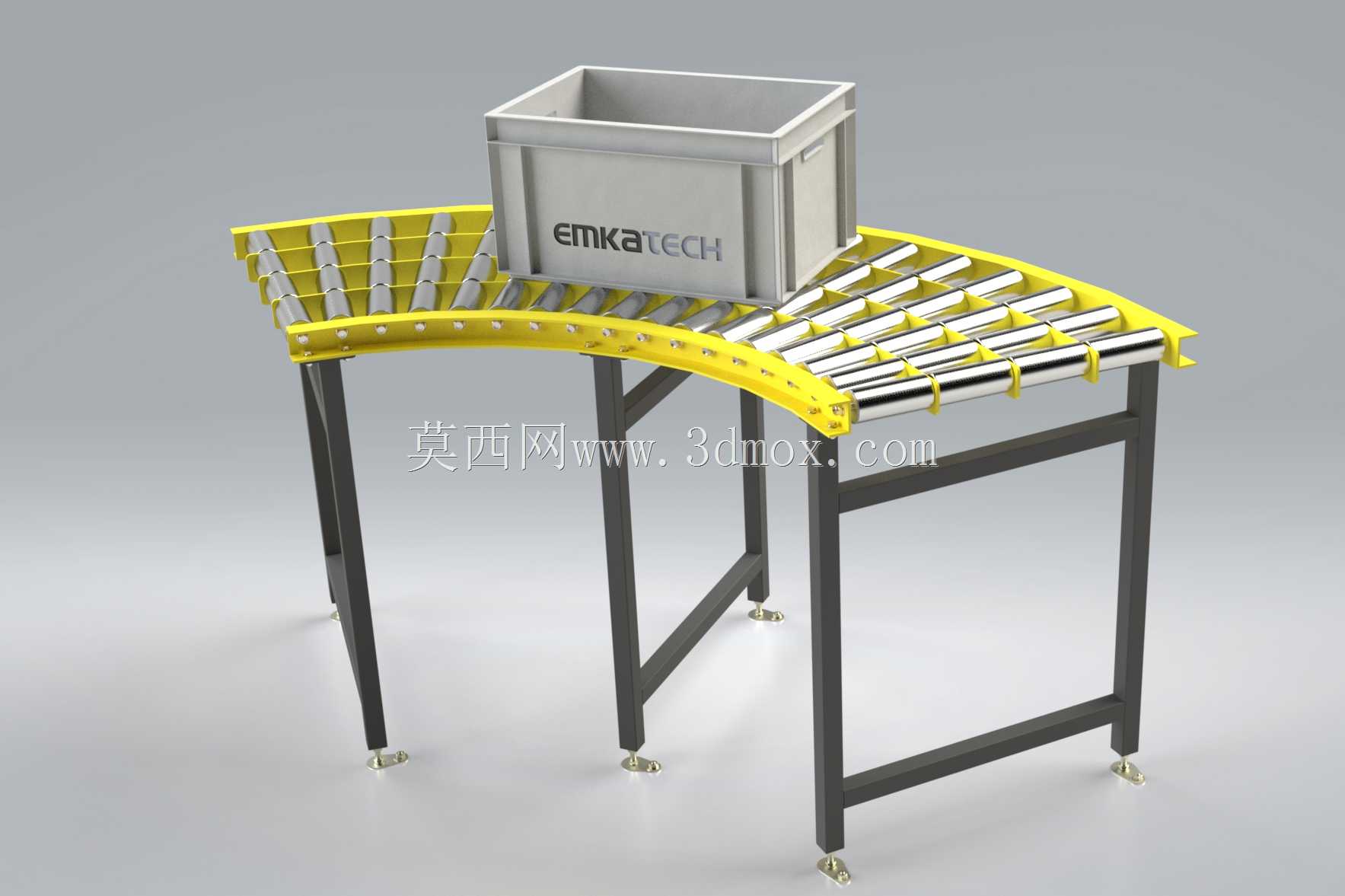

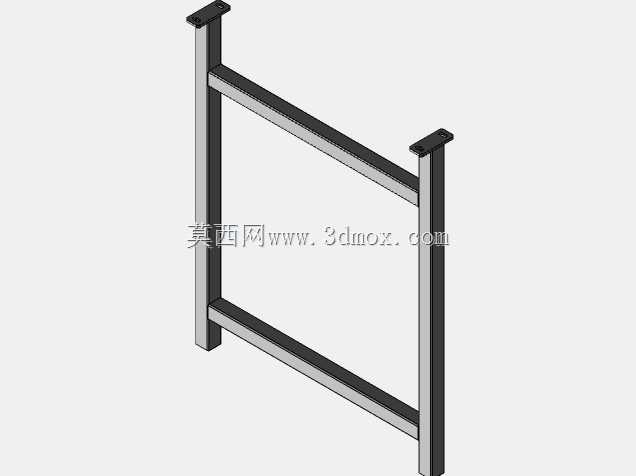

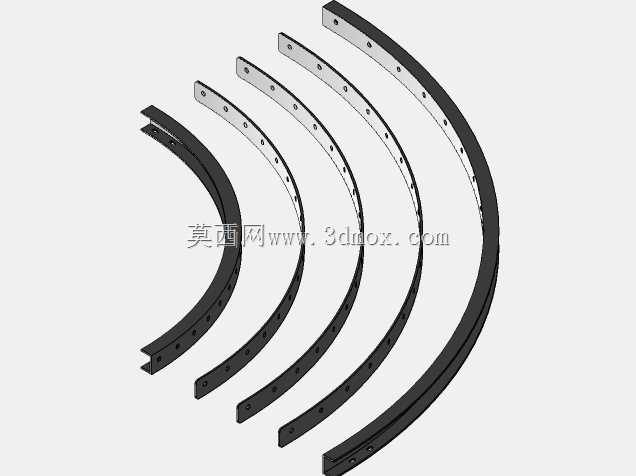

　　在生产物流线的布局规划中，受车间场地边界、上下游设备对接方位限制，经常需要对输送的物料进行90度转向输送，这类弧形辊道输送设备就是为解决该类场景设计的专用输送单元，可直接对接直线辊道输送机，完成周转箱、工装托盘、规整包装箱类物料的平稳转向输送，广泛应用于电商仓储分拣线、汽配零部件装配线、电子组装生产线、成品包装出库线等场景，无需额外配置顶升移栽、转台等复杂转向机构，即可实现连续流的转向输送，减少线体断点，提升整线输送流畅度。该设备的主体框架采用标准矩形钢管焊接成型，支腿配置可调脚杯，可根据现场地面平整度调整支腿高度，保证整个辊道面的水平度，避免输送过程中物料出现偏移、卡滞问题。辊道段采用弧形排布的锥形辊筒作为承载输送部件，

　　锥形辊筒的锥度经过精确计算，保证辊筒在转动时，内外圈线速度与转弯半径匹配，物料在转弯过程中不会出现内侧打滑、外侧拖拽的情况，可平稳沿弧形轨迹完成转向，无需额外设置导向护栏也能保证物料输送轨迹稳定，针对尺寸较大的物料也可在外侧加装导向护栏进一步提升输送稳定性。辊筒的安装座采用可调式结构，可根据实际输送物料的重量、底面摩擦特性微调辊筒间距，保证物料底面始终有至少三根辊筒同时承载，避免物料出现卡滞、颠簸。设备的支腿之间设置有横向拉杆，提升整体框架的刚性，避免长时间重载运行出现框架变形、辊道面倾斜的问题。设计该类弧形辊道时，首先要确定转弯半径，常规90度转弯的内半径通常根据输送物料的最大外形尺寸确定，

　　要保证物料转弯时内侧不会与线体内侧产生干涉，外侧不会超出辊道承载范围，辊道的有效宽度要比输送物料的最大宽度大100-150mm的余量，避免物料因位置偏移出现卡边。辊筒的排布间距要小于输送物料底面最小边长的三分之一，防止小尺寸物料卡在辊筒间隙之间。驱动端的设计可根据整线的输送速度要求，选择单辊驱动、多辊联动或者积放式驱动结构，该款弧形辊道可适配不同的驱动方案，既可以做成无动力式依靠人工推送或者前后段线体的推力完成转向，也可以加装链轮、同步带结构做成动力式弧形辊道，适配自动化生产线的连续输送需求。安装时需要注意，弧形段的进出口端要与前后直线段辊道精准对接，保证对接处的辊筒面高度差控制在1mm以内，避免物料经过对接位置时出现颠簸、卡滞，

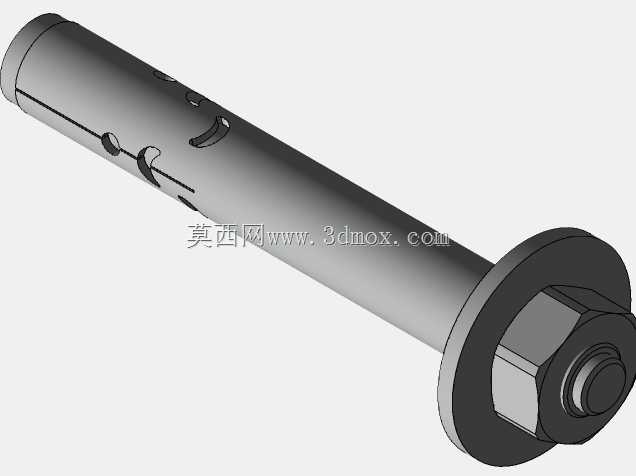

　　支腿的固定可采用膨胀螺栓与地面固定，也可采用脚杯直接放置在硬化地面上，根据现场的使用工况选择。日常维护过程中，需要定期检查辊筒的转动灵活性，清理辊筒表面积攒的灰尘、包装碎屑，定期给辊筒轴承加注润滑脂，避免辊筒卡滞造成物料输送不畅，同时要定期检查支腿脚杯的锁紧状态，避免设备运行震动导致脚杯松动，辊道面倾斜。该类弧形辊道相比其他转向输送机构，结构更简单，维护成本更低，输送过程中物料无抬升、无转位动作，对物料的冲击更小，适合输送底面平整的各类规整物料，在各类连续输送生产线中是非常常用的转向输送单元，建模过程中对辊筒的锥度、排布位置、框架的连接结构都做了精准还原，可直接用于生产线布局方案验证、非标设备设计参考，也可用于同类产品的结构优化参考，帮助设计人员快速完成弧形辊道的选型与结构设计，减少重复建模的工作量，提升设计效率。
