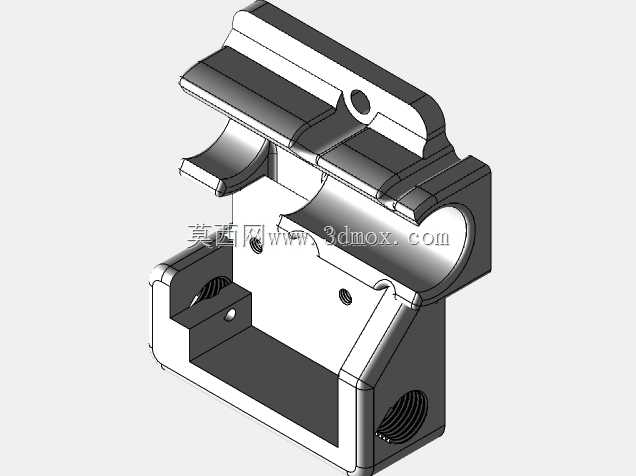

蓝宝石3D打印机BIQU H2挤出头安装支架

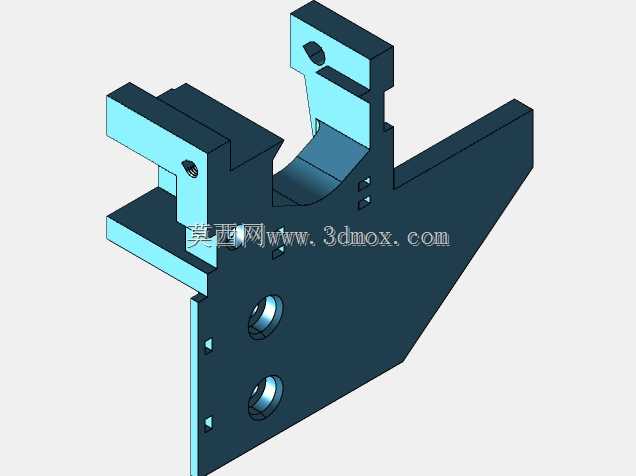

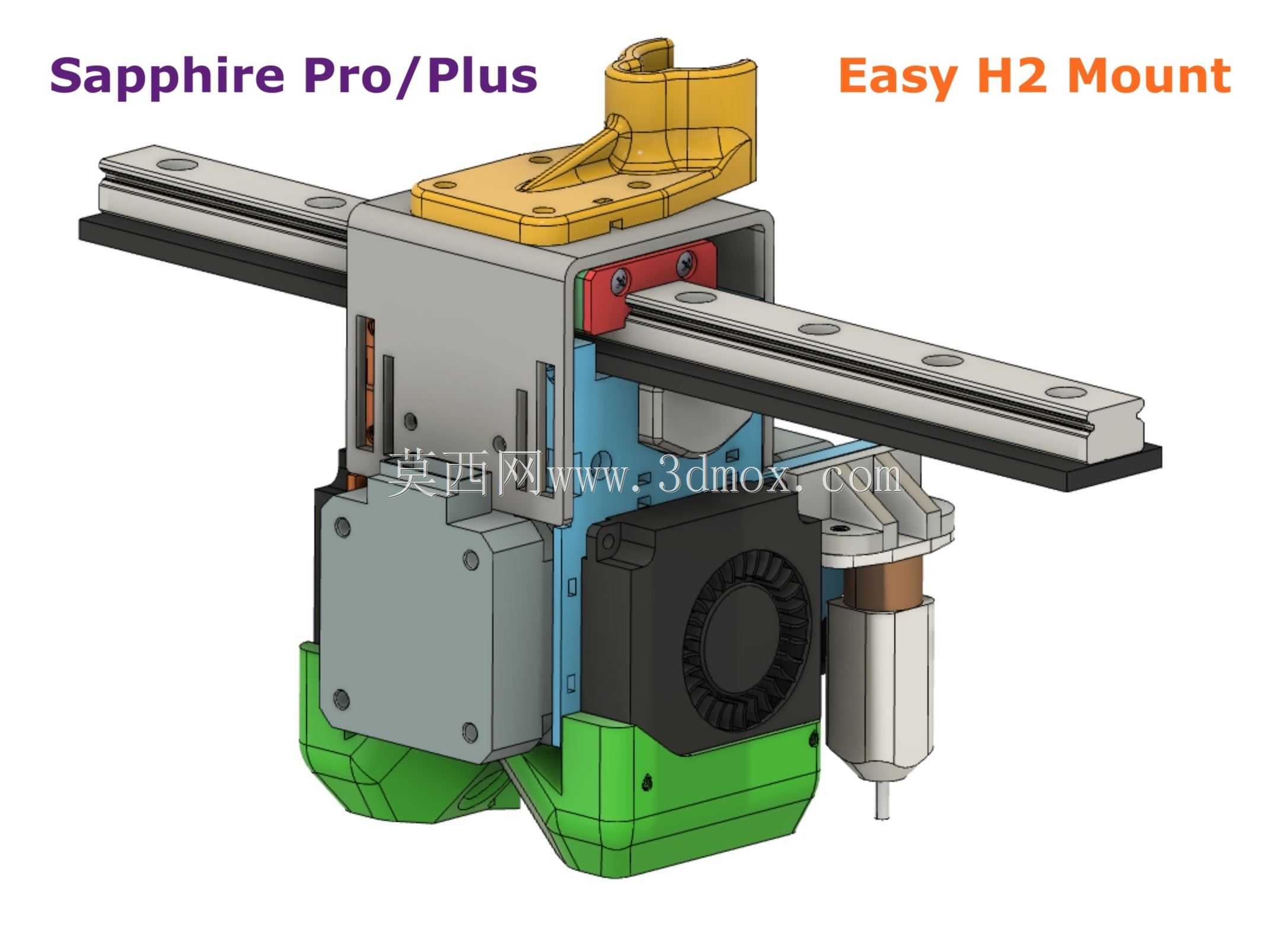

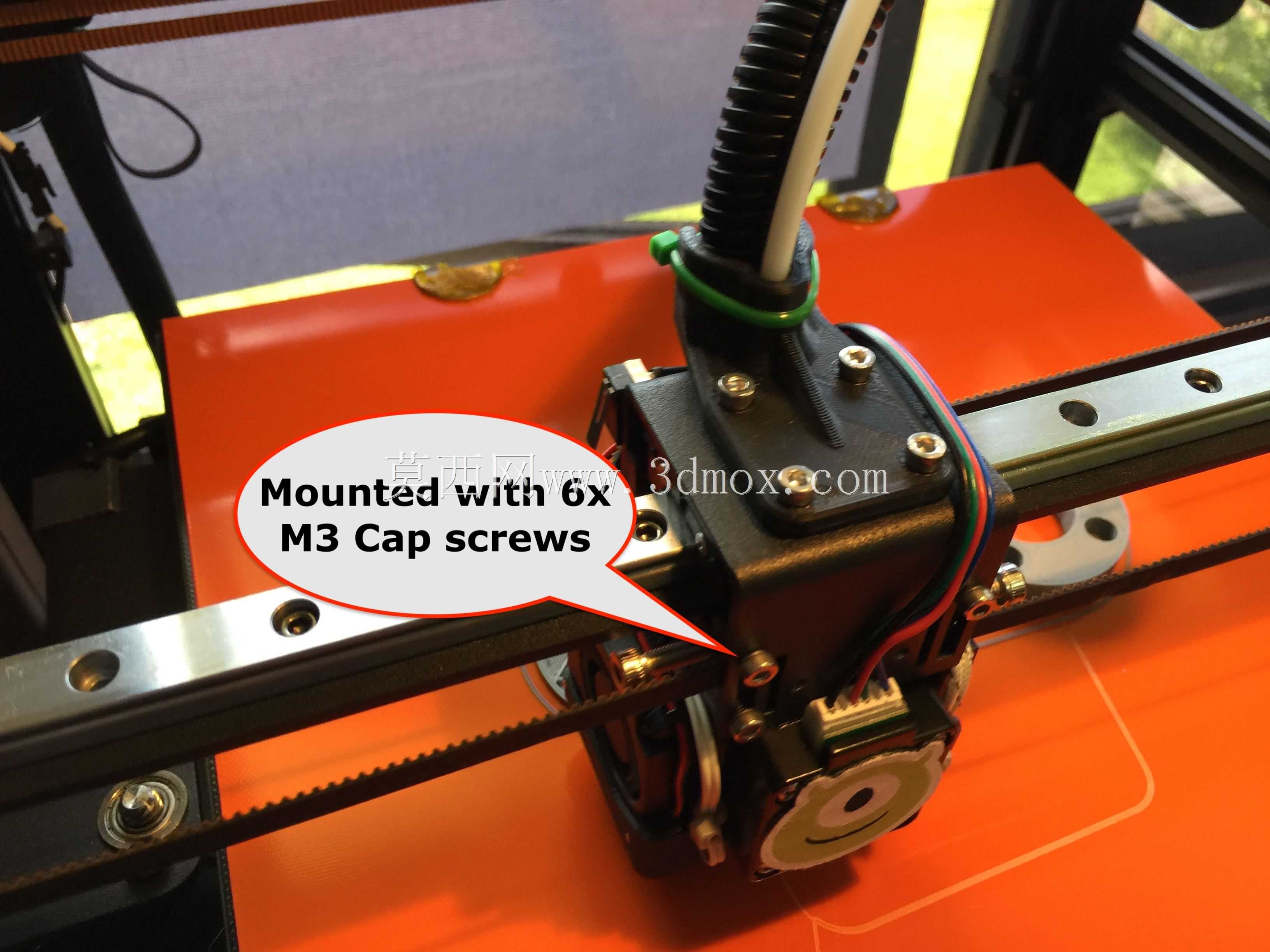

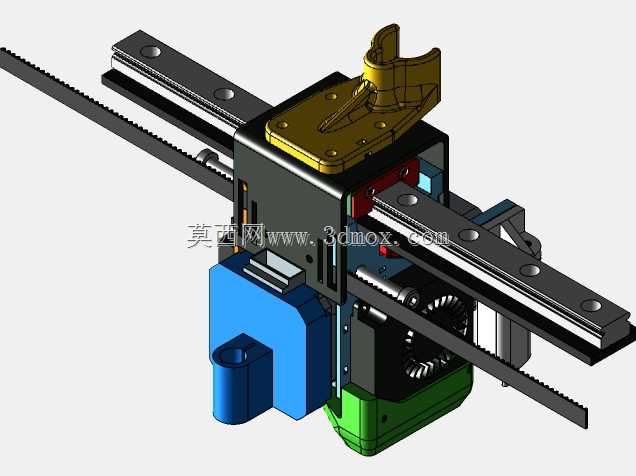

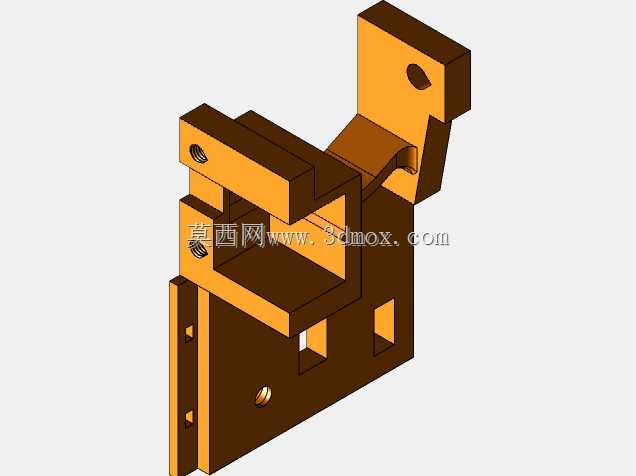

　　这套安装支架专为Two Trees Sapphire Pro/Plus机型适配BIQU H2挤出头设计，核心解决原厂挤出头升级过程中安装位不匹配、走线混乱、散热不足、功能附件无安装位的实际痛点，适配桌面级FDM 3D打印场景下的挤出端升级改造需求，覆盖个人玩家、创客工作室、小批量定制加工场景的设备改装需求。从实际安装边界来看，支架整体采用模块化分体结构设计，所有安装孔位完全匹配Sapphire Pro/Plus机型X轴滑台的原有安装螺孔，无需对机身原有铝型材、导轨滑座进行打孔、切割等破坏性改装，安装时仅需拆除原有挤出头固定组件，即可通过对应螺栓完成主体支架的固定，整体安装后X轴方向的外伸尺寸控制在原有滑台运动包络范围内，

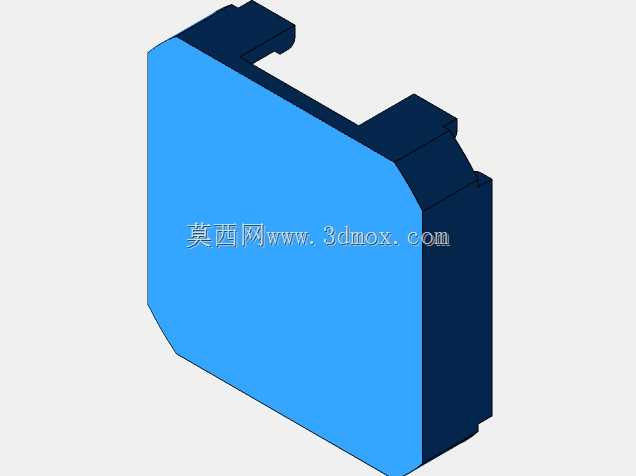

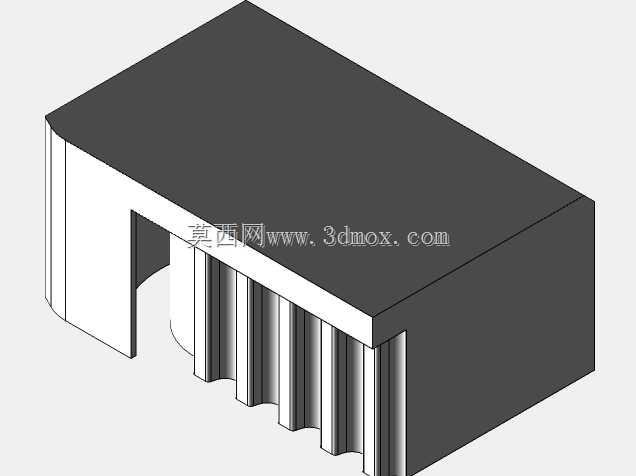

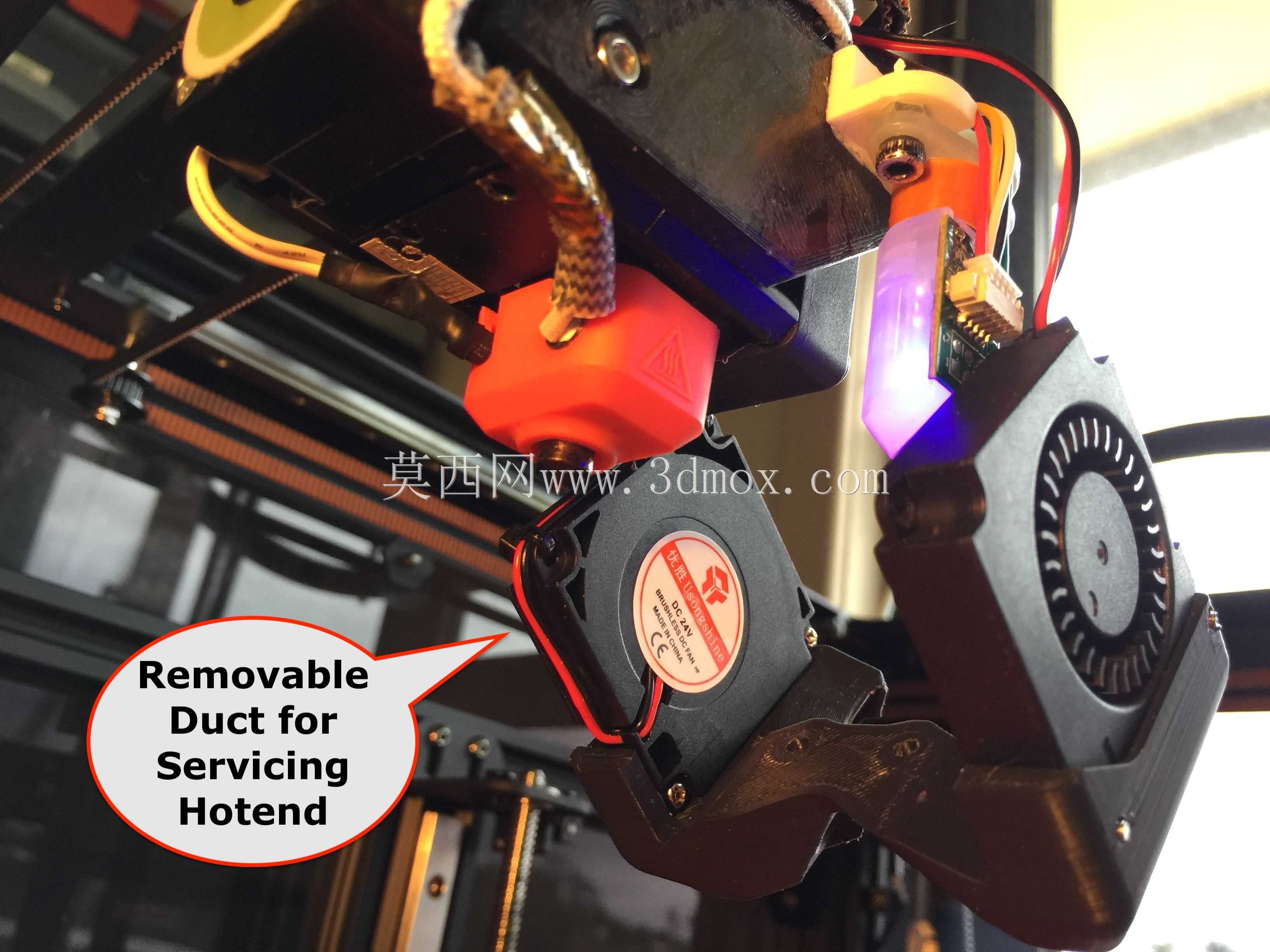

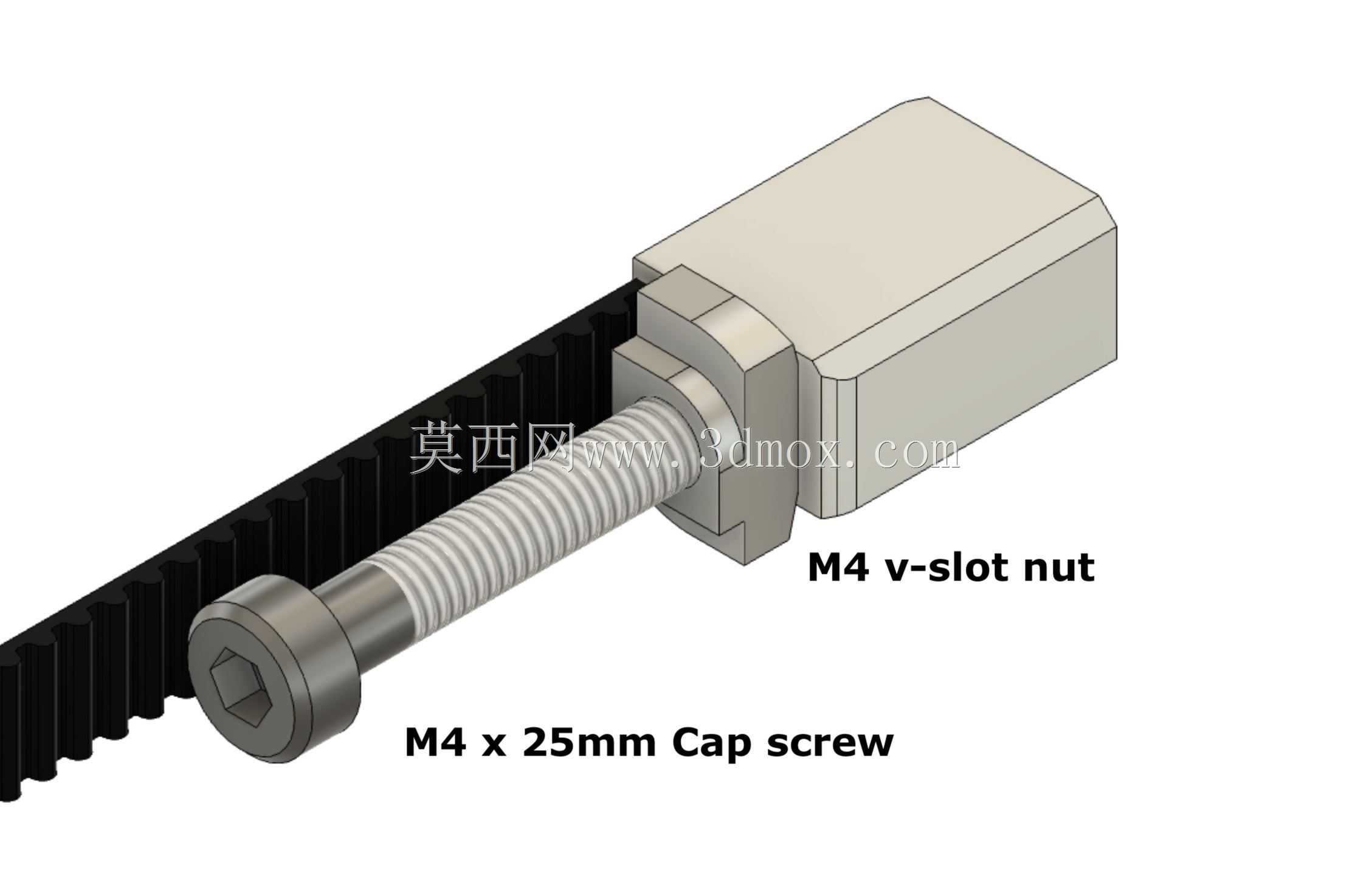

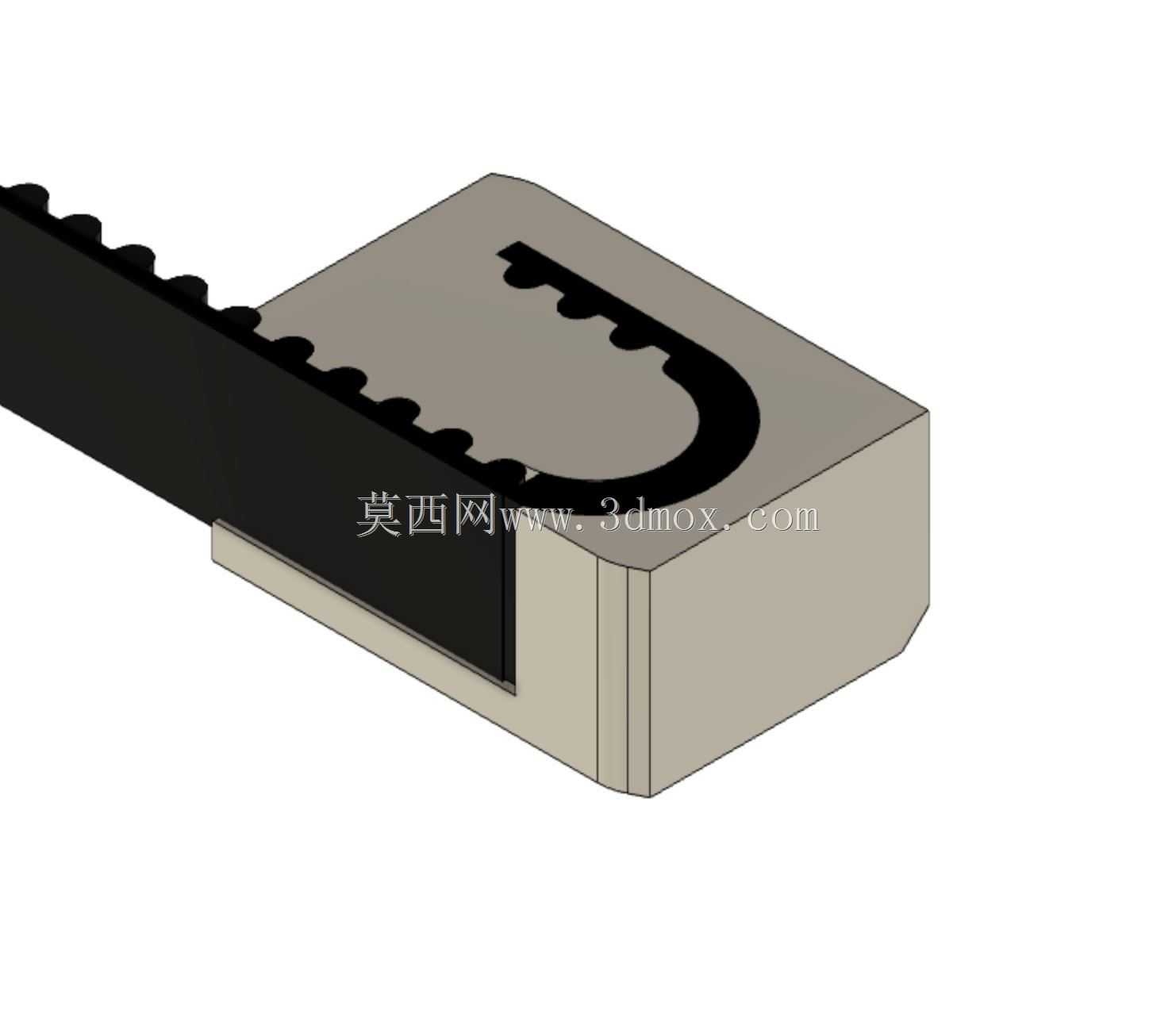

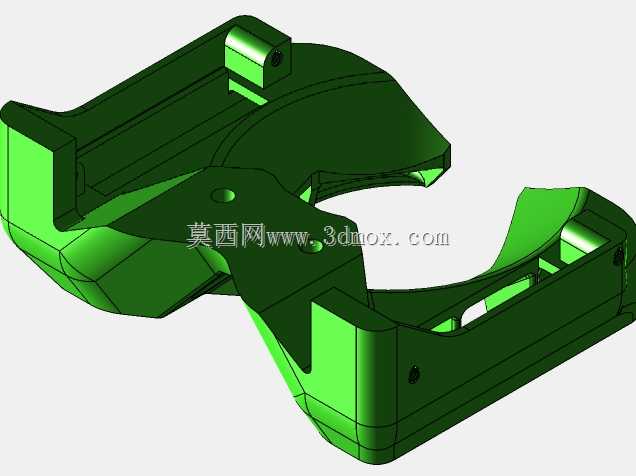

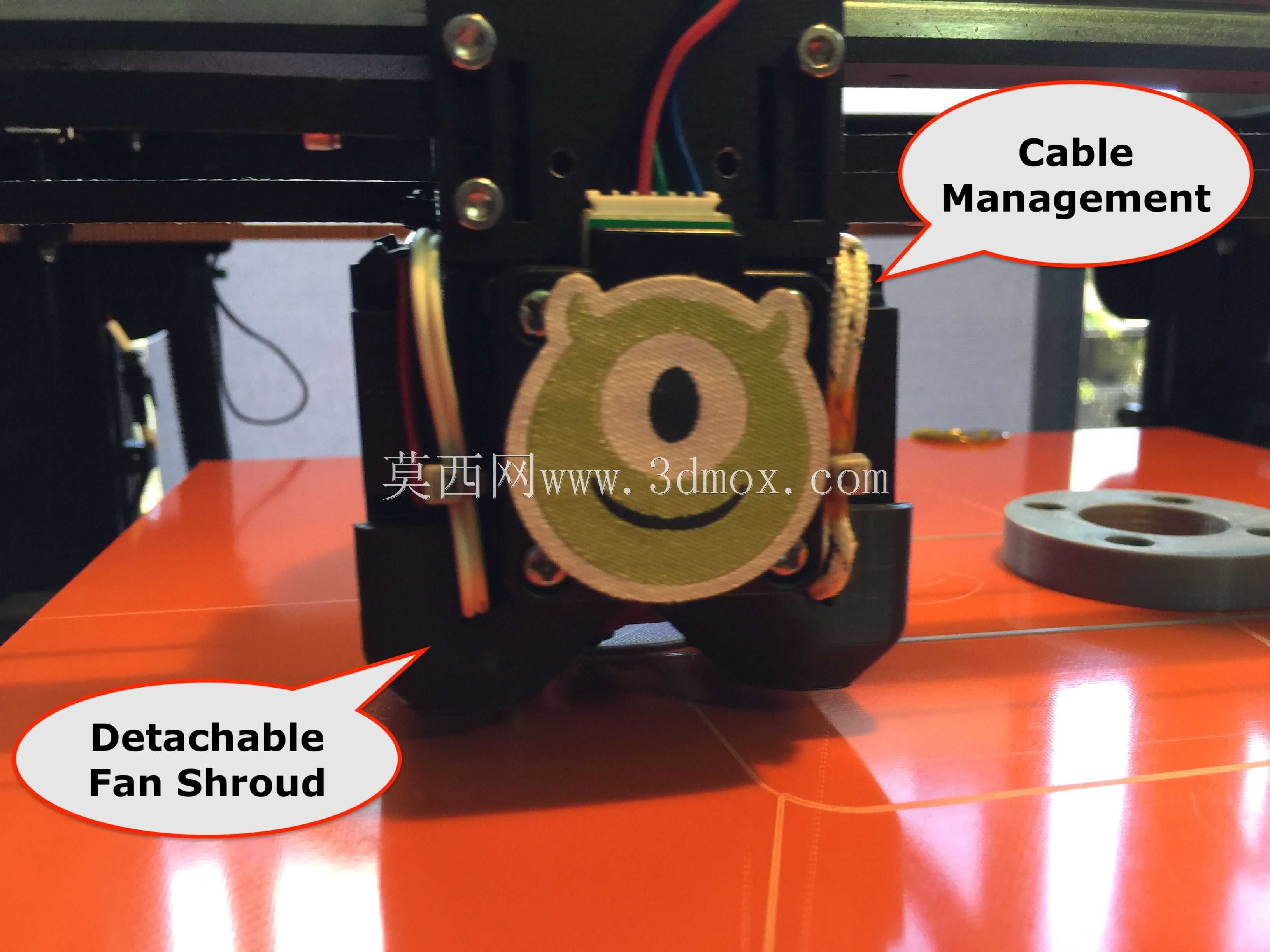

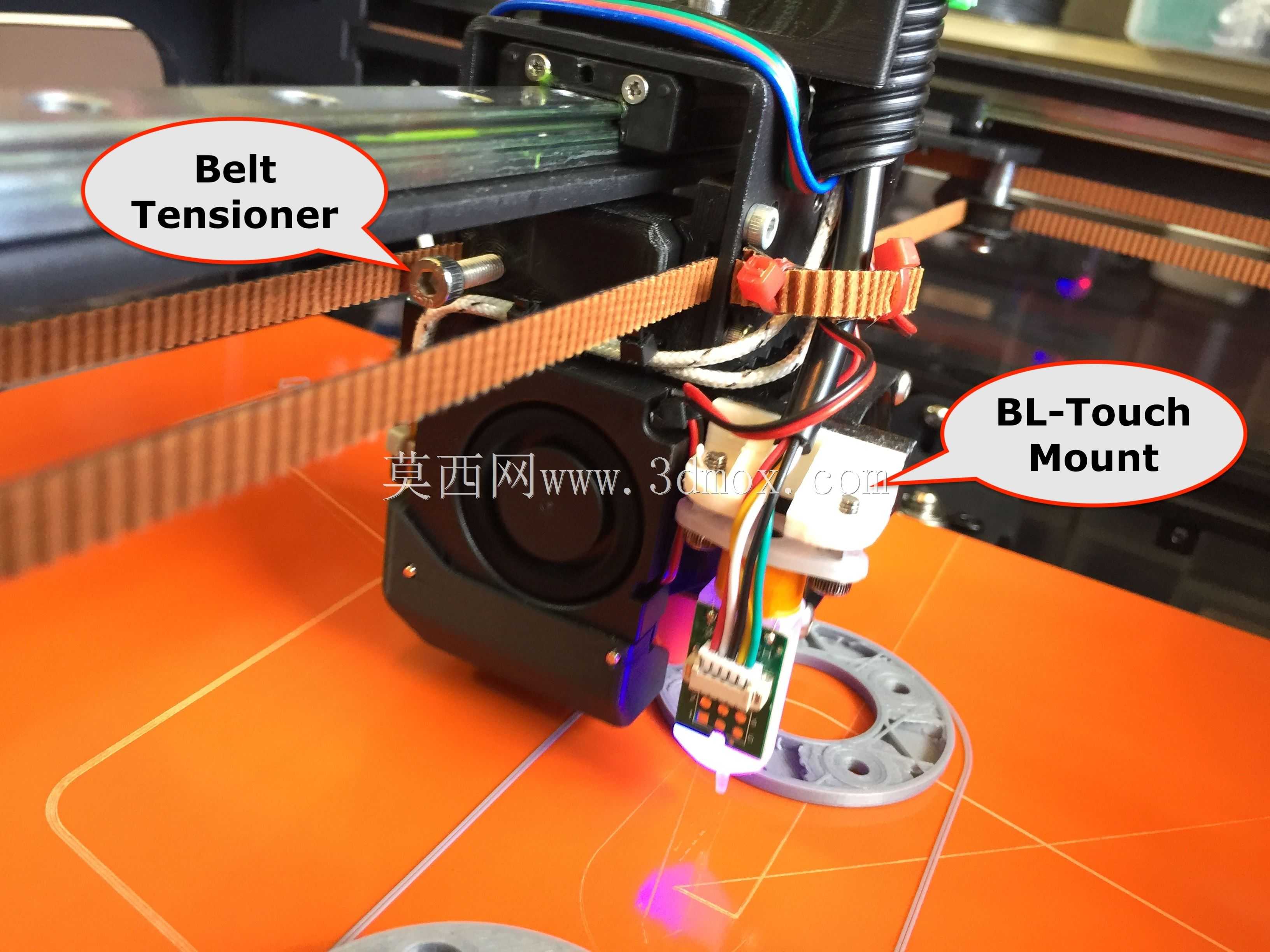

　　不会触碰到X轴两端的限位开关，也不会压缩原有成型平台的有效打印尺寸，Z轴方向的安装高度经过精准校核，保证挤出头喷嘴与热床平面的平行度偏差控制在0.1mm以内，无需大幅调整Z轴限位触发位置即可完成初始调平。功能集成上，支架主体预留了皮带张紧调节结构，摒弃了原有皮带固定后无法微调张紧度的缺陷，通过侧面的调节螺栓即可同步调整X轴传动皮带的张紧力，避免长期使用后皮带松弛导致的传动丢步、打印层纹错位问题；热端位置设计了快拆式风扇护罩，护罩内部集成高流量定向冷却风道，风道出口精准对准喷嘴下方的耗材熔融冷却区域，冷却气流的覆盖范围可完整包裹刚挤出的熔融耗材，保证PLA、PETG等耗材打印时的快速冷却定型，减少悬垂面打印时的拉丝、垂坠缺陷，

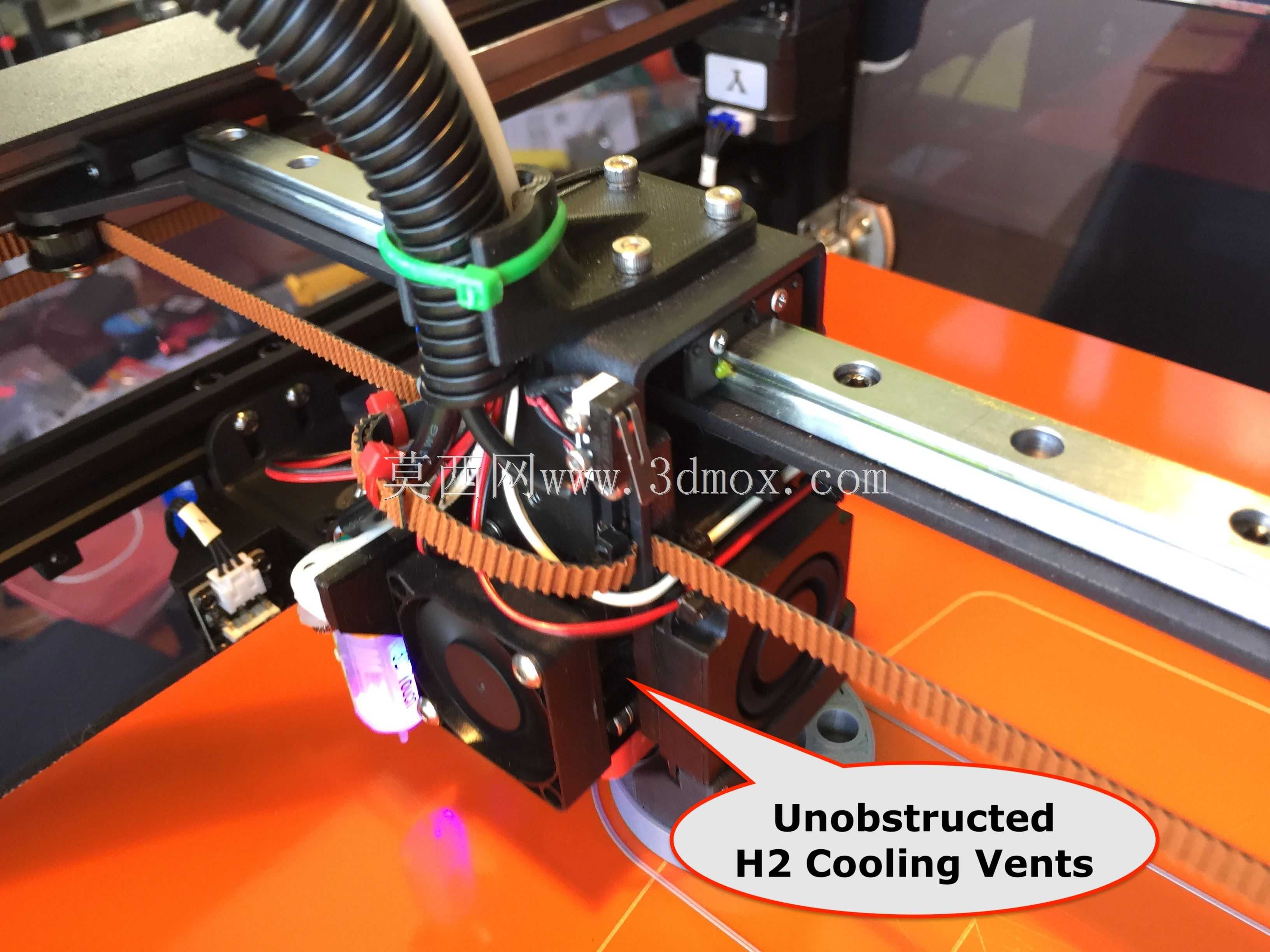

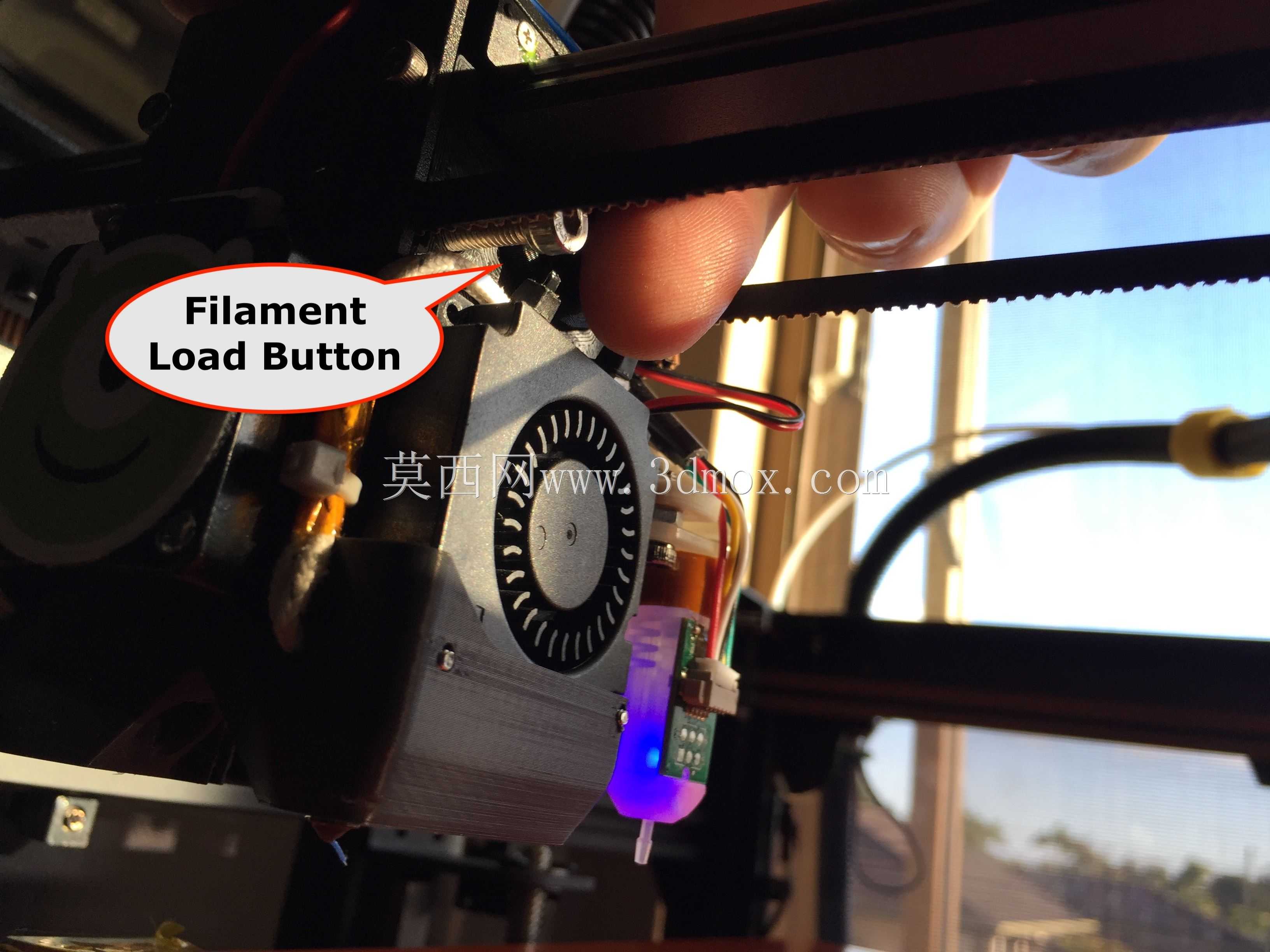

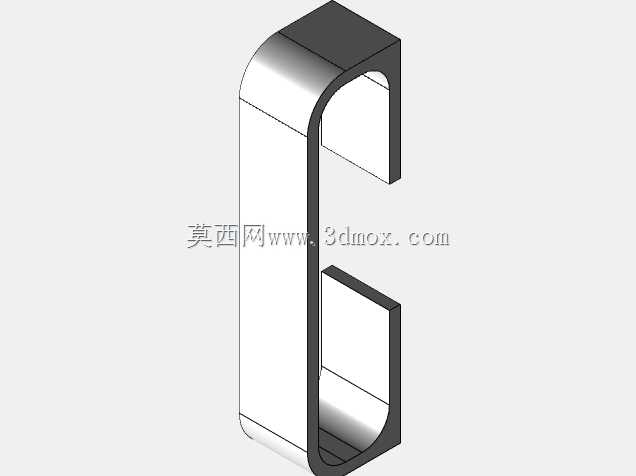

　　护罩采用卡扣式固定，无需拆除多余螺栓即可快速拆下，方便日常维护时清理喷嘴、更换喉管。走线管理方面，支架侧面设计了专用的线缆排布卡槽，可将挤出头的加热线、温敏线、散热风扇线、BLTouch触控线全部规整卡入卡槽内，配合配套的理线夹可将线缆固定为随动束线，避免打印过程中线缆反复弯折导致的线芯断裂，同时也防止线缆剐蹭打印件、干扰运动轴的正常运行。支架还集成了多个功能附件的安装位：预留的BLTouch自动调平传感器安装位可直接固定传感器，安装位置经过校准，保证探针的触发行程处于最优区间，调平精度不受安装偏移影响；灯丝加载按钮的预留位可直接适配H2挤出头的进退料操作按钮，无需额外开孔即可实现手动进退料的便捷操作；

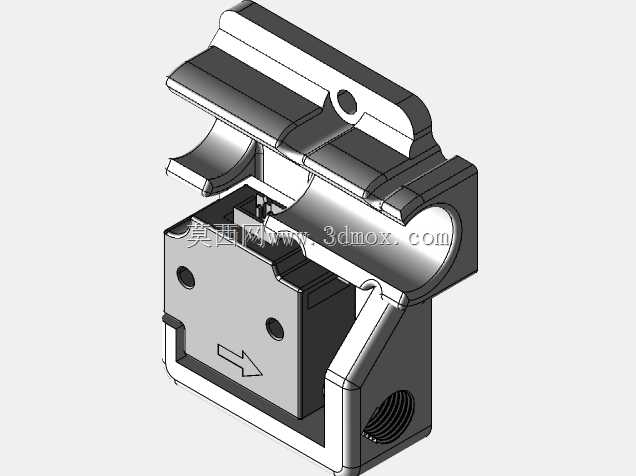

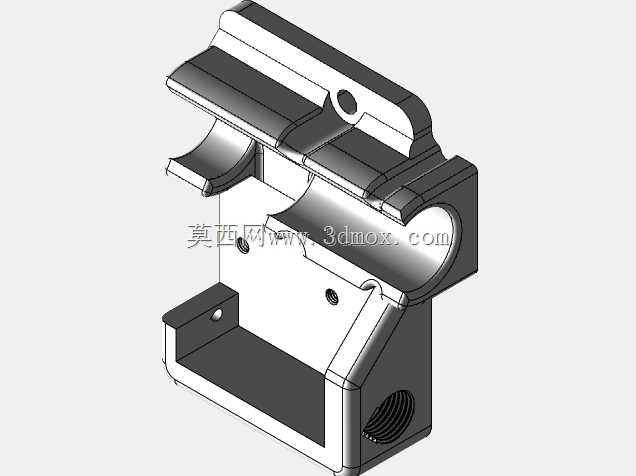

　　灯丝用尽传感器的安装位可配套安装断料检测模块，当耗材耗尽或断料时可及时触发设备暂停，避免长时间空打导致的打印失败；卡扣式千分表支架位可在设备调平时快速卡入千分表，完成热床平面度的多点校准，校准完成后可快速拆除，不占用正常打印的空间。所有分体部件的连接位置均设计了定位止口，组装时可通过止口快速对齐，减少装配时的对位误差，部件壁厚根据受力情况做了差异化设计，导轨连接、挤出头固定等受力较大的位置壁厚加厚至4mm，保证长期运动过程中不会出现形变，风道、护罩等非受力位置壁厚控制在2mm，既满足FDM 3D打印的工艺要求，也尽可能控制整体重量，减少X轴运动负载，降低传动皮带的长期磨损。
