AI超级计算机侧通风冷却风道结构

在AI算力集群部署场景中，单机柜功率密度持续攀升，传统机柜级散热方案往往难以匹配高密度计算节点的局部热点控制需求，尤其是适配多品牌AI超算节点的通用散热改造件，一直是机房运维与结构设计人员关注的重点。这套侧通风冷却管道结构，正是针对3U机架空间内的AI超级计算机节点开发的定向导风散热组件，核心作用是在不改动原有计算节点硬件结构的前提下，重构设备进出风路径，避免机柜内冷热气流混流，提升散热效率。

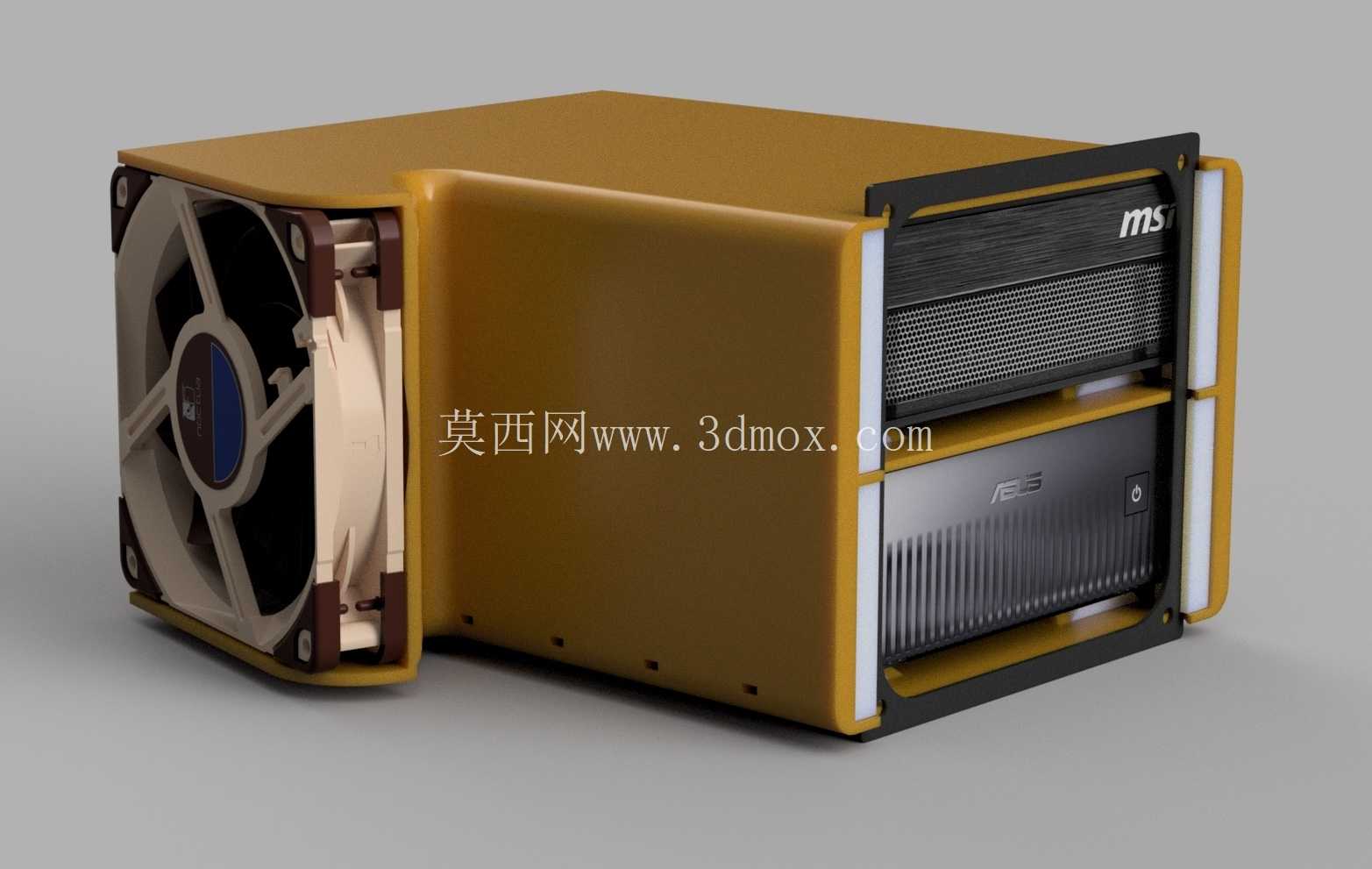

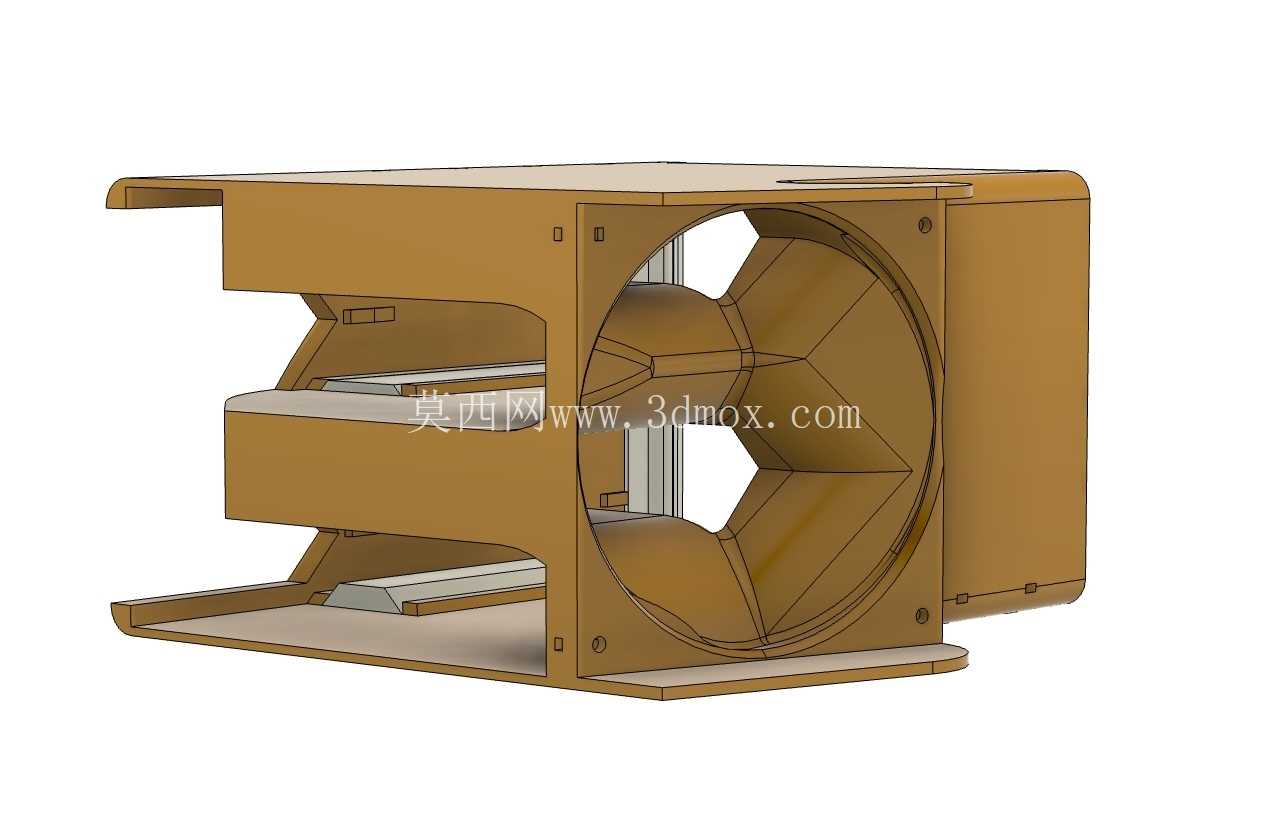

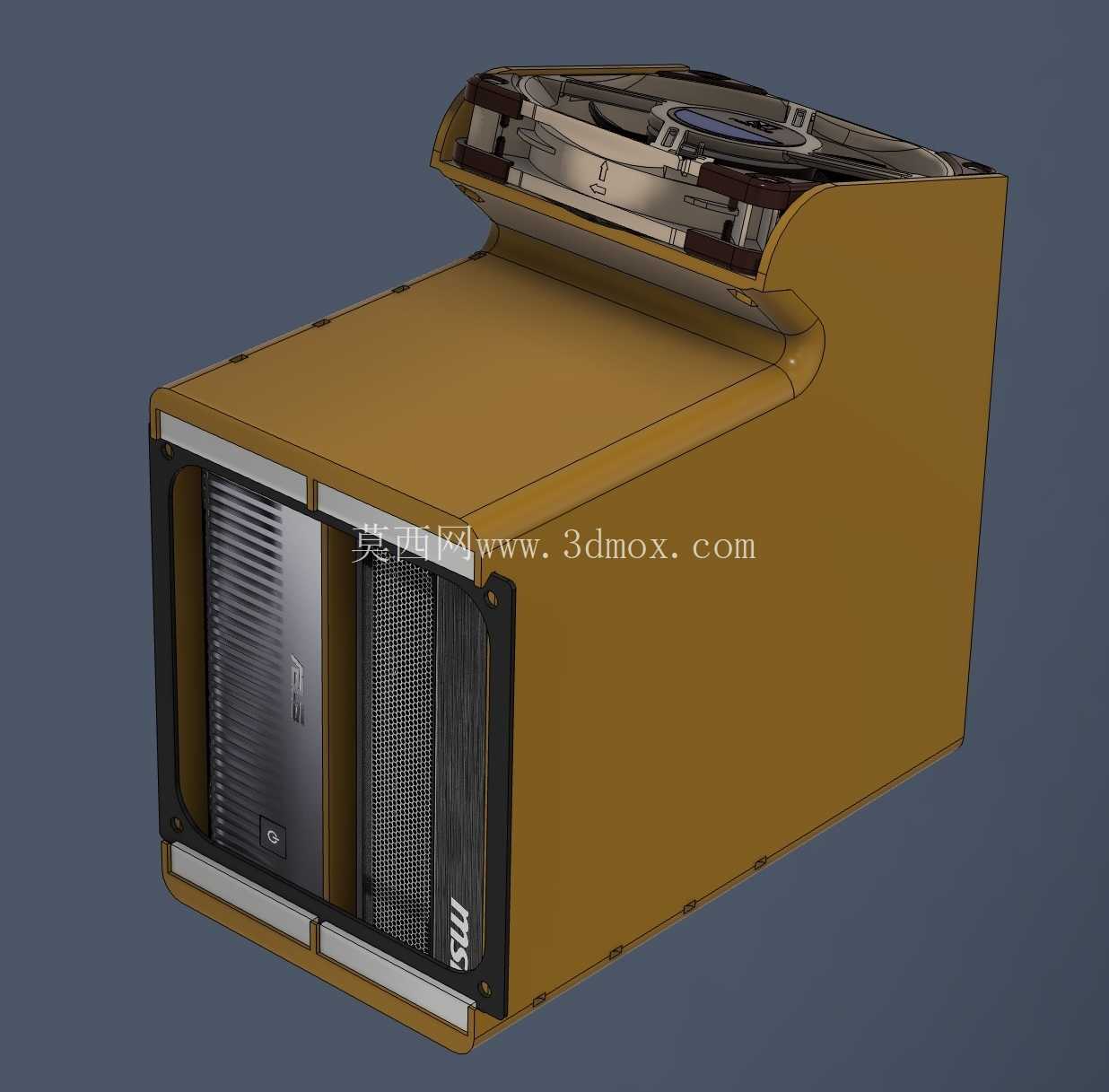

从实际功能逻辑来看，该结构从设备后部通风口抽取机柜冷通道的低温空气，通过封闭的风道结构将气流直接导向计算节点的核心发热区域，同时完整保留设备前置端口的操作空间，不会影响日常运维时的线缆插拔、设备状态查看等操作。风道整体适配标准3U机架安装空间，预留的风扇安装位可匹配120×120×25毫米规格的标准轴流风扇，无需定制特殊规格的散热配件，降低后期运维的备件替换成本。风道内部预留了适配140×140毫米规格过滤器的安装导轨，可根据机房防尘等级需求灵活加装过滤组件，避免灰尘随散热气流进入计算节点内部，积累在板卡、散热鳍片上影响长期运行稳定性。

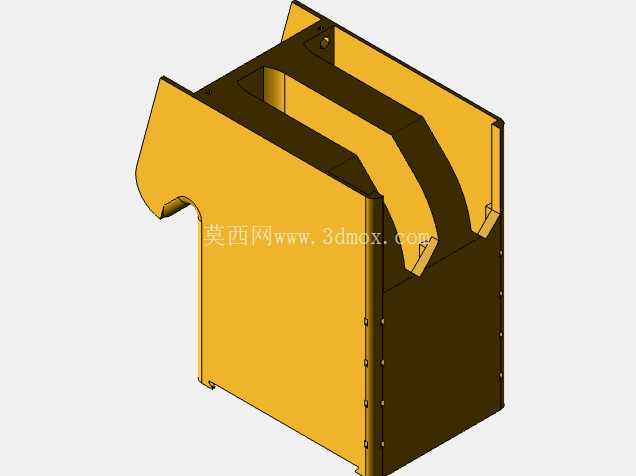

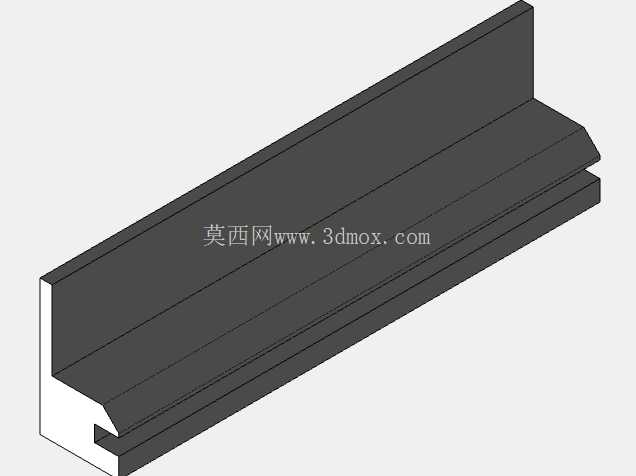

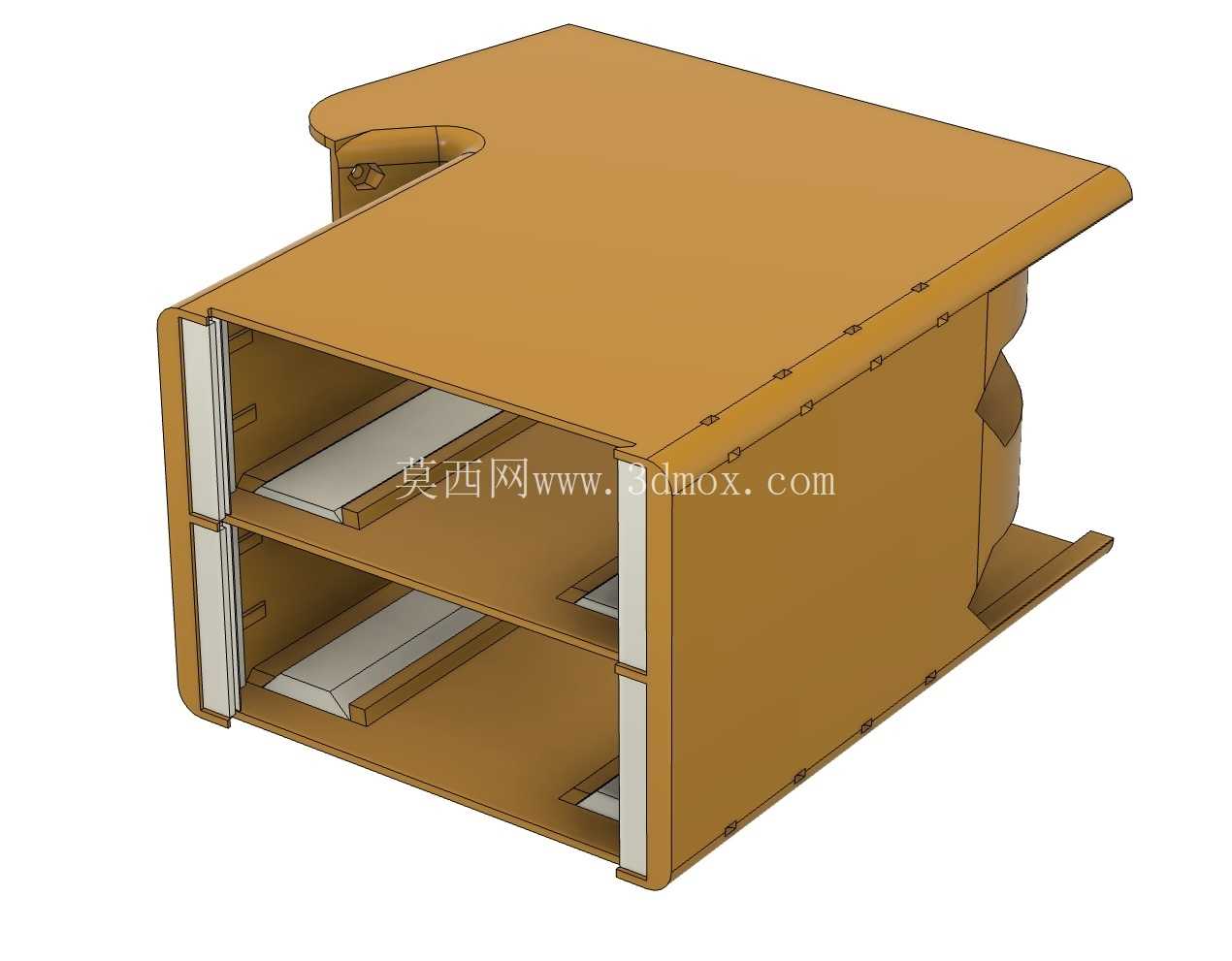

结构设计上，风道壳体采用一体化成型思路，侧壁设置带拉铆脚趾朝下的固定点位，可直接与机架上的标准开槽托架进行连接固定，无需额外加工定制安装支架，既支持横向水平安装，也可根据机柜内气流组织方向调整为垂直安装，适配不同机房的风道规划方案。考虑到当前市场上同规格AI超算节点的外形尺寸存在细微差异，这套风道配套设计了三种不同的底座适配结构：高型底座可匹配DGX Spark、Dell Pro Max、ThinkStation PGX、Gigabyte AI TOP Atom等尺寸偏高的3U计算节点；中型底座适配华擎Ascent、HP ZGX等中等尺寸的同规格设备；短型底座则可适配MSI EdgeXpert等尺寸偏短的紧凑型AI计算节点，一套结构即可覆盖主流3U规格AI超算设备的散热改造需求，无需针对单一品牌设备单独开模设计，大幅降低了多品牌设备混装机柜的散热改造成本。

从安装边界来看，风道安装完成后不会超出标准19英寸机架的宽度与深度边界，突出机架立柱的尺寸控制在安全范围内，不会影响机柜前后门的正常闭合，相邻机架位的设备安装也不会产生干涉。风道与计算节点外壳的衔接处采用贴合式设计，尽可能减少气流泄漏，保证散热风扇产生的风压全部作用于设备内部的散热路径，避免无效气流损耗。在材料选型的适配性上，结构预留的壁厚可兼容注塑、3D打印等多种加工方式，小批量改造场景下可直接通过FDM或光固化3D打印快速制作验证件，批量部署时也可开模采用阻燃ABS材料注塑生产，满足机房设备的防火等级要求。

实际部署测试中，这套风道结构可将计算节点满负载运行时的核心区域温度降低8-12℃，同时将机柜内的冷热风隔离效率提升40%以上，有效避免了相邻设备排出的热风被进气口吸入导致的进风温度升高问题。对于老旧机房改造、高密算力集群快速部署等场景，这类无需改动原有设备结构的附加散热组件，能够在不中断业务的前提下完成散热升级，相比更换机柜级制冷方案的成本更低，部署周期更短，适配灵活性也更强。结构上的圆角过渡设计既避免了安装过程中划伤运维人员手部，也能减少风阻，降低风扇运行时的气流噪音，改善机房运维环境。
