轻型载货皮卡整车外观结构三维建模

　　本次呈现的轻型皮卡三维结构模型，完整还原了民用轻型载货皮卡的整车外观与核心外部结构特征，可直接用于整车外观方案评审、改装结构适配验证、周边附件开发匹配等工程场景。从实际应用场景来看，这类轻型皮卡广泛覆盖城乡短途货运、个体经营户物料转运、工程现场工具与小件建材运输、户外作业通勤等多元场景，模型的结构还原度完全能够支撑前期方案阶段的各类空间校验工作。从结构设计思路来看，建模过程严格遵循量产皮卡的常规布局逻辑，乘员舱采用双排座舱结构，可同时满足驾乘人员搭载与小件随身物品存放需求，座舱内部的座椅布局、中控区域轮廓、车窗边界都按照实车比例还原，能够为座舱内饰改装、车载附件安装提供准确的空间参考。后部货厢部分采用开放式栏板结构，

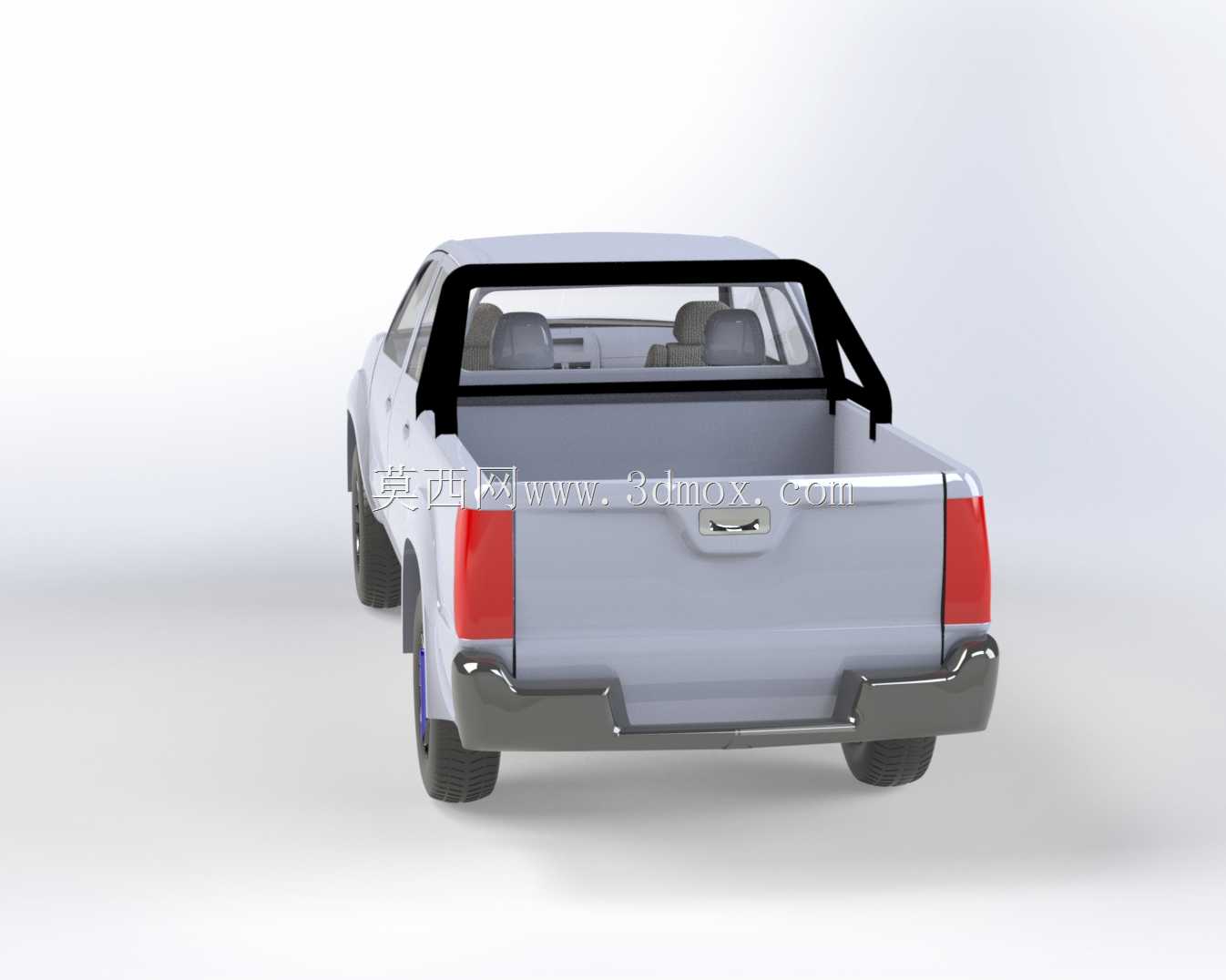

　　货厢前端设置了黑色防滚架结构，该结构一方面能够在车辆紧急制动时防止货厢内长条物料向前冲击乘员舱后围，另一方面也可作为货厢篷布安装、车顶辅助灯加装的支撑基座，建模时准确还原了防滚架的安装点位、管材弯折弧度以及与货厢前板的连接结构，能够直接用于防滚架改装方案的受力校验与安装模拟。货厢两侧的轮拱凸起结构按照实车轮胎跳动边界预留了足够间隙，建模时参考同级别量产车型的轮拱空间参数，确保在模拟悬架极限压缩工况下，轮胎不会与轮拱内饰板、货厢侧边结构发生运动干涉，货厢后栏板采用可向下翻转的常规结构，后栏板的锁止机构位置、铰链安装点位都做了细节还原，能够支撑后栏板改装、货厢尾门附件加装的匹配工作。车辆外覆盖件部分，前脸的进气格栅轮廓、前大灯安装边界、

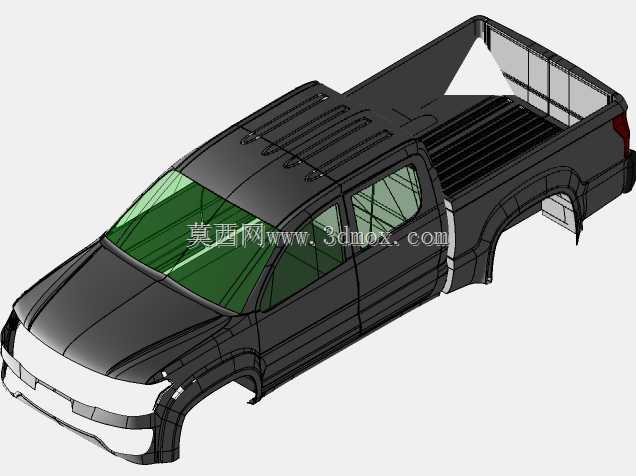

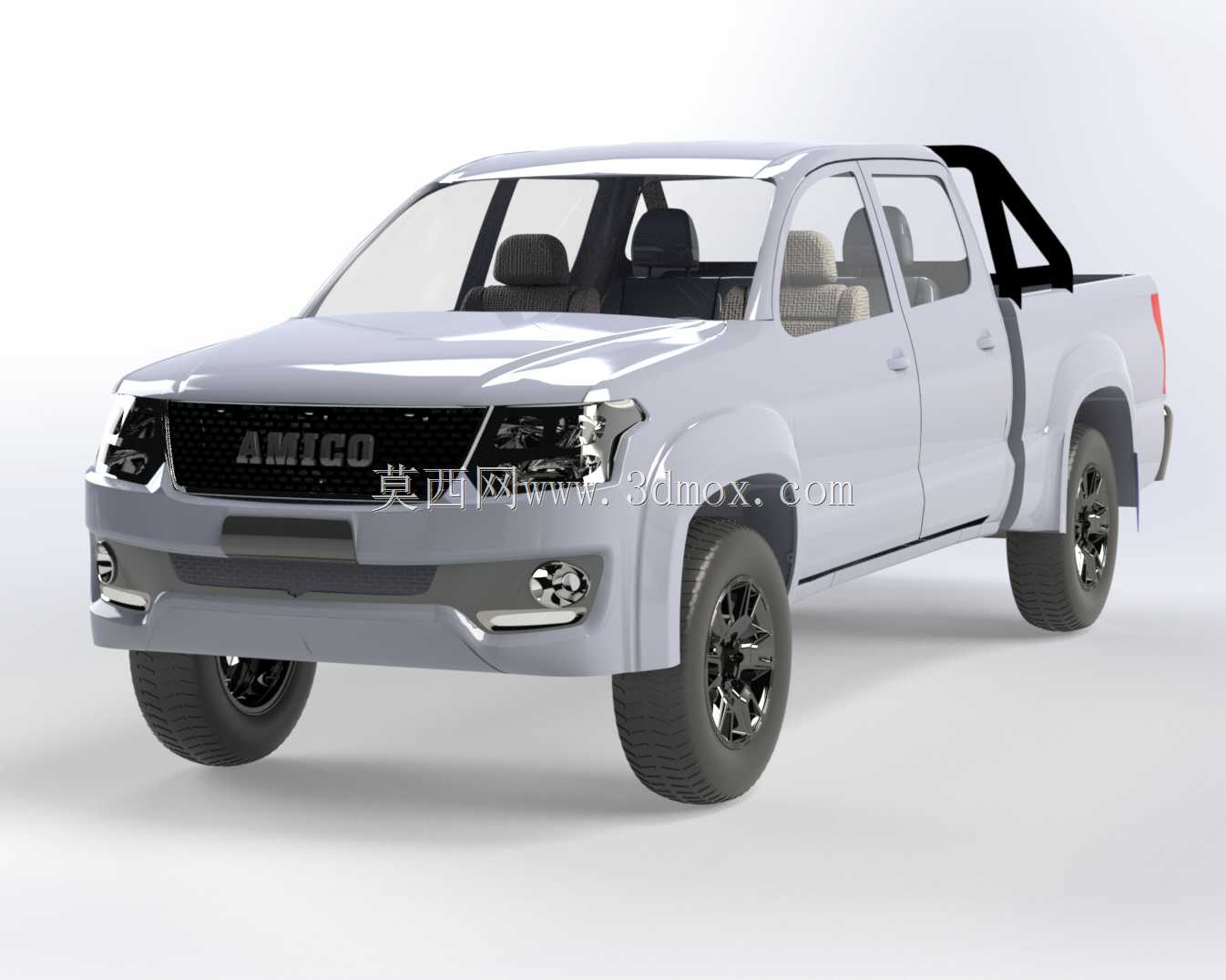

　　前保险杠结构都按照民用皮卡的常规设计做了比例还原，前保险杠预留了牌照安装区域与拖车钩安装点位，可用于前防护杠加装、辅助照明设备安装的空间校验。车尾部分的组合尾灯布局、后保险杠的踏步结构、尾门拉手位置都准确还原，后保险杠的金属质感结构做了分件处理，能够清晰区分塑料覆盖件与金属承重结构的边界，方便后续做后防护改装、倒车影像加装等方案的模拟。车身侧面的车门缝隙、外后视镜安装位置、车门把手轮廓都按照实车比例呈现，侧踏板的安装位置与离地间隙参考同级别车型的常规参数设置，能够满足侧踏改装、车身拉花设计、侧方防护装置加装的空间参考需求。底盘部分的可见结构，包括轮胎的花纹轮廓、轮毂的造型、悬架部分的外露结构都做了简化但比例准确的还原，轮胎外径、轮距、轴距等核心尺寸参数参考常规轻型皮卡的尺寸区间设置，轴距控制在同级别车型常见的3米级区间，整车长度控制在5.3米左右，货厢内部宽度参考常规1.5米级的载货需求设置，能够满足标准尺寸托盘的短途转运需求，整车宽度控制在1.8米左右，确保能够满足城乡道路的通行宽度要求，整车高度控制在1.8米以内，能够顺利通过常规限高路段与地下车库入口。在建模过程中，所有外观曲面都做了连续性处理，车身侧面的腰线从翼子板一直延伸至车尾，曲面过渡顺滑，没有出现曲面褶皱、曲率突变的问题，能够直接用于外观渲染、宣传物料制作等场景。所有外装件的安装边界都预留了常规的安装间隙，比如车门与侧围的间隙、大灯与翼子板的间隙、

　　保险杠与车身覆盖件的间隙都控制在量产车常规的3-5mm区间，符合整车装配的工艺要求。针对货厢部分的承载特性，建模时货厢底板的结构厚度参考量产车型的钢板厚度参数做了等比例设置，货厢边板的加强筋结构也做了隐性还原，确保在模拟货厢额定载荷工况下，结构变形量处于合理区间。防滚架与货厢前板的连接点采用加强结构设计，对应实车的螺栓连接点位，能够承受常规的纵向冲击载荷，满足安全防护的设计要求。对于车辆的通过性相关参数，建模时的接近角、离去角、最小离地间隙都参考轻型非载货皮卡的常规参数设置，接近角控制在28度左右，离去角控制在25度左右，最小离地间隙控制在200mm以上，能够满足非铺装路面的通行需求，对应的轮胎扁平比也选择了适合复杂路况的参数，轮毂尺寸控制在16英寸区间，兼顾公路行驶的舒适性与非铺装路面的抗冲击能力。
