汽车挡风玻璃雨刮驱动电机结构设计

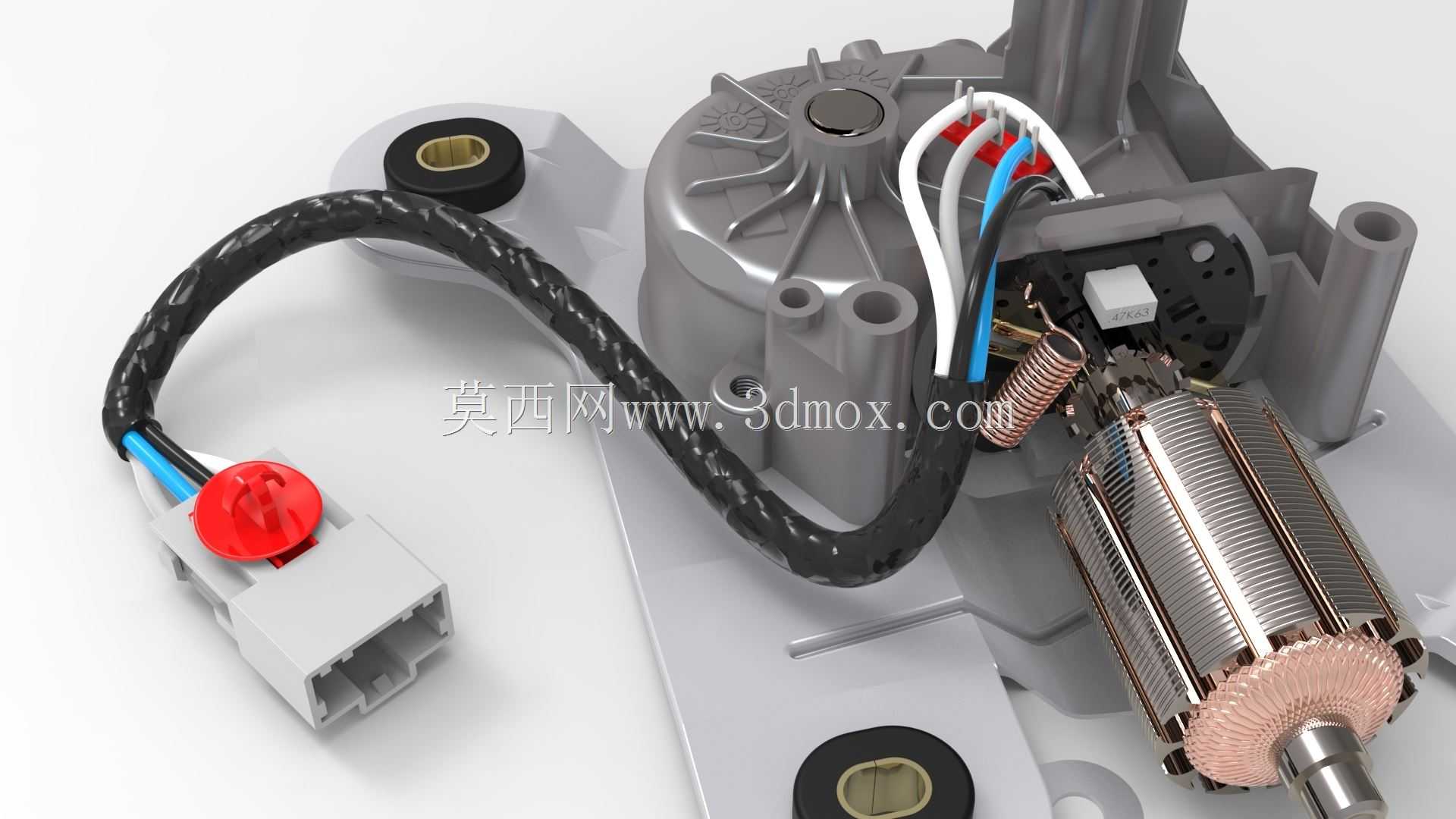

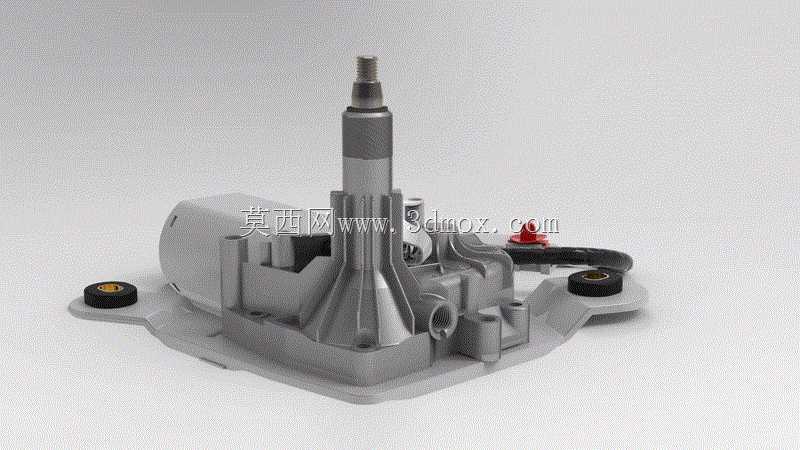

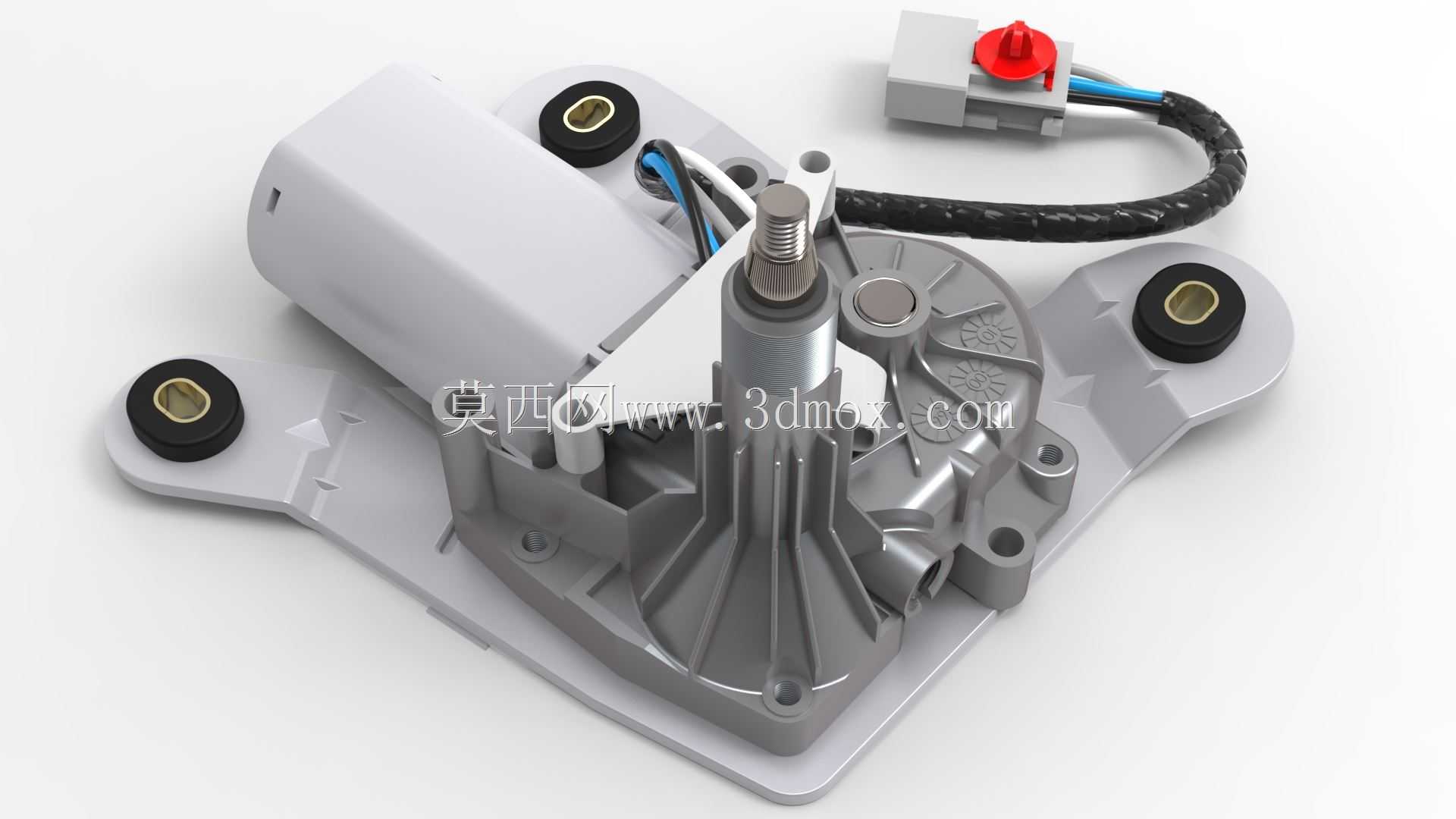

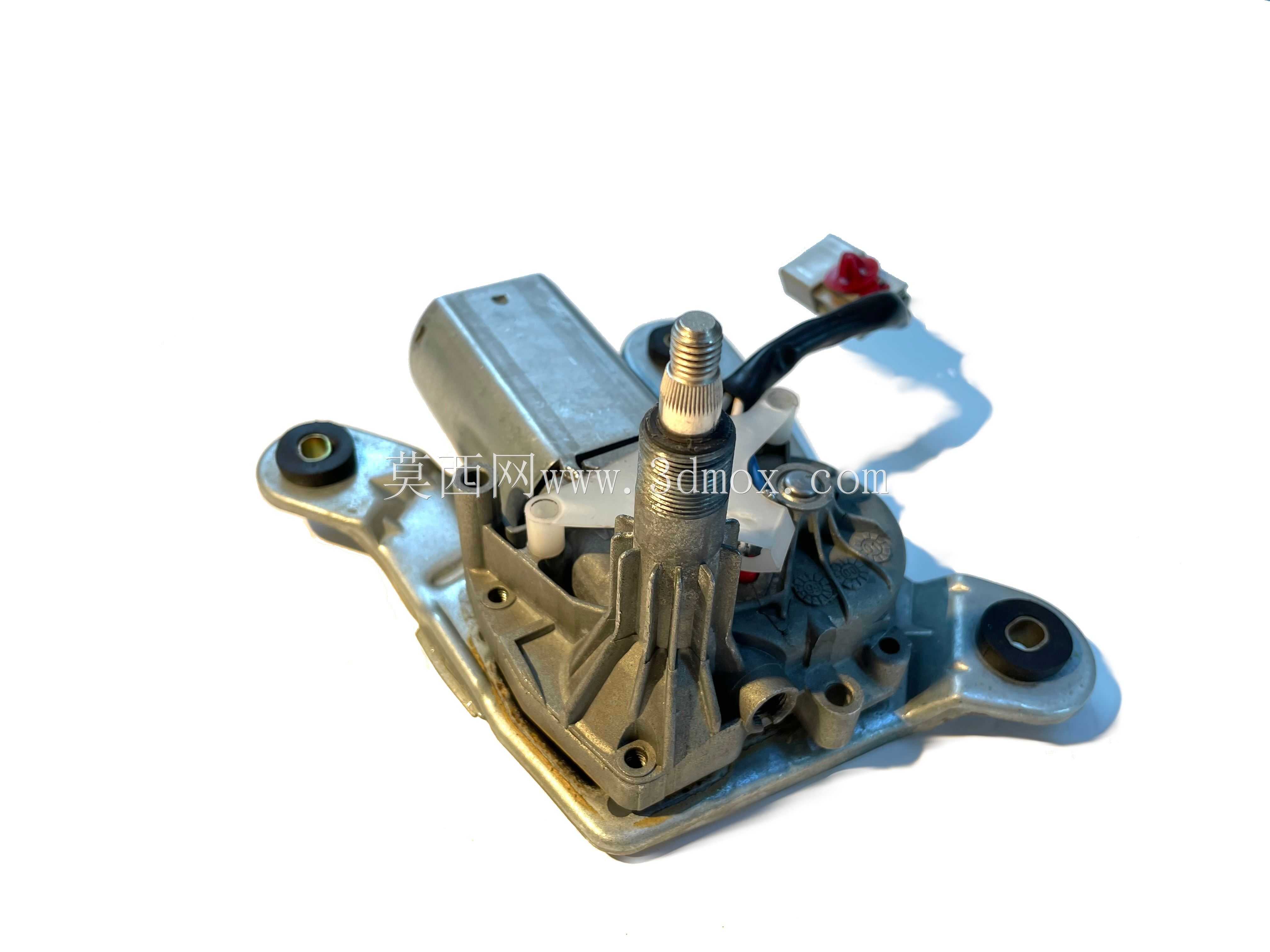

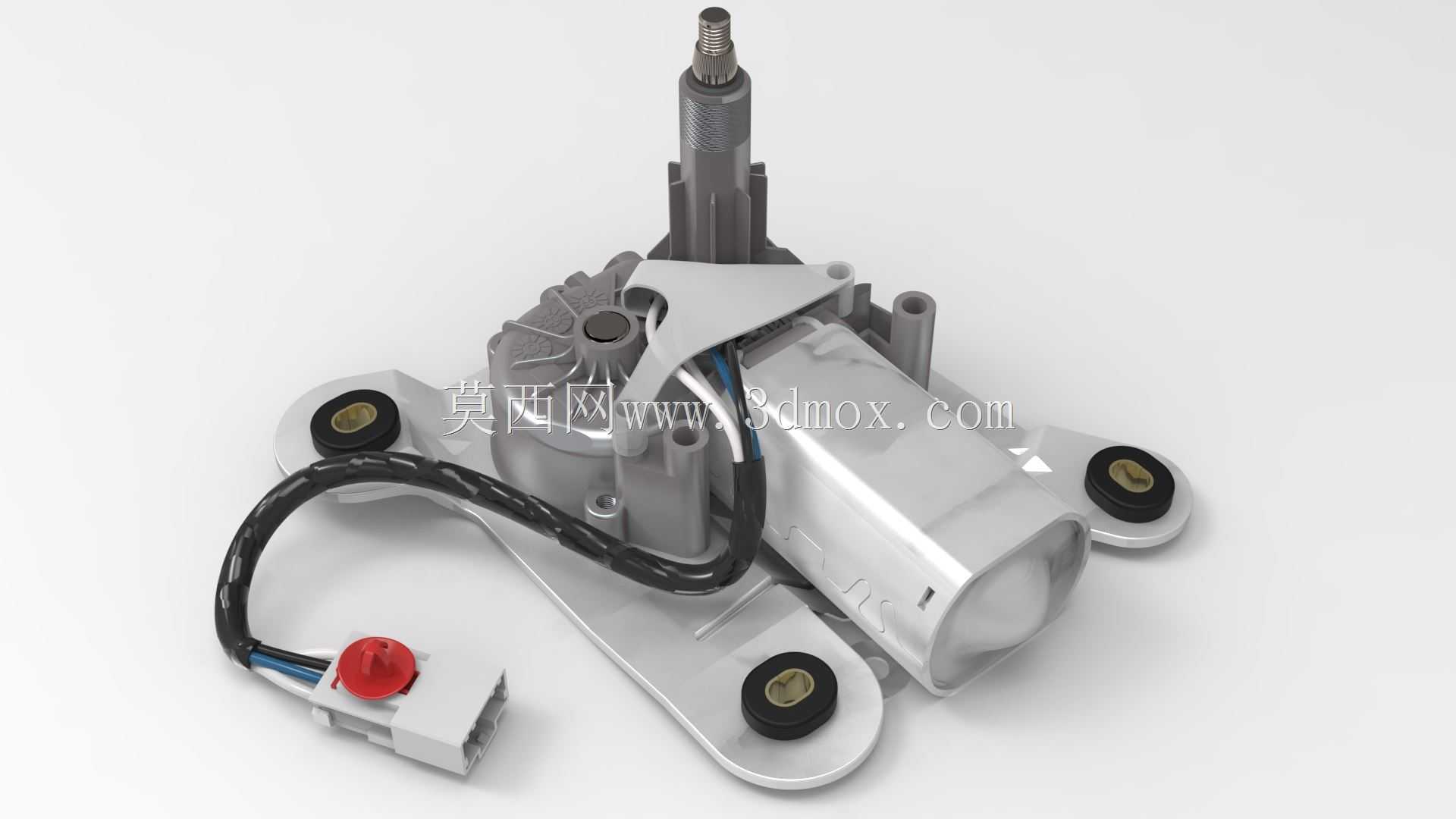

　　这款雨刮驱动单元是乘用车辆前挡风玻璃雨刮系统的核心动力部件，日常装车场景覆盖绝大多数A级到B级燃油及电动乘用车，布置位置通常在前围板下方的雨刮安装舱内，负责将电机的高速旋转运动通过蜗轮蜗杆减速结构转化为雨刮摆臂所需的低转速大扭矩往复摆动，直接决定雨天、扬尘路况下挡风玻璃的清洁效率，是车辆主动安全配置里不可缺失的功能部件。从结构设计逻辑来看，整个单元采用一体化集成布局，将直流驱动电机、蜗轮蜗杆减速箱、输出轴安装基座、减震固定衬套、供电接插件整合为单一总成，省去了分散安装时的对位调试工序，适配整车厂总装线上的快装需求。输出轴采用带螺纹的阶梯轴结构，轴端螺纹用于锁紧雨刮摆臂的固定螺母，轴肩位置做了限位台阶，避免摆臂安装时轴向窜动，

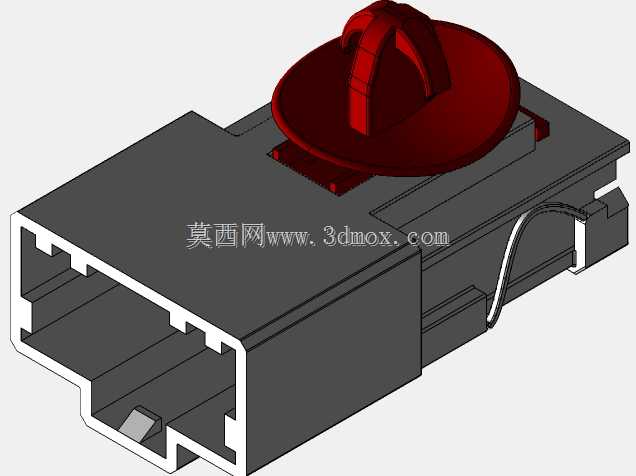

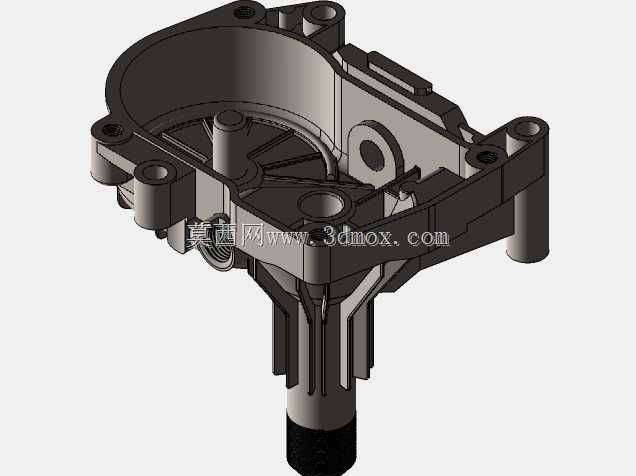

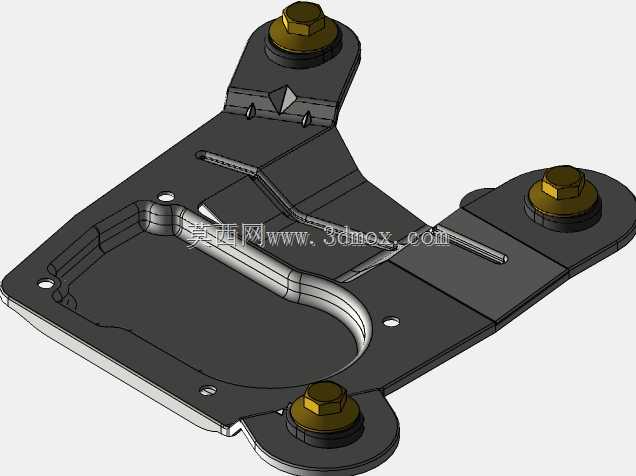

　　轴体与减速箱壳体之间设置了双唇口密封圈，能阻挡洗车高压水、路面扬尘进入减速箱内部，延长齿轮副的使用寿命。三个安装点采用三角形布局，每个安装点都内嵌了橡胶减震衬套，衬套内外圈带有金属限位套，既可以通过橡胶材质吸收电机运转时产生的高频振动，避免振动传递到车身钣金引发舱内异响，又能通过金属套限制安装螺栓的压紧量，防止橡胶被过度压缩丧失减震性能。供电接插件采用带锁扣的卧式结构，插针旁设置了防水密封圈，接插件出线位置做了波纹管防护，线束走向顺着减速箱壳体弧度布置，通过线卡固定在壳体上，避免车辆行驶过程中线束晃动与周边部件产生磨损。减速箱壳体采用压铸铝合金材质，壳体表面设计了多道径向散热筋，既可以提升壳体的结构刚性，

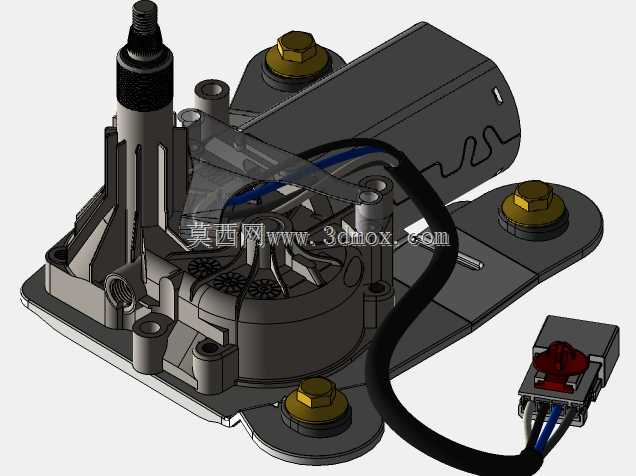

　　避免大扭矩输出时壳体产生形变，又能增大散热面积，将电机和齿轮副运转产生的热量快速散发到周边空气中，长时间连续工作时也能把内部温度控制在合理区间。设计过程中需要重点匹配安装边界尺寸，三个安装孔的相对位置公差控制在±0.2mm以内，输出轴的伸出长度、端面到安装基准面的距离公差控制在±0.15mm，保证装车后雨刮摆臂的初始角度符合设计要求，不会出现刮刷角度不足、刮片碰边的问题。输出轴的回转中心到各安装点的距离经过反复校核，确保总成安装后与周边的雨刮连杆、前围钣金、线束管路预留至少10mm的安全间隙，避免车辆行驶过程中产生运动干涉。电机端盖采用玻纤增强尼龙材质，在保证结构强度的前提下降低总成重量，端盖与减速箱壳体的连接采用三颗自攻螺钉固定，

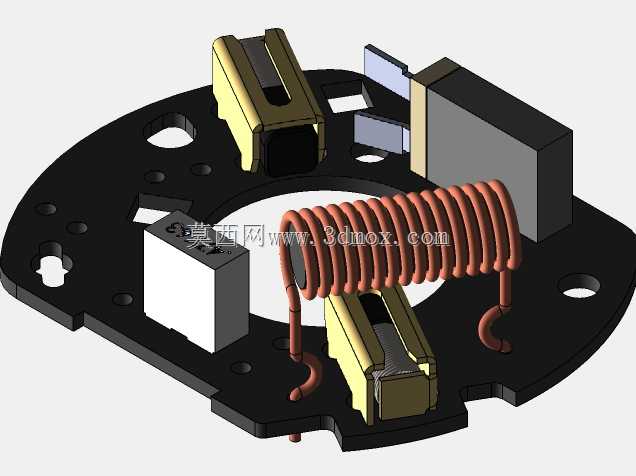

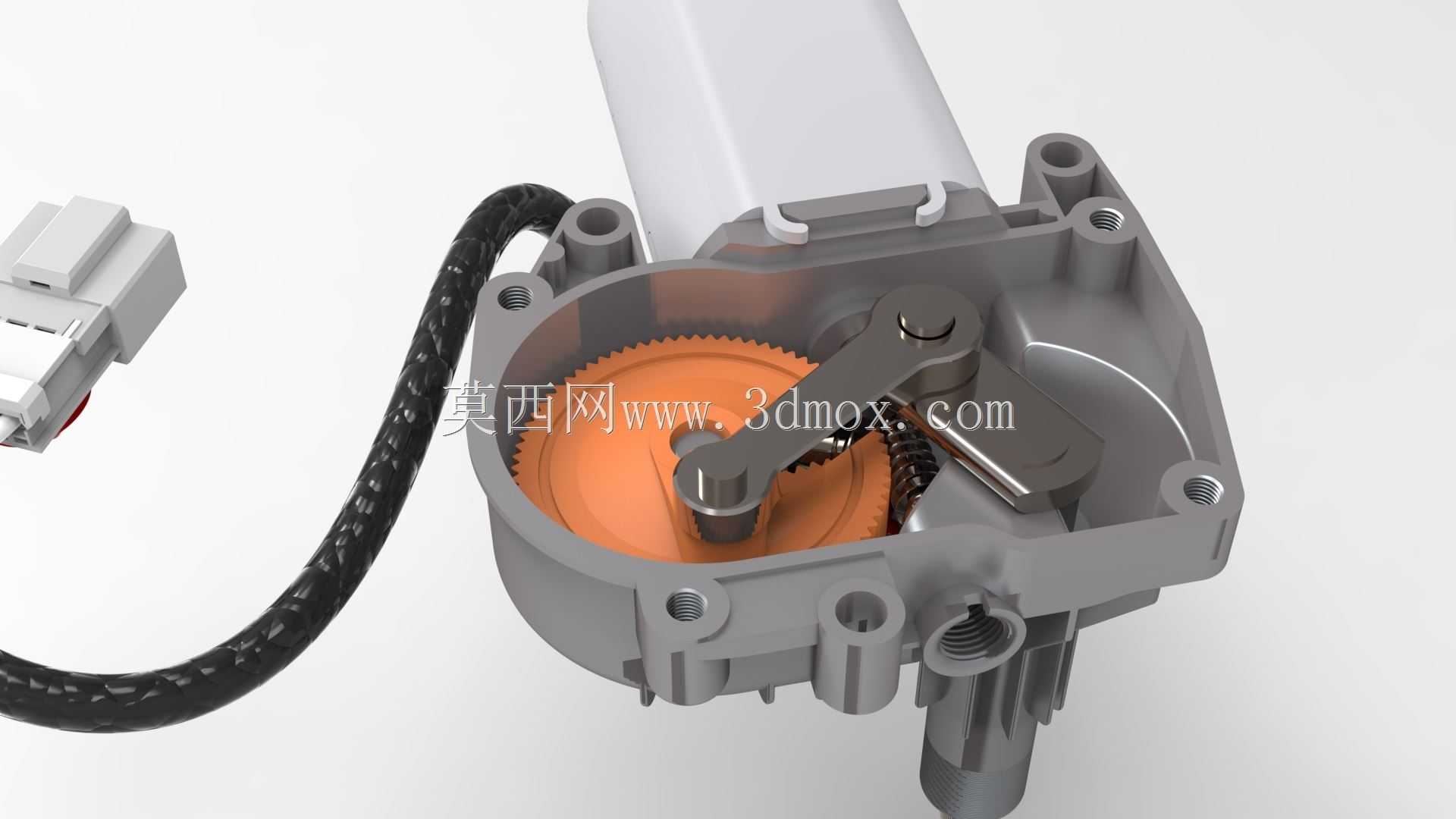

　　结合面涂覆密封胶，满足IP54的防护等级要求，能够应对日常行车遇到的溅水、扬尘工况。内部的蜗轮采用耐磨POM材质注塑成型，蜗杆与电机转子轴一体化加工，齿轮副的啮合间隙控制在0.1-0.2mm之间，既可以保证传动平稳性，降低运转噪音，又能避免间隙过大导致雨刮摆臂换向时产生明显的旷量。接插件的针脚定义按照整车电气规范设置，分别对应电源正、电源负、高低速档位控制，能够实现雨刮的高速、低速、间歇复位功能，复位触点集成在减速箱内部，在雨刮关闭时能自动将摆臂停到挡风玻璃下沿的初始位置，不会遮挡驾驶员视线。在建模过程中，所有配合面的公差、安装孔的位置度、密封结构的压缩量都按照整车厂的零部件设计规范进行设定，既可以作为结构设计人员学习汽车雨刮系统设计的参考案例，也能用于高校机械类课程的传动结构、集成化设计教学演示，帮助从业者理解车用功能部件在集成化设计、减震降噪、防护等级、安装匹配方面的工程设计要点，避免设计过程中出现安装干涉、密封失效、振动异响等常见问题。
