125cc摩托发动机活塞连杆组件结构设计

　　这套活塞连杆组件面向小排量单缸四冲程汽油机开发，核心匹配125cc排量级跨骑、弯梁摩托的动力输出需求，也可适配同排量通用小型动力机组、小型植保机械动力端的曲柄连杆机构替换或逆向开发参考。从实际装机场景看，该组件直接参与发动机的能量转换循环，活塞顶面承接燃烧室内混合气爆燃产生的高压推力，通过活塞销将轴向作用力传递给连杆，再由连杆将直线往复运动转化为曲轴的旋转扭矩，最终把化学能转化为可输出的旋转动力，是内燃动力核心的运动传力部件。

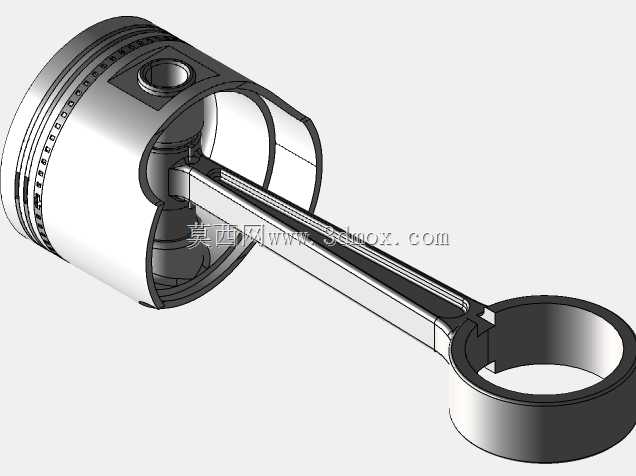

　　设计阶段严格遵循1:1实机测绘比例，活塞部分采用典型的内燃机铝合金活塞结构，头部设置三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程燃气下窜至曲轴箱，油环则负责刮除气缸壁面多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油过量消耗。活塞裙部做了适配缸径的型线设计，考虑到热态下活塞的膨胀变形量，冷态下裙部与缸壁预留了合理的配合间隙，既避免热机后活塞胀死拉缸，也能减少冷启动阶段的敲缸异响。活塞销孔采用同轴高精度设计，销孔内部加工有卡簧槽，用于安装活塞销挡圈，限制活塞销的轴向窜动，避免销端刮蹭气缸壁面。

　　连杆部分采用分体式大头结构，大头端对应曲轴曲柄销的安装位，设计有轴瓦安装定位结构，工作时连杆大头随曲柄销做圆周运动，小头端通过活塞销与活塞铰接，随活塞做往复直线运动，杆身采用“工”字截面设计，在保证足够的抗拉、抗压、抗弯曲疲劳强度的前提下，尽可能降低往复运动件的整体质量，减少发动机高转速工况下的往复惯性力，降低曲轴平衡配重的设计难度，同时提升动力响应速度。连杆大小头的孔位同轴度、孔圆柱度都按照内燃机零部件的精度等级做了设计匹配，大头与曲柄销、小头与活塞销之间都预留了合适的润滑间隙，可依靠曲轴运转时飞溅的润滑油实现摩擦副的持续润滑，降低运动磨损。

　　从安装边界来看，活塞外径严格匹配对应机型的气缸内径，活塞压缩高度、连杆中心距都与原机曲轴、气缸、缸头的燃烧室尺寸完全适配，装机时无需额外修改其他配合部件，活塞顶部的燃烧室凹坑形状也与原机缸头燃烧室、气门避让位完全匹配，可避免活塞在上止点时与进排气门发生运动干涉。整套组件的运动校核覆盖了发动机从怠速到最高设计转速的全工况行程，活塞在上止点、下止点的极限位置都预留了足够的安全间隙，连杆在摆动过程中不会与曲轴箱内壁、气缸下沿发生剐蹭。

　　实际工程应用中，这类小排量动力的活塞连杆组件除了摩托装机场景，还可适配同排量的小型发电机组、小型机动植保喷雾机、迷你越野全地形车的动力端，在做同平台动力改装时，也可基于该基础结构做轻量化调整，通过优化活塞裙部减重槽、连杆杆身的壁厚分布，在保证结构强度的前提下进一步降低往复质量，提升动力的高转响应特性。建模过程中所有配合面的尺寸公差、形位公差都参考量产内燃机零部件的行业标准设定，装配关系完全还原实机的连接逻辑，没有做简化或失真处理，可直接用于教学演示、逆向测绘参考、零部件结构优化的基础数模使用。
