垂直钣金属板夹持翻板提升夹具结构

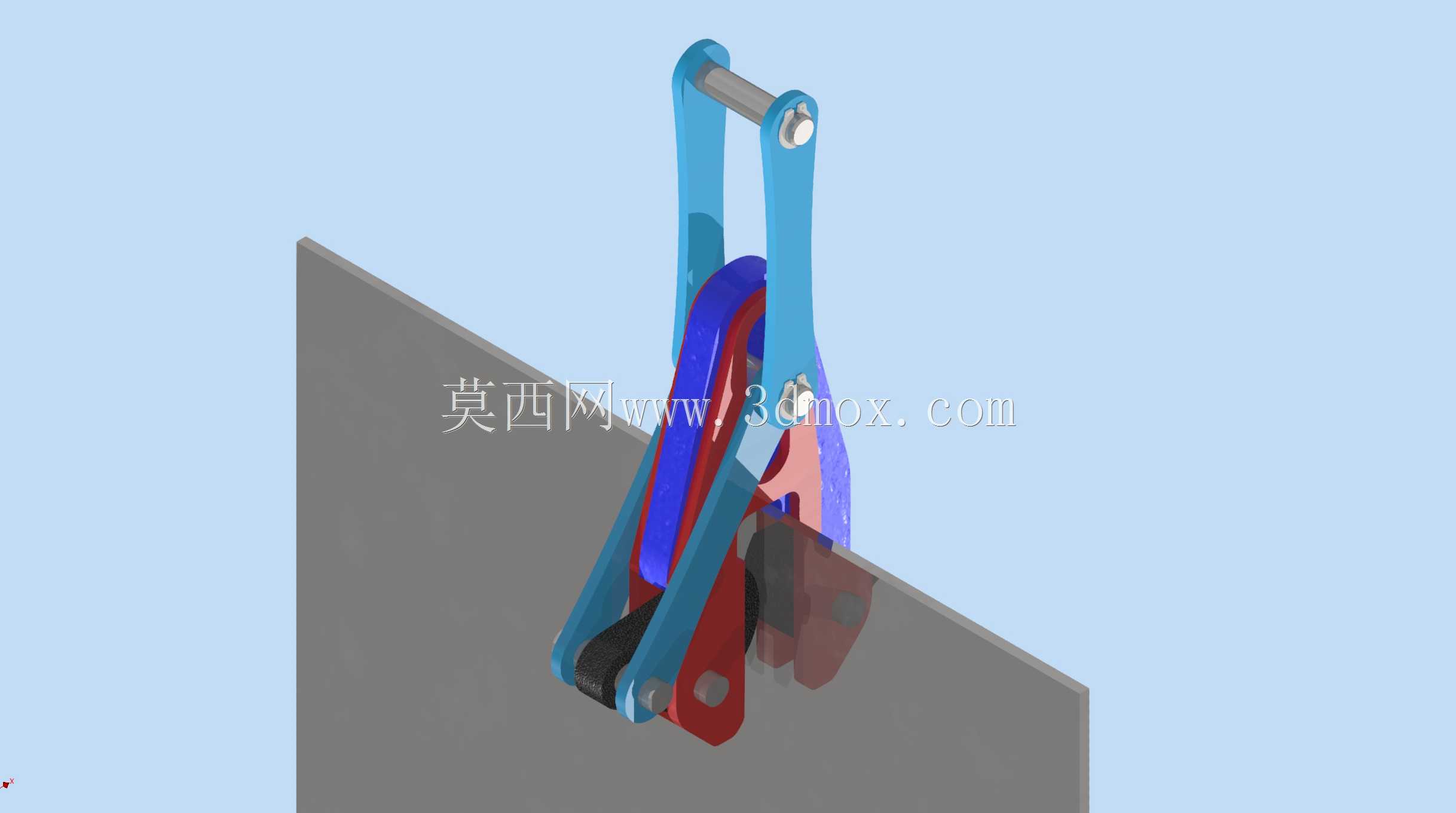

　　在钣金加工、金属板材仓储转运、冲压产线上下料的作业场景中，垂直类板材的夹持转运一直是工位布局优化的核心痛点——常规水平吊具需要预留板材水平抬升的回转空间，在窄通道、立式料架排布的车间内，往往需要额外拓宽作业通道，造成厂房面积利用率下降，而普通夹钳仅能完成夹紧动作，无法实现板材从垂直到水平或者180度翻面的姿态调整，需要额外配置翻转台或者人工辅助对位，既增加了作业环节的等待时间，也存在薄板边角剐蹭、板材坠落的安全隐患。这款夹持翻板提升结构，正是针对立式金属板的垂直提升、翻面转运需求设计的专用夹持机构，整体采用双组对称连杆的铰接布局，没有额外配置独立的夹紧动力源，依靠提升动作的拉力通过连杆力臂的力矩转换，自动实现对板材的同步夹紧，

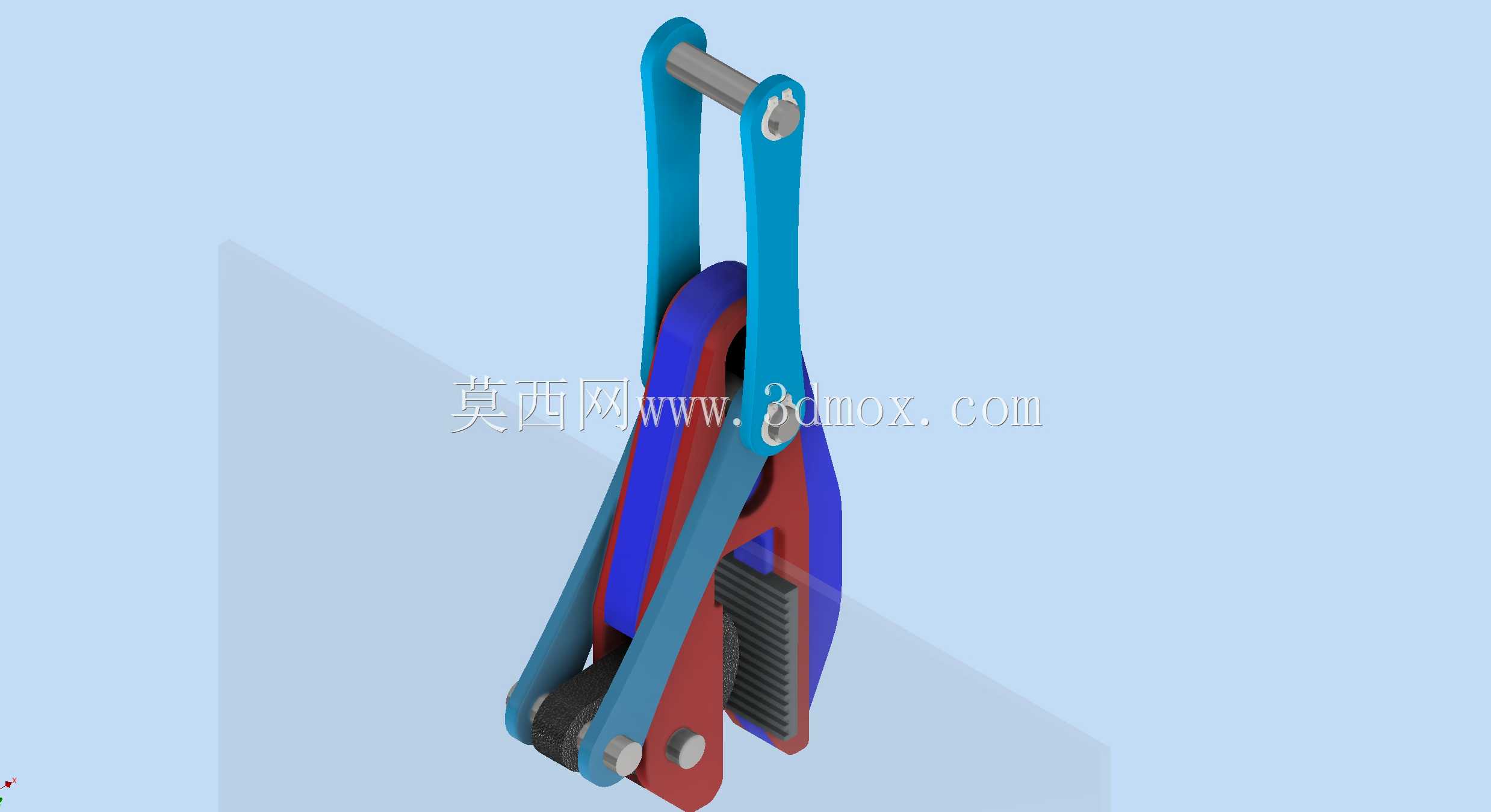

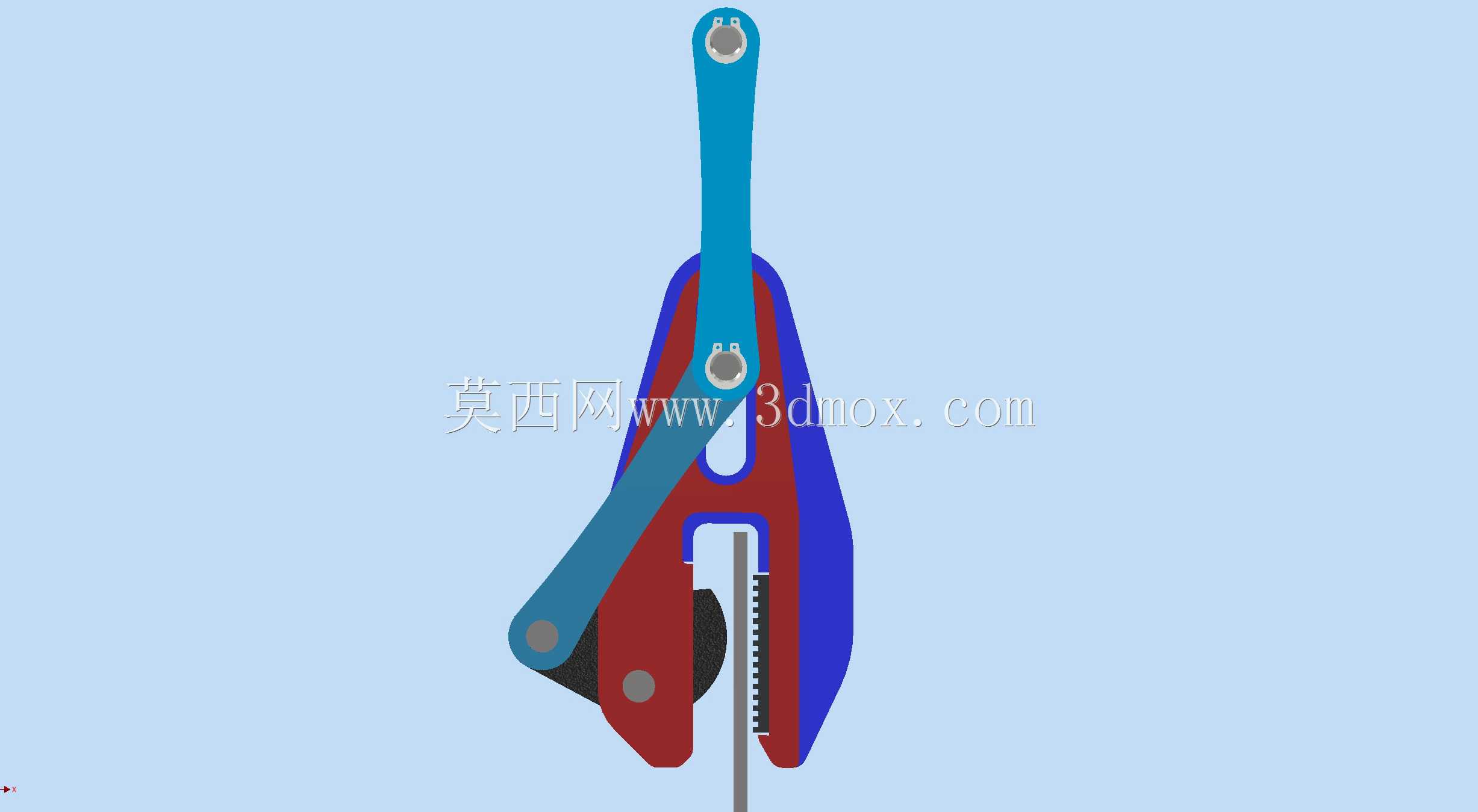

　　随着提升行程的推进，夹紧力随吊重自适应增大，避免薄板夹持变形或者厚板夹持打滑的问题。从结构设计逻辑来看，整个机构的核心是多连杆的力臂匹配设计：上端的铰接吊点直接对接车间的起重吊具或者提升机的执行端，两组长连杆作为主承力构件，下端的夹臂内侧贴合有防滑耐磨的贴合面，接触板材的位置做了圆弧过渡处理，避免夹持过程中在钣金表面留下压痕，适配表面质量要求较高的冷轧板、不锈钢板、覆膜铝板的转运需求。夹臂的铰接点位置经过反复的力矩校核，当吊点向上提升时，长连杆带动夹臂绕中间铰接轴转动，两个夹臂的下端同步向中间收拢，接触板材侧面后，提升力越大，夹臂对板材的正压力就越高，配合接触面的防滑结构，即使是表面光滑的油膜板材，也能保证夹持过程不出现滑移。

　　在翻板功能的实现上，整个夹持机构的铰接点预留了180度的回转间隙，当板材被提升到指定高度后，可通过外力推动板材绕吊点轴线完成整周翻转，不需要额外松开夹具重新对位，适配立式料架取料后转水平输送线、或者冲压工位上料前的板材翻面作业，相比传统的真空吸盘吊具，这套纯机械结构的夹具不需要配置气源、真空发生器等辅助配套设备，不存在吸盘磨损漏气、断电断气失压坠落的风险，在高温、多粉尘、有油污的焊接车间、钣金下料车间环境下，结构可靠性更高，日常维护仅需要定期检查铰接轴的润滑情况即可，没有易损的密封件、电气元件，长期使用的维护成本极低。从安装边界尺寸来看，这套夹持机构收拢状态下的横向宽度远小于常规水平吊具，夹臂张开的最大行程可适配不同厚度的金属板材，

　　从0.5mm的薄钣金到20mm以内的中厚钢板都能稳定夹持，吊点的安装尺寸可根据现场使用的提升机吊钩、电动葫芦吊具规格做适配调整，不需要对现有起重设备做大规模改造，可直接挂接在现有车间的起重设备上投入使用。在实际工位适配中，这套夹具可用于钣金车间立式料库的板材出库转运，替代原来需要人工配合撬棍、吊带的作业模式，单人即可完成板材的取料、提升、翻转、对位上料的全流程作业，作业效率相比传统模式提升40%以上，同时避免了人工搬运薄板时的边角割伤风险。在结构细节处理上，所有连杆的铰接位置都采用了耐磨衬套，减少长期铰接转动的磨损量，夹臂的受力部位做了加强筋处理，在保证整体结构强度的前提下，尽可能降低夹具自身的重量，减少提升过程中的无效负载，夹臂与板材接触的端面做了可拆卸的防滑垫块设计，垫块磨损后可快速更换，不需要整体更换夹臂构件，进一步降低长期使用的备件成本。针对不同的作业场景，这套夹持机构的连杆长度、夹臂张开行程可根据实际搬运的板材尺寸做参数化调整，比如针对大尺寸整张钣金的转运，可加长夹臂的接触长度，增大夹持接触面积，避免大尺寸薄板夹持时出现边角弯折变形；针对窄条型材的垂直提升，可缩小夹臂的接触宽度，适配小尺寸工件的夹持需求。整个机构的运动过程无卡滞点，所有铰接位置的转动间隙经过严格控制，提升过程中板材不会出现横向晃动，对位精度可满足冲压工位、激光切割上料工位的上料对位要求，不需要二次调整板材位置。
