滚珠丝杠滑动导轨式单轴直线传动模组

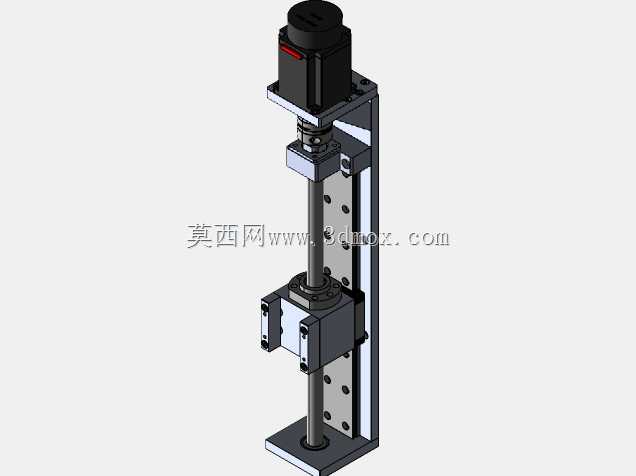

　　这款单轴直线传动结构，在3C电子小件装配、小型五金件上下料、实验室精密点胶工位这类需要短行程精准直线位移的场景里适配性极强，不少桌面级自动化工位的Z向抬升、X向短距离送进都会选用同结构方案，相比同步带传动的模组，它的传动刚性更强，启停位置的重复定位精度更稳定，不会出现长时间运行后皮带蠕变带来的位置偏移问题。从实际使用的角度看，这套结构的核心功能是将顶部伺服电机的旋转运动，通过滚珠丝杠副转化为滑座的直线往复运动，侧装的滑动导轨承担滑座的径向与倾覆力矩负载，避免丝杠承受额外的径向力，延长丝杠副的使用寿命。设计之初首先要确认的是行程边界，这款模组的有效行程覆盖常规桌面工位的100-300mm需求，底座采用一体式挤压铝型材加工，

　　安装面的平面度控制在0.02mm以内，导轨安装位与丝杠安装位的平行度公差严格控制在0.01mm/100mm，避免运行过程中出现卡滞、爬行的问题。滑座部分采用分体式锁紧设计，丝杠螺母与滑座通过止口定位后用内六角螺钉锁紧，导轨滑块同样通过定位销预定位后再锁付，装配时不需要反复修磨调整，只要按照工艺顺序锁付螺钉就能保证装配精度，对产线装配工人的技能要求更低，也能压缩整机组装的工时。顶部的电机安装座采用折边式结构，电机输出轴通过梅花形弹性联轴器与丝杠端部连接，联轴器可以补偿电机轴与丝杠的少量同轴度误差，避免电机轴承承受额外的径向载荷，同时也能缓冲启停瞬间的冲击，减少传动过程中的振动传递。安装边界方面，模组底座的两侧预留了标准T型槽，

　　既可以通过底部的安装孔直接锁在设备台面上，也可以通过T型螺母搭配铝型材框架搭建多轴组合结构，滑座的顶面预留了成组的螺纹安装孔，能够直接搭载气动夹爪、点胶阀、检测探头这类末端执行器，不需要额外设计转接板。滑动导轨的选型特意选用了低预压等级的滑块，空载运行时的阻力更小，搭配导程5mm的滚珠丝杠，电机每旋转一圈滑座前进5mm，搭配1000线增量式编码器的伺服电机，很容易就能实现0.01mm级的位置调节，完全能满足小件装配、精密点胶这类工位的精度要求。结构设计上还做了防异物的考量，滑座的上下两端都预留了防尘刷安装位，运行时可以刷掉导轨和丝杠表面附着的细小切屑、灰尘，避免硬质颗粒进入导轨滑块或者丝杠滚道内部造成滚道划伤，

　　在有少量粉尘的机加工上下料工位也能稳定运行。另外丝杠的两端都采用了角接触球轴承成对安装的支撑结构，固定端轴承可以承受丝杠运行过程中的轴向载荷，支撑端采用浮动支撑结构，能够补偿丝杠长时间运行发热带来的长度伸长量，避免丝杠热变形后出现弯曲、运行阻力变大的问题。实际调试过程中，只需要调整导轨滑块的预紧力以及丝杠螺母的间隙，就能让滑座在全行程内运行顺畅，没有卡顿或者间隙过大的问题，不需要复杂的参数调试，对于快速搭建自动化原型机的工程师来说，能够大幅缩短设计和调试周期，不需要从零开始计算丝杠选型、导轨负载、电机安装位的尺寸，直接基于这套结构调整行程、安装孔位就能快速适配不同的工位需求。
