小型防水钮子开关结构三维造型

　　这款小型摇臂式钮子开关的三维造型，完整还原了面板安装类手动控制元件从操作端到接线端的全部结构细节，建模过程中优先保证各配合部位的尺寸逻辑与实物装配关系一致，没有为了渲染效果省略密封、锁紧、接线这类直接影响选型和安装的结构。

　　从实际使用场景来看，这类开关广泛出现在工业控制操作台、小型机电设备面板、户外检测仪器、改装车辆控制盒以及老式配电操作回路里，用来完成两路或多路信号的手动通断、状态切换。和普通面板按钮相比，钮子开关依靠拨杆的摆动位置保持触点状态，操作人员不用持续按压，拨杆的朝向也能直观反馈当前回路处于接通还是断开档位，在戴手套操作、视线需要兼顾设备运行状态的工况下，识别和操作都更直接。

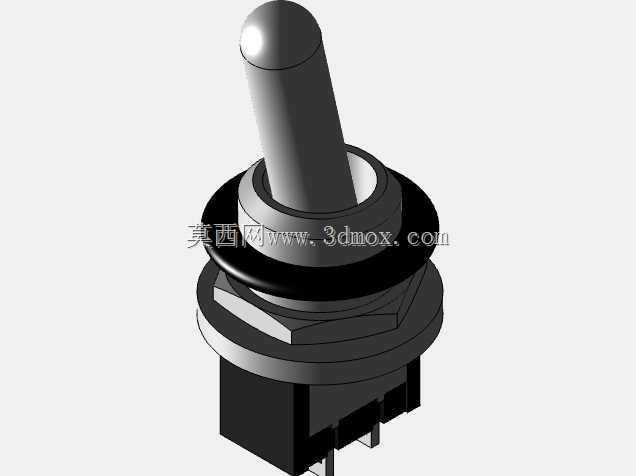

　　模型最上方是圆润端头的金属操作拨杆，杆身做了细长圆柱过渡，顶端的球形弧面避免操作时硌手，拨杆从面板上方伸出的长度控制在常规手指拨动范围内，既不会因为伸出过短导致施力不便，也不会因杆身过长在设备搬运、面板磕碰时被意外扳动。拨杆根部穿过黑色橡胶密封护套，这部分是防水防尘结构的核心：护套采用带多道褶皱的软质形态，随拨杆左右摆动产生形变，同时把转轴活动间隙完全包裹住，避免面板外侧的水淋、粉尘沿活动缝隙进入开关内部，对应户外设备、清洗工况下的防护需求。

　　护套下方是带六角贴合面的金属安装锁紧螺母与螺纹套筒，建模时保留了外螺纹段、六角拧动面以及下方的平垫圈结构。面板安装时，开关主体从面板背面穿入预制安装孔，正面套上密封垫圈后旋紧锁紧螺母，六角面可以用普通开口扳手施加扭矩，把开关牢牢压在面板开孔处，这一圈配合同时承担机械固定和面板接缝密封的作用。安装边界方面，这类小型钮子开关的面板开孔通常采用标准圆孔，螺纹套筒外径适配常规开孔尺寸，锁紧螺母的六角对边尺寸决定了面板上需要预留的扳手空间，布局面板时不能在螺母周边紧贴布置其他元件，否则装配时工具无法就位。

　　螺母下方的开关基座采用多边形台阶造型，基座侧面的扁位可以卡在面板防转槽内，旋紧螺母时避免整个开关跟着转动，保护背面接线端子不被扭扯。基座下部是黑色绝缘壳体，内部容纳触点弹片、换向机构和接线端子，壳体底部伸出的插片式接线端按照快插端子的间距排布，接线时可以直接压接标准插簧，也适合焊接导线，端子之间保留足够的爬电间隙，满足低压控制回路的绝缘要求。

　　建模时的结构处理思路完全围绕实物装配逻辑展开：拨杆与内部转轴采用同轴约束，橡胶护套的褶皱段做出均匀壁厚，保证形变示意符合软胶件的实际形态；金属螺纹段还原了牙型轮廓，六角螺母的对边、厚度尺寸按照标准紧固件比例绘制；绝缘壳体的分型面、端子插槽位置都和量产零件保持一致。整个模型没有做无关的夸张造型，所有外轮廓尺寸都服务于安装：面板以上仅保留操作拨杆和密封护套，占用面板正面空间极小；面板下方的基座和接线端长度紧凑，在控制盒内部深度有限的情况下，也能留出导线弯折和端子插拔的空间。

　　在设备选型阶段，结构工程师可以直接调用这套模型完成面板开孔校验、操作件布局干涉检查，确认拨杆摆动范围内不会碰到周边指示灯、按钮或者箱体内壁；电气设计人员也能通过端子位置核对走线长度和接插件选型。模型把开关的活动操作部分、面板固定部分、密封防护部分、后端接线部分分层表达，既能用于产品结构展示，也可以作为整机三维布线、面板装配设计时的标准元件参考。
