工业立式不锈钢储料仓组支撑结构设计

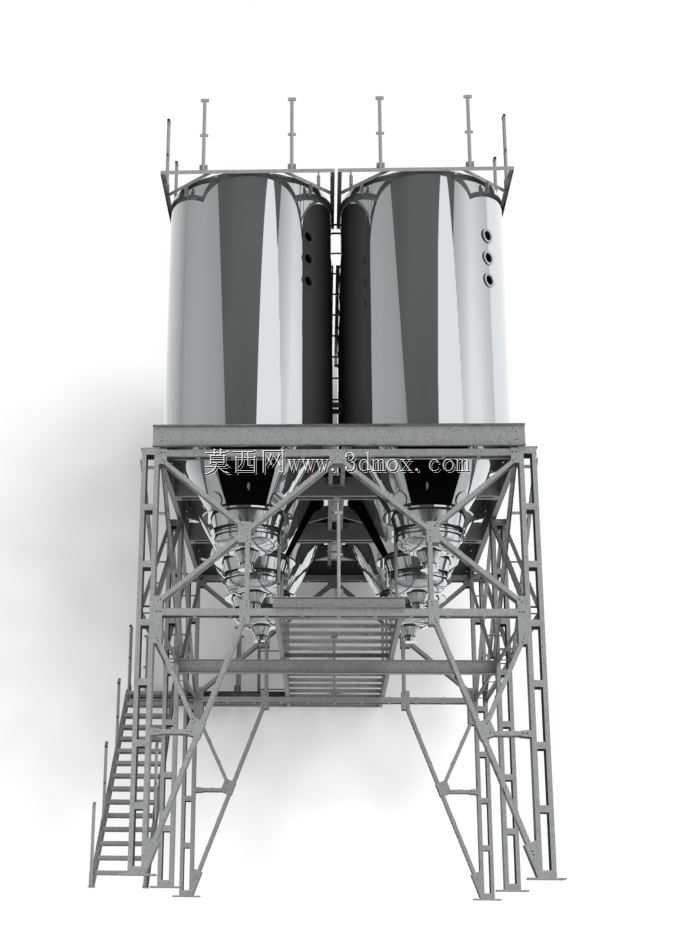

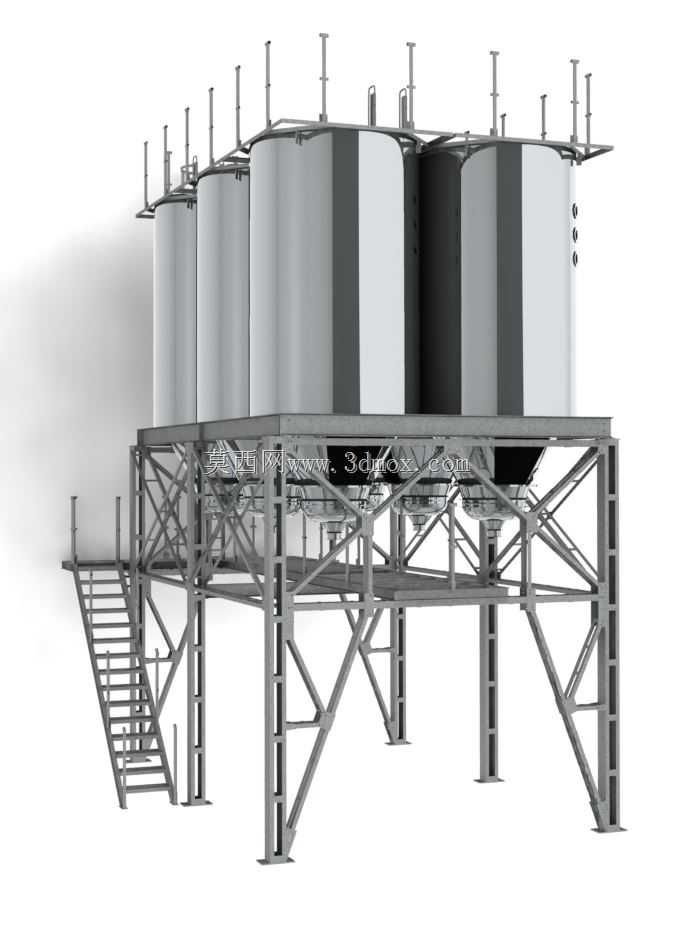

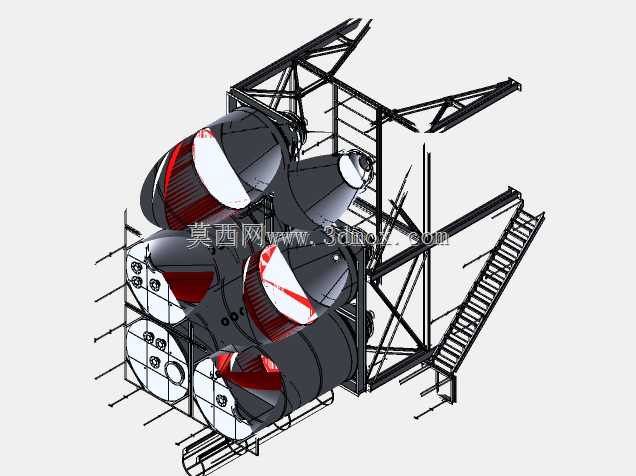

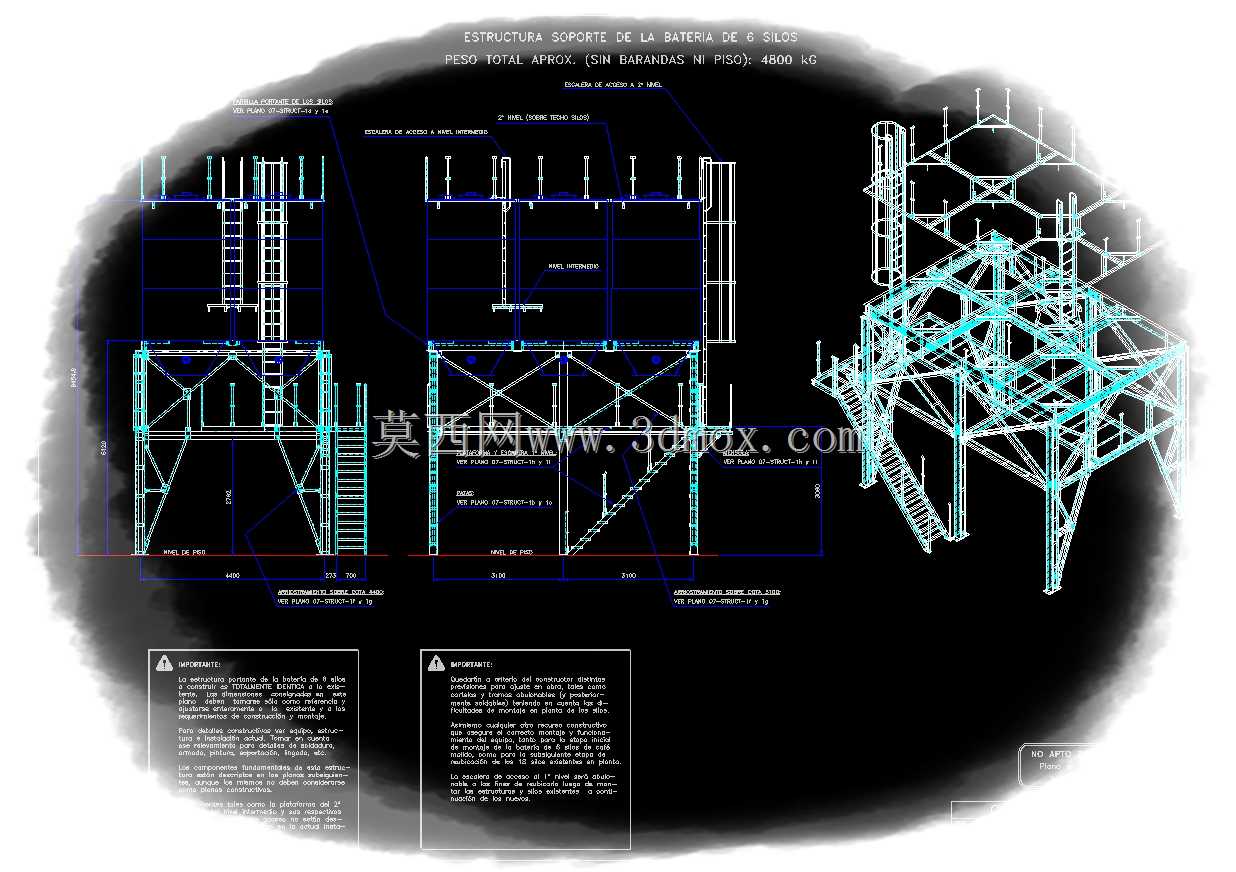

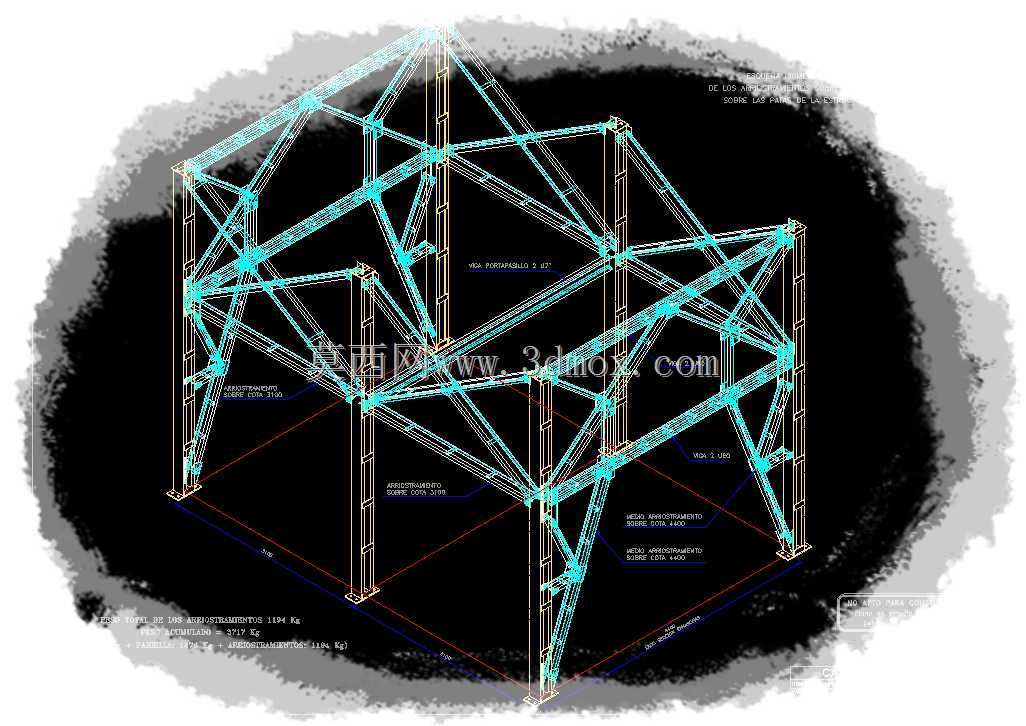

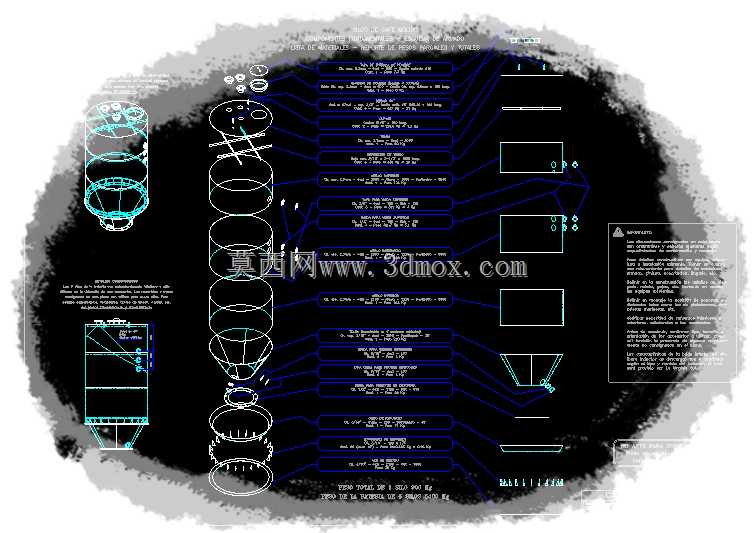

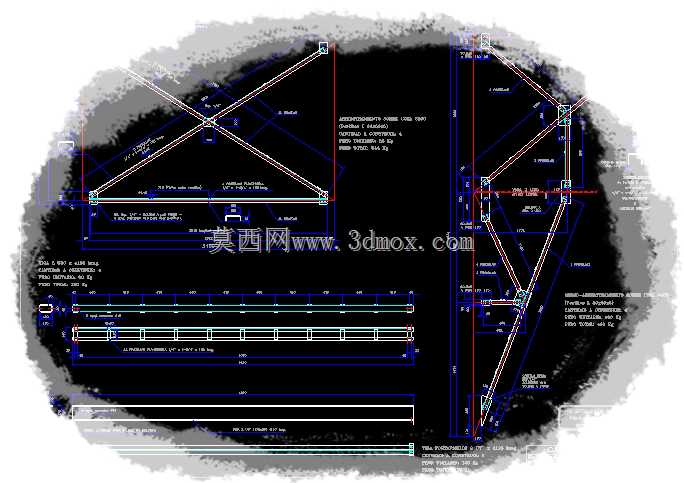

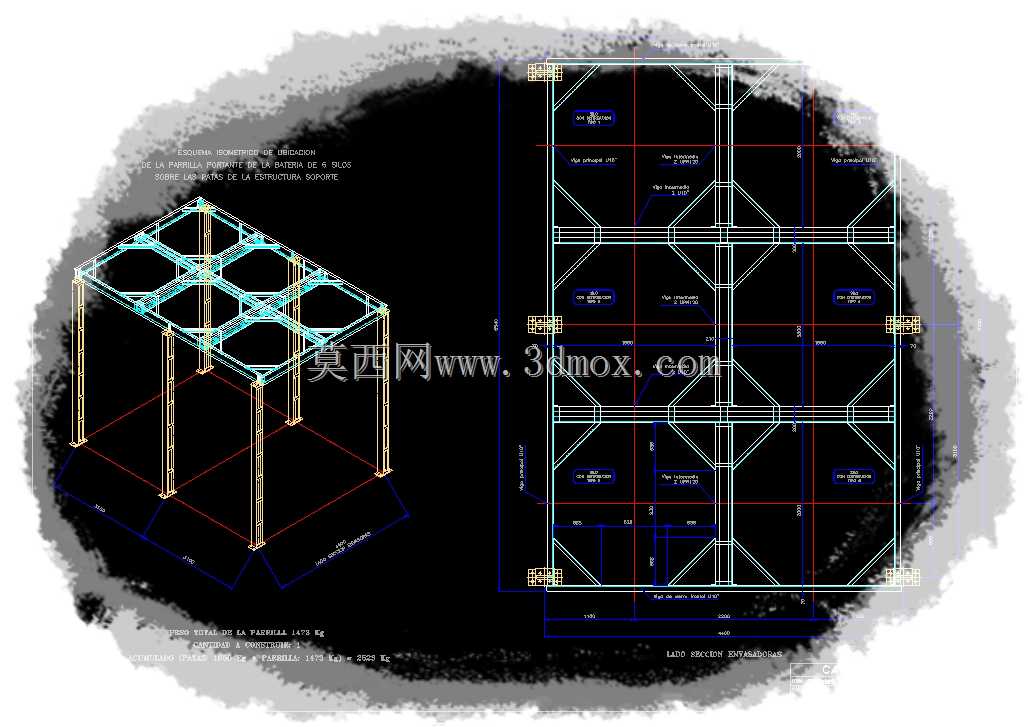

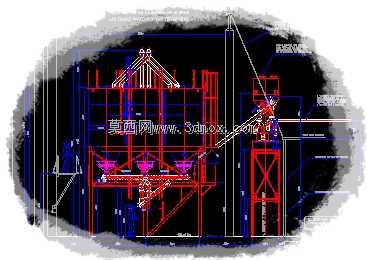

　　这套立式储料仓组的三维结构，核心面向散状固体物料的中转存储场景，常见于食品加工、精细化工、塑料改性、粮食加工等生产车间的原料暂存工序，承担上游工序来料缓存、下游工序均匀供料的衔接作用，避免生产流程因前后段节拍差出现断料或堆料问题。从结构设计逻辑来看，单仓采用上直下锥的筒体结构，直筒段为等径圆柱结构，最大化单位占地面积的存储容积，锥段采用大倾角斜壁设计，角度匹配常见散料的安息角参数，避免粉料、粒料在仓壁挂料、架桥，保证物料依靠自重就能顺畅从底部出料口排出，不需要额外增设复杂的破拱装置就能适配大部分流动性较好的颗粒、粉状物料。支撑结构采用桁架式方管焊接框架，相比整块钢板焊接的支撑腿，桁架结构在保证整体承载强度的前提下，

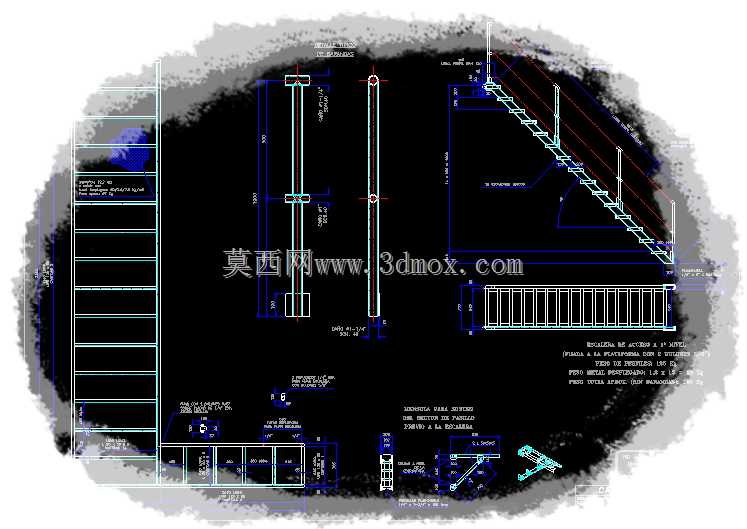

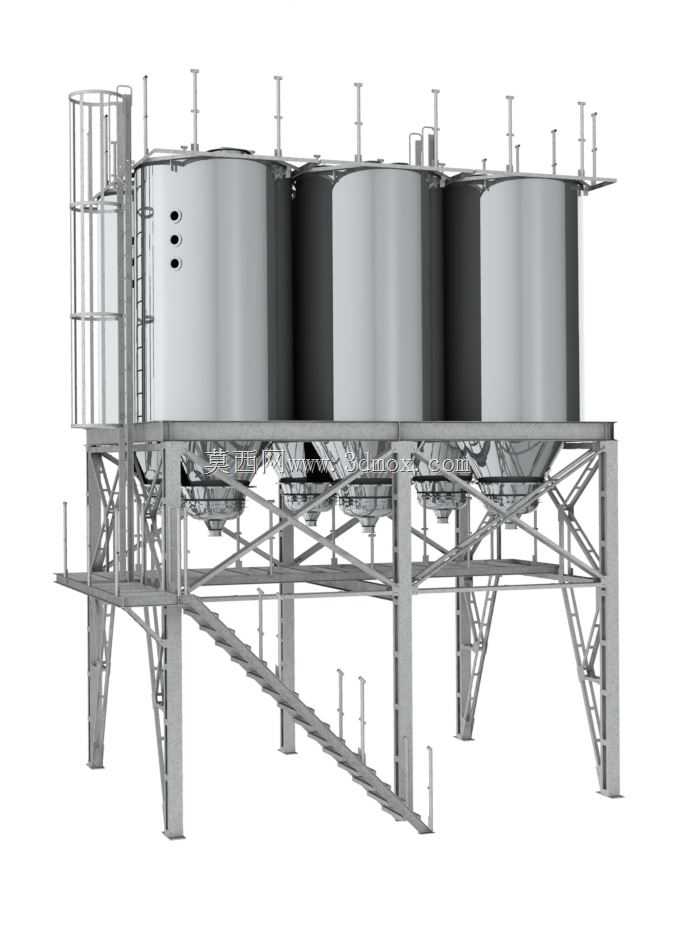

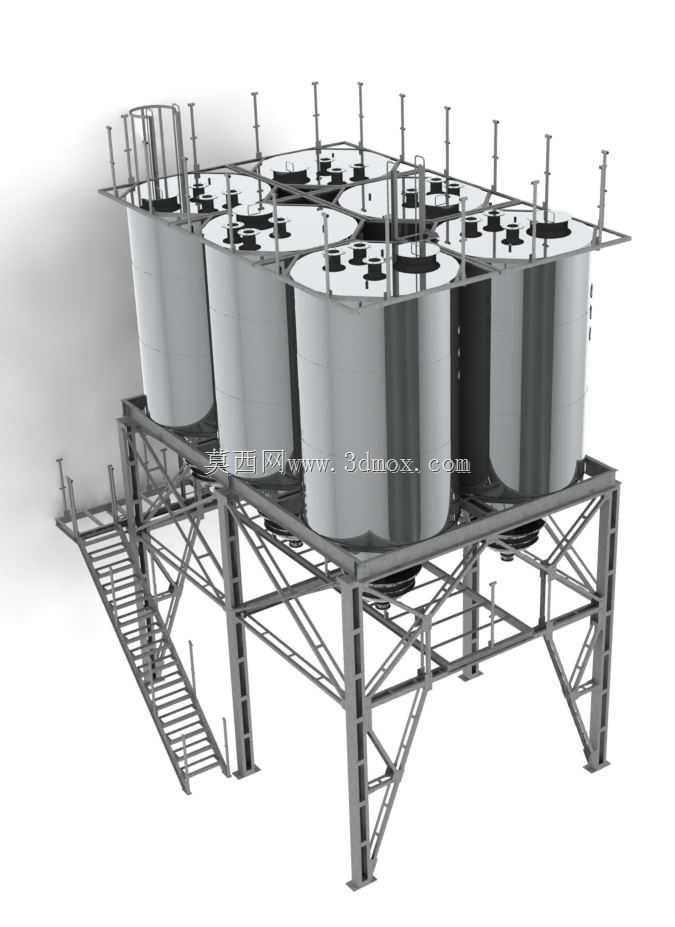

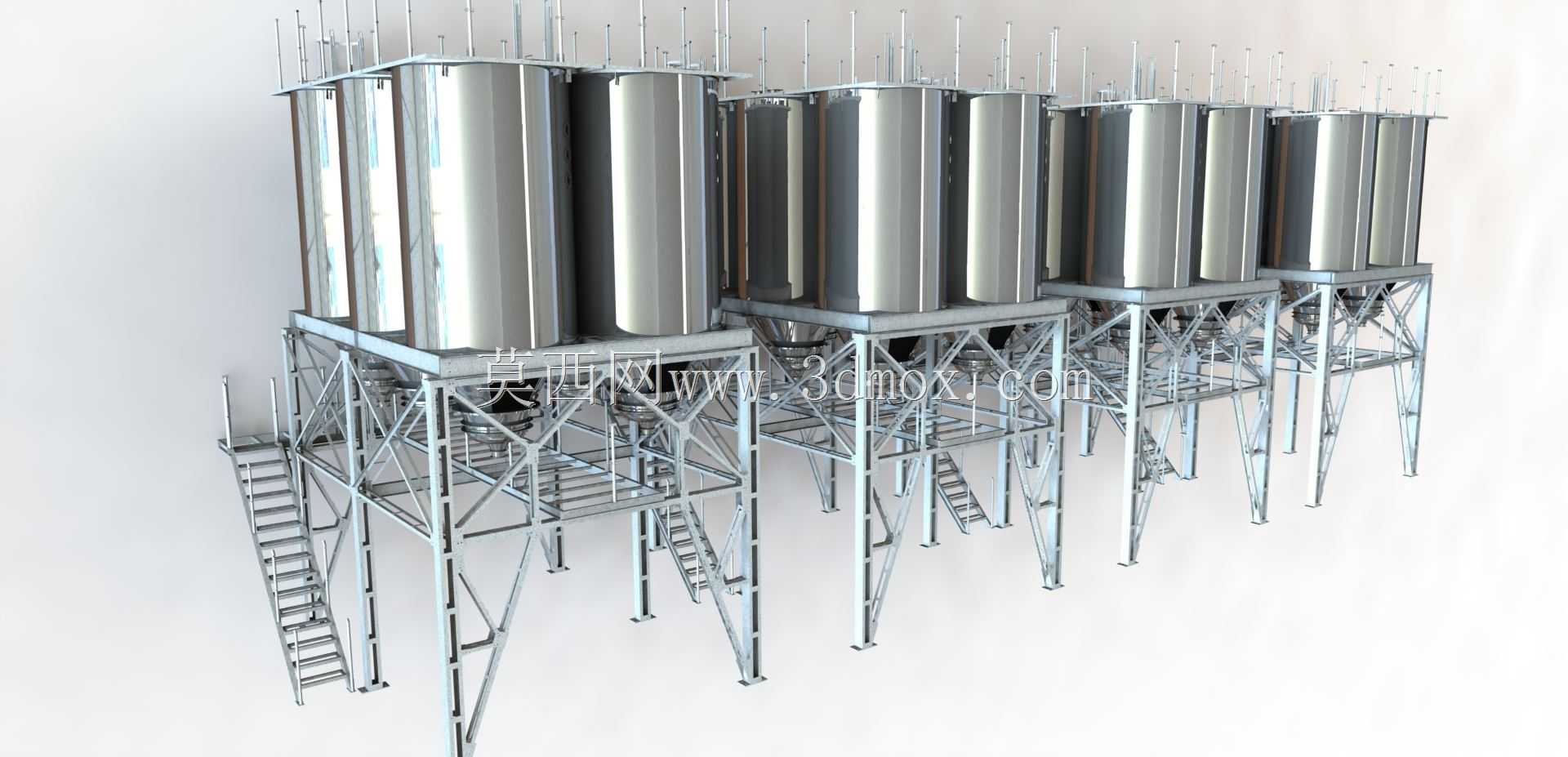

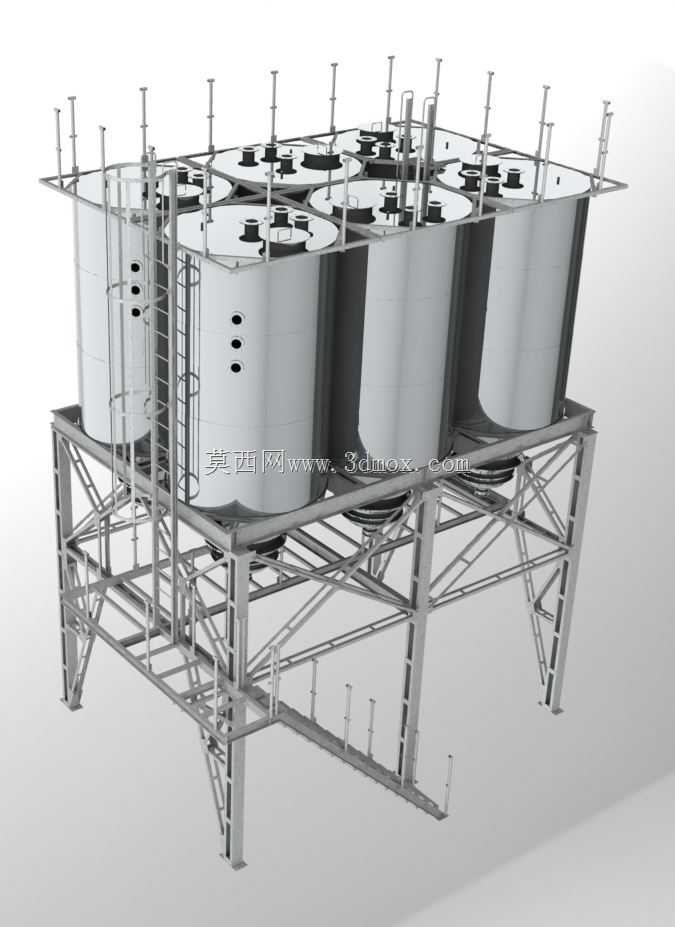

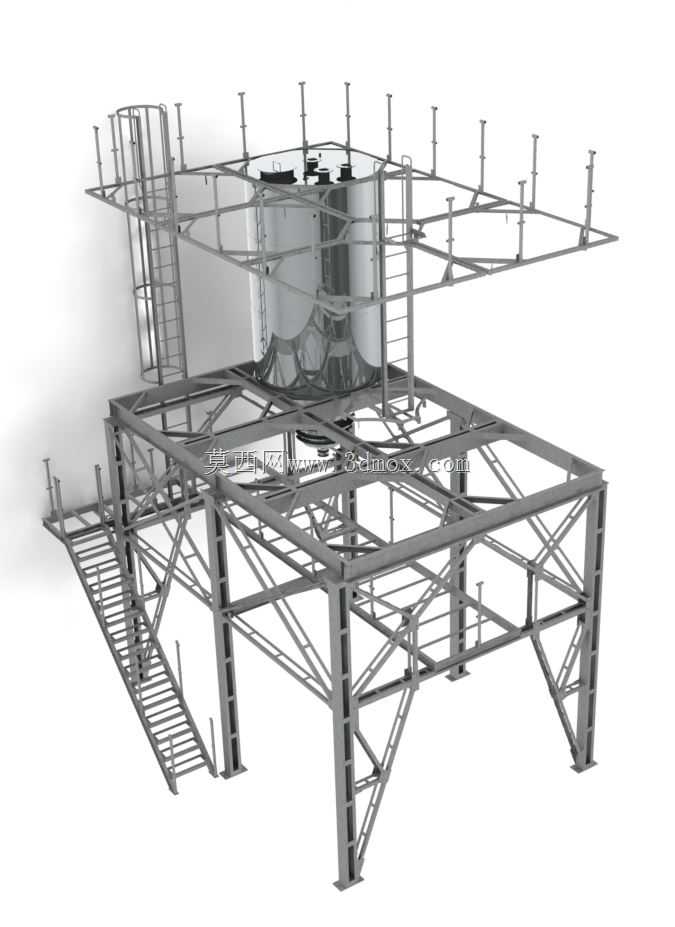

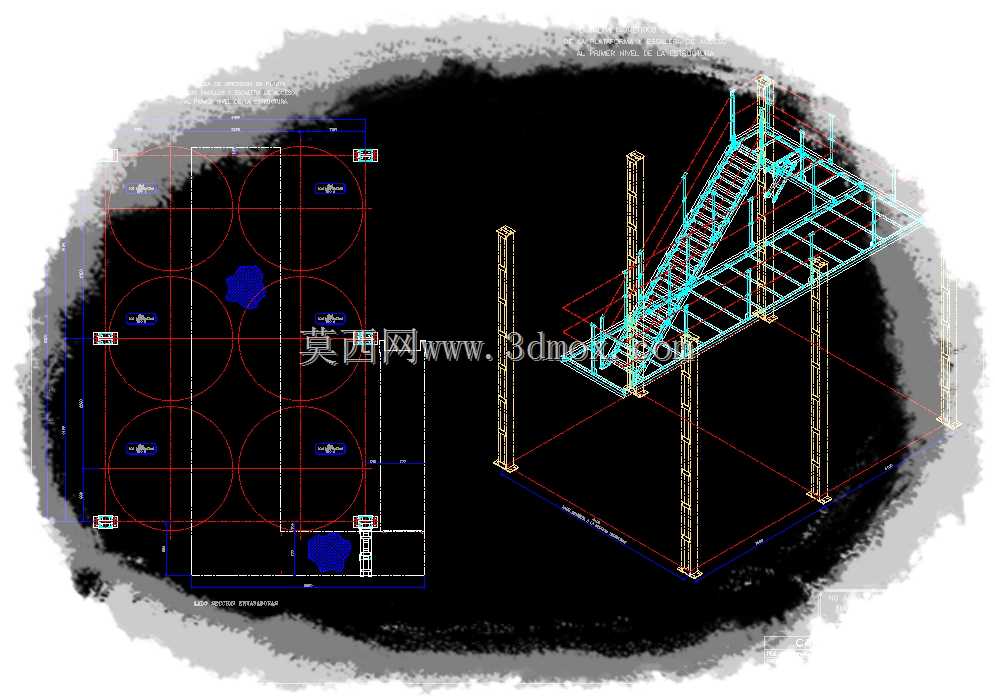

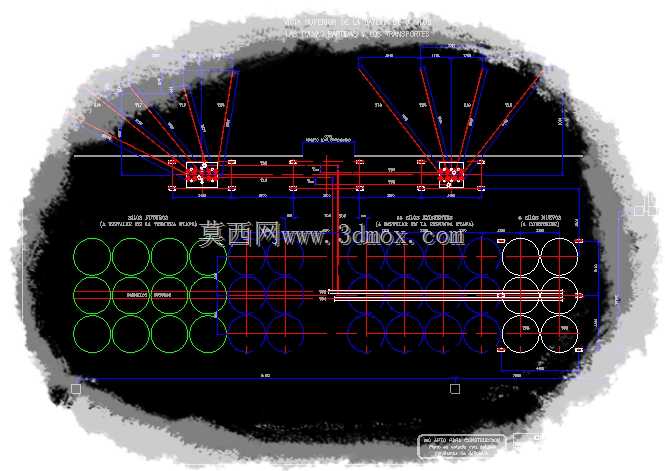

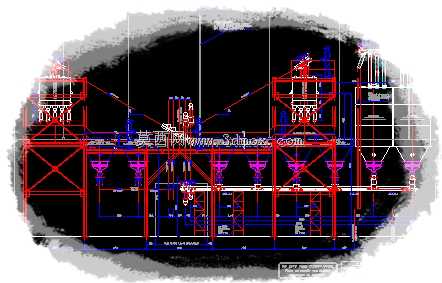

　　大幅降低了整体自重，同时框架的交叉斜撑形成了稳定的三角形受力结构，能够承受满仓状态下物料的垂直载荷，以及车间内通风、设备运行带来的水平侧向载荷，避免料仓满载时出现失稳倾斜。每个单仓配套独立的爬梯与顶部操作平台，爬梯踏步采用防滑花纹板结构，倾斜角度符合工业操作平台的安全设计要求，顶部平台预留了护栏安装位与人孔操作空间，方便运维人员定期进入仓内清理余料、检查内壁磨损情况。多仓并排布置的排布方式，是针对多配方、多物料并行生产的场景设计，不同仓体可以分别存储不同品类的原料，通过底部各自的出料阀控制出料，配合计量螺杆或者真空上料设备就能实现多物料的自动配比供料，相比单仓反复换料的生产模式，能大幅减少换料清仓的时间，降低不同物料交叉污染的风险。

　　从安装边界来看，单仓直筒段的外径控制在常规车间通道的允许通行宽度范围内，整组料仓的底部支腿高度预留了足够的出料设备安装空间，能够在支腿之间布置旋转阀、计量秤、输送管道等出料配套设备，不需要额外抬高地面或者开挖地坑，降低车间的基建改造成本。仓体顶部预留了进料口、排气口、除尘口的安装法兰位置，进料口位置偏向直筒段侧壁，避免进料时物料直接冲击锥段与直筒段的焊接接缝，减少长期冲刷带来的焊缝磨损问题，排气口与除尘口对接车间的除尘系统，避免进料时仓内正压携带粉尘外溢，满足车间的职业卫生防尘要求。细节结构上，仓体所有焊接接缝都采用连续满焊工艺，内壁打磨至光滑无毛刺，避免物料残留缝隙出现霉变、结块，不锈钢材质的仓壁能够适配有一定腐蚀性的物料存储，

　　也能满足食品、医药行业的卫生级接触要求，不需要额外做内衬防腐处理。支腿底部设计了带地脚螺栓孔的安装底板，安装时通过膨胀螺栓与混凝土地面固定，底板与地面之间可以加装减震垫，减少出料时物料流动带来的振动传递到车间建筑结构。相邻仓体的支撑框架之间设置了横向连接拉杆，将多个单仓的支撑结构连成整体，进一步提升整组设备的抗侧倾能力，即使单个仓体出现偏载受力，载荷也能通过横向拉杆分散到其他仓体的支撑结构上，避免单仓受力过载。爬梯与支撑框架之间采用螺栓连接而非满焊固定，方便后期根据车间实际布局调整爬梯的朝向，适配不同方向的操作通道需求。锥段外壁预留了振动器的安装位，如果存储流动性较差的细粉料，可以在对应位置加装仓壁振动器，通过高频振动破坏物料的架桥结构，保证出料顺畅，不需要对原有仓体结构做二次切割改造。
