小型家用燃煤采暖加热炉结构设计

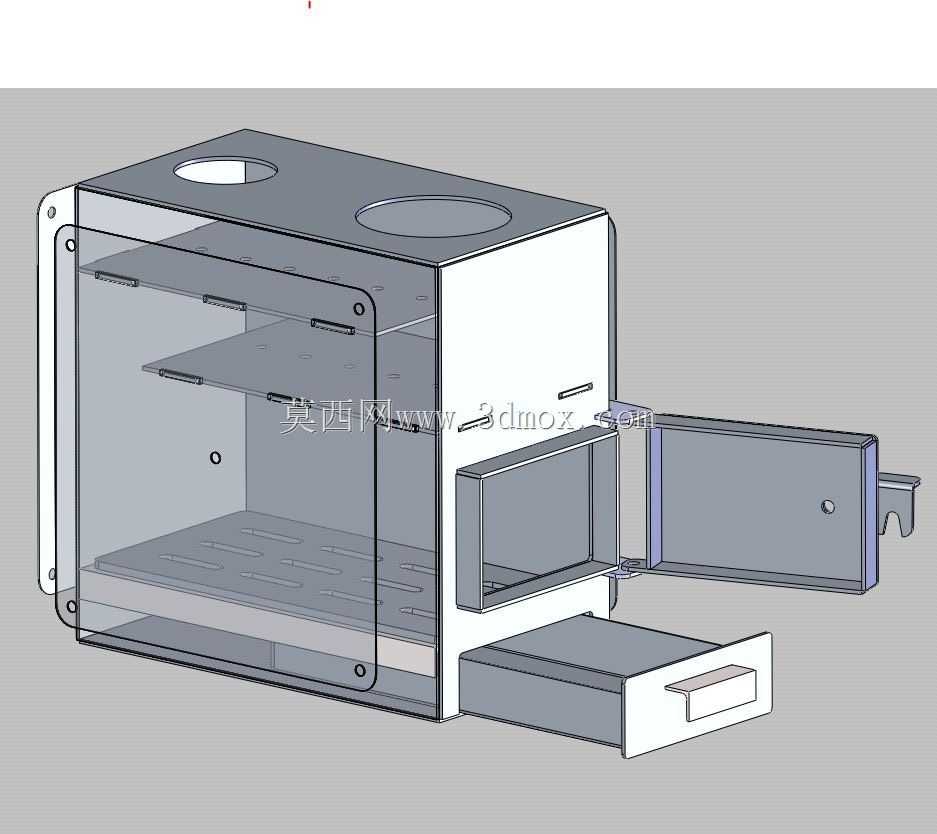

　　这款小型加热炉的三维结构设计，核心面向小型独立空间的采暖与简易加热需求，常见于野外临时作业棚、小型作坊辅助工位、乡村自建房附属空间的局部取暖场景，也可适配临时施工营地的简易炊事加热需求，整体结构围绕燃煤燃烧的热利用逻辑展开，没有冗余的装饰性结构，所有钣金折弯、焊接预留位都围绕实际加工的可行性做了对应设计。从结构布局来看，炉体整体采用4mm厚度的钢板弯折成型，这个厚度选型是经过燃烧工况的热变形校核的，常规燃煤燃烧时炉壁温度在300-500摄氏度区间，4mm的普通碳素钢板在持续高温下的变形量能控制在可接受范围，不会因为长期冷热交替出现焊缝开裂、炉体变形漏烟的问题。炉体顶部预留了两个圆形接口，大尺寸接口是主排烟通道的安装位，

　　小尺寸接口可适配二次换热管路或者温感探头的安装，方便后续根据实际使用场景加装余热利用组件。炉体正面设置了上下两个功能舱门，上方的大尺寸舱门是燃料添加口，开合角度做了限位设计，添加燃料时不会因为门体过度翻转磕碰周边物体，舱门内侧预留了耐火衬层的安装空间，可根据使用需求填充耐火水泥或者硅酸铝纤维棉，降低舱门位置的散热损失，同时避免门体高温烫伤操作人员；下方的抽拉式结构是灰斗，用于承接燃烧后的煤灰，抽拉行程做了限位设计，清理灰渣时不会整个抽脱造成煤灰洒落，灰斗与炉腔之间设置了镂空炉排，炉排的开孔尺寸经过适配，既能保证燃煤燃烧的通风量，又不会让未燃尽的煤块掉落进灰斗造成燃料浪费。炉腔内部设置了两层分层搁架，这个结构并非用于置物，

　　而是作为二次补氧的导流板，让进入炉腔的空气形成折流，延长高温烟气在炉腔内的停留时间，提升热交换效率，同时也能在需要小型加热作业时，放置需要预热的小型工件，利用炉腔辐射热完成预热工序。从安装边界来看，这款炉体的外形尺寸控制在450x450x250mm，属于小型落地式安装的炉具，不需要做专门的混凝土基础，只要放置在平整的不可燃地面上即可，安装时需要注意炉体周边与木质墙体、布艺等可燃物预留至少200mm的安全距离，顶部排烟管需要向上延伸至室外，接口处要做密封处理防止烟气倒灌。设计过程中特意简化了整体的零件数量，除了门体铰链、抽拉导轨的标准件之外，其余结构件都可以通过激光切割、钣金折弯、焊接三道工序完成加工，不需要复杂的冲压模具，

　　适合小批量定制加工或者个人DIY制作。目前的结构预留了排气管的安装接口，后续可根据实际使用场景加装不同直径的排烟管，也可在排烟管位置加装防风帽、防火星网等附属小零件，适配不同地区的使用安全规范。炉体侧面预留了二次进风的调节风口安装位，可加装风量调节挡板，通过调整进风量控制燃烧速率，进而控制炉体的散热功率，满足不同温度需求下的使用场景。在结构强度校核上，所有焊接位置都预留了足够的焊接收缩余量，炉体边角位置做了圆弧过渡处理，避免尖锐边角造成安装、使用过程中的磕碰划伤，炉体底部预留了四个支脚的安装位，可根据地面平整度调整支脚高度，保证炉体放置平稳，不会因为地面不平出现晃动。
