面向铸造阀门铣削加工的高刚性数控加工设备

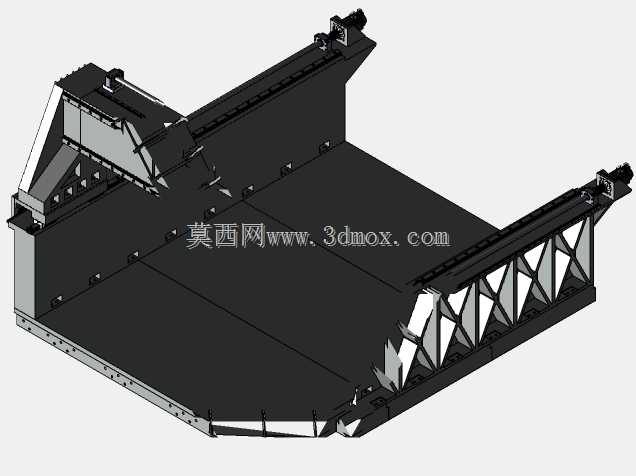

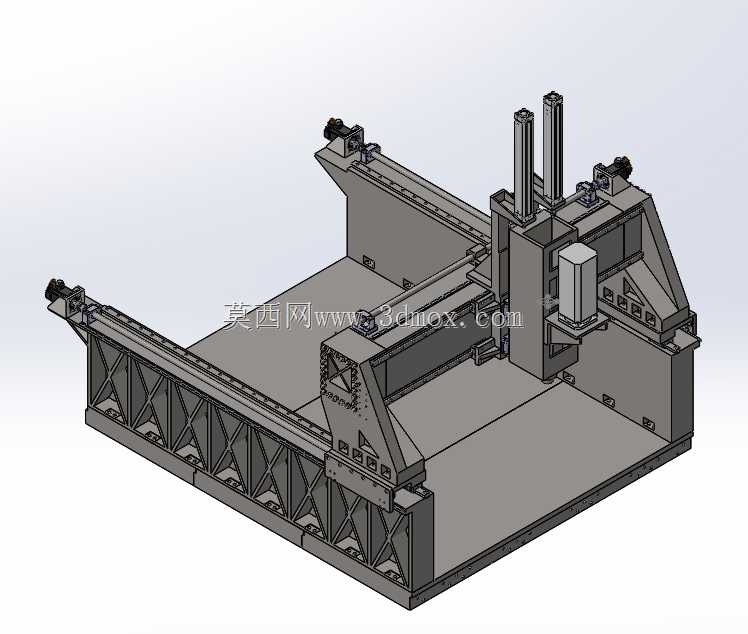

　　在铸造阀门的生产加工环节，闸阀、球阀这类铸件的流道面、密封配合面、法兰端面的铣削加工长期存在装夹变形大、切削震颤明显、加工精度一致性差的痛点，这类铸件本身毛坯余量不均、表皮硬度波动大，普通龙门铣在长行程加工大规格阀件时，横梁悬伸带来的刚性衰减会直接导致密封面平面度超差，后续研磨工序的工作量会成倍增加，这台设备的结构设计就是完全围绕这类加工场景的痛点展开的。从整体布局来看，设备采用了固定龙门式的床身结构，两侧立柱与底部床身做了一体化的筋格强化设计，X向行程覆盖大口径闸阀的最大装夹尺寸，工作台面预留了通用T型槽安装位，可适配不同规格的阀门专用夹具，安装时不需要额外做地基二次灌浆，床身底部的调平螺栓可直接在硬化车间地面完成水平校准，

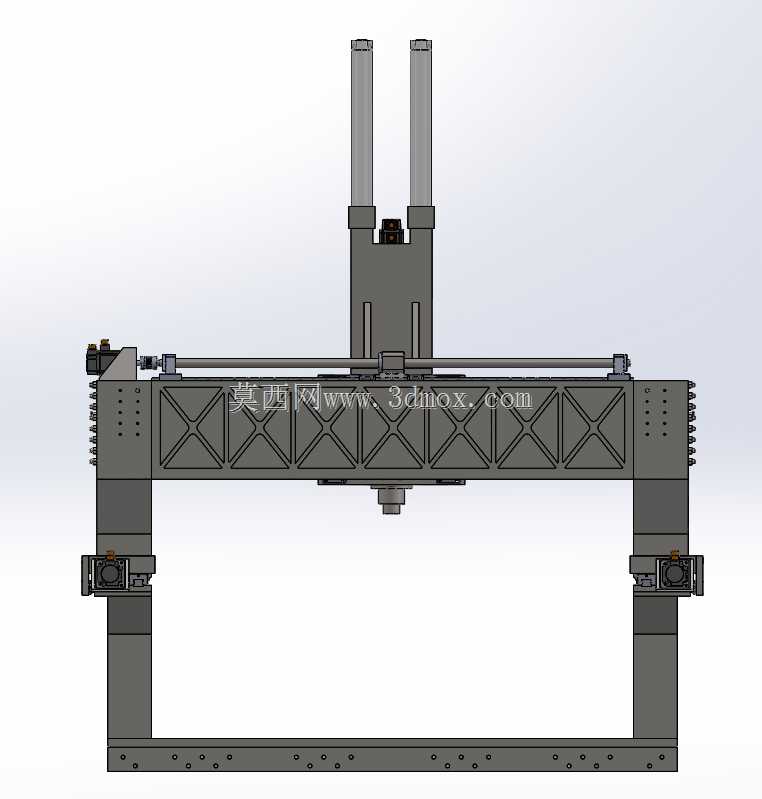

　　整体安装边界的长宽尺寸预留了两侧排屑器、操作站的安装空间，不会和车间现有物流通道产生干涉。横梁部分的设计没有采用常规的矩形焊接梁结构，而是通过拓扑优化算法去除了非受力区域的冗余材料，在保证横梁自身抗弯截面模量的前提下降低了移动部件的整体重量，横梁内部的X向导轨采用了宽间距的滚柱线轨配置，滑块安装面做了刮研处理，保证切削时导轨受力均匀，不会出现局部载荷集中导致的导轨磨损加快问题。Z向滑枕的设计采用了双缸配重结构，两个对称布置的气缸直接连接滑枕两侧的配重连接座，相比传统的重锤配重结构，气缸配重的响应速度更快，在Z轴快速进给时不会出现配重滞后带来的伺服电机负载波动，同时也避免了重锤晃动带来的加工震颤，滑枕端面可直接安装铣削动力头，

　　也可根据加工需求更换角度头完成阀座内锥面的铣削加工。在设计验证阶段，针对铸造阀门加工时的大切深、断续切削工况，对床身、横梁、滑枕的连接部位做了有限元模态分析，优化了筋板的布置角度，让设备的固有频率避开了常用铣削参数下的切削激振频率，实际加工时即使采用大进给量铣削铸件表皮，刀纹的一致性也能满足后续精加工的余量要求。设备的Y向传动采用了双丝杠驱动结构，两侧丝杠同步带轮做了预紧消隙处理，保证横梁移动时的同步精度，避免长行程下的横梁偏摆，X、Y、Z三个轴的丝杠两端都采用了固定支撑结构，预拉伸量根据丝杠长度做了匹配设置，长时间加工时的热伸长量控制在精度允许范围内。工作台的承载能力按照最大规格的铸造阀门重量做了冗余设计，

　　台面的平面度在全行程范围内保持稳定，即使放置偏重的偏心阀件，也不会出现台面倾斜导致的加工角度偏差。设备两侧的防护结构采用了伸缩式钢板护罩，可阻挡铸铁切屑和切削液进入导轨、丝杠传动区域，护罩的滑动面做了耐磨处理，长期使用不会出现卡滞问题。从加工适配性来看，这台设备除了可完成闸阀、球阀的法兰面、密封面铣削外，更换夹具后也可完成其他大型铸造结构件的平面铣削、钻孔工序，整体结构的刚性储备足够应对黑色金属铸件的粗、精加工连续作业需求，不需要在粗加工后额外安排时效静置工序，可直接在一次装夹下完成大部分铣削加工内容，有效缩短了阀件加工的周转时间。
