电火花加工用可调角度EROWA电极夹持座

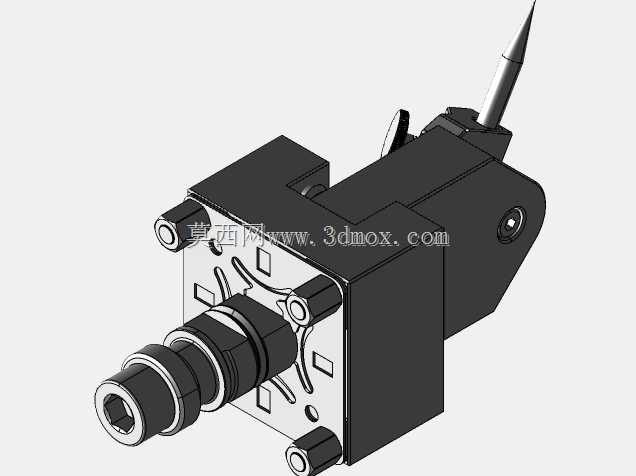

　　在精密模具加工、精密零部件电火花成型加工场景中，电极的装夹定位精度直接决定了放电加工的最终尺寸精度与位置一致性，这款可调角度电极夹持座正是针对电火花加工场景下的斜向电极装夹需求设计的专用工装部件。从结构设计来看，夹持座顶部采用标准EROWA快换接口，可直接适配主流EROWA夹具系统的定位基准，无需额外制作转接板即可实现快速换装，接口处的定位销与锁紧螺母配合，能够保证重复装夹的定位精度控制在微米级，满足多工序、多电极轮换加工的精度要求。夹持座主体采用黄铜材质加工，具备良好的导电性与结构刚性，在放电加工过程中可有效传导加工电流，减少接触电阻带来的放电不稳定问题，主体上均匀布置的四个锁紧螺孔，可根据电极柄部尺寸调整锁紧力度，

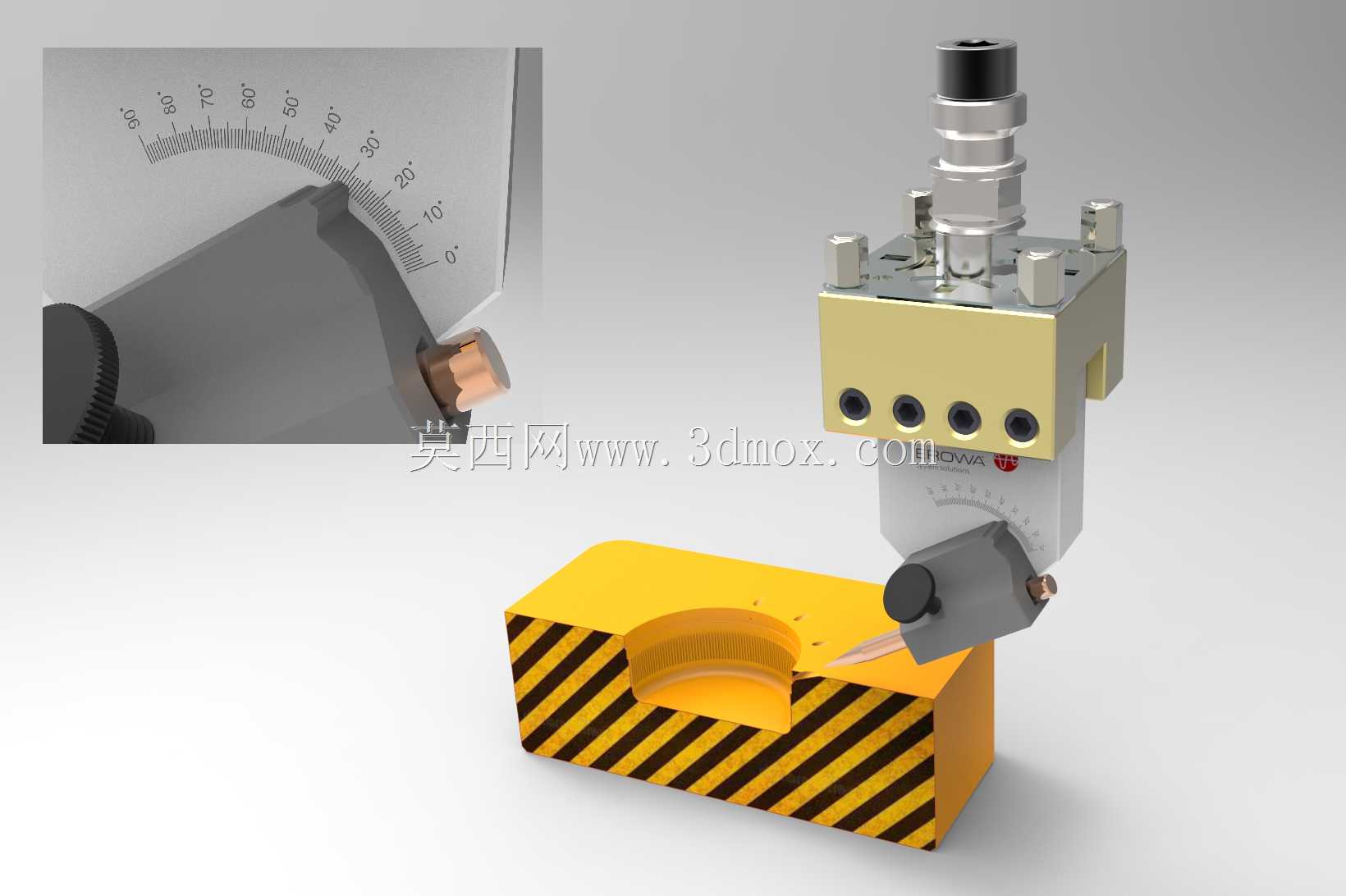

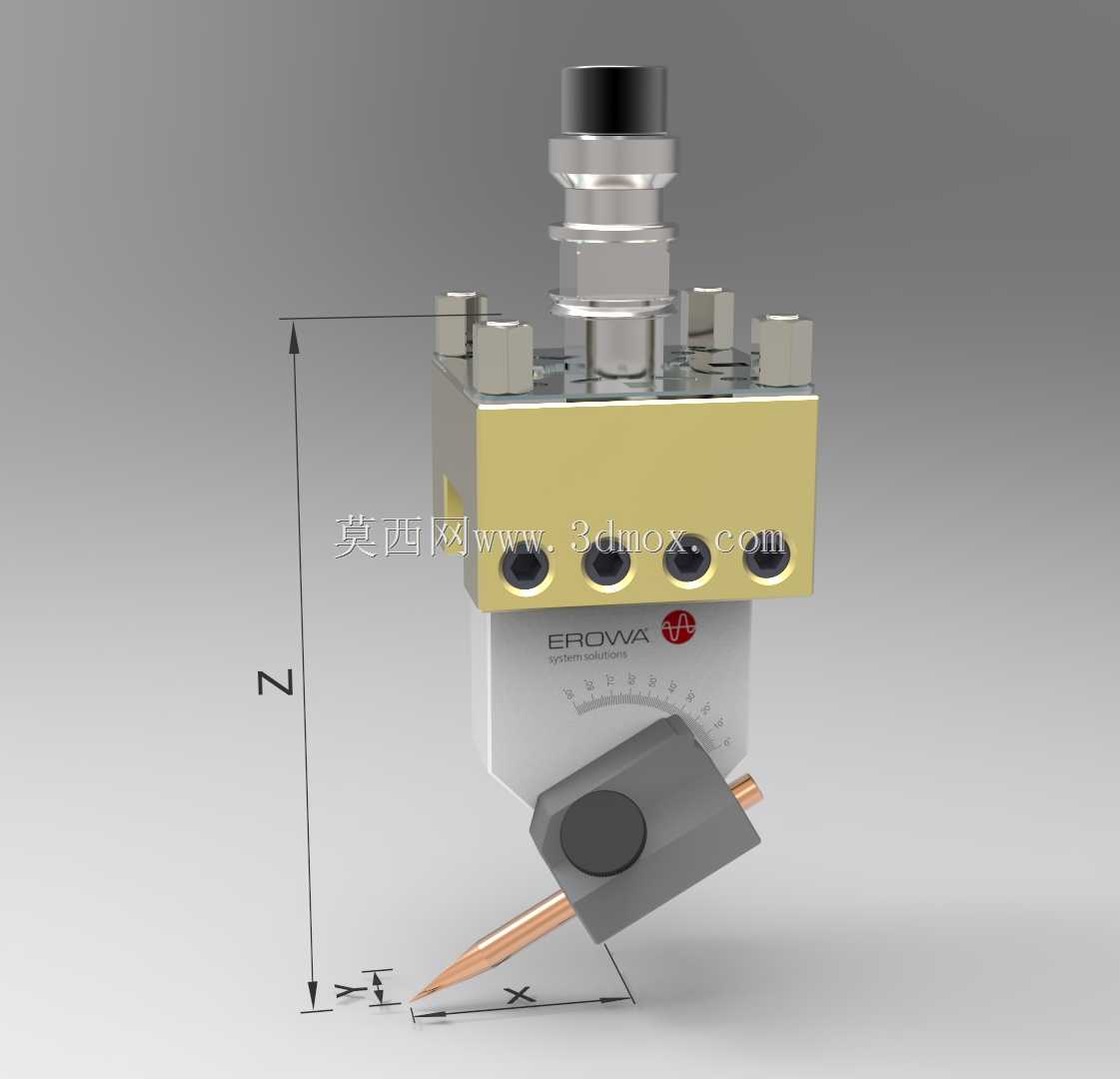

　　适配不同直径的铜电极、石墨电极装夹需求。下部的角度调节机构是该部件的核心功能区，通过带刻度的回转盘实现电极角度的无级调整，刻度盘的分度值可满足常规斜孔、斜型腔加工的角度调整需求，调整到位后通过侧面的锁紧装置即可固定角度，避免加工过程中出现角度偏移。从安装边界来看，该夹持座的Z向总高度适配常规电火花机床的电极行程范围，X向与Y向的外形尺寸不会超出EROWA卡盘的安装边界，安装后不会与机床的油槽、工作液喷嘴等周边部件产生干涉，角度调节后的电极伸出长度可根据加工深度需求调整，配合快换接口的基准定位，可直接调用预设的加工坐标系，减少换装后的找正时间。在实际加工应用中，这类可调角度电极支架主要用于模具型腔中的斜向筋位、斜孔、

　　倒扣结构的电火花加工，相比传统的整体式电极夹持座，无需针对每个斜度制作专用的电极夹持工装，可大幅减少工装准备时间，降低多工装带来的累积定位误差。设计过程中充分考虑了电火花加工的工况特性，所有活动配合面均做了耐磨处理，可抵御工作液的长期腐蚀与放电过程中的细微电蚀损耗，锁紧部件采用不锈钢材质，避免长期在工作液浸泡下出现锈死无法调节的问题。角度调节盘的阻尼设置经过优化，手动调整时手感顺滑，同时可在任意角度保持稳定，不会出现自行滑落的情况，锁紧后可承受粗加工阶段的大电流放电冲击，不会出现电极抖动导致的加工表面粗糙度超差问题。夹持端的电极固定孔采用精密镗削加工，孔的圆柱度公差控制在合理范围内，装夹标准直径电极时的同轴度可满足精密加工要求，

　　对于非标准柄部的电极，也可通过加装铜套的方式实现适配，拓展了工装的适用范围。在批量零件加工场景中，配合EROWA快换系统的离线预调功能，可在机床外完成电极的角度调整与尺寸预调，机床加工过程中即可完成下一个电极的装夹准备，大幅缩短机床的待机等待时间，提升电火花加工设备的综合利用率。
