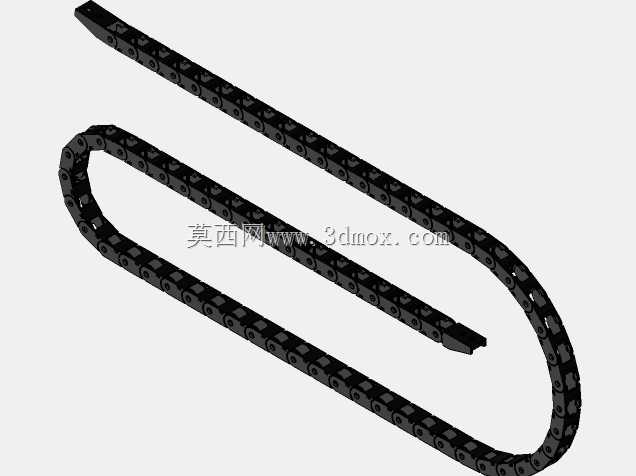

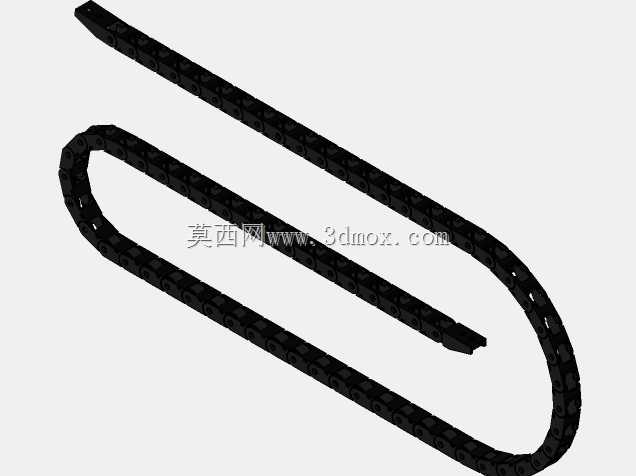

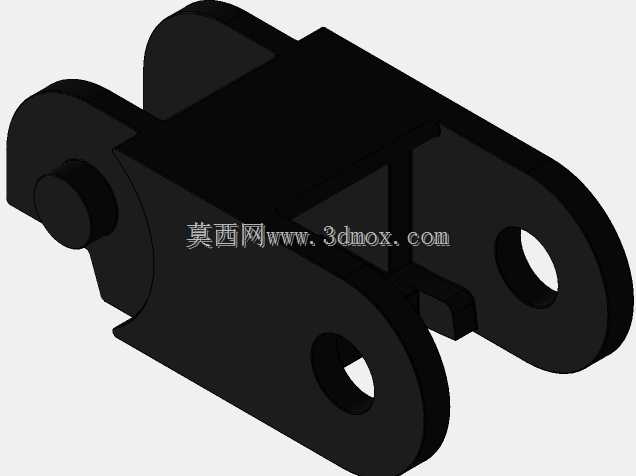

　　在机床设备的走线布局场景里，线缆防护一直是容易被忽略却直接影响设备运行稳定性的环节，尤其是CA6140这类普通车床的改造与常规运维中，主轴进给、刀架移位、冷却系统控制的多组线缆需要跟随拖板做往复直线运动，裸露排布的线缆很容易被切削液浸泡、铁屑刮擦，或是在反复弯折过程中出现线皮破损、芯线断裂的问题，这款7x7规格的电缆链就是针对这类小行程、小线径走线需求设计的防护结构。从实际使用的角度看，这款拖链的内槽尺寸刚好适配7组直径不超过7mm的控制线缆或是气动细管，单节链节的弯折半径经过反复校核，既不会因为弯折半径过小导致线缆在长期往复运动中出现应力集中断芯，也不会因为半径过大占用过多的机床安装空间，

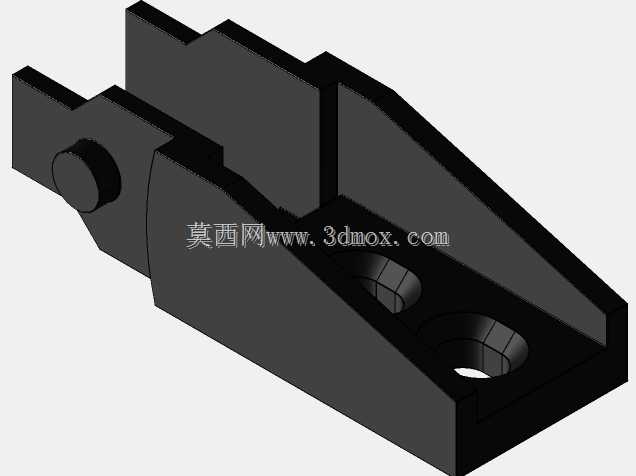

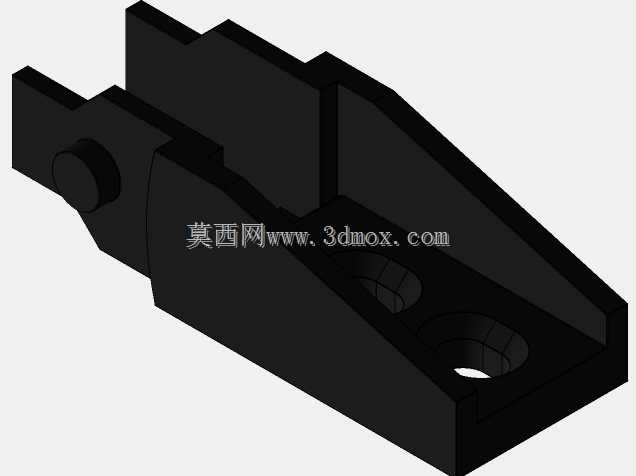

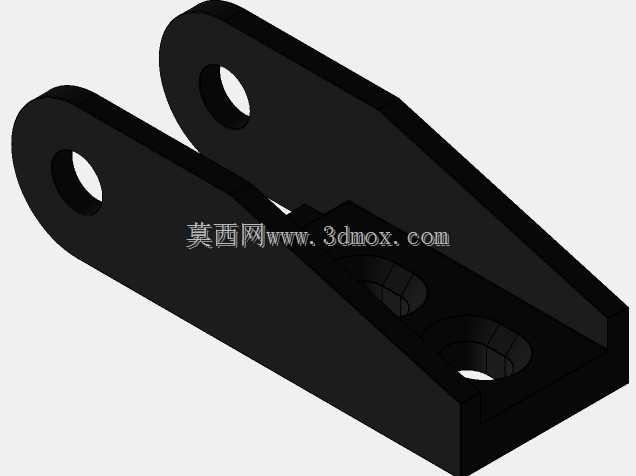

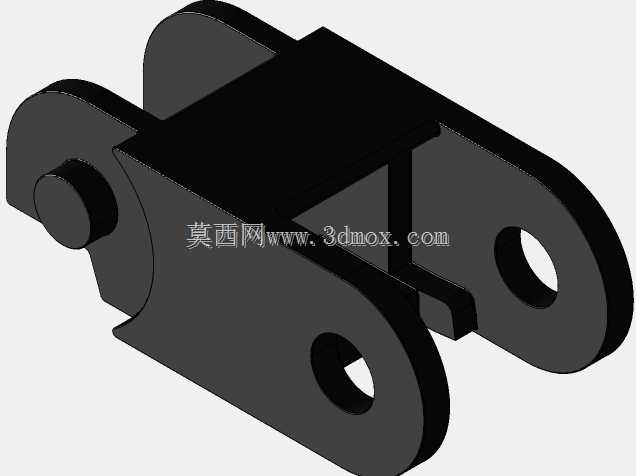

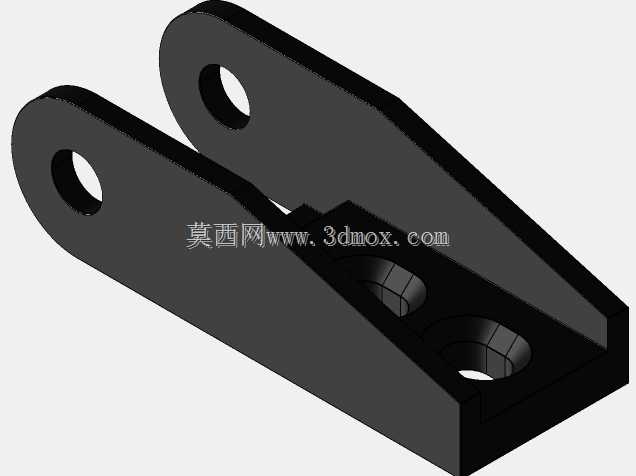

　　刚好适配CA6140车床溜板箱到床身接线盒之间的走线行程，安装时只需要在两端固定端预留15mm的安装平面，通过M4沉头螺丝就能完成固定，不需要额外加工复杂的安装位，适配老机床改造时的现场安装条件。设计这款拖链结构的时候，首先考虑的是链节之间的连接可靠性，每一节链节的卡扣结构都做了防脱限位，装配完成后在额定行程内做往复运动不会出现链节脱开的问题，同时链节之间的转动间隙控制在0.2mm以内，既保证弯折时的顺畅度，不会出现卡滞、跳节的情况，也不会因为间隙过大导致切削碎屑、灰尘进入链节铰接位置加剧磨损。拖链的整体外形做了封闭式的上盖设计，上盖和链节主体采用卡扣式连接，日常运维需要更换线缆的时候，

　　只需要用平口螺丝刀轻轻撬开对应位置的上盖就能完成线缆穿设与更换，不需要把整根拖链全部拆开，大幅降低后期运维的工作量。从安装边界来看，这款拖链在完全伸直状态下的总高度为18mm，宽度为25mm，在做最小半径弯折时的外侧总高度为65mm，安装时只需要保证拖链运动路径上下各预留10mm的安全间隙、两侧各预留5mm的避让空间，就能保证拖链在全行程运动中不会和周边的床身结构、刀架组件、冷却管路发生干涉。在实际应用场景中，除了普通车床的走线防护，这款小规格拖链也可以用在小型自动化模组、3D打印机、桌面级雕刻设备的走线防护上，针对小负载、短行程的往复运动场景，链节本身采用耐磨改性尼龙材质，本身具备一定的耐油、耐切削液腐蚀特性，

　　长期接触机床用的乳化液、导轨润滑油不会出现材质脆化、开裂的问题，铰接位置的摩擦阻力经过优化，拖板带动拖链运动时不会产生额外的过大负载，不会对进给轴的伺服电机造成额外的运行负担。很多一线的设备运维人员在做老机床走线改造的时候，经常会遇到线缆排布杂乱、防护不到位导致的设备故障，这款拖链的结构设计就是从现场实际问题出发，没有做多余的冗余结构，每一处尺寸都对应实际安装的需求：内槽的分隔筋刚好把不同功能的线缆分开，避免动力线和信号线在拖链内互相缠绕产生信号干扰；链节的两端固定端做了线缆防磨倒角，线缆穿出拖链的位置不会因为长期摩擦被链节边缘割破线皮；拖链底部做了轻微的耐磨凸点，当拖链在承托板上滑动时，凸点和承托板接触，降低接触面积的同时减少滑动摩擦带来的磨损，延长拖链的整体使用寿命。在三维建模的过程中，每一节链节的铰接配合尺寸都按照实际装配公差做了参数化设计，建模时预留了0.1mm的装配间隙，模拟实际装配时的转动顺畅度，同时整体模型可以按照实际需要的行程长度自由调整链节数量，不需要重新绘制单节结构，直接阵列装配就能得到对应长度的拖链模型，方便设计人员在做整体设备布局的时候直接调用，快速完成走线部分的结构设计，校核安装空间是否满足要求，避免后期装配时出现空间干涉的问题。
