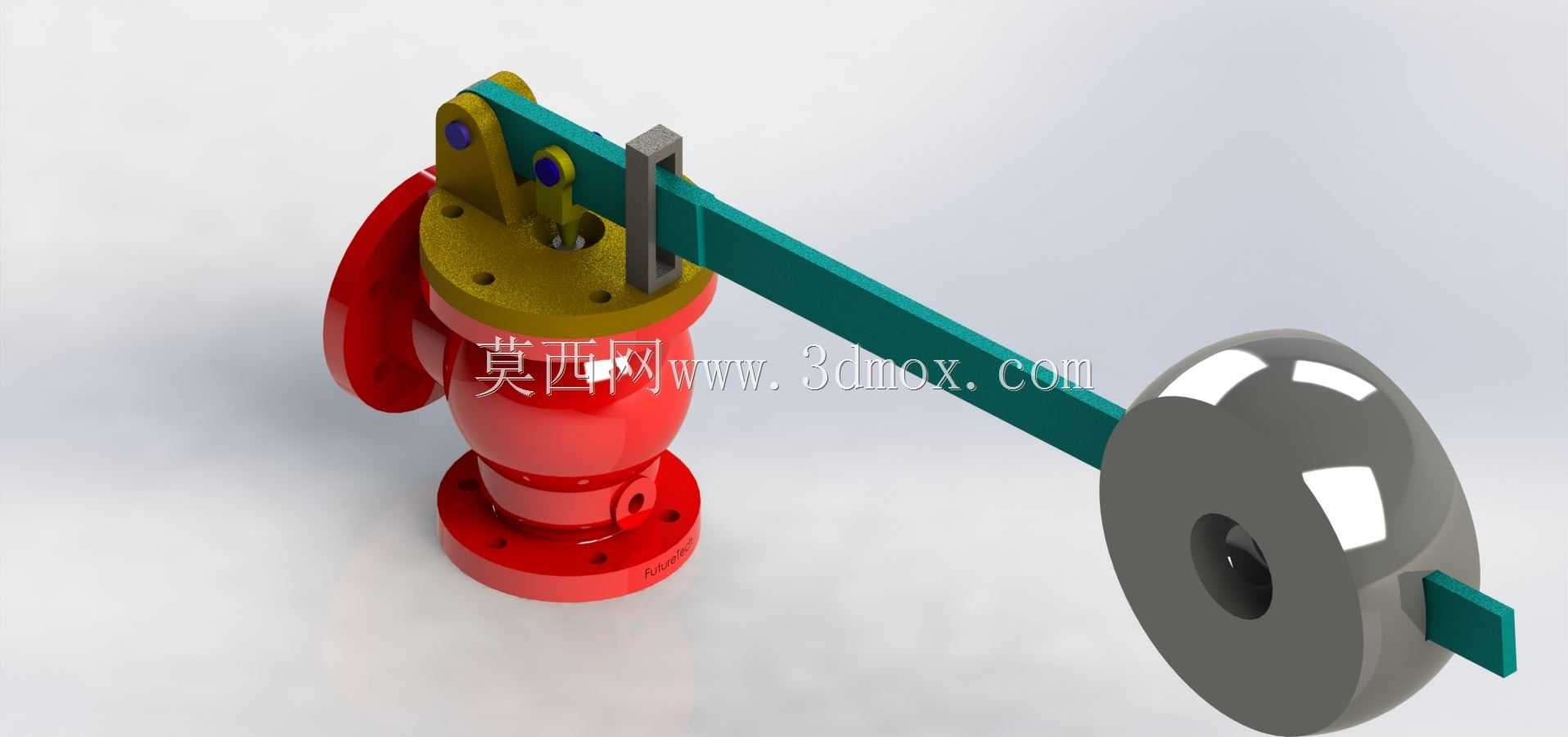

锅炉用重锤杠杆式安全泄压装置结构

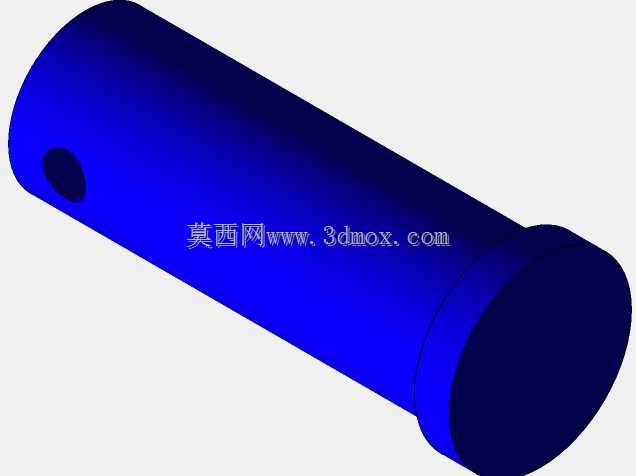

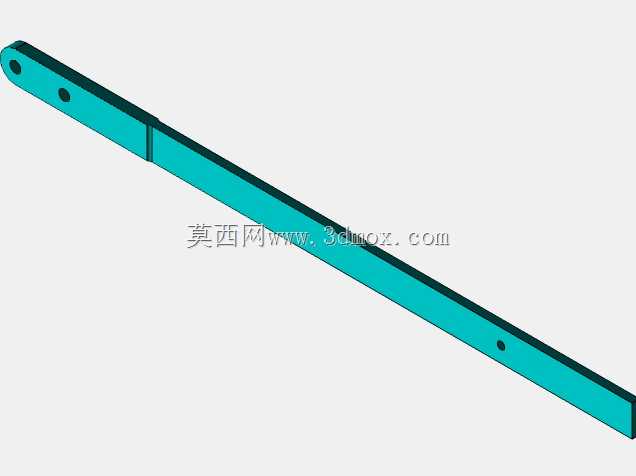

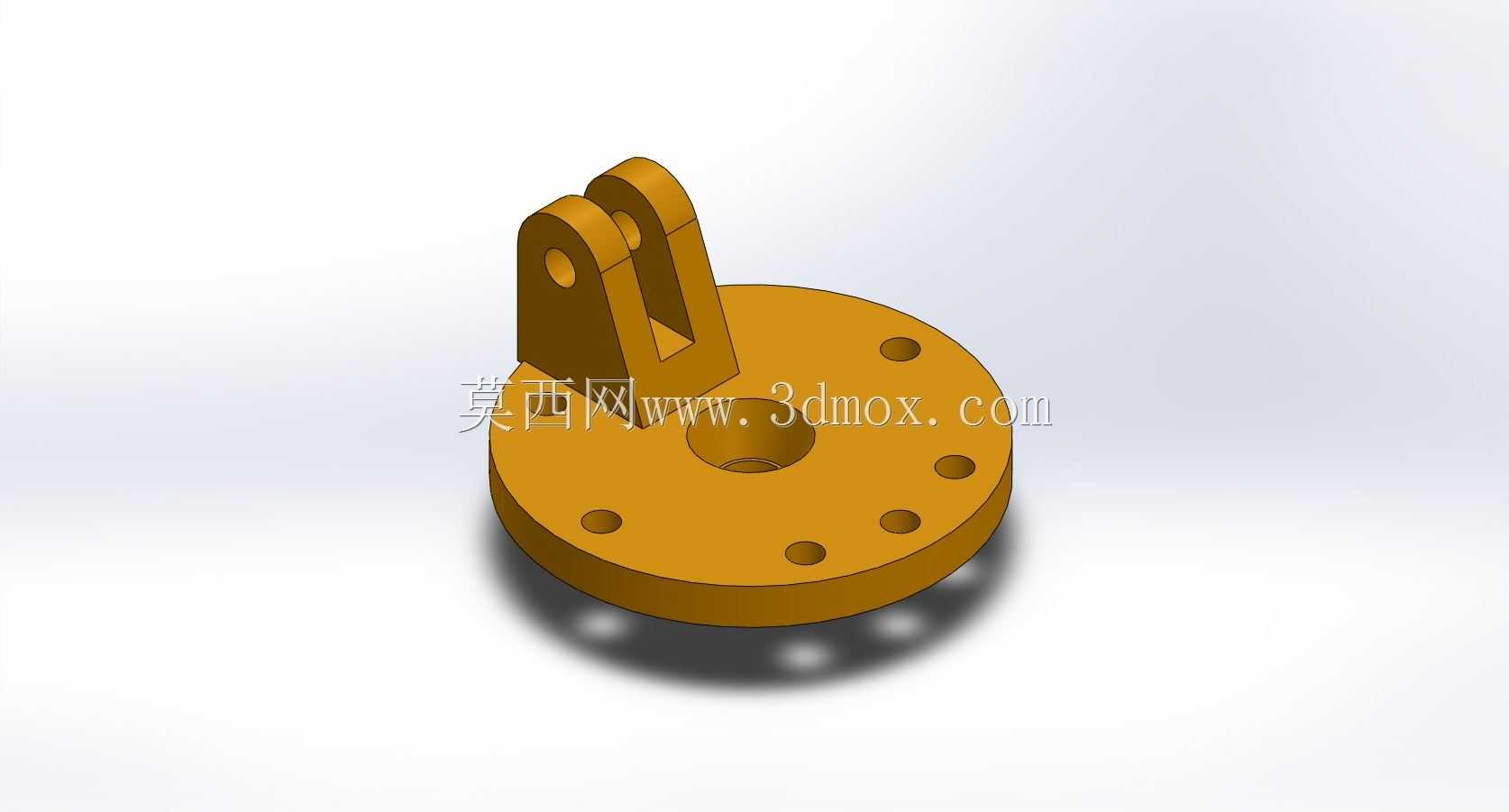

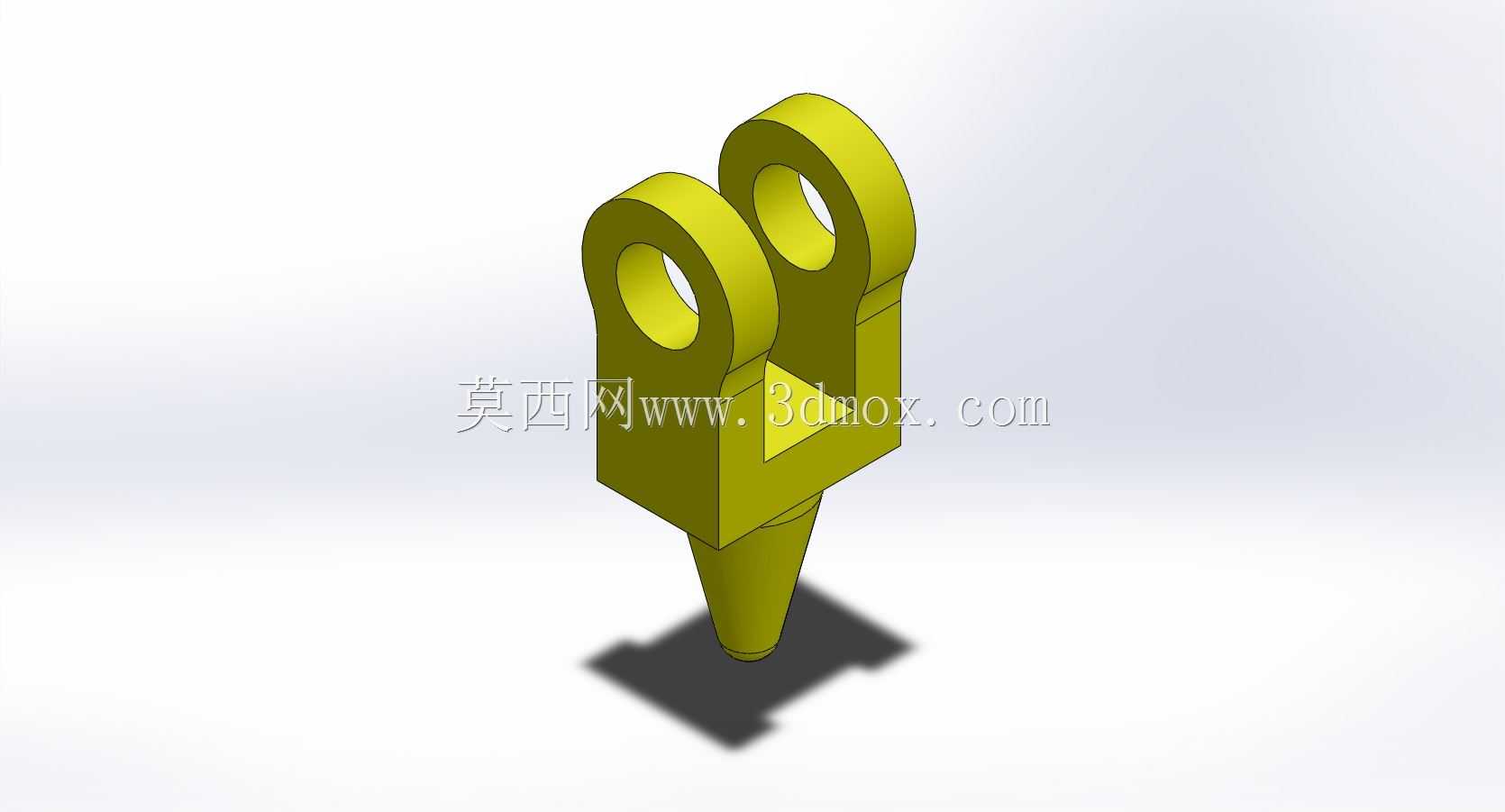

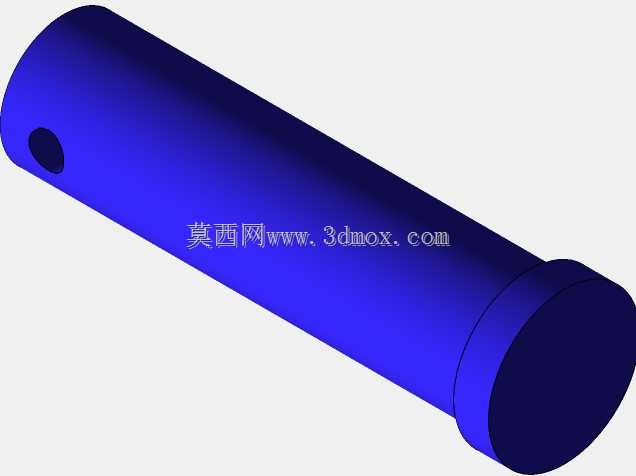

在工业锅炉、承压容器的压力保护体系中，这类重锤杠杆式泄压装置是最早实现工程化应用的超压防护元件之一，其核心作用是在承压系统内部介质压力超过设定阈值时，自动开启阀瓣泄放部分介质，待系统压力回落至安全区间后自动回座密封，避免承压壳体因超压发生开裂、爆炸等恶性事故。不同于弹簧式安全阀依靠弹簧预紧力平衡介质推力的结构，该装置通过杠杆力矩放大原理平衡阀瓣受到的介质向上推力，杠杆支点设置在阀杆顶部的铰接支座处，力臂一端连接阀杆，另一端挂载标准配重块，通过调整配重块在杠杆上的挂载位置，即可连续改变作用在阀瓣上的密封预紧力，进而调整泄压开启压力，调整过程无需拆解阀体，现场校准操作十分便捷。从结构设计层面看，阀体采用法兰连接结构，入口法兰与承压设备的管座法兰匹配，出口侧设置侧向排放接口，可通过外接管路将泄放的高温蒸汽引导至安全区域，避免高温介质喷射伤及现场操作人员；阀瓣与阀座的密封面采用堆焊硬质合金的工艺处理，可承受高温蒸汽的长期冲蚀，减少密封面磨损导致的内漏问题；杠杆与阀杆的铰接部位采用销轴连接，配合自润滑轴套降低动作摩擦阻力，避免阀瓣开启、回座过程中出现卡滞，保证压力动作精度。在安装边界上，该类装置需垂直安装在承压设备的顶部最高位置，确保介质压力能够直接作用在阀瓣中心，安装时需预留足够的杠杆摆动空间，配重块侧不得有遮挡构件，避免杠杆动作受阻；同时阀体入口侧的连接管路通径不得小于阀门入口通径，减少管路压损导致的开启压力偏差。这类结构的泄压装置对安装垂直度有较高要求，倾斜安装会导致杠杆力矩失衡，出现提前开启或者超压不动作的故障，日常运维中需定期检查铰接部位的锈蚀情况，及时清理杠杆上的杂物，避免配重块重量变化导致整定压力偏移。相较于弹簧式安全阀，该类结构的泄压整定压力受介质温度影响更小，适合在高温蒸汽锅炉等长期高温运行的承压场景使用，其开启压力的调整线性度更好，可实现更精准的压力控制，但由于杠杆外伸的结构特点，其整体占用空间更大，不适用于安装空间紧凑的移动承压设备。
