小型园艺作业用悬挂式锄地耕作设备

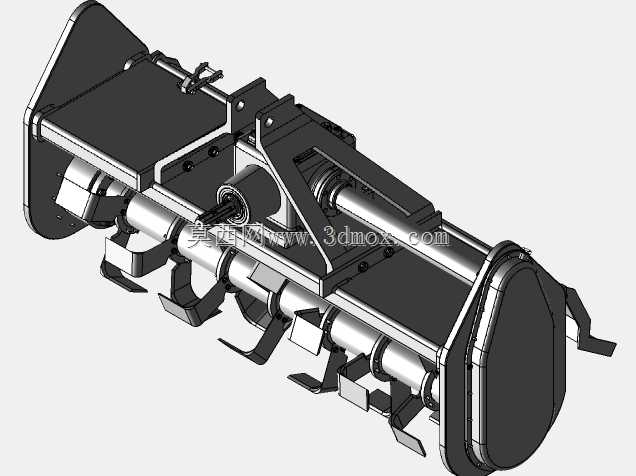

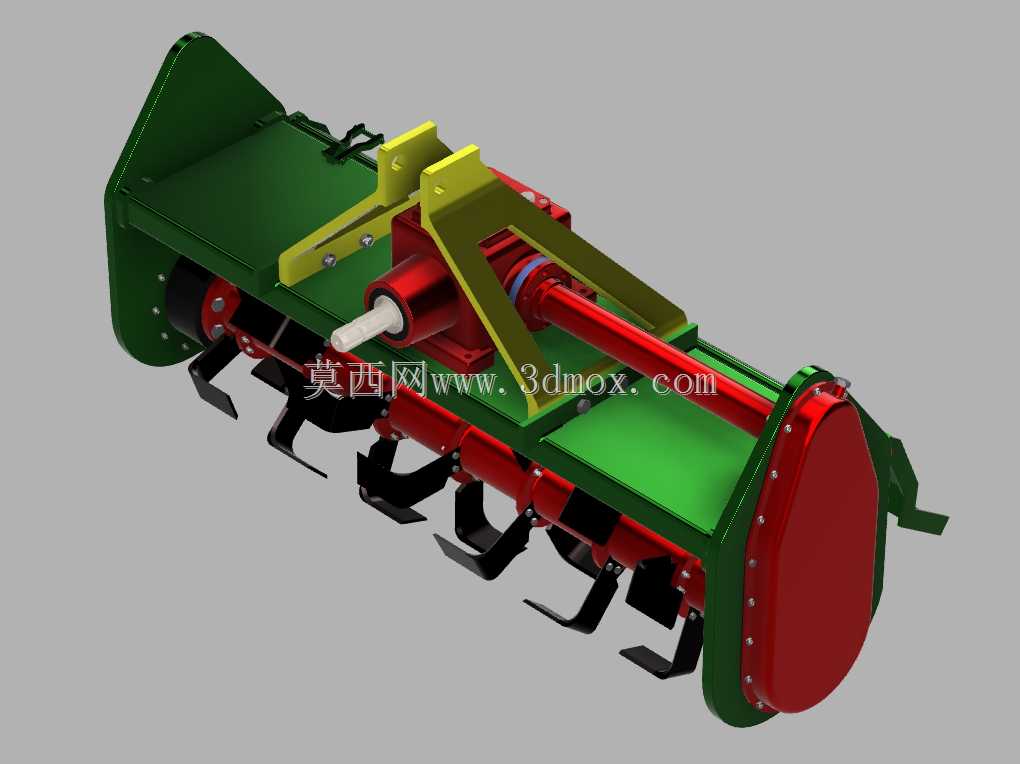

　　这款锄地作业设备的三维结构设计，核心瞄准小型园艺场景的精细化耕作需求，区别于大田作业的宽幅旋耕设备，整体结构紧凑，适配小马力园艺拖拉机的后悬挂挂载接口，可在庭院种植区、小型苗圃、城市绿化养护带这类空间受限的作业区域灵活作业，不会出现宽幅机具剐蹭植株、无法转弯调头的问题。从结构布局来看，设备主体采用框架式焊接壳体作为承载基础，壳体外侧设置加厚挡土护板，作业时可阻挡被刀具带起的土块飞溅，避免伤及周边作物与作业人员，护板边缘做圆弧过渡处理，减少机具移动过程中对作物茎秆的剐蹭损伤。上部的悬挂连接支架采用双位可调式结构，可根据不同型号拖拉机的后悬挂挂点高度调整连接位置，适配15-30马力段的小型轮式拖拉机，挂接后整机横向作业幅宽控制在1.

　　2米范围内，纵向安装尺寸不超过0.8米，作业时最小转弯半径可控制在2米以内，完全适配小块园艺地块的作业边界要求。核心作业部件为横向排布的弯形锄齿组件，锄齿采用65Mn材质的仿生弯弧结构，入土角度经过反复校核，作业时可切入土层10-15厘米深度，既能切断土壤表层的杂草根系，又不会过度翻耕深层土壤，避免园艺地块的耕作层结构被破坏，锄齿与刀轴的连接采用快拆式螺栓固定结构，单个锄齿出现磨损后可单独拆卸更换，无需整体拆解刀轴组件，降低日常维护的工作量。传动部分采用侧边齿轮传动结构，动力从拖拉机后输出轴传入后，通过侧边密封齿轮箱传递到横向刀轴，齿轮箱采用全密封油浴润滑结构，可适应园艺作业中多尘土、多秸秆碎屑的作业环境，

　　避免杂物进入传动副造成磨损，传动效率稳定在90%以上，不会出现皮带传动易打滑、丢转的问题。设备的侧边设置可调节的限深支撑组件，通过调整支撑轮的高度，可精准控制锄齿的入土深度，适配不同作物种植阶段的耕作需求，比如苗期浅锄除草时可将入土深度控制在5厘米左右，避免伤及作物浅根系，休耕期深松整地时可调整到最大入土深度，破碎板结土层。整机的重量控制在180公斤左右，小马力拖拉机挂载后不会出现翘头问题，作业时的行进速度可控制在每小时2-3公里，每小时作业面积可达2-3亩，远高于人工锄地的作业效率，同时作业后的土壤表层细碎平整，无需后续额外耙地作业，可直接进行播种、移栽等后续园艺生产工序。在结构细节设计上，刀轴两端采用带防尘盖的密封轴承座，

　　可阻挡泥土、草屑进入轴承内部，延长轴承的更换周期；壳体上部设置的加强筋结构，可提升整机框架的抗扭强度，即使在含石块较多的园艺地块作业，也不会出现框架变形、焊道开裂的问题；所有外露的连接螺栓均采用镀锌防锈处理，适应户外高湿、多腐殖质的土壤作业环境，减少锈蚀导致的拆卸困难问题。这款设备的三维建模过程中，所有连接位置的装配间隙都按照实际农机装配公差设置，悬挂挂点的尺寸完全符合小型拖拉机后悬挂的通用接口标准，刀轴的动平衡参数也按照实际作业转速做了校核，建模完成后可直接导出工程图用于样机试制，无需额外做尺寸适配调整，对于小型农机研发、园艺设备选型的从业者来说，可直接参考该结构做本地化优化调整，适配不同区域的园艺耕作需求。
