小型农用轮式拖拉机整机结构三维设计

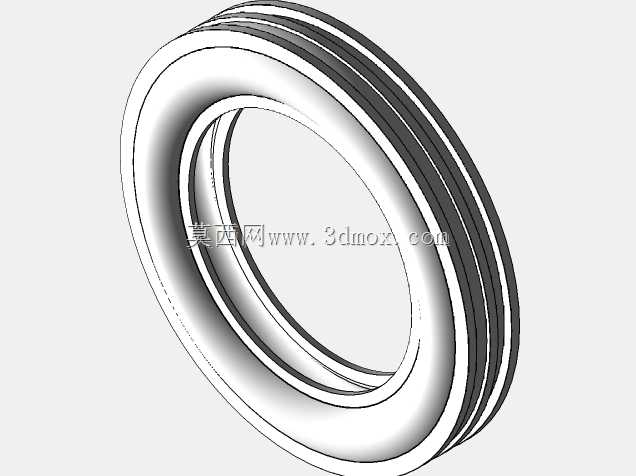

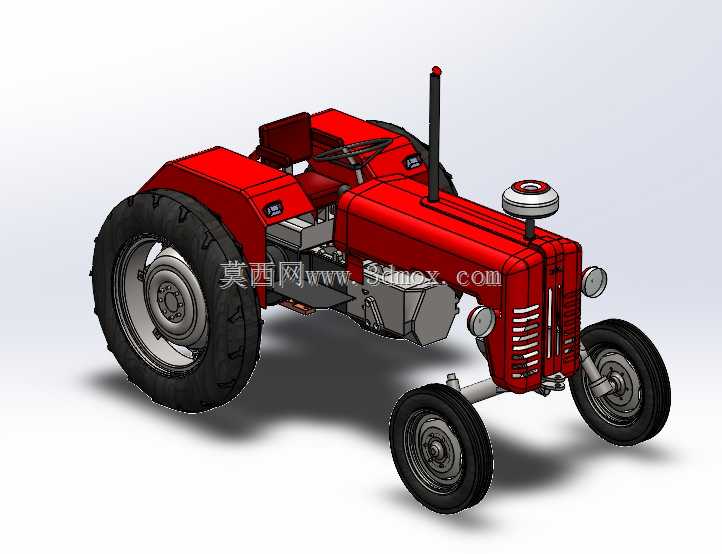

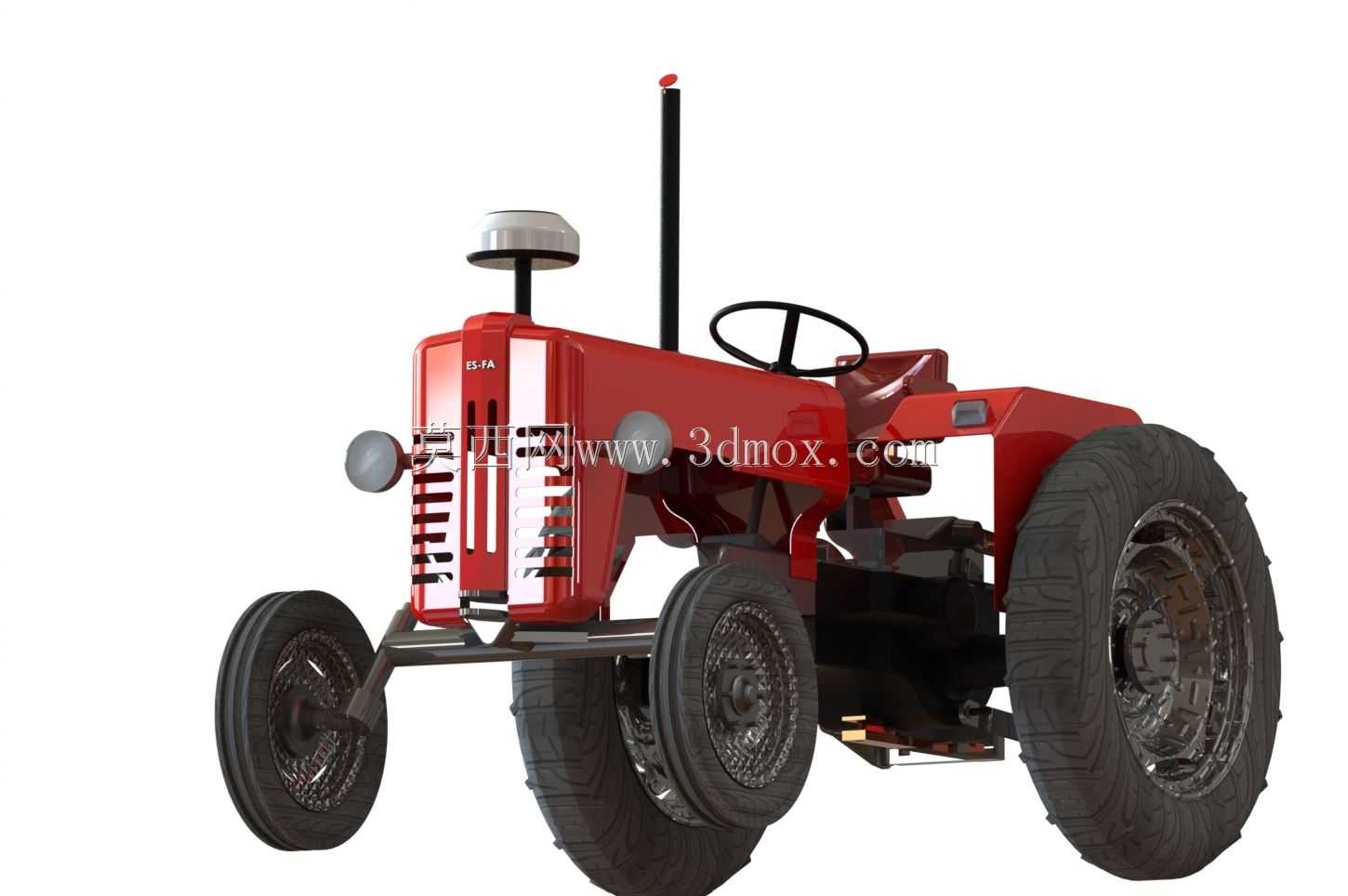

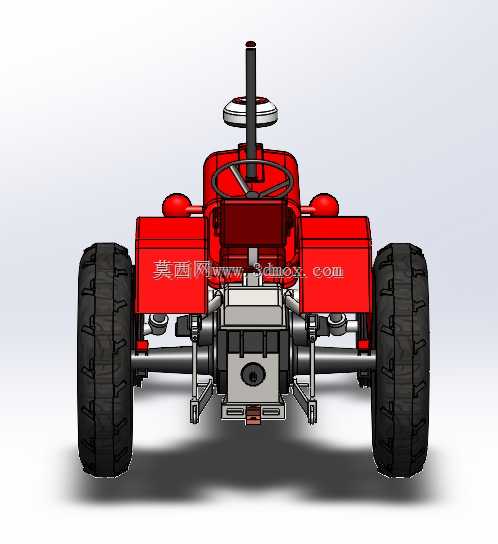

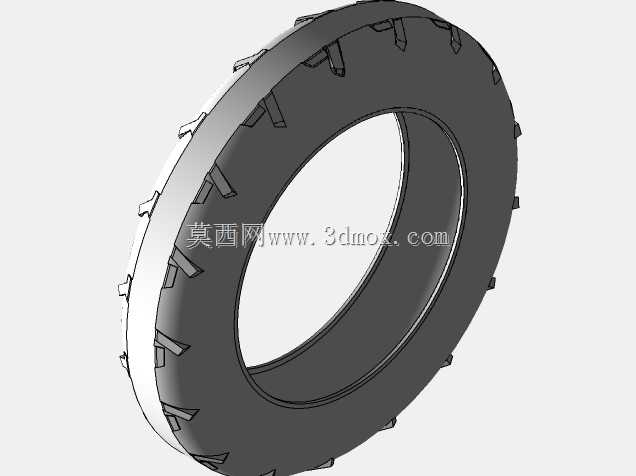

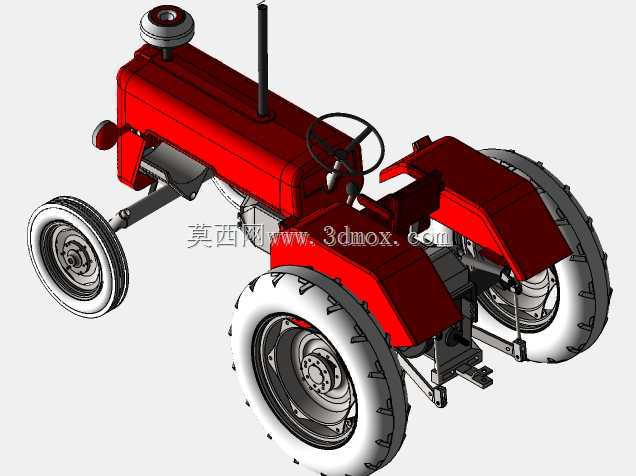

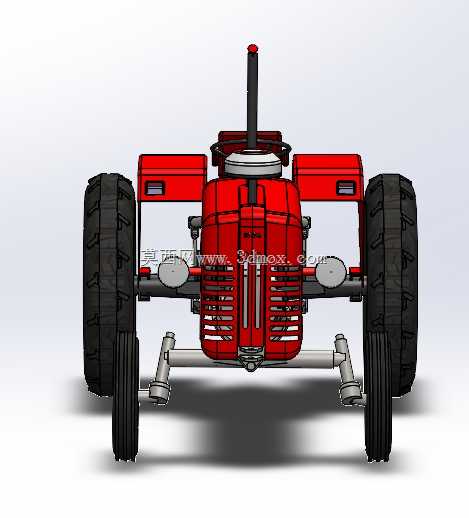

　　这款轮式拖拉机的三维结构设计，核心围绕丘陵小地块、果园行间作业、大棚内农事操作的实际场景展开，区别于大马力大田作业机型，整体尺寸控制适配窄幅通行需求，整机宽度控制在1.2米级别，轴距适配小半径转弯需求，最小转弯半径可控制在3米以内，能够在果树行距4米以内的密植果园、宽度3.5米的标准温室大棚内灵活转向，不会刮碰棚架或果树枝干。从结构布局来看，采用前置发动机、中置驾驶位、后轮大直径驱动轮的经典布局，前桥采用转向驱动一体化设计，前轮采用小直径窄幅轮胎，既降低转向阻力，也减少对作物行的碾压宽度，后轮采用大花纹深齿农用轮胎，接地比压控制在合理区间，在泥泞耕地、松软土面作业时不易陷车，同时能够传递足够的牵引力，配套后悬挂输出接口可适配旋耕机、

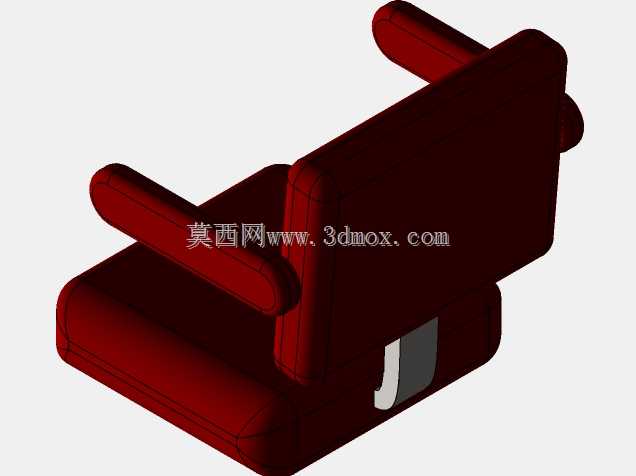

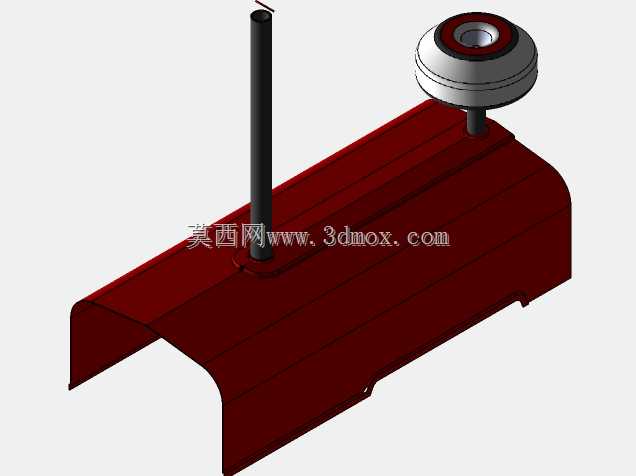

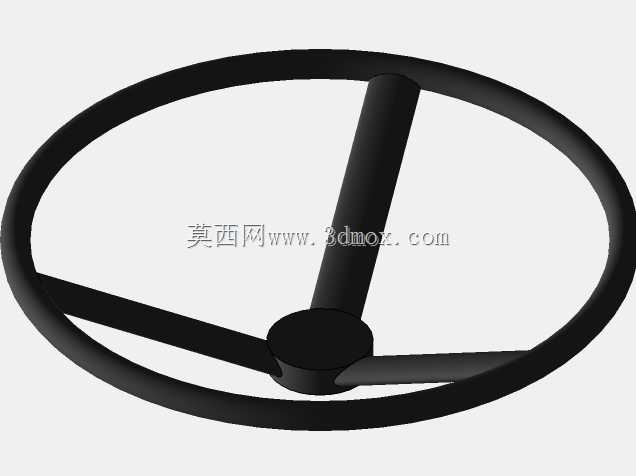

　　犁铧、播种器、小型喷雾泵等多种农机具，动力输出轴预留标准转速接口，可直接匹配常规农用机具的输入要求，无需额外加装转接结构。设计过程中优先考虑日常维护的便利性，发动机舱的侧围护板采用快拆结构，日常检查机油液位、清理空气滤芯、更换燃油滤芯时无需拆解大量覆盖件，单人即可完成常规保养操作；驾驶位的布局充分考虑长时间作业的人机工程，方向盘倾角可在一定范围内调节，座椅位置预留前后调整空间，操作踏板的间距、高度符合成年男性操作人员的常规操作习惯，减少长时间作业的操作疲劳。排气系统采用高位竖直布置，排气口高度超过驾驶位头部位置，作业时排出的废气不会直接飘向操作人员，同时避免田间作业时秸秆、杂草卷入排气高温区域引发安全隐患；

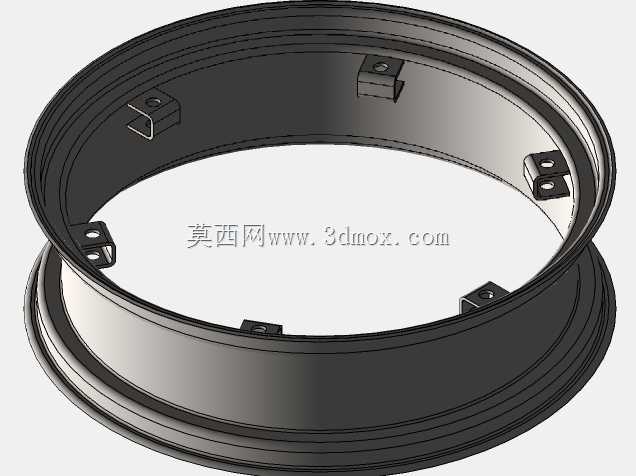

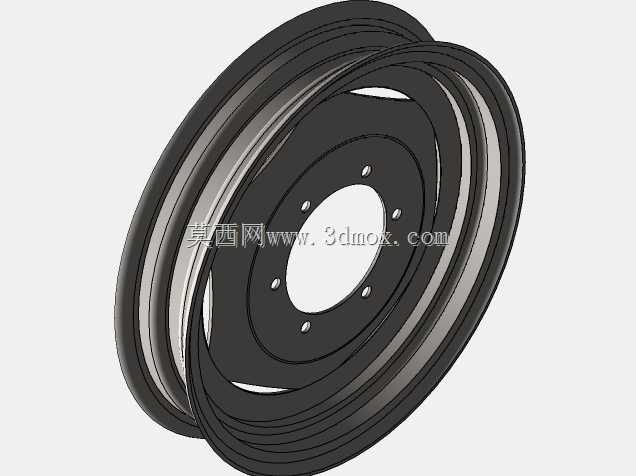

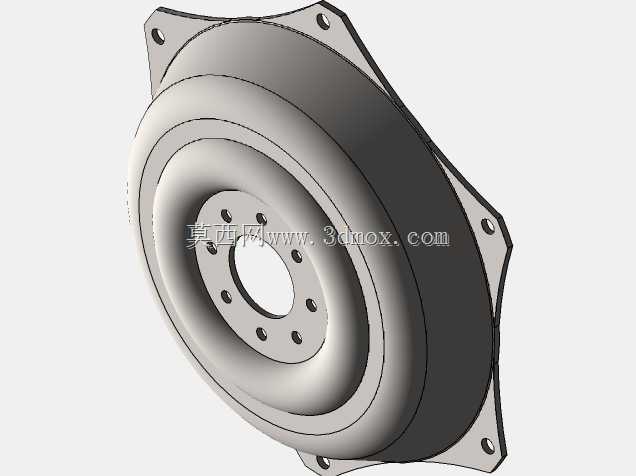

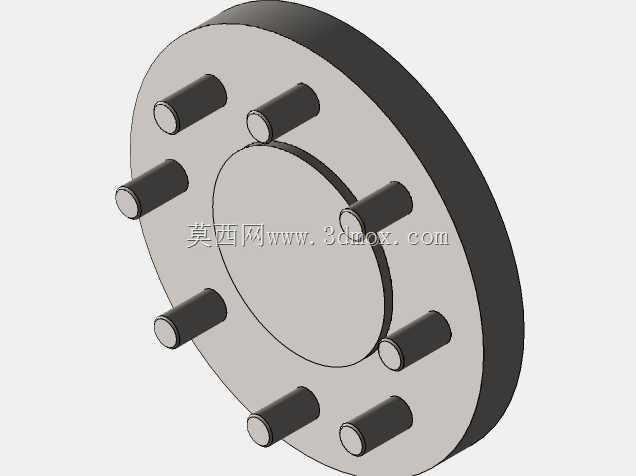

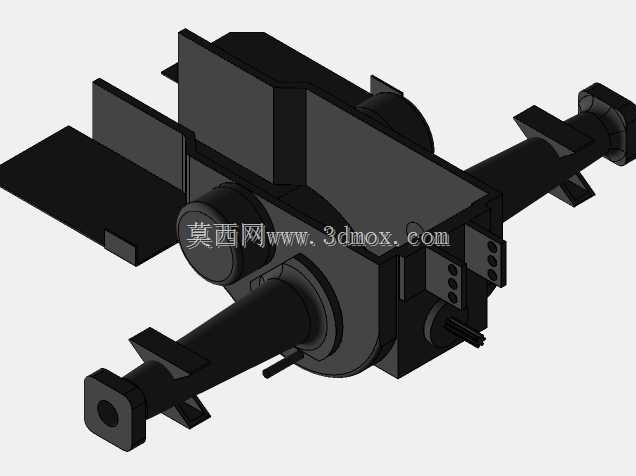

　　前照明灯具布置在前脸格栅两侧，照射角度覆盖前方作业区域，夜间进行抢收、抢耕作业时能够提供足够的照明视野。整机的安装边界充分考虑农村维修网点的配件通用性，前后轮的轮毂连接尺寸、轴承规格、转向节的连接参数都沿用国内保有量较大的小型拖拉机通用标准，出现零部件损坏时无需定制特殊配件，在乡镇级农机维修网点即可找到替换配件，降低用户的后期使用成本。底盘部分的传动系统采用刚性连接搭配减震衬套的设计，既保证动力传递的可靠性，也能过滤田间颠簸路面传递到车架的振动，减少车架焊缝长期受交变载荷出现开裂的风险；燃油箱布置在驾驶位侧下方，加油口位置方便操作人员在地面直接加注燃油，无需攀爬机身，油箱容积满足连续6小时以上作业的续航需求，减少作业中途加油的频次。

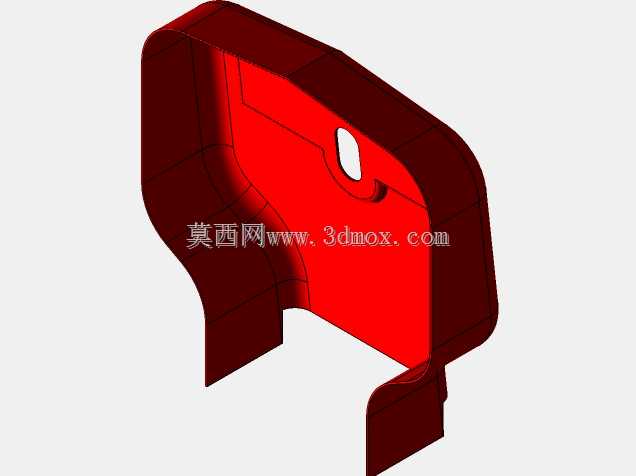

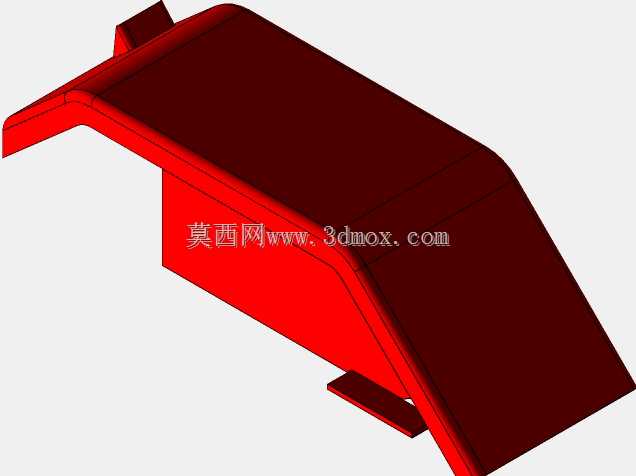

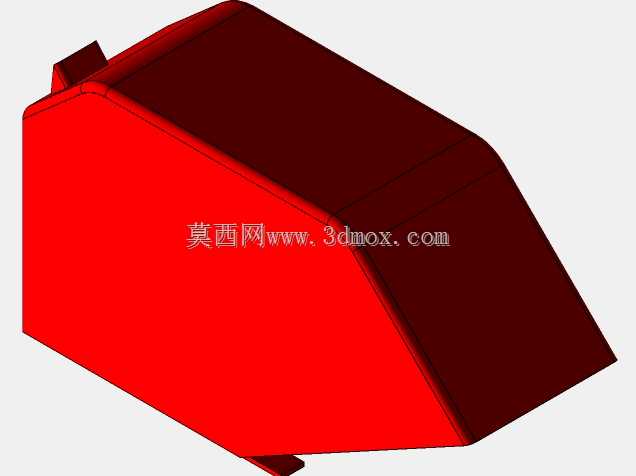

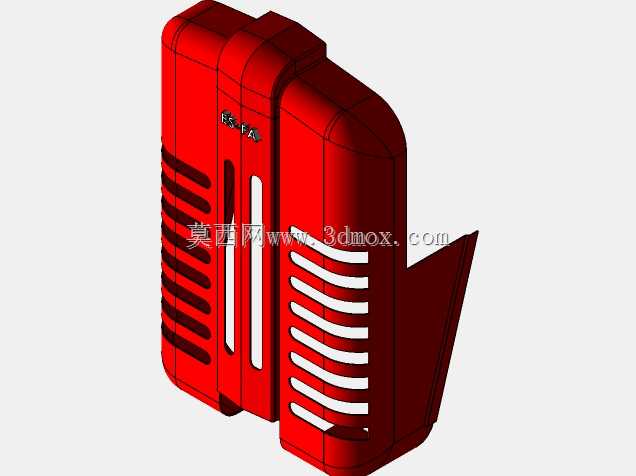

　　前配重位置预留标准安装孔位，用户可根据后悬挂挂载农机具的重量灵活添加配重块，避免作业时出现机头翘头的安全隐患，提升带重载机具作业时的整机稳定性；后悬挂的提升机构采用液压驱动，提升行程适配常规小型农机具的挂接高度，挂接接口采用标准三点式悬挂结构，和市面主流小型农机具的挂接尺寸完全兼容，用户更换不同作业机具时无需改装挂接结构。车身覆盖件的设计兼顾散热与防护需求，前脸格栅采用通风格栅结构，保证作业时发动机的散热空气流通量，同时格栅间隙能够阻挡田间的秸秆、碎草进入发动机舱，附着在散热器表面影响散热效率；后轮上方的挡泥板延伸长度足够，作业时车轮带起的泥土不会甩到驾驶位操作人员身上，也不会飞溅到后悬挂的机具上。转向系统采用机械转向搭配液压助力的结构，原地转向时操作力度轻盈，单手握持即可完成转向操作，在田间低速作业时转向反馈清晰，不会出现虚位过大导致的走行偏移；制动系统采用后轮鼓式制动结构，制动踏板预留左右轮独立制动功能，在狭窄地块掉头时可单边制动进一步缩小转弯半径，提升复杂地块的通过性。
