DIY刀具剪刀磨削定位夹持工装

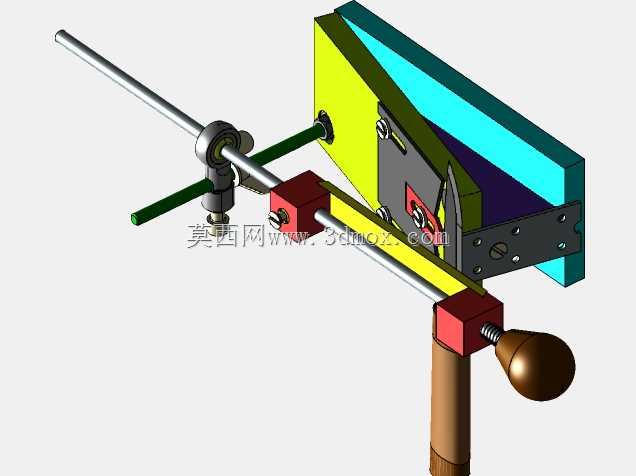

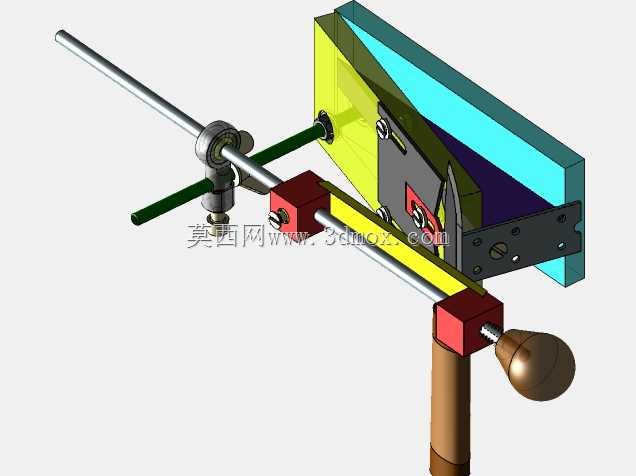

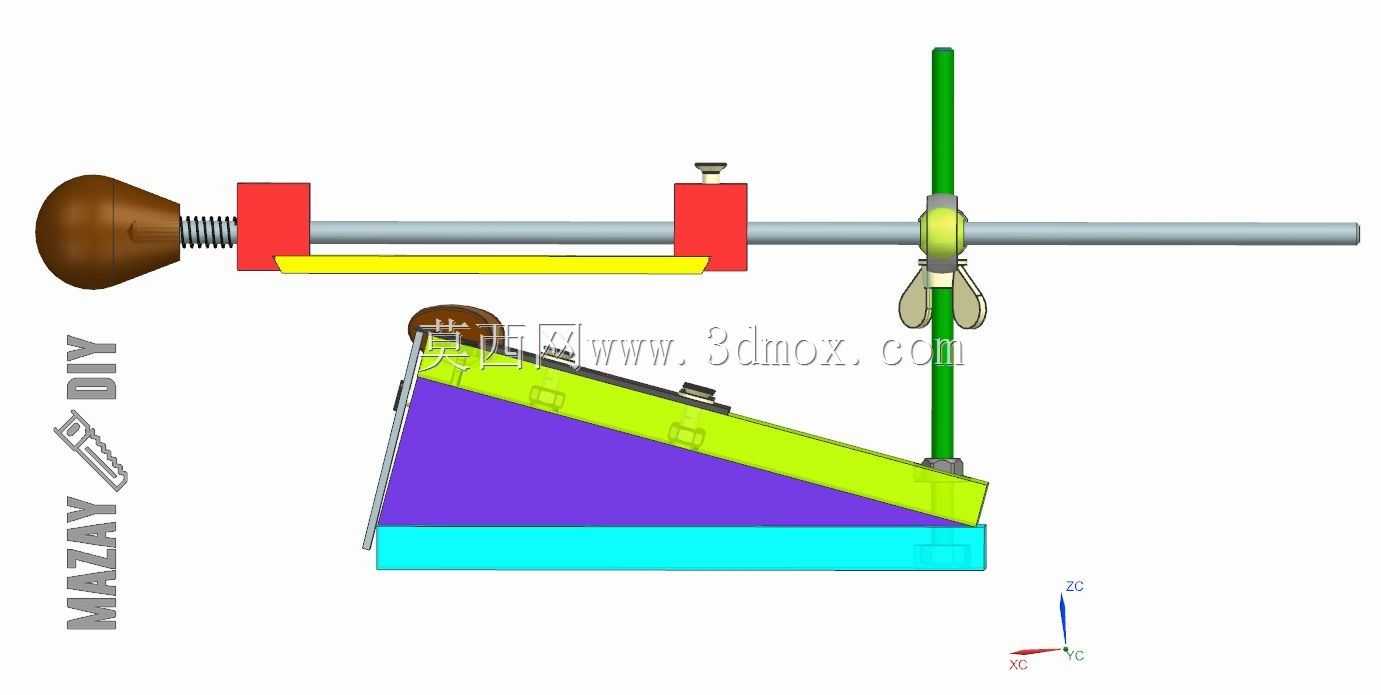

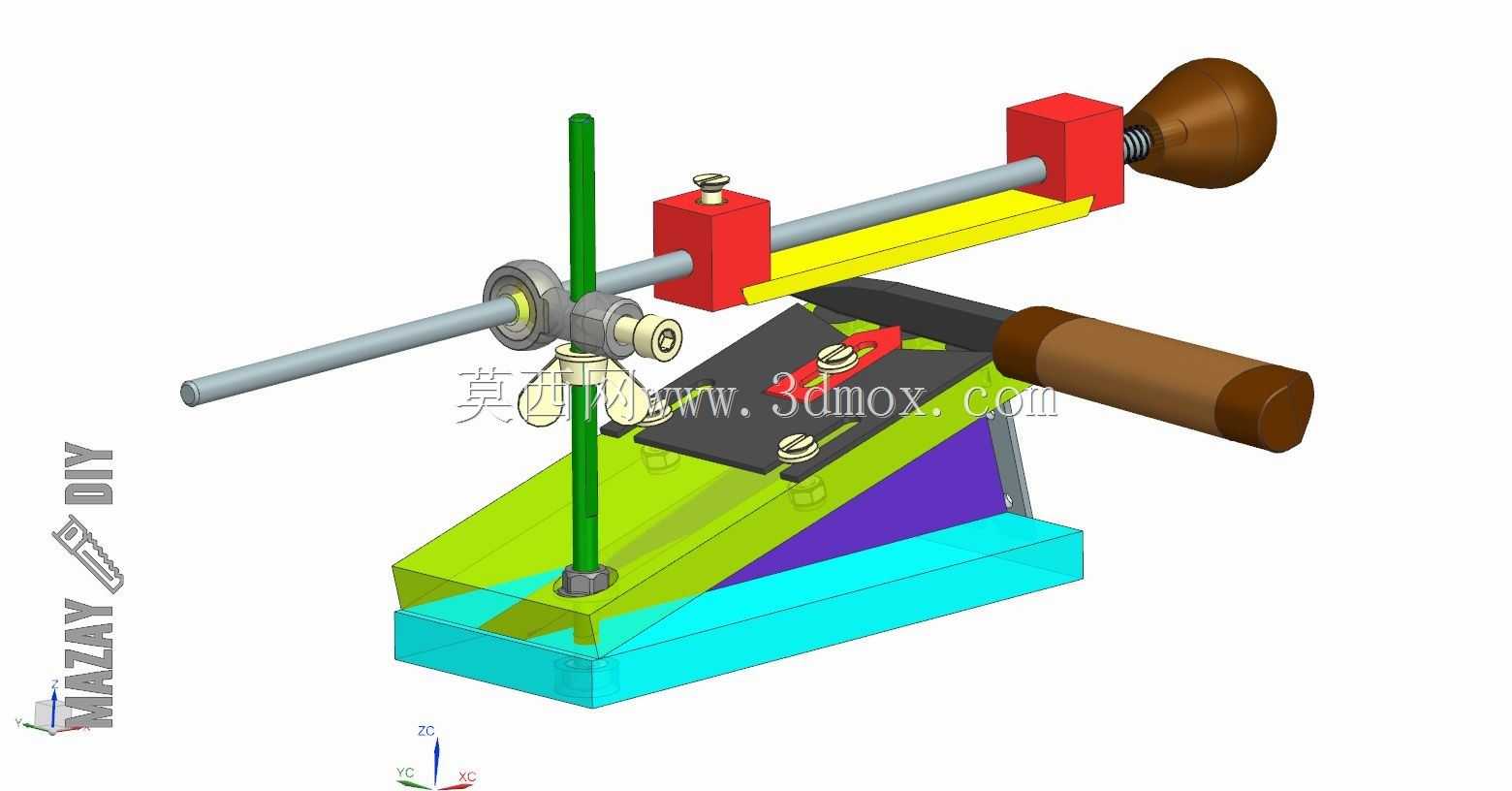

　　在小型五金加工、家用工具维护、户外刀具保养这类场景里，手动刃磨刀具、剪刀时最常遇到的问题是刃口角度难以稳定控制，手持刀具靠向磨石的过程中很容易出现角度偏移，要么磨出的刃口锯齿不均、锋利度不足，要么反复修磨导致刃口退火、刀具使用寿命大幅缩短，这款DIY磨削定位夹持工装，就是针对这类手动刃磨场景的痛点设计的辅助定位结构。从结构组成来看，整套工装分为底座支撑模块、角度调节模块、横向进给导向模块、刀具夹持模块四个核心部分，底座采用带倾角的分体式支撑结构，下层为水平安装基准面，可直接放置在工作台面或者磨石安装座上，不需要额外做复杂的固定，依靠自身重力就能保持作业过程中的稳定性，上层的倾斜支撑面预设了常用的刃磨角度基准，可适配大多数民用刀具、

　　家用剪刀的刃口角度需求，不需要每次作业前反复调试角度参数。角度调节模块采用立式导杆配合锁紧滑套的结构，立式导杆垂直固定在底座的一侧，滑套可沿着导杆上下滑动调整高度，同时滑套侧面集成了横向导向轴的锁紧结构，可根据待磨刀具的宽度、刃口长度调整横向导向轴的伸出高度，保证导向轴的运动平面和磨石工作面保持平行，避免磨削过程中出现刃口高低差。横向进给导向模块采用光轴配合滑动支座的结构，光轴穿过锁紧滑套的安装孔，两端分别设置限位结构和操作手柄，滑动支座可沿着光轴做轴向的往复移动，滑动支座下方集成了刀具压紧结构，采用快拆式压板配合锁紧旋钮，不需要额外工具就能快速装夹不同厚度的刀具、剪刀，装夹时只需要将刀具的刃口探出支座下沿设定的距离，

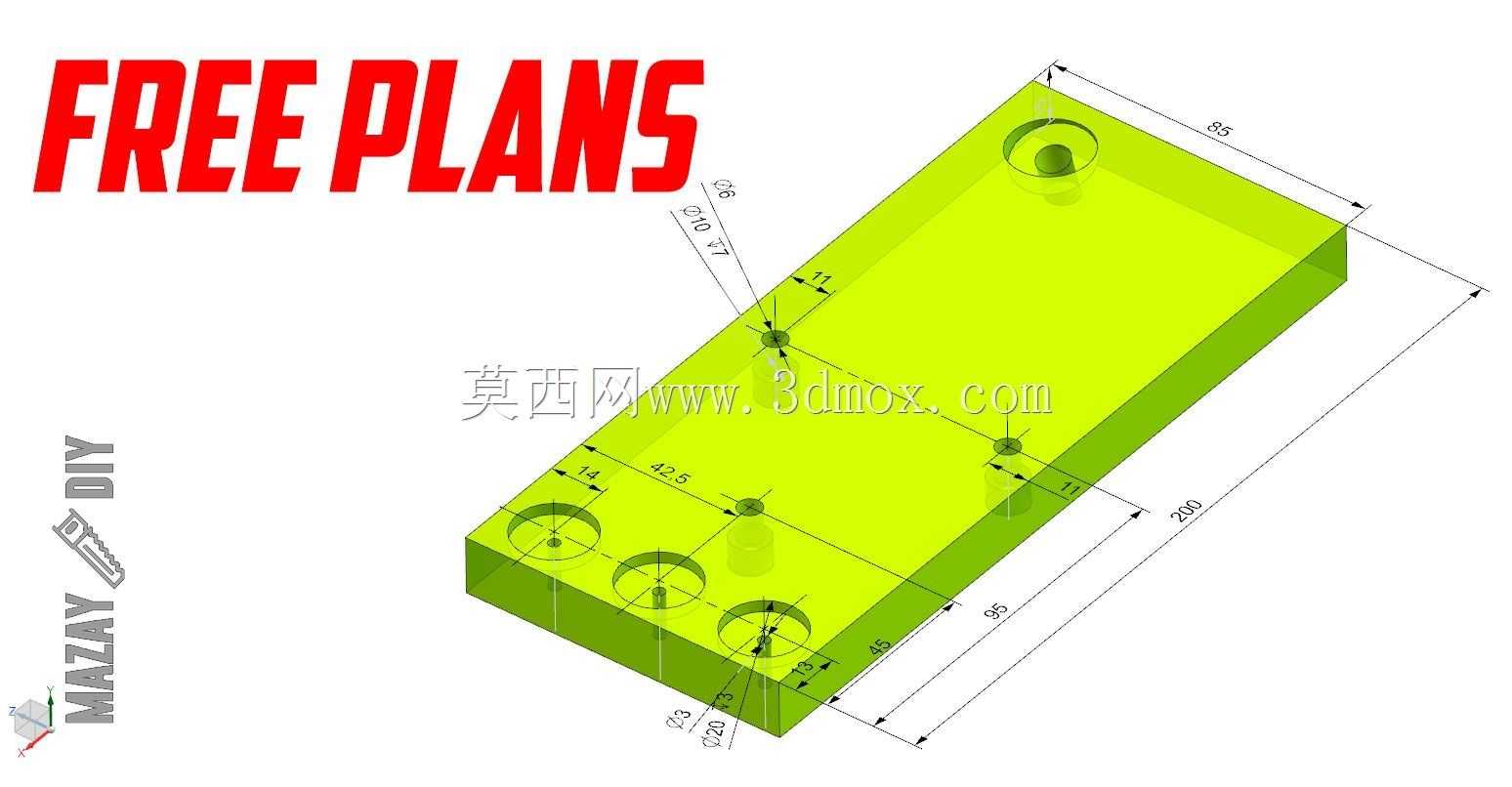

　　拧紧锁紧旋钮就能保证刀具在整个磨削过程中不会出现位移，刃口和磨石的接触角度始终保持恒定。这套工装的设计思路完全围绕手动磨削的实际操作逻辑展开，没有采用复杂的电动进给或者数控调节结构，所有调节环节都采用手动锁紧、手动进给的方式，加工制作门槛低，普通爱好者利用常见的五金材料就能完成制作，使用时不需要复杂的操作培训，只需要将待磨刀具装夹到位，调整好滑套高度锁定导向轴位置，握住横向进给端的手柄带动刀具沿着光轴往复移动，让刃口匀速接触磨石表面即可，整个磨削过程中刃口角度始终保持一致，磨出的刃口直线度好，锋利度均匀，不会出现手持磨削时常见的刃口塌边、角度偏差问题。从安装边界尺寸来看，整套工装的底座长度控制在200mm以内，宽度在120mm左右，

　　立式导杆的最大高度不超过180mm，横向导向轴的最大伸出长度为250mm，可适配刃口长度在180mm以内的各类民用刀具、家用剪刀，不管是放在家用工作台、户外移动作业台还是小型加工工位上都不会占用过多空间，底座的水平基准面平整度公差控制在0.1mm以内，倾斜支撑面的角度公差控制在±0.5°，能够保证刃磨角度的精度满足日常使用需求。滑动支座的移动阻尼经过适配，既不会因为过松导致进给时出现窜动，也不会因为过紧导致操作费力，往复进给的行程可通过光轴两端的限位结构调整，避免磨削过程中刀具脱出磨石工作面。和专业的工具磨床相比，这套工装的结构简单、制作成本低，不需要专业的加工设备就能完成组装，非常适合小型维修工位、家用工具维护、DIY爱好者使用，能够大幅降低手动刃磨刀具的操作门槛，即使是没有丰富刃磨经验的使用者，也能借助这套工装磨出锋利度合格、刃口均匀的刀具和剪刀，同时还能减少因为刃磨角度不当导致的刀具损耗，延长五金工具的使用寿命。在实际使用过程中，这套工装还可以根据不同的刃磨需求，更换不同粗糙度的磨石配合使用，从粗磨开刃到精磨开锋的全流程都能提供稳定的角度定位，不需要在不同工序中反复调整装夹位置，只需要一次装夹就能完成整个刃磨流程，作业效率相比纯手持磨削提升60%以上，刃磨质量的一致性也有明显提升。
