汽车车身尺寸控制工装夹具结构

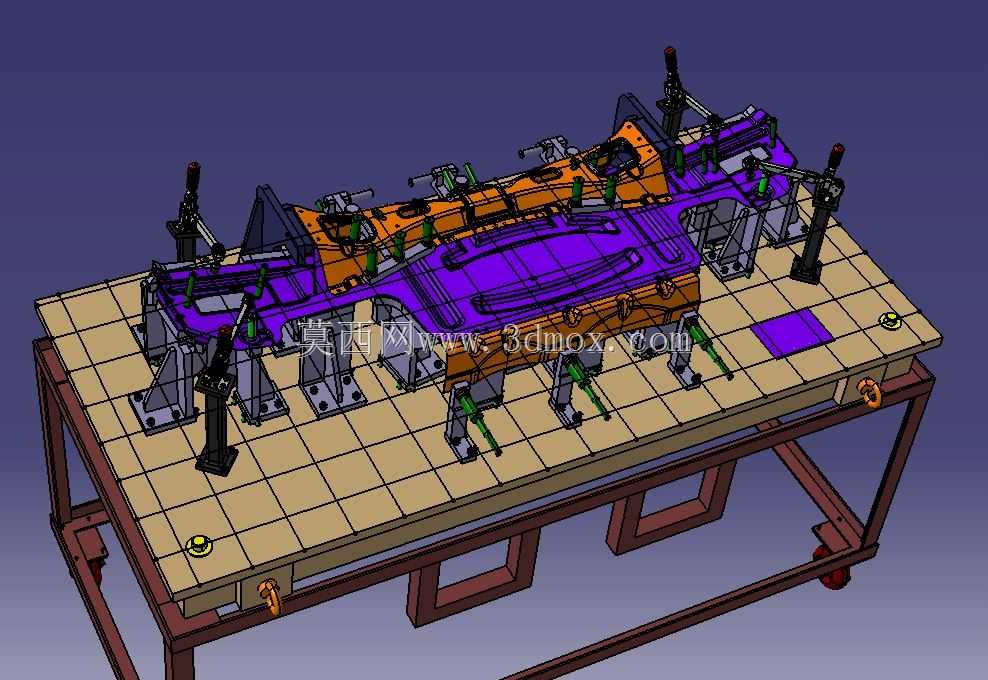

　　这套工装主要应用于汽车白车身焊装生产环节，针对车身侧围相关覆盖件总成的装夹定位作业，在焊装工位上承担零件尺寸精度管控的核心作用，避免焊接过程中零件出现移位、变形，保障后续总成拼接的尺寸匹配度。整套工装以带脚轮的型钢焊接框架作为底座，底座上方铺设带网格刻度的铸铁工作平台，平台上的网格刻度可作为定位基准参考，方便调试阶段快速核对各定位单元的安装位置，底座下方的脚轮带锁止结构，既可以满足工位间短距离转运需求，锁止后也能保障作业过程中的整体稳定性，不会因为焊接外力出现位置偏移。

　　从功能布局来看，工作平台上根据被加工车身零件的型面特征，分布了多组定位支撑单元与夹紧单元：支撑块完全贴合零件的内型面，采用与零件型面匹配的仿形设计，接触位置做了倒角处理，避免装夹过程中刮伤零件表面；夹紧单元采用立式快速夹钳结构，夹头位置配备聚氨酯压块，压块的压紧点全部选在零件的加强筋、翻边等刚性较强的位置，避开外观面与薄壁易变形区域，防止压紧力过大造成零件局部凹陷变形。每个定位夹紧单元都通过独立的安装座固定在平台上，安装座上设置了长条形调节腰孔，可根据零件的实际公差情况微调定位位置，适配小范围的零件尺寸波动，降低对来料精度的过度要求。

　　设计过程中优先遵循基准统一原则，所有定位单元的基准全部与平台的网格基准对齐，保证与整车设计基准的一致性，避免基准转换带来的尺寸累积误差。夹紧力的方向全部垂直于零件支撑面，保证夹紧过程中零件不会出现侧向滑移，每个夹紧点的压紧行程都做了限位设计，防止夹钳过度下压造成零件变形。工装的操作空间做了充分预留，夹钳的操作手柄全部朝向工位外侧，操作人员站在工位两侧即可完成所有夹钳的开合操作，不需要探身到工装内部，既提升装夹效率，也避免操作过程中磕碰零件。平台上还预留了多个基准检测孔，日常维护时可以通过三坐标测量仪快速校验各定位块的位置精度，当出现定位块磨损、移位的情况时，可快速调整复位，不需要重新做整套工装的基准标定。

　　从安装边界来看，整套工装的整体长宽尺寸适配常规焊装工位的占地要求，底座高度符合人体工程学设计，操作人员站立作业时不需要弯腰或者抬臂过度，长时间作业也不容易产生疲劳。平台上的定位单元全部采用螺栓连接的可拆卸结构，当后续车型改款、零件型面出现小幅调整时，只需要更换对应的仿形支撑块与压头，不需要重新制作整套工装底座，可大幅降低产线改造成本，缩短工装调试周期。工装的所有钢结构件都做了喷塑防锈处理，焊接位置全部打磨平整，没有尖锐毛刺，避免作业过程中划伤操作人员或者零件表面。在实际生产应用中，这套工装可配合焊接机器人或者人工焊枪完成零件的点焊、弧焊作业，装夹完成后的零件尺寸精度可控制在±0.2mm范围内，完全满足白车身焊装的精度要求，有效减少后续总成装配时的匹配问题，降低返修率。
