气体压缩机专用截止式控制阀三维设计

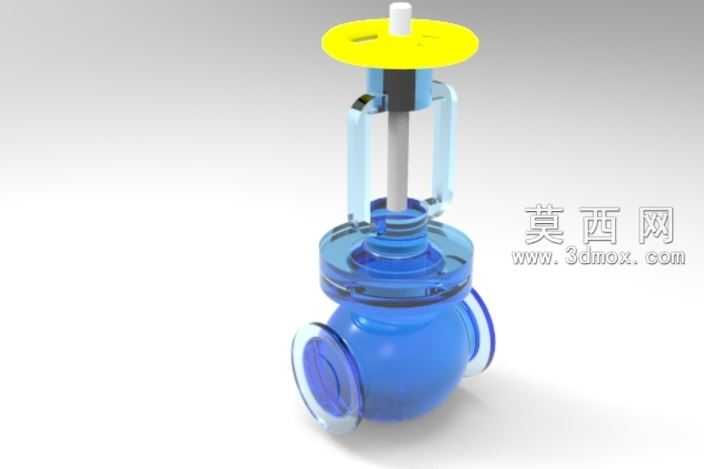

本作品为气体压缩机配套使用的专用控制阀三维模型，整体采用参数化建模思路完成全结构设计，在三维建模过程中严格遵循阀门类零部件的通用设计规范，对各部件的装配公差、配合间隙做了符合工业实际的参数设定。模型整体分为上部操作机构、中部阀杆密封组件、下部阀体流道三个核心模块，上部操作手轮采用亮黄色工程塑料材质设定，表面做防滑结构处理，中心设置阀杆定位安装孔，手轮与阀杆之间采用平键连接的结构设计，保证扭矩传递的稳定性。中部支架采用浅蓝透明工程塑料的渲染材质，既可以直观展示内部阀杆的升降运动轨迹，也清晰呈现了支架与阀体、压盖的螺栓连接点位，阀杆采用金属哑光材质，表面做粗糙度处理模拟真实金属加工质感，阀杆与阀体之间的密封填料结构做了分层建模，还原了填料压盖、填料环的装配关系。下部阀体采用蓝色半透明材质渲染，可清晰观察到内部流道的曲面造型，阀体两端采用法兰连接结构，法兰端面的密封槽、螺栓孔位均按照通用阀门标准做了精确建模，阀体内部的阀瓣密封面做了精细化结构处理，可直观展示阀门关闭时的密封配合状态。整体渲染采用柔和的影棚布光方案，通过半透明材质的透光效果突出内部结构层次，各部件的分色处理清晰区分不同功能模块，既满足工业设计的结构展示需求，也可作为压缩设备管路系统的配套装配模型使用，模型的所有结构均可编辑，支持后续的工程图导出、装配仿真、流体仿真分析等二次开发使用。
