杠杆式安全阀二维结构设计图纸

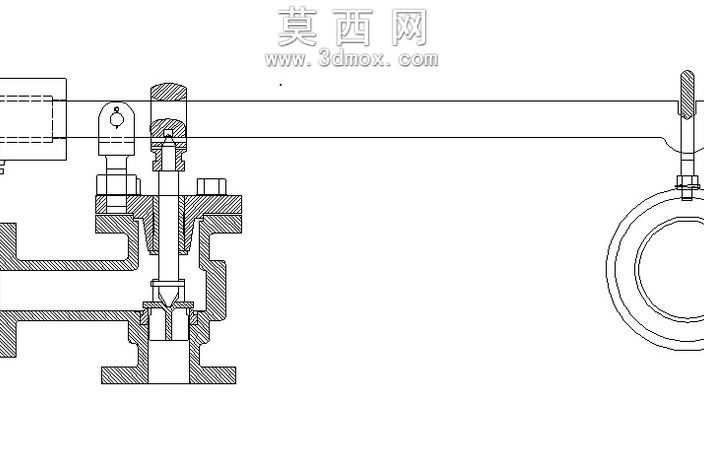

本作品为杠杆安全阀的二维结构设计图纸，完整呈现了该类泄压阀门的内部构造与装配关系，可作为三维建模的核心参考依据，也可直接用于AutoCAD环境下的块插入调用与设计练习。图纸采用机械制图标准规范绘制，清晰展现了阀体、阀瓣、阀杆、杠杆配重组件、密封结构、连接法兰等核心部件的轮廓尺寸与装配位置，通过剖视表达手法直观呈现了介质流通通道、密封副配合面、杠杆力传递路径的结构逻辑。从设计思路来看，该杠杆安全阀依托杠杆力矩平衡原理实现压力控制，通过调整配重块在杠杆上的位置即可设定泄压阈值，当管路内部介质压力超过设定值时，介质推力克服配重与杠杆的作用力矩，推动阀瓣抬升实现泄压，压力回落至安全区间后阀瓣自动回落密封，保障管路系统压力稳定。建模过程中可依托该二维图纸的轮廓线进行三维特征的拉伸、切除操作，阀体部分可采用铸造件的材质设定，赋予铸铁哑光金属质感，阀杆、杠杆等运动部件采用不锈钢材质参数，配重块可设置为铸铁或铸钢材质，密封面部位可添加铜合金或硬质合金的材质区分，还原真实阀门的材质搭配逻辑。结构设计上充分考虑了安全阀的可靠性需求，阀体流道采用平滑过渡设计减少介质阻力，阀瓣与阀座的密封面设置了足够的配合宽度保障密封性能，杠杆支点部位采用铰接结构降低运动摩擦阻力，连接部位的螺栓、螺母等标准件也在图纸中做了清晰标注，方便三维建模时直接调用标准件库完成装配。渲染环节可针对不同部件设置差异化的表面处理效果，阀体铸造表面设置粗糙质感，加工配合面设置高光金属效果，密封件添加非金属材质的哑光质感，通过光影效果突出各部件的装配层次与结构关系，完整还原杠杆安全阀的工业设计细节与工作原理，为后续的工程分析、装配演示、生产加工提供精准的设计参考。
