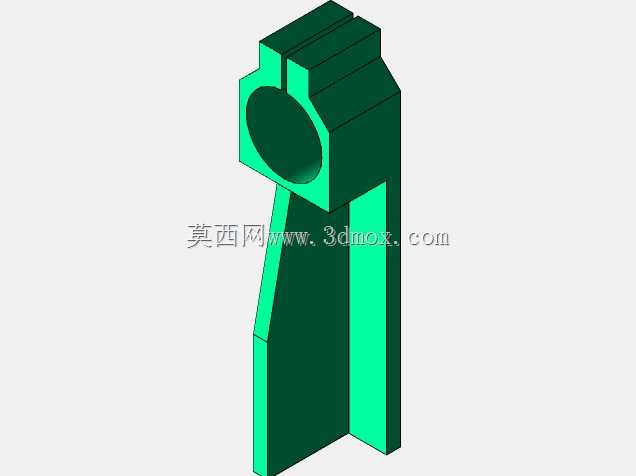

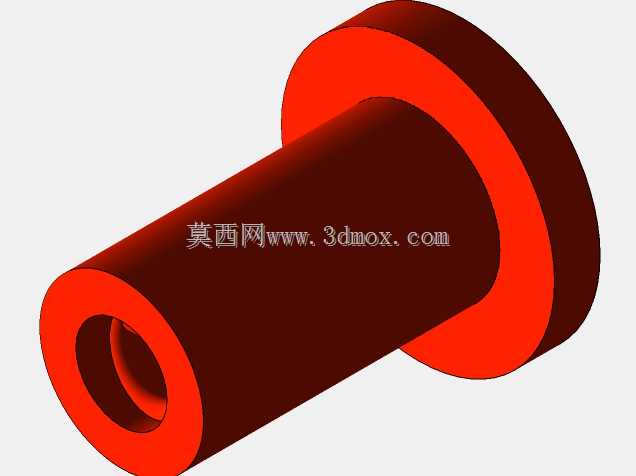

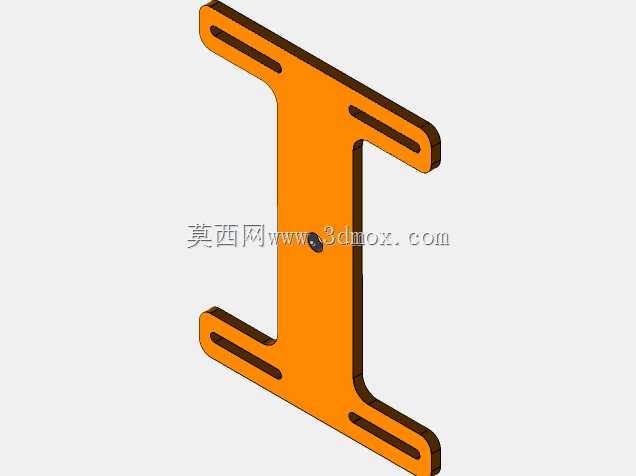

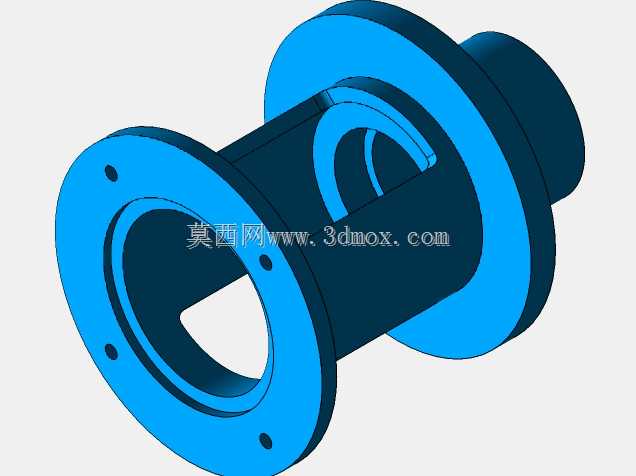

在线式纸箱装箱与包装一体化设备结构

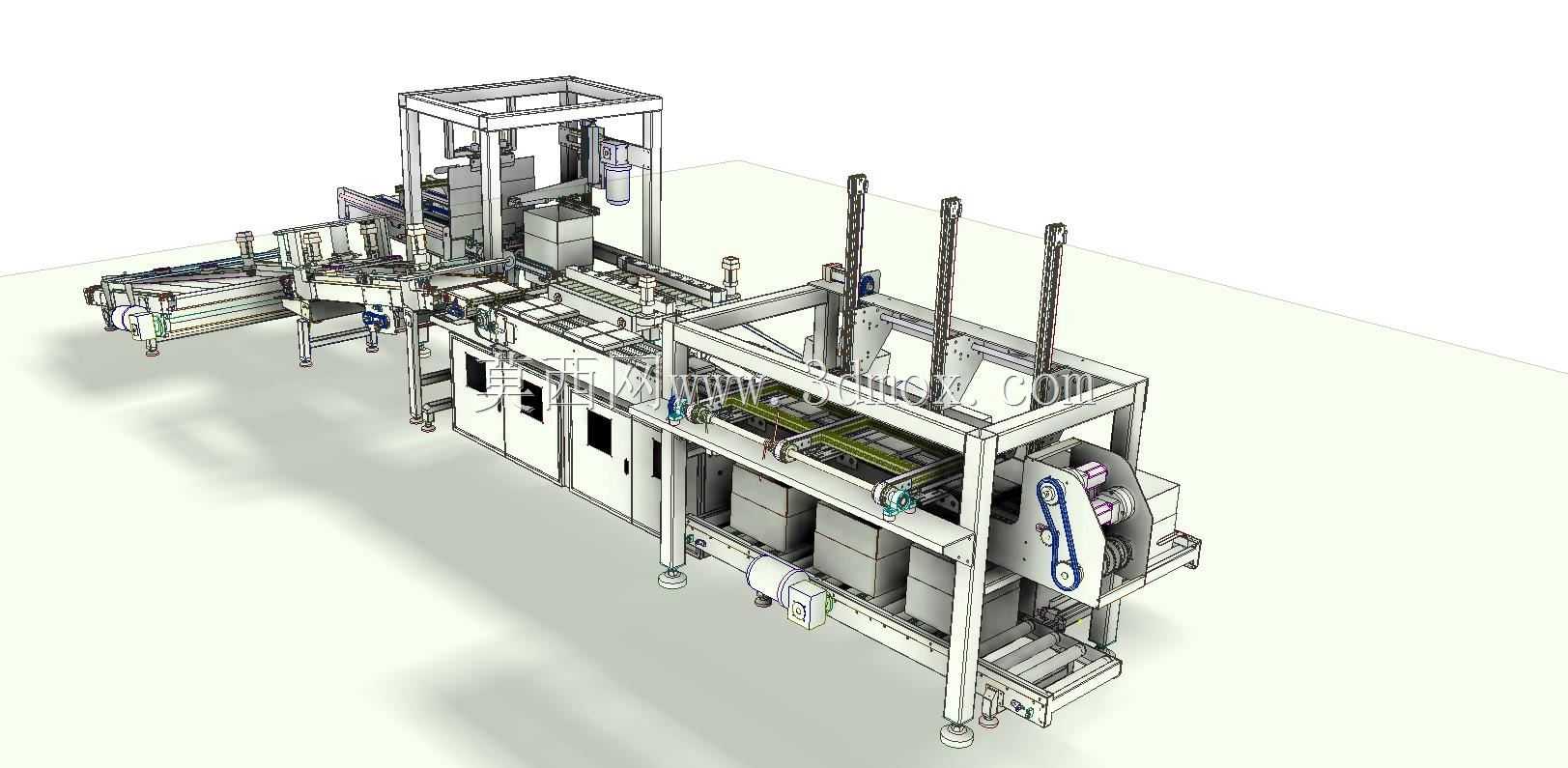

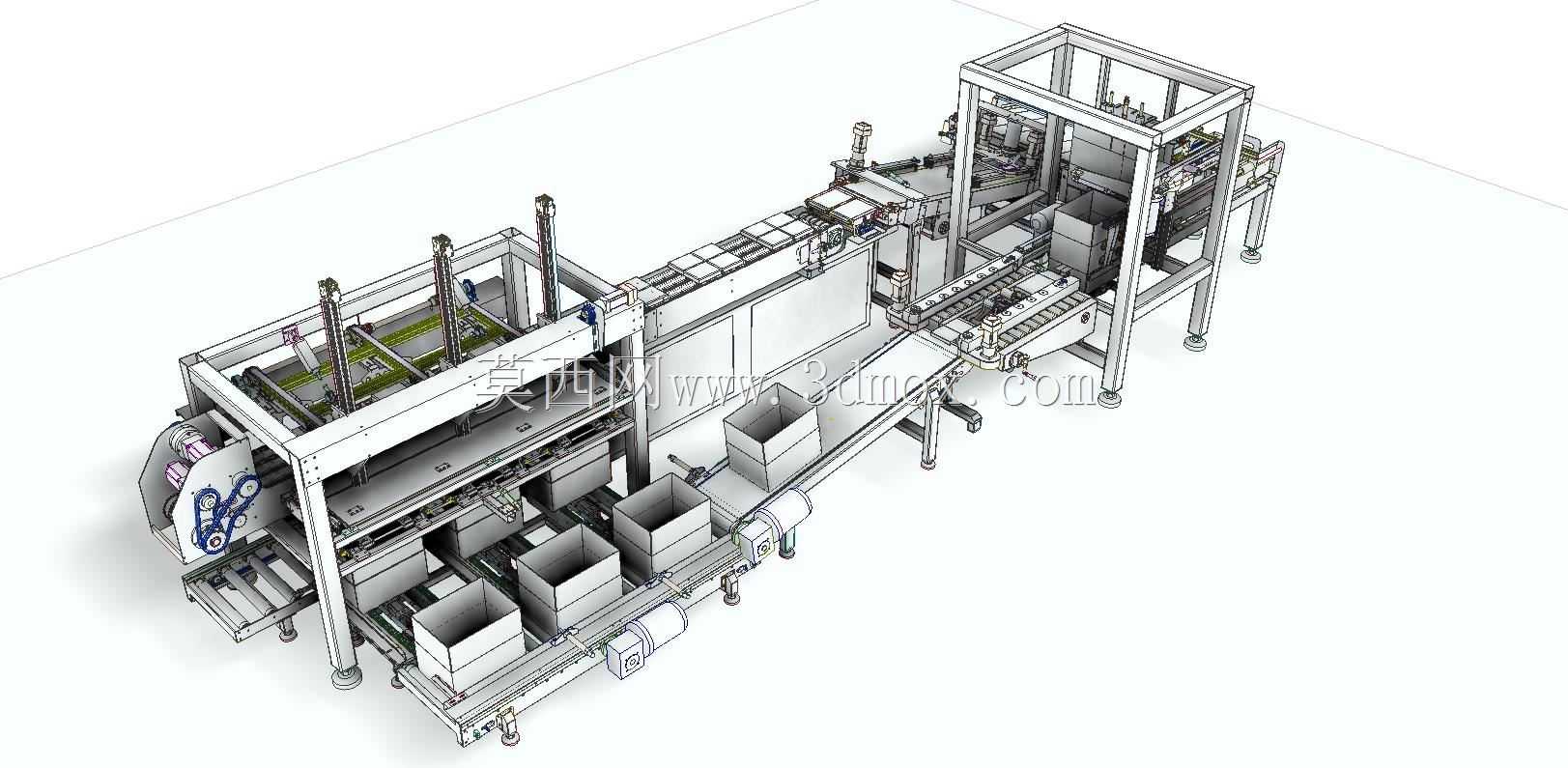

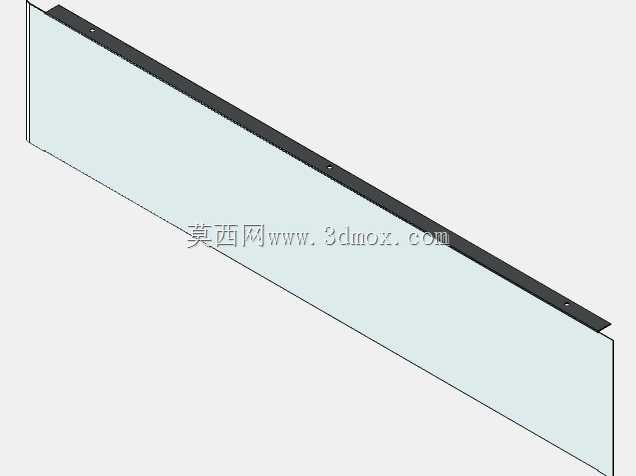

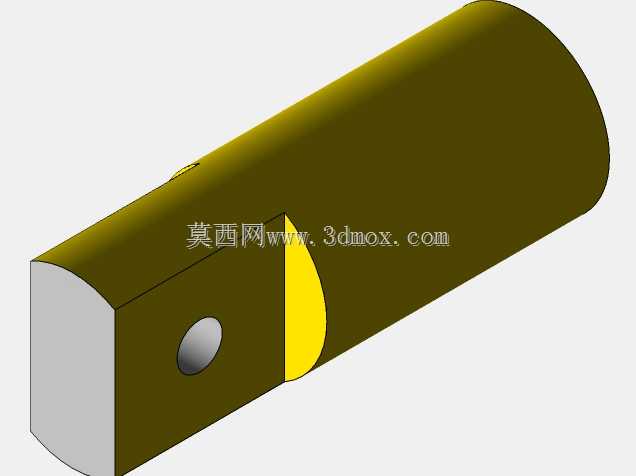

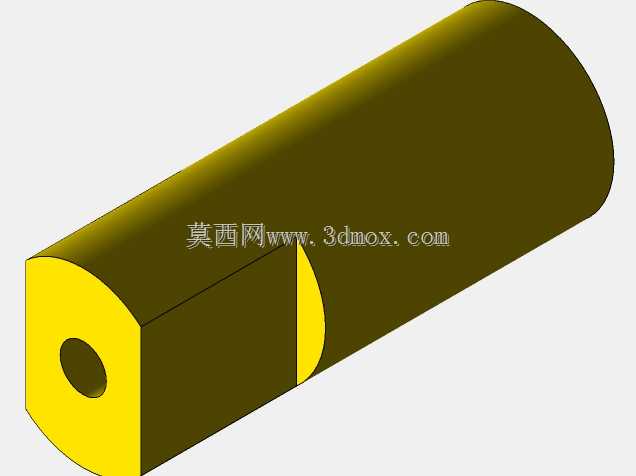

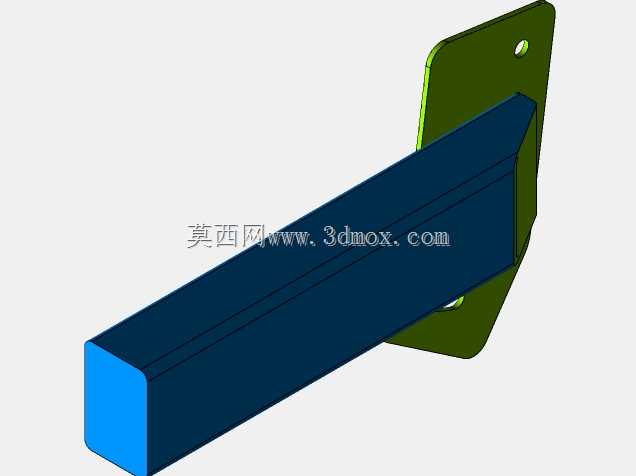

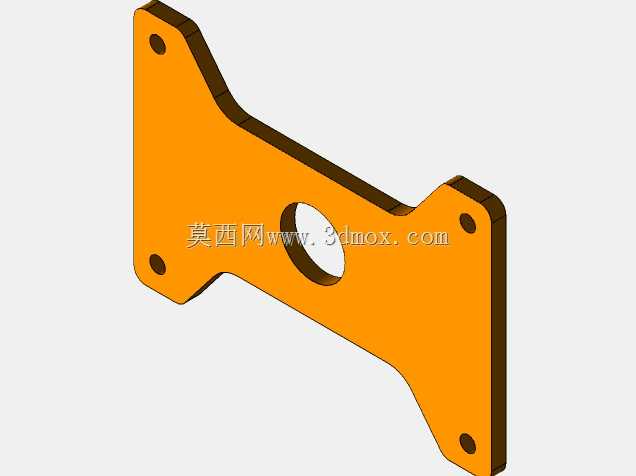

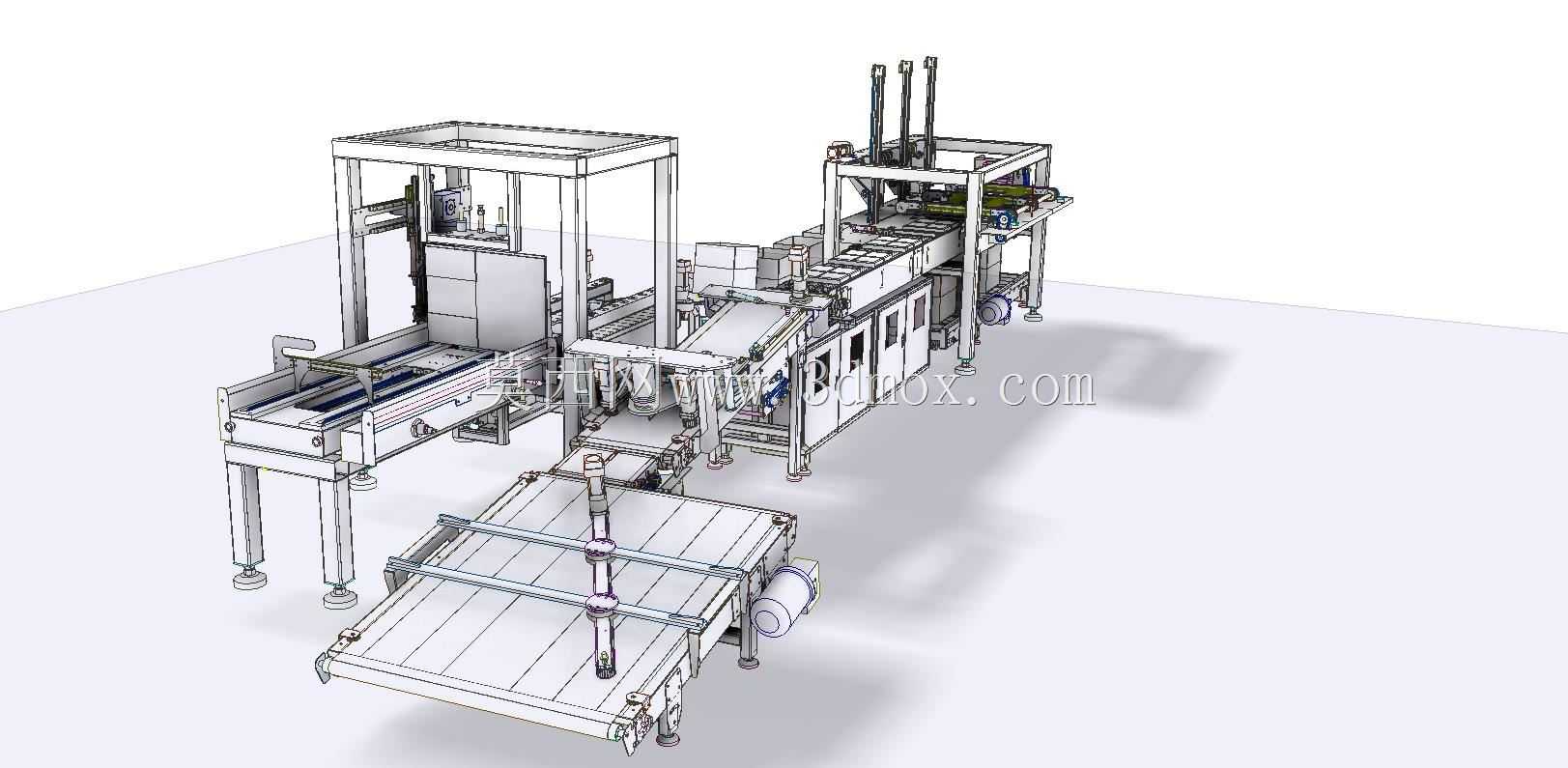

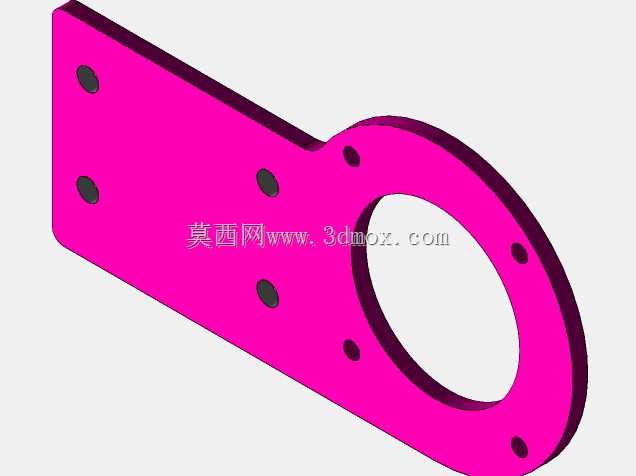

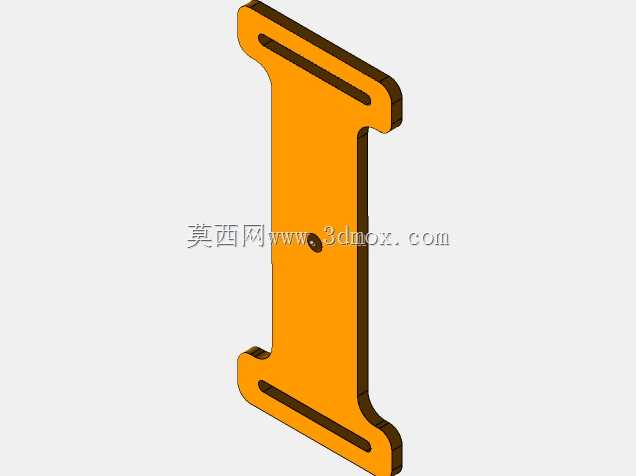

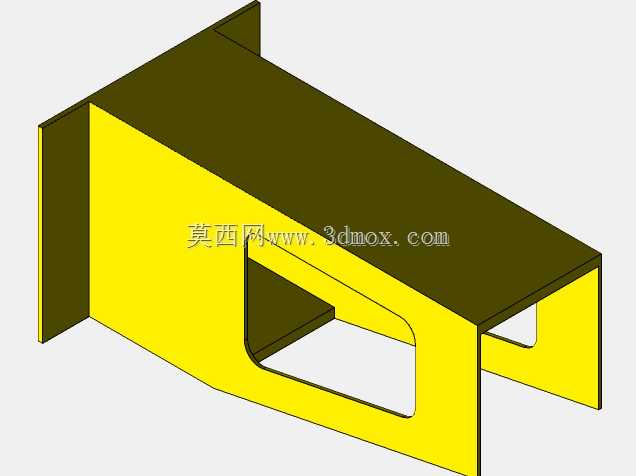

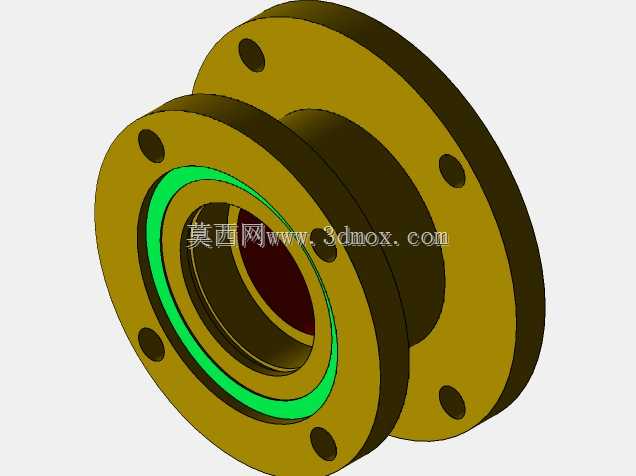

　　这套在线装箱包装设备，主要面向快消品、日化、食品加工等行业的后段包装产线，适配连续化生产的节拍需求，可直接对接前端灌装、装盒、分拣等工序的出料端，无需额外设置中转缓存工位，减少产线间的物料转运损耗。设备整体采用分段模块化布局，从入料端到出料端依次设置待包装物料输送段、纸箱自动供给与撑开段、物料整列抓取段、纸箱折盖封合段，各段通过同步输送链实现节拍联动，单段可根据产线实际产能需求调整运行速度，适配每分钟6到12箱的常规包装节拍，也可通过更换抓取治具适配不同规格的产品装箱需求。从结构设计层面看，设备主框架采用工业铝型材搭配碳钢喷塑护板搭建，兼顾结构刚性与后期改装调整的便利性，所有运动工位均设置安全防护光栅与透明亚克力护罩，

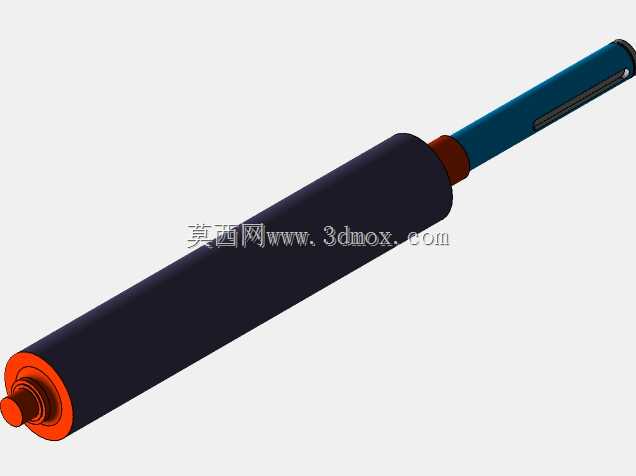

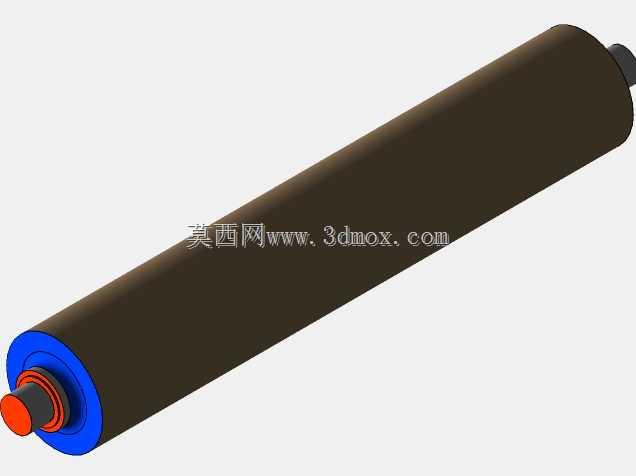

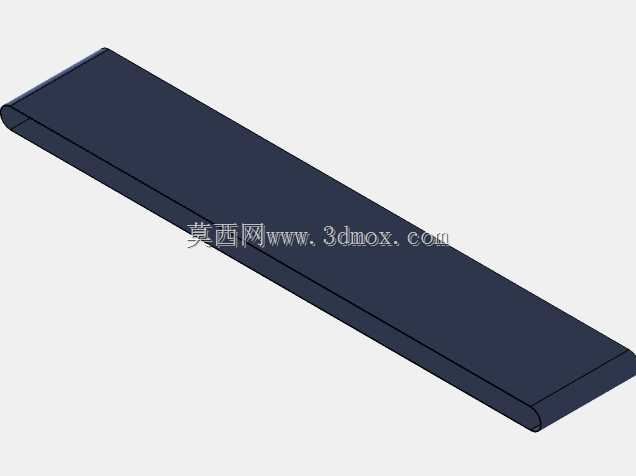

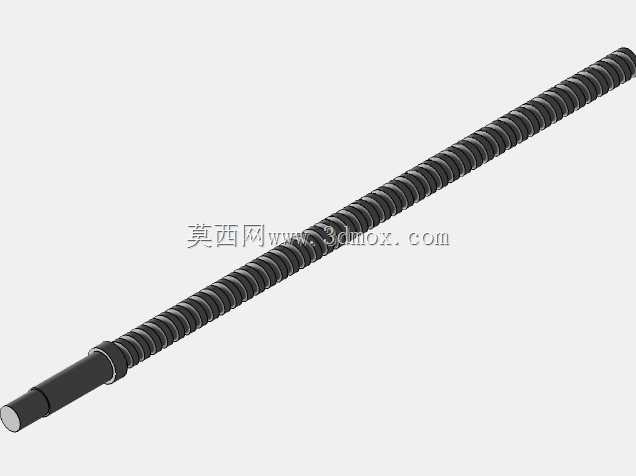

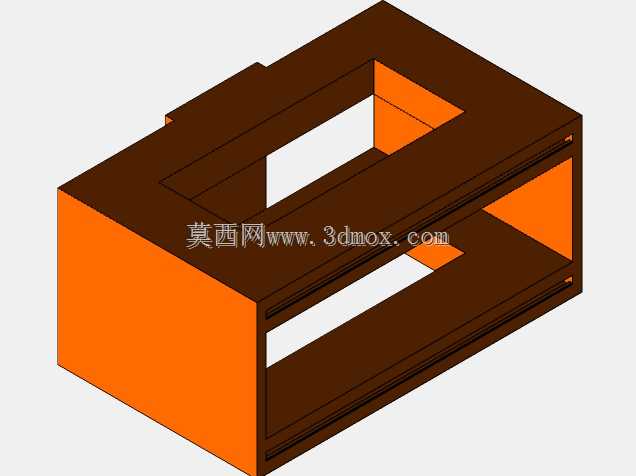

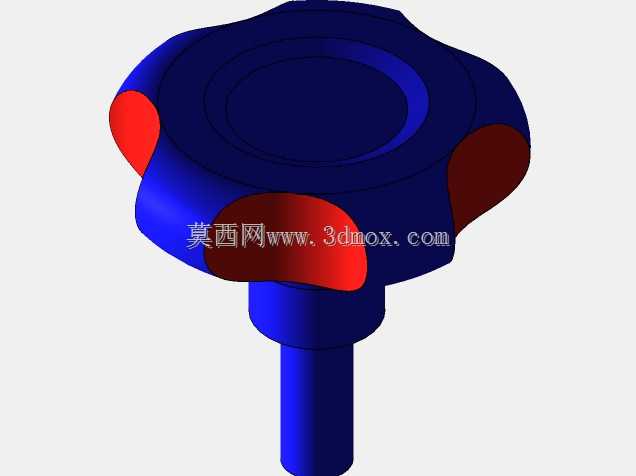

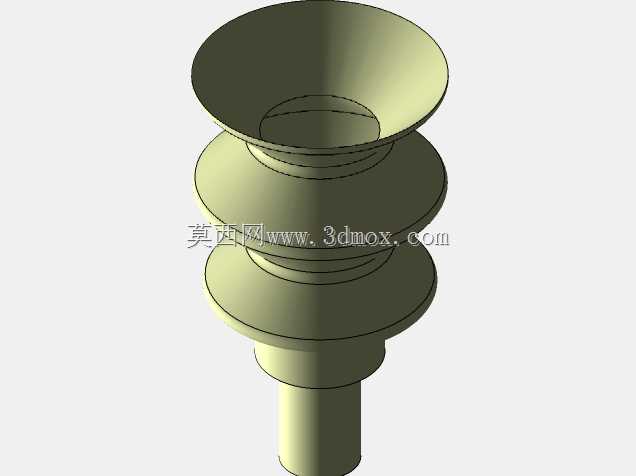

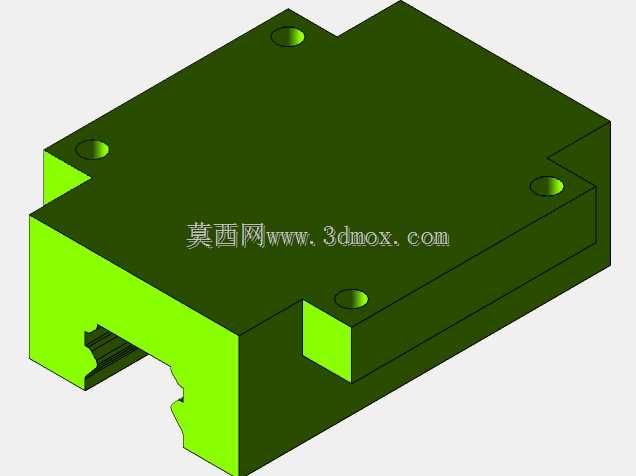

　　避免人员误触运动部件引发安全事故。入料输送段采用带格挡的平皮带输送结构，格挡间距可根据待装箱产品的外形尺寸调整，确保产品进入整列工位时姿态统一，不会出现堆叠、歪斜的情况；整列工位设置多组可调式挡料气缸，可根据每箱装箱数量将产品整理成对应行列排布，方便后续抓取机构一次性取料。纸箱供给段采用卧式纸箱料仓设计，可一次性堆叠存放50到80个成型前的平张瓦楞纸箱，通过真空吸盘逐张取料后，配合侧边导向杆与撑开机构将纸箱撑开为立体形态，底部折页通过导向斜板自动折合后输送至装箱工位，无需人工参与纸箱撑开工序。抓取装箱工位采用双轴伺服提升搭配水平直线导轨的结构，抓取端采用阵列式真空吸盘或柔性夹爪，可根据待装箱产品的材质、重量切换治具，

　　抓取过程中设置缓冲行程，避免硬接触损伤产品表面；装箱时机构精准定位纸箱内腔位置，将整列好的产品平稳放入纸箱内部，放置到位后自动抬升返回待取料位，等待下一次取料循环。完成装箱的纸箱随输送线进入折盖封合段，该工位通过前后折页导向板、左右折页压合机构依次完成纸箱上盖的折合，之后可对接胶带封箱或喷胶封合模块，完成封箱的成品纸箱直接输送至后端码垛工位，实现全流程无人化作业。安装布局方面，设备整体长度约7.2米，宽度约1.8米，入料端高度适配前端产线常规的850毫米出料高度，出料端高度适配常规码垛设备的1000毫米进料高度，设备底部设置可调式脚杯与固定地脚，可根据车间地面平整度调整设备水平度，调整范围为正负30毫米，

　　安装时需在设备周边预留不小于800毫米的维护通道，方便后期对运动部件、气动元件、线路管路进行检修维护。气路系统采用集中供气设计，主进气口设置在设备侧下方，配备油水分离器与调压阀，供气压力要求稳定在0.5到0.7兆帕，所有气缸均配备节流阀可单独调整动作速度，避免动作过快产生冲击或动作过慢影响整体节拍。电路走线全部采用拖链与线槽防护，动力线路与信号线路分开布设，减少信号干扰，各工位的检测传感器均采用快插式接口，后期更换维护无需重新接线。这套设备的设计思路核心是减少人工干预环节，通过各工位的动作协同替代传统人工装箱、折盖的重复劳动，相比人工装箱作业，可稳定保持装箱质量的一致性，避免人工操作出现的漏装、装箱歪斜、纸箱封合不规整等问题，同时模块化的结构设计也方便企业根据自身产品特性调整对应工位的结构，比如针对易碎品可在抓取工位增加缓冲减震结构，针对较重的产品可将吸盘治具更换为刚性夹爪，适配不同行业的装箱包装需求。在实际产线应用中，该设备可与前端的开箱机、后端的码垛机、缠绕机直接连线组成完整的后段包装产线，也可单独作为装箱工位使用，适配中小批量多规格产品的柔性生产需求，设备的各运动轴均设置原点复位与硬限位保护，出现卡料、错位情况时设备自动停机并触发报警，操作人员排除故障后可一键复位继续运行，降低故障排查的难度。
