奶瓶灌装生产线结构设计方案

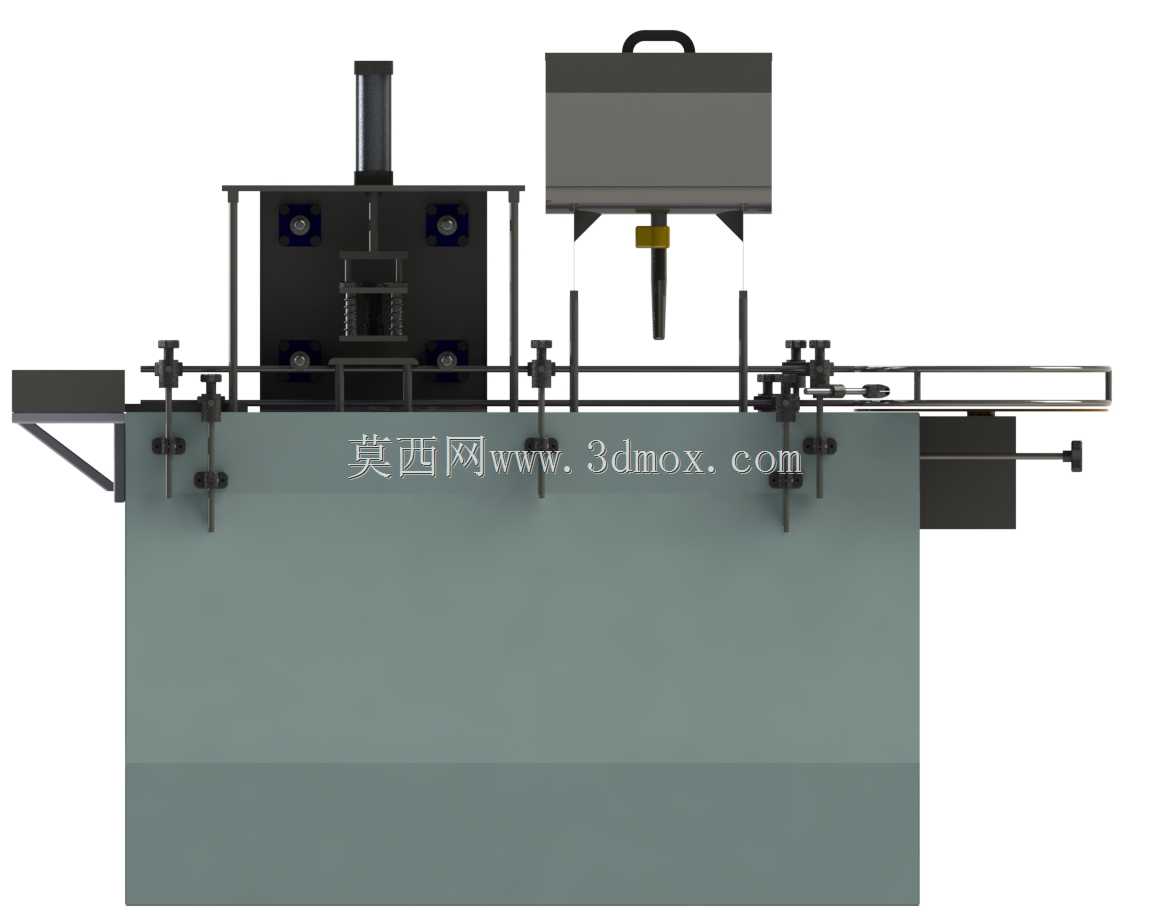

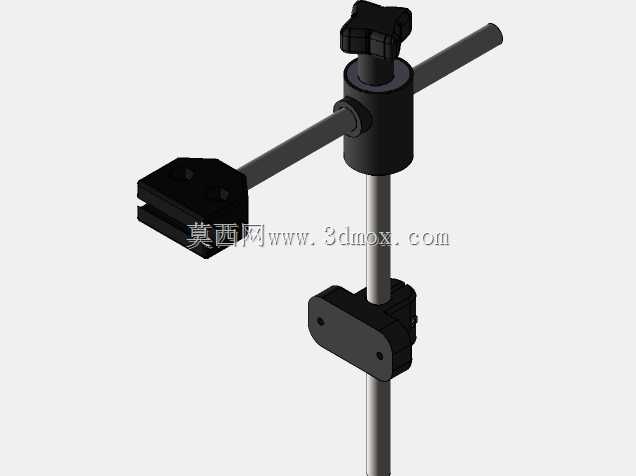

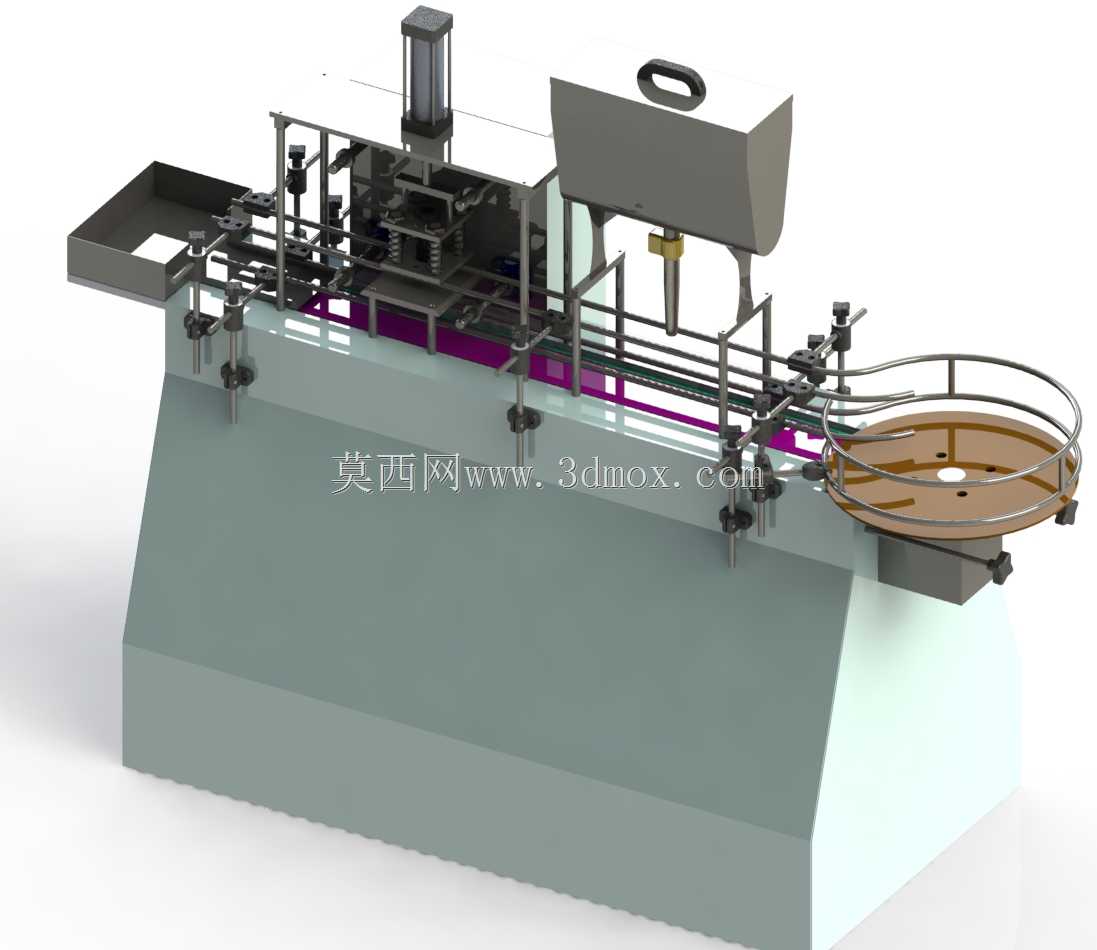

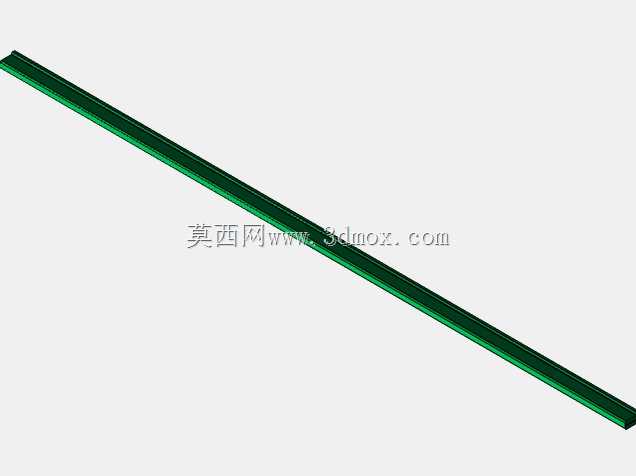

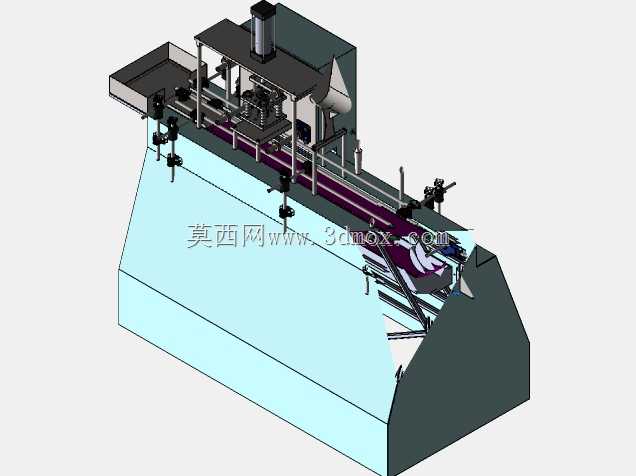

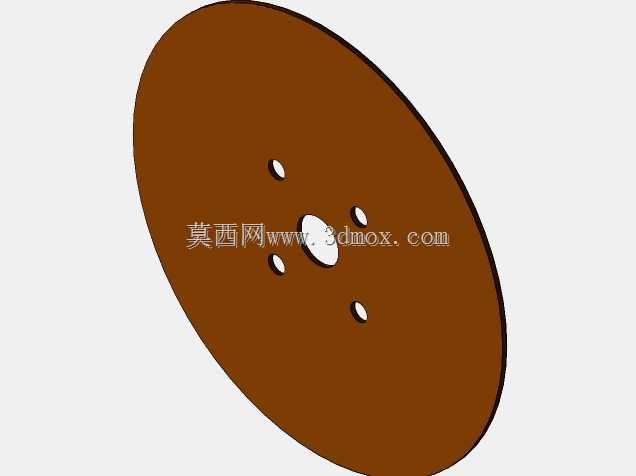

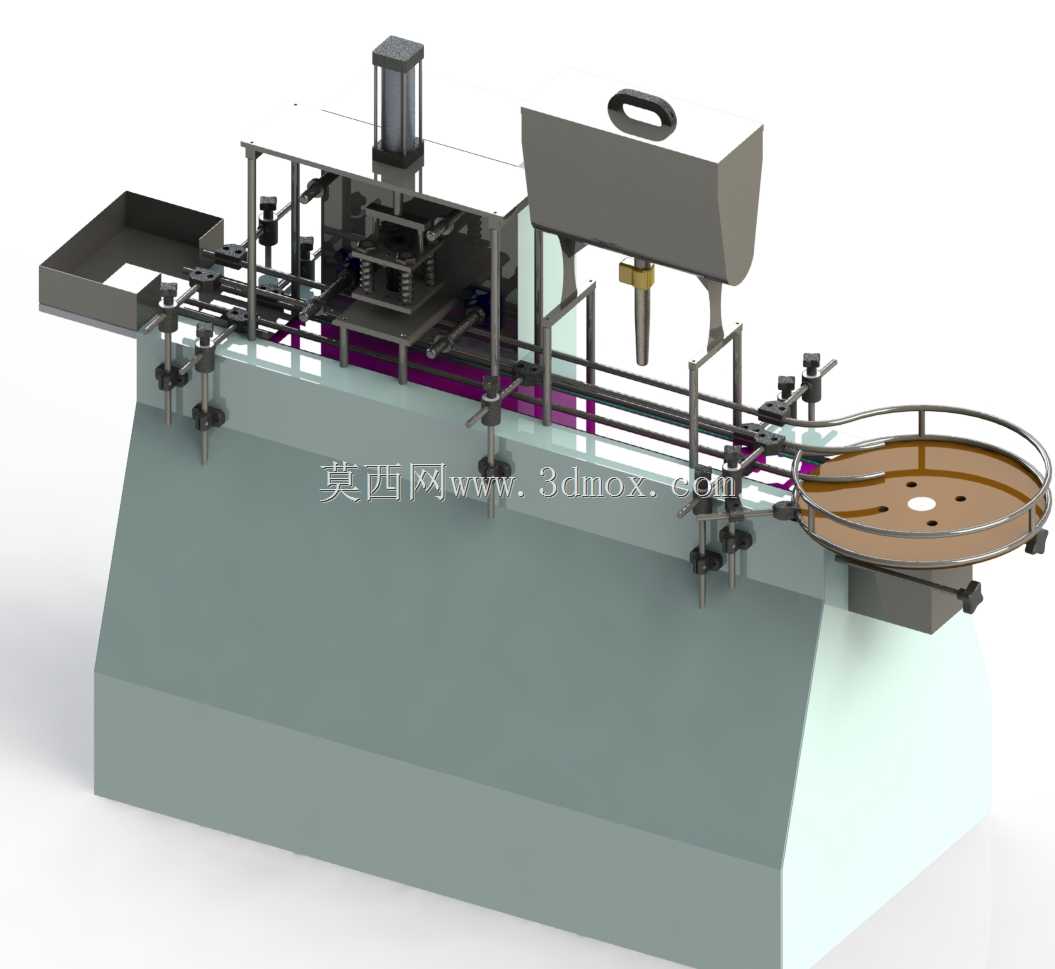

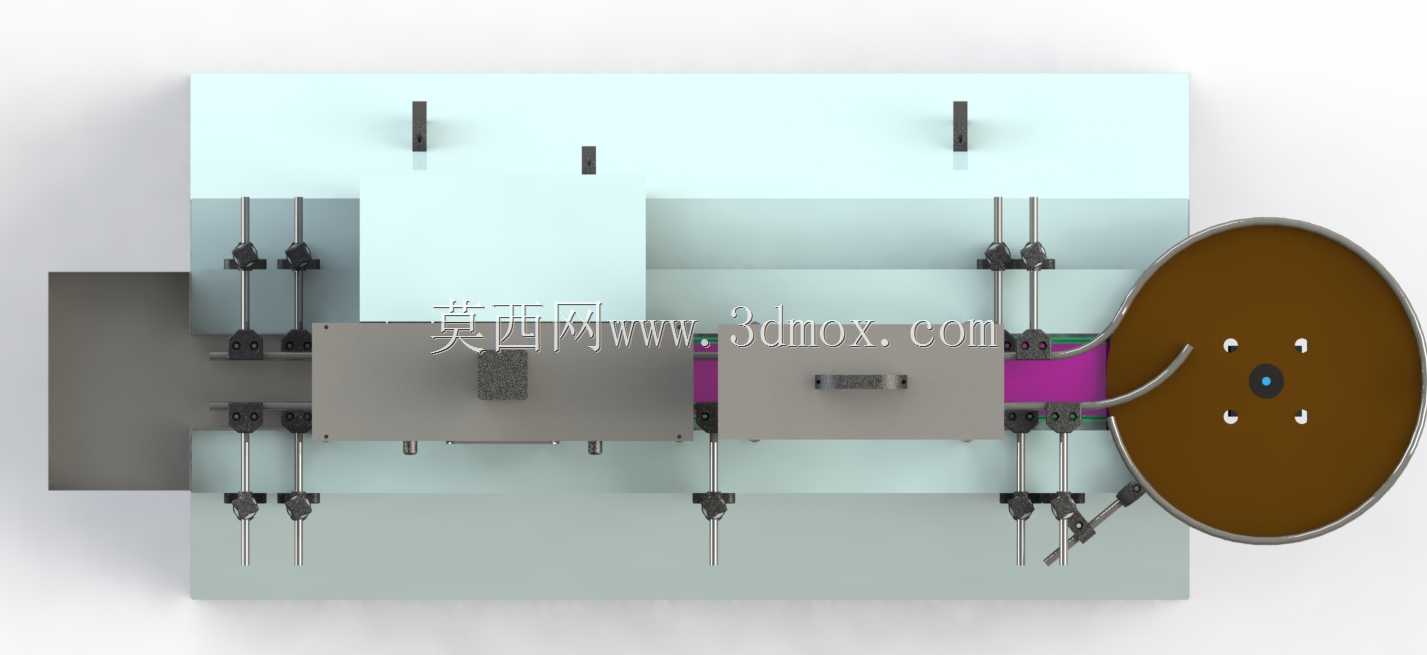

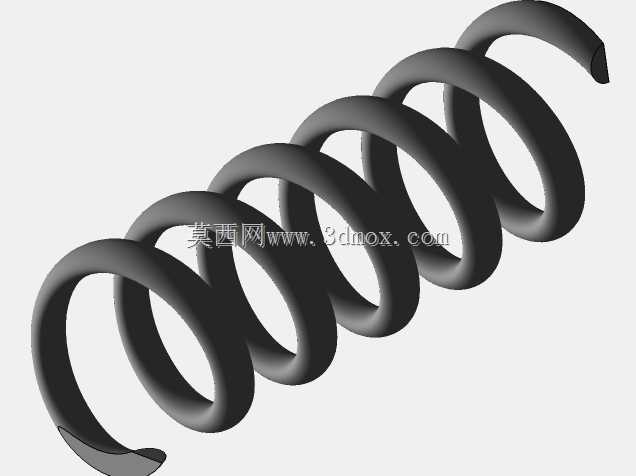

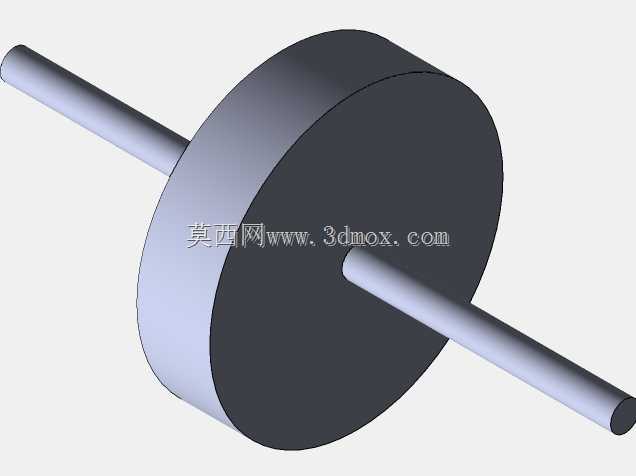

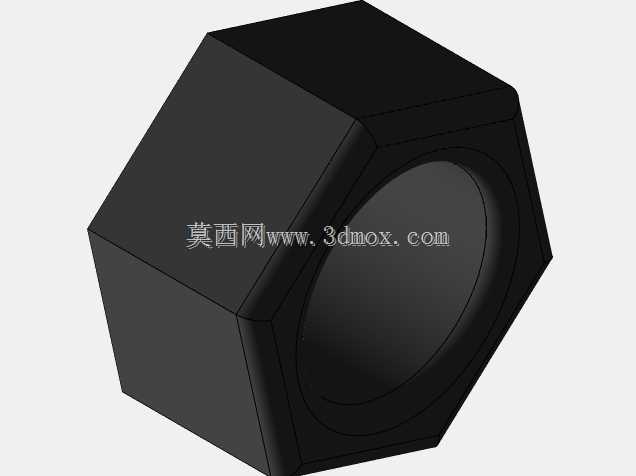

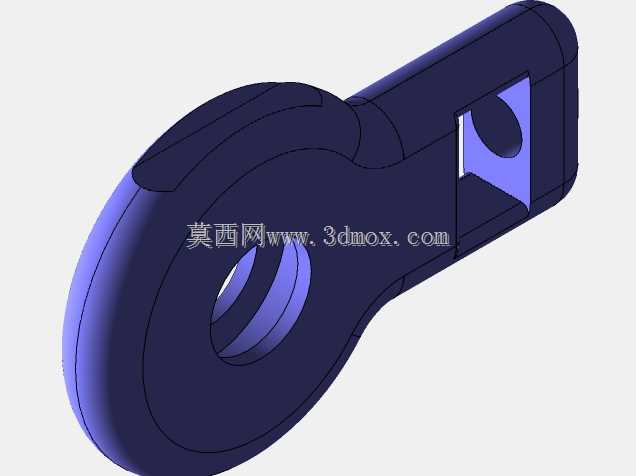

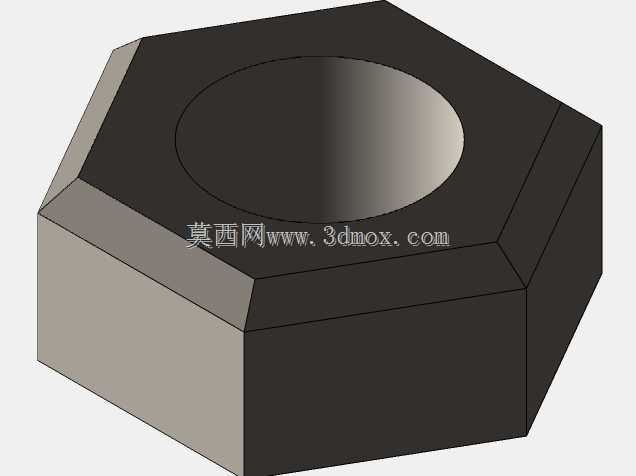

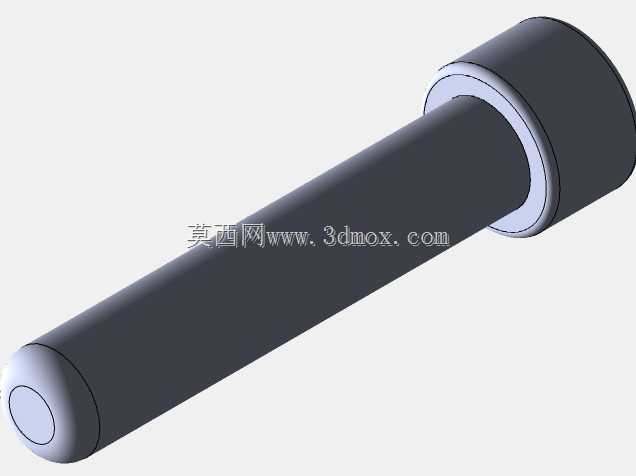

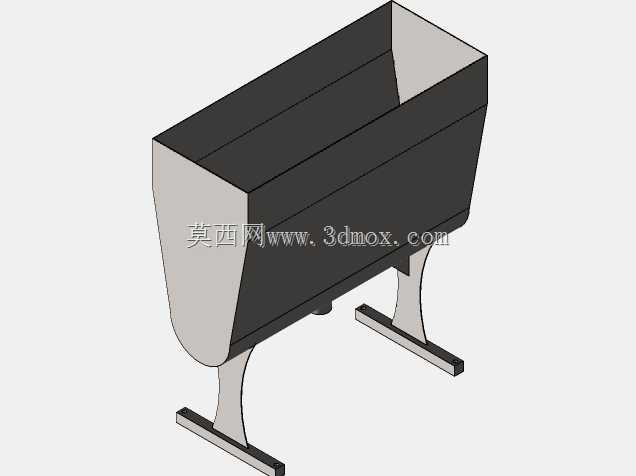

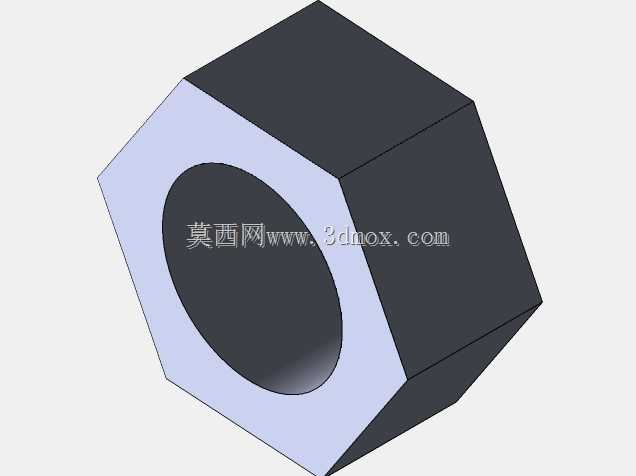

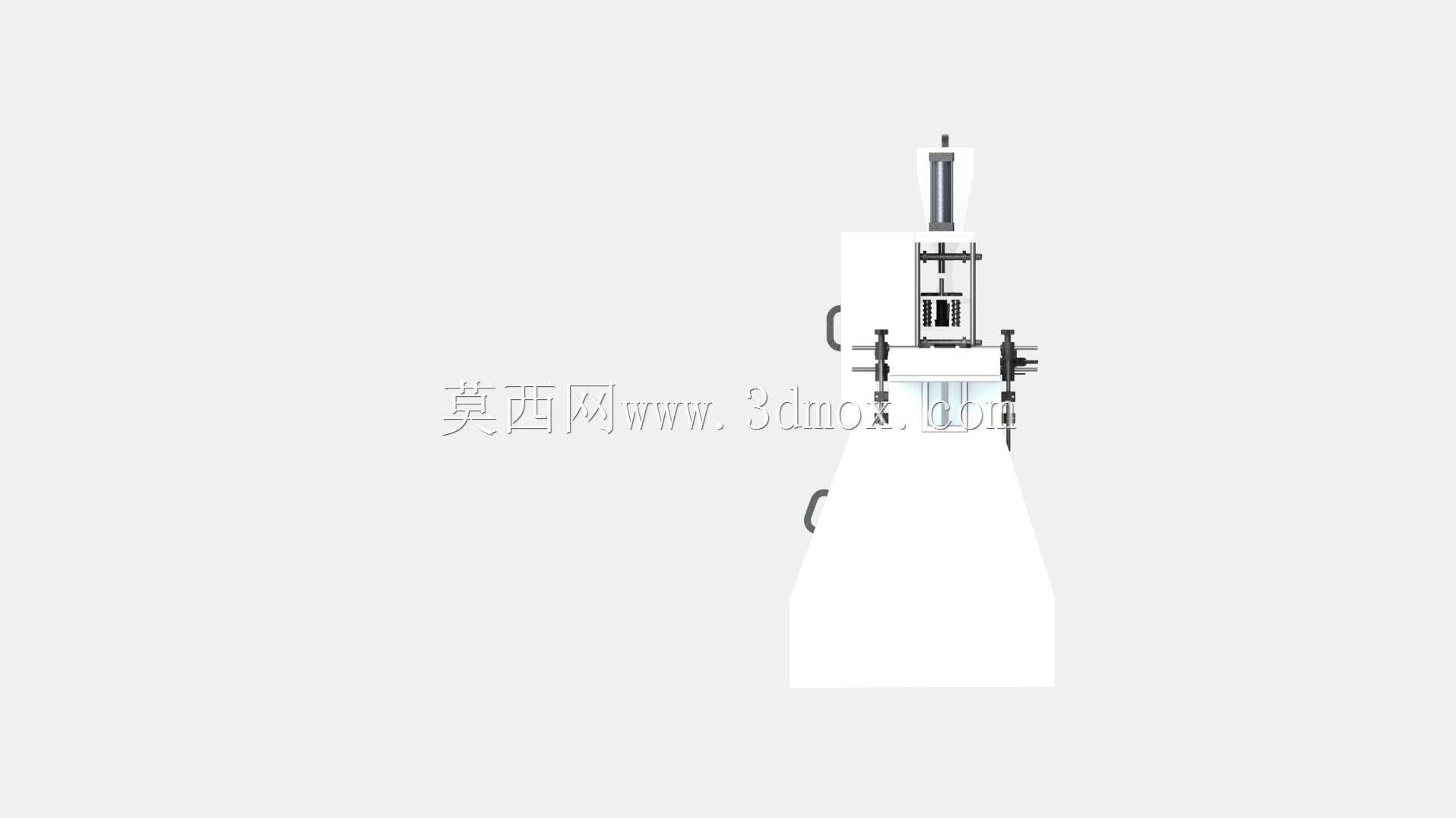

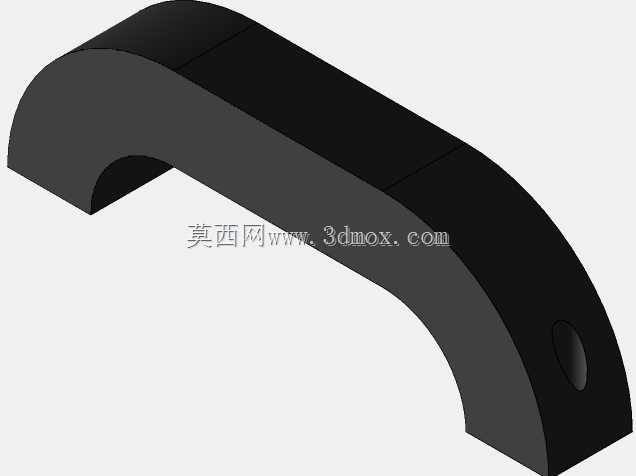

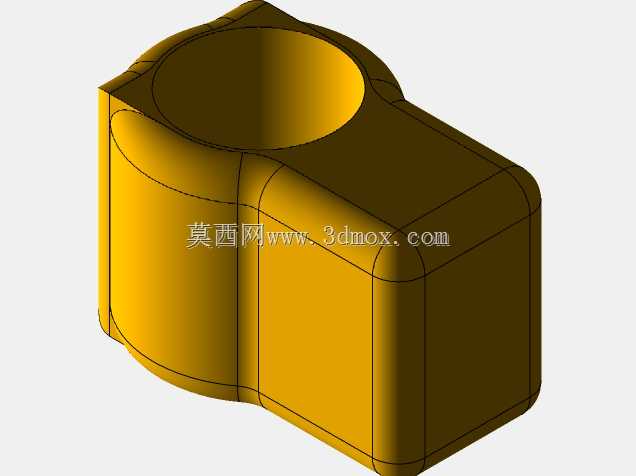

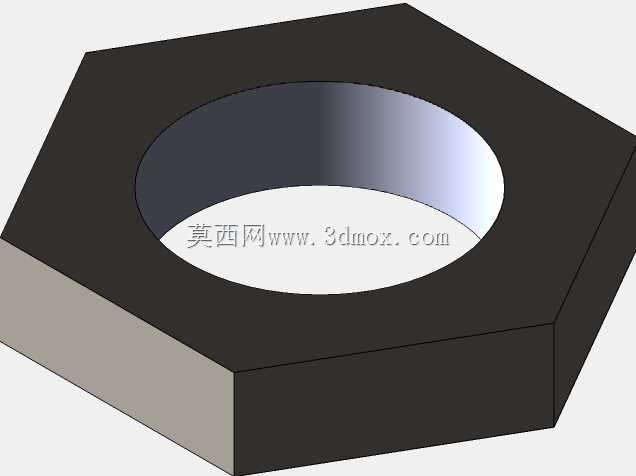

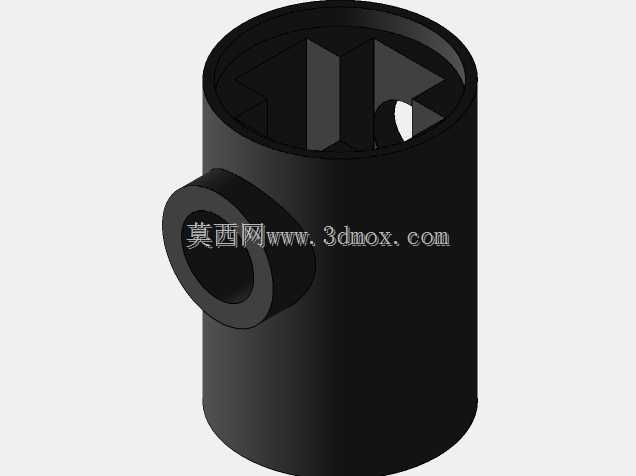

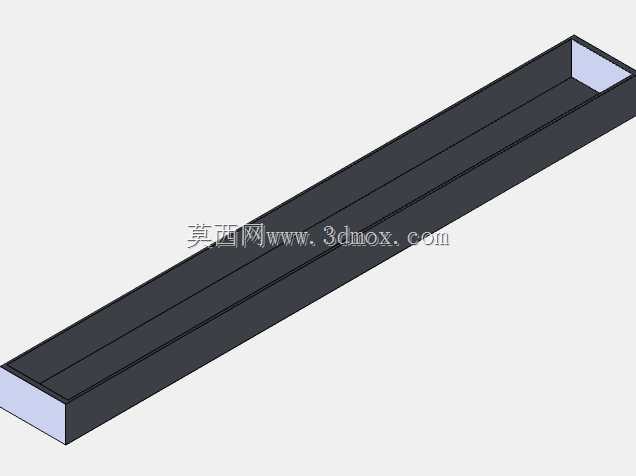

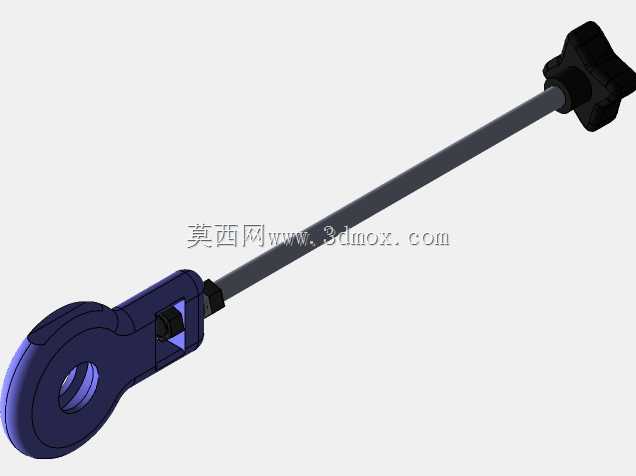

　　这套结构针对乳品包装环节的瓶装灌装工序设计，核心适配圆柱形塑料奶瓶的连续化生产需求，可对接前端吹瓶工序的出料端，也可衔接后端旋盖、贴标、装箱工位，在中小型乳品加工厂、饮品代工车间的瓶装生产线中应用广泛，能够替代传统人工灌装的低效作业模式，降低灌装过程中的液体洒漏、瓶身污染风险。从整体布局来看，设备采用直线式输送搭配回转式理瓶进料的组合结构，进料端设置的圆盘理瓶机构可将无序堆放的奶瓶整理为统一朝向，通过弧形导槽逐瓶送入主输送线，主输送线采用双侧导向杆限位结构，可根据奶瓶的瓶身直径调整导向杆的间距，适配不同容量规格的奶瓶输送需求，导向杆通过立式支柱固定在设备台面板上，支柱上开设的长槽孔可实现导向杆高度、前后位置的无级调节，

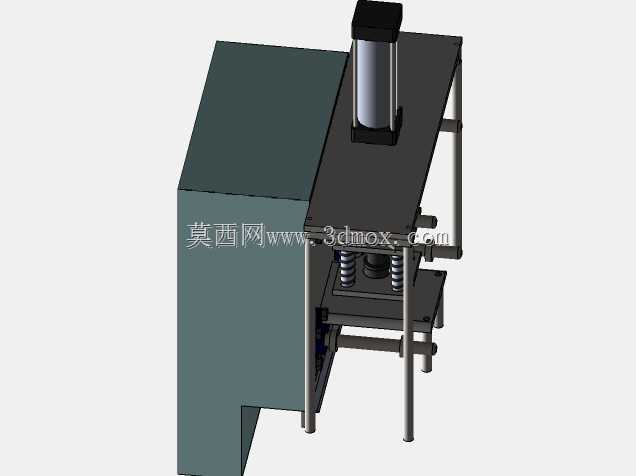

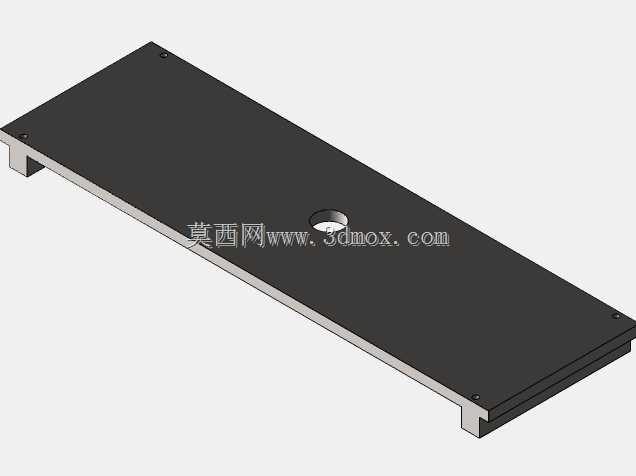

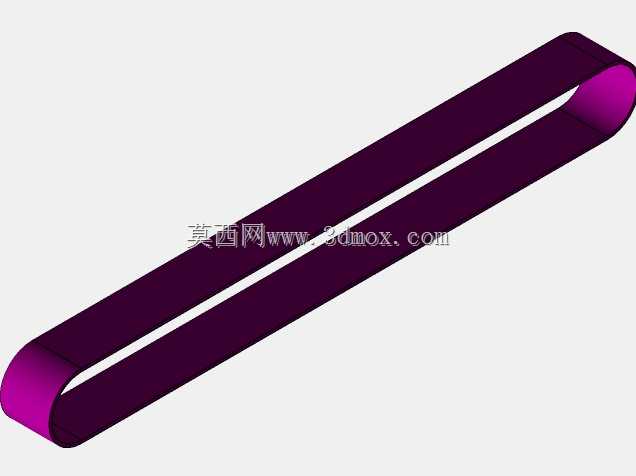

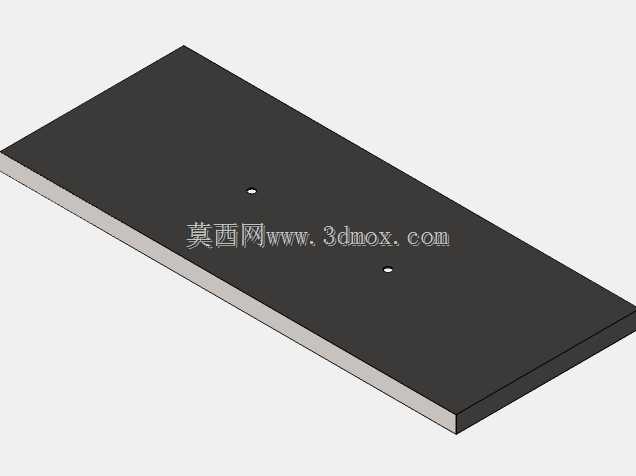

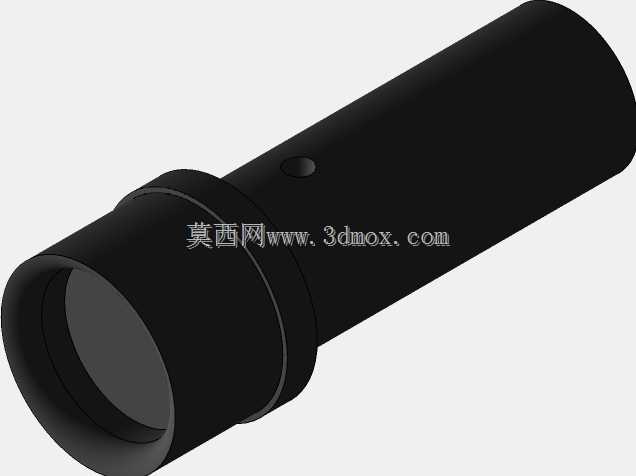

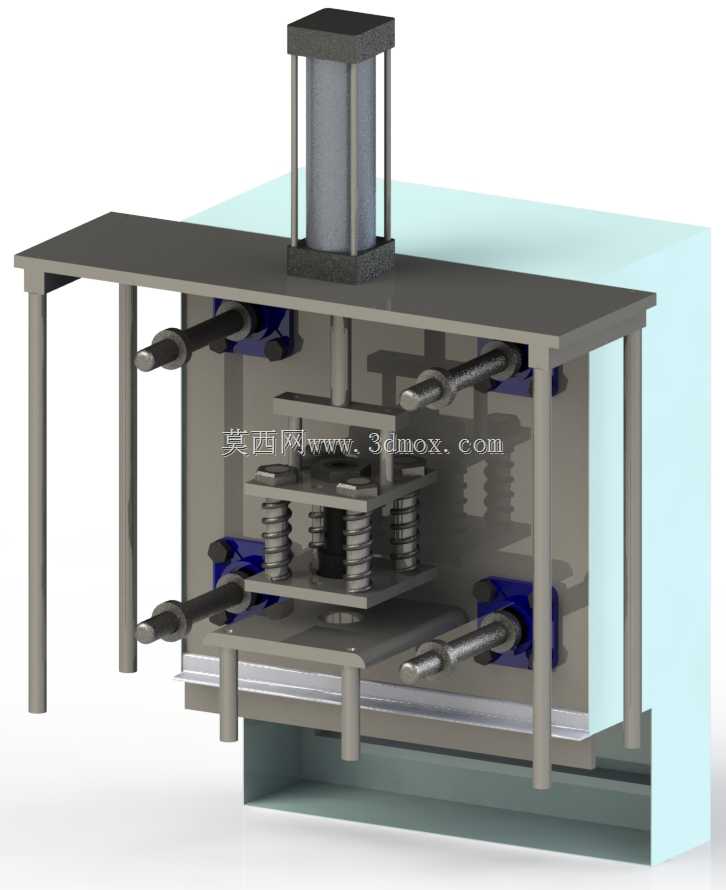

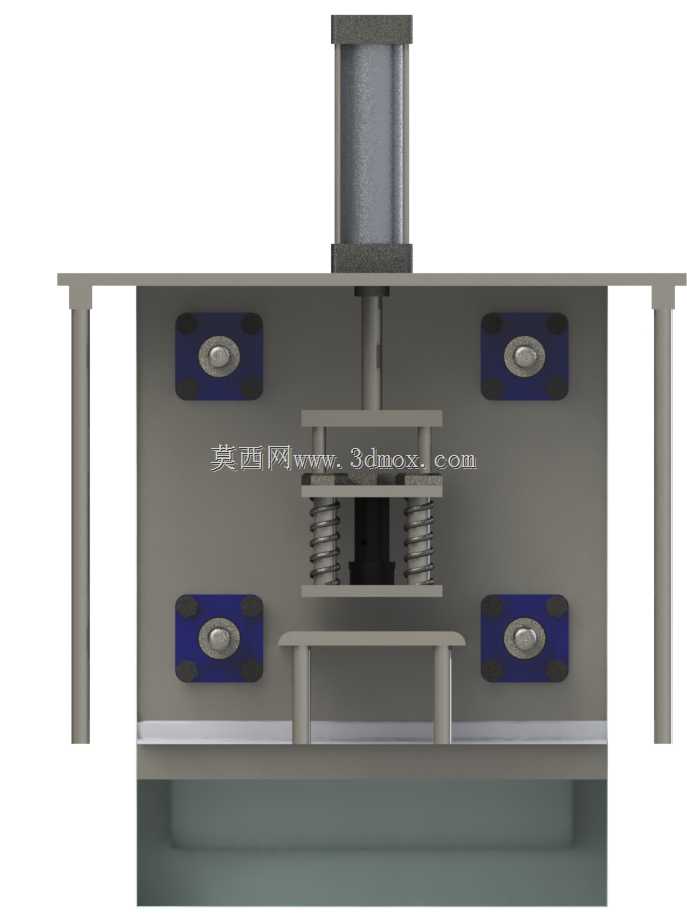

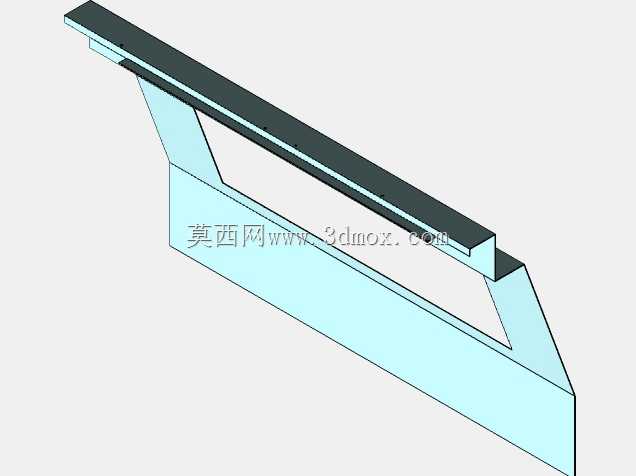

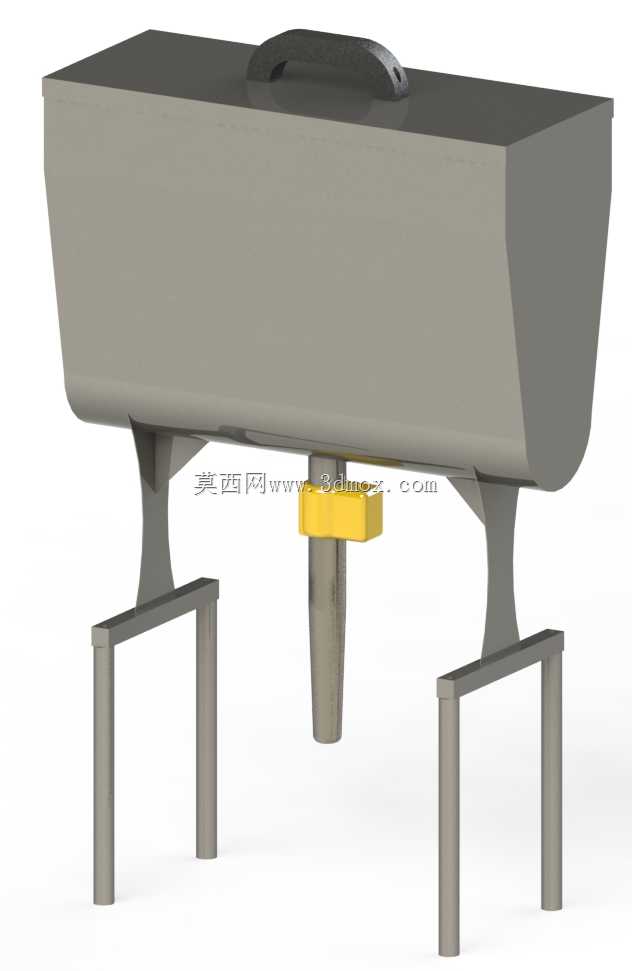

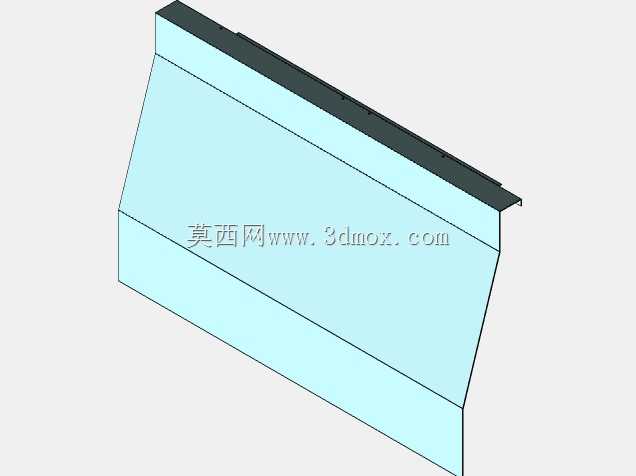

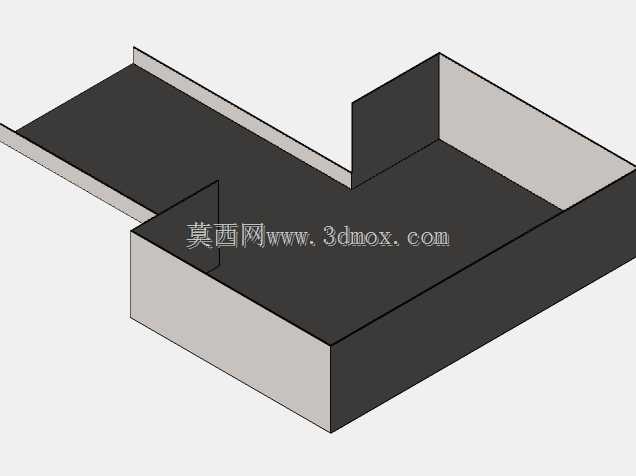

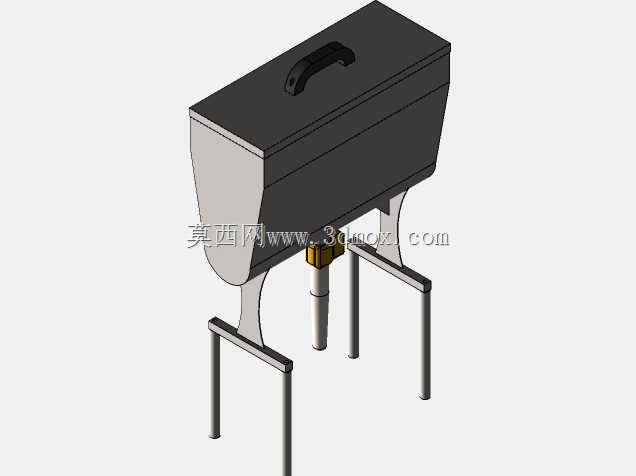

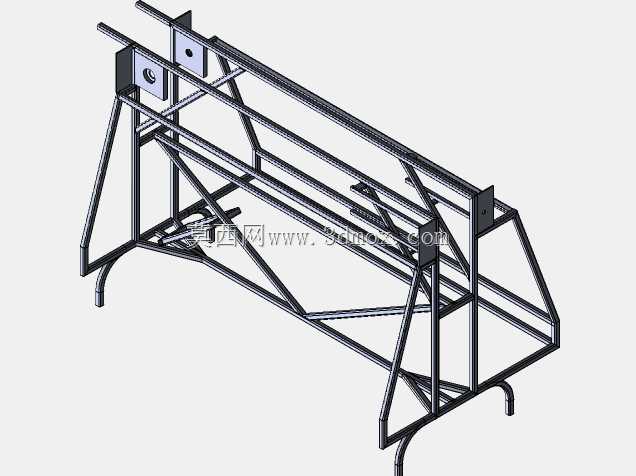

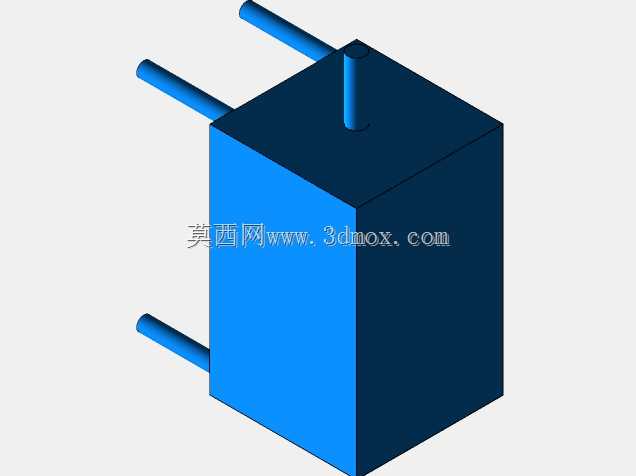

　　无需额外加工安装孔即可完成规格切换。输送线中段设置多组灌装工位，每个工位对应一套独立的灌装升降机构，当奶瓶被输送至灌装工位下方时，定位机构会对瓶身进行侧向夹紧，避免灌装过程中瓶身偏移导致的灌装嘴对位偏差，灌装嘴可随升降机构下行伸入瓶内，减少液体灌装时的飞溅与气泡产生，灌装完成后灌装嘴抬升，定位机构松开，奶瓶随输送线进入下一工序。设备的台面板采用加厚不锈钢板材加工，边缘做折边处理，台面板下方预留了电气元件、气动管路的安装空间，输送驱动电机安装在台面板下方的机架内侧，通过链传动带动输送皮带运行，传动部位设置有安全防护罩，避免作业过程中异物卷入传动结构。从安装边界来看，设备整体长度适配常规车间的生产线排布需求，

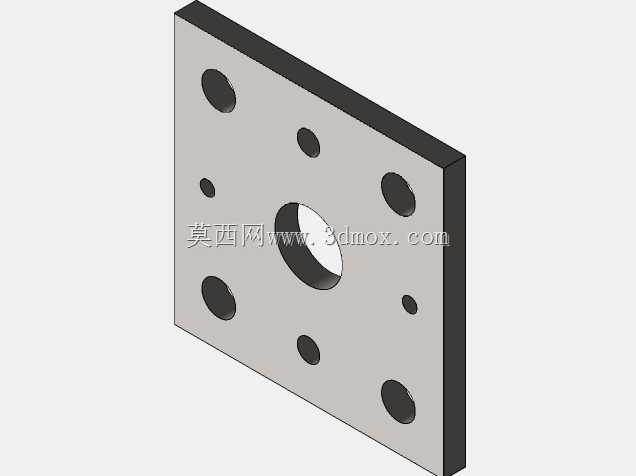

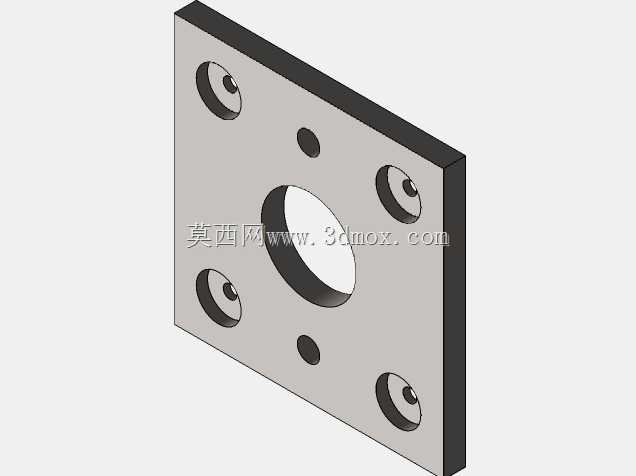

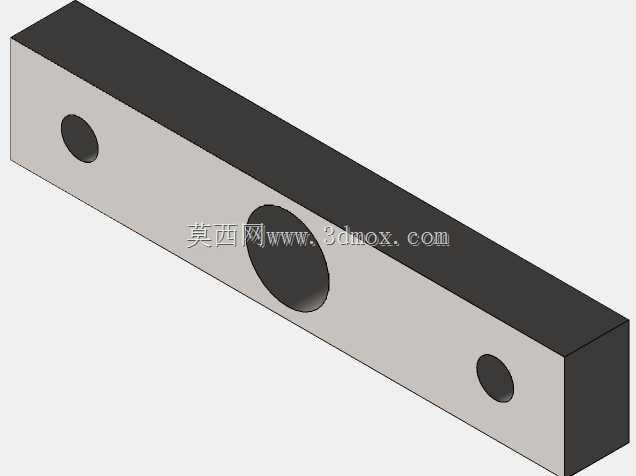

　　宽度方向预留了操作人员的巡检通道空间，进料端的理瓶圆盘高度与前端理瓶出料高度匹配，出料端的输送面高度与后端旋盖机的进料高度一致，无需额外增设过渡输送段即可完成线体对接。设计过程中重点考虑了灌装工位的对位精度，每个灌装头的安装座都设置了XY方向的微调结构，可在装配调试时根据实际瓶身位置调整灌装嘴的对位坐标，避免长期运行后结构偏移导致的灌装误差；输送线的导向杆末端设置了喇叭口导向结构，可将理瓶机构送出的奶瓶顺畅导入输送轨道，减少卡瓶故障的发生概率。在结构细节上，与瓶身接触的导向部件、定位部件都采用圆角过渡处理，避免刮花奶瓶外壁，与灌装液体接触的管路、灌装嘴都采用快拆结构设计，可快速拆卸完成清洗消毒，满足食品加工设备的卫生要求。

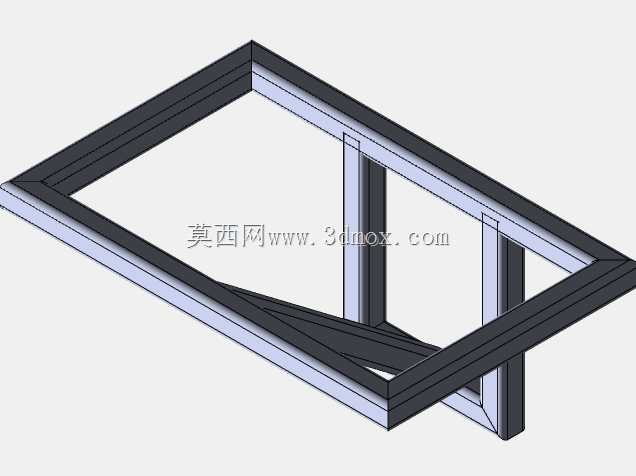

　　机架底部设置有可调脚杯，可根据车间地面的平整度调整设备整体水平度，保证输送线运行平稳无卡顿，理瓶圆盘的转速可通过驱动调速器调整，匹配不同产能下的进料速度，避免进料速度过快导致的堵瓶问题。整套结构的模块化设计程度较高，理瓶机构、输送机构、灌装工位都可作为独立模块拆分，可根据实际产能需求增减灌装工位的数量，适配不同规模的生产需求，无需对整体机架进行大规模改动即可完成产能调整。
