船舶舱室A60级防火门结构设计

　　在船舶内装与消防安全系统的设计环节中，舱室防火分隔构件是保障航行安全的核心部件之一，本次涉及的A60级防火门，主要应用于船舶起居处所、服务处所与控制站之间的舱壁开口位置，承担着火情况下阻断火焰与高温烟气蔓延的核心作用，满足SOLAS公约中A类分隔的耐火完整性与隔热性要求。从实际使用场景来看，这类防火门通常安装在船员住舱走廊分隔、机舱与起居区域连通口、厨房与相邻舱室的分界处，日常状态下可作为常规舱室通行门使用，火灾工况下需在60分钟的标准耐火试验时长内，保证背火面平均温升不超过140℃，任意测点温升不超过180℃，同时不出现火焰穿透，为人员逃生与消防作业争取足够的安全时间。

　　设计层面首先围绕耐火性能做结构匹配，门体与门框采用钢质框架作为承载基体，内部填充密度符合船级社要求的陶瓷纤维类耐火隔热材料，所有拼接缝隙处设置膨胀型防火密封胶条，遇高温时胶条自动膨胀封堵缝隙，阻断烟气与热量的传递路径。门体与门框的铰接结构采用耐高温不锈钢合页，保证火灾高温下合页不会出现熔融变形导致门体脱落，锁具配置具备逃生功能的防火锁，人员在舱室内无需钥匙即可直接按压开启，符合船舶逃生通道的设计规范。考虑到船舶航行过程中的振动与倾斜工况，门体与门框之间设置了可调节的压紧装置，避免长期振动导致门体密封性能下降，同时在门体下部设置防烟条，减少烟气从门底缝隙扩散的可能。

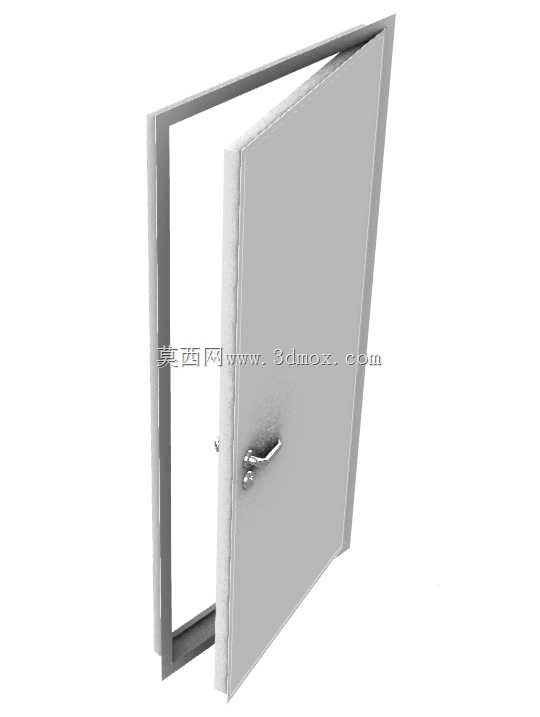

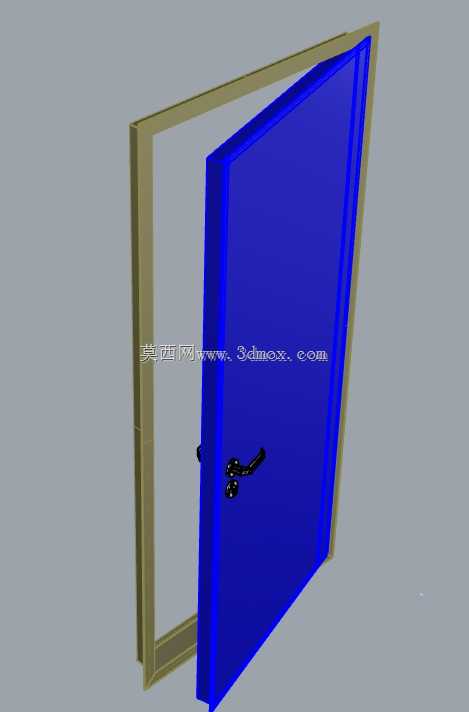

　　安装边界与尺寸方面，该型门的净通行开口尺寸为1850mm×800mm，属于船舶舱室常用的单扇防火门规格，安装时需保证门框与舱壁的钢质围板焊接牢固，门框与舱壁之间的缝隙采用同等级的防火封堵材料填充，不能出现漏填或者封堵材料耐火等级不足的情况。门体开启方向需朝向逃生方向，也就是走廊侧或者主脱险通道侧，避免紧急情况下人员拥挤导致门无法顺利开启。建模过程中需要重点关注合页的安装位置公差，通常三个合页分别布置在距门体上下端200mm位置以及门高中点处，保证门体转动过程中受力均匀，不会出现下垂卡滞的问题。另外门体与门框的配合间隙需要控制在均匀3mm范围内，既保证开关动作顺畅，也能让密封胶条在门关闭时保持合适的压缩量，兼顾密封性能与开关手感。

　　从结构细节来看，门体的钢板厚度通常选用1.5mm以上的冷轧钢板，门框采用2mm厚的折弯钢板成型，所有焊接位置做打磨抛光处理，表面做防锈底漆与面漆处理，适应海洋高盐高湿的使用环境。门把手采用304不锈钢材质，表面做防滑处理，即使在潮湿环境下也能保证握持可靠。很多新手建模时容易忽略门框与舱壁连接的安装脚结构，实际上安装脚是门框与船体结构连接的关键部位，需要预留足够的焊接余量，同时保证安装脚的位置与船体围板的加强筋位置错开，避免现场安装时出现干涉。另外防火门的闭门器是可选配置，但对于要求常闭的防火分隔位置，必须配套液压闭门器，保证门在人员通过后能够自动关闭，不会因为人为因素导致防火分隔失效，建模时需要预留闭门器的安装位置，避免后续加装时出现门体与门框的干涉。

　　在实际选型应用中，需要注意A60级防火门不能随意替换为更低耐火等级的门型，不同防火等级的门体内部填充材料厚度、钢板厚度、密封件配置都有明确差异，建模时如果做参数化调整，需要同步修改对应结构的尺寸参数，不能仅修改外观标识。另外对于有隔声要求的舱室，比如船员住舱的防火门，还可以在门体内部增加阻尼隔声层，在保证防火性能的同时提升隔声效果，这时候需要注意额外增加的层状结构不能影响整体的耐火性能，所有材料都需要具备对应的船用产品证书。从三维建模的角度来说，这类门体结构不需要做过于复杂的曲面特征，重点是保证各个配合件的尺寸公差准确，安装孔位与实际采购的五金件匹配，避免后续生产安装时出现孔位错位的问题，同时要把密封胶条、锁具、合页这些外购件的装配位置表达清楚，方便后续出工程图时统计物料清单，指导现场安装作业。
