船舶住宿区域A15级防火舱门结构设计

　　在船舶舾装结构设计中，住舱区域的防火分隔构件是保障人员安全的核心配套部件，A15级防火门作为舱室防火分隔的关键组成，主要应用于船舶住宿舱段的舱壁开口位置，承担舱室空间隔断、火灾蔓延阻隔、人员通行管控的核心作用，其设计需同时满足船舶防火规范的耐火完整性要求、舱室空间的通行净空要求，以及船舶航行工况下的结构强度要求。

　　从实际使用场景来看，这类防火门主要安装在船舶人员住宿区域的舱壁通道处，区别于船舶主甲板区域的重型水密门，住舱区域的防火门更侧重日常通行的便利性与防火阻隔性能的平衡，日常状态下供船员进出住宿舱室使用，当舱室相邻区域出现火情时，可在规定耐火时限内阻隔火焰与高温烟气穿透，为人员疏散与火情处置争取时间。

　　设计过程中首先需要明确安装边界的净开口尺寸，该款防火门适配的舱壁净开口尺寸为1900mm×700mm，这个尺寸是结合船舶住舱的通道宽度、人员通行的最小净空要求确定的，既能够满足单人携带随身物品正常通行，也不会占用过多舱壁空间，适配船舶住舱紧凑的舱室布局。门框结构采用分体式包边设计，能够适配不同厚度的舱壁防火分隔板材，安装时可通过门框侧边的固定孔位与舱壁加强筋进行刚性连接，避免船舶航行过程中因船体振动导致门框移位、门扇闭合不严的问题。

　　门扇的结构设计围绕耐火性能与轻量化需求展开，门扇主体采用多层复合结构，内部填充耐火隔热材料，外部采用金属板材包覆，在保证15分钟标准耐火完整性的前提下尽可能降低门扇自重，减少铰链部位的长期载荷。门扇侧边配置多组合页结构，沿门扇竖直方向均匀排布，能够均匀承载门扇重量，避免长期开关使用后出现门扇下垂、密封边错位的问题。门扇开启侧配置船用防火锁具与配套把手，锁具具备内外开启功能，紧急状态下可从舱室内部快速解锁开启，避免人员被困，同时锁具的耐火性能与门扇整体匹配，不会在高温状态下提前失效导致门扇意外开启。

　　门扇与门框的密封部位设置防火膨胀密封条，常温状态下密封条保证门扇闭合后的密封性，减少舱室之间的噪音传递与空气窜流，当遭遇高温火情时，密封条会快速膨胀填充门扇与门框之间的缝隙，阻隔高温烟气与火焰的穿透路径。门框与门扇的配合间隙经过严格控制，既保证门扇开关过程无卡滞，也避免间隙过大影响防火密封效果。

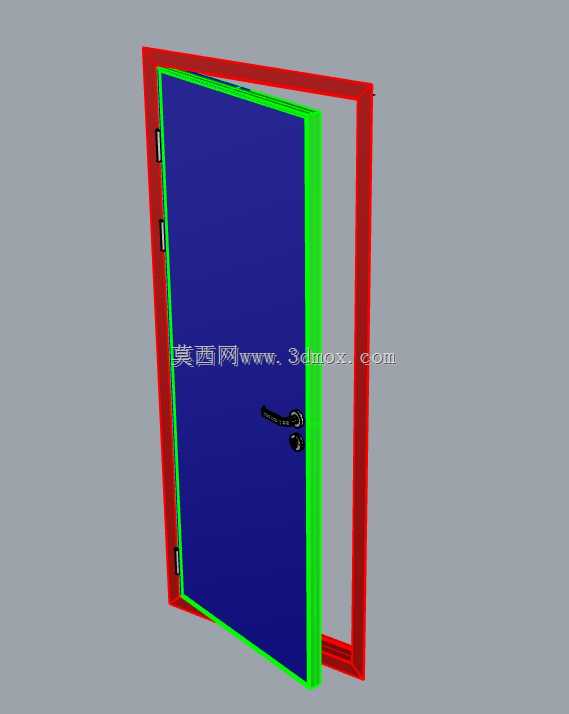

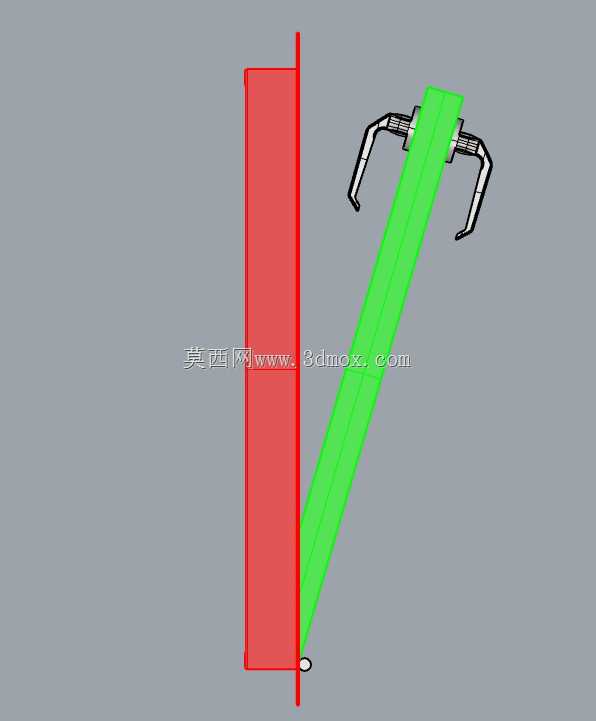

　　从三维建模的角度来看，构建该模型时需要重点关注几个配合关系：首先是门框与舱壁的安装配合，需要预留出舱壁装饰层的安装余量，避免后期舱室装修时门框突出或凹陷于装饰面；其次是门扇与门框的铰链配合，需要准确还原合页的转动轴心位置，保证门扇转动过程中与门框无干涉，开启角度能够满足人员通行与舱室门吸固定的需求；最后是锁具与门框锁扣的位置配合，需要保证锁舌伸出后能够完全卡入门框锁扣，闭合状态下无松动旷量。

　　在实际选型应用中，这类防火门的安装需要匹配舱壁的防火等级，A15级的耐火性能对应住舱区域的防火分隔要求，不可跨等级替换使用，安装过程中需要保证门框与舱壁之间的缝隙采用同等耐火等级的防火材料填充密封，避免形成防火薄弱点。门扇的开启方向需要结合舱室通道的疏散路线确定，通常向疏散通道侧开启，保证紧急疏散时人员能够快速推开舱门撤离。日常使用过程中，铰链部位需要定期加注润滑脂，减少航行振动带来的磨损，防火密封条需要定期检查是否存在脱落、老化问题，保证密封性能始终处于有效状态。

　　不同于陆用建筑防火门，船用防火门的设计还需要考虑船舶倾斜工况下的门扇可靠性，在船舶允许的最大横倾角度范围内，门扇不会出现自行关闭或开启的问题，锁具不会因倾斜受力意外解锁，这就要求在建模阶段对门扇的重心位置进行校核，尽可能让门扇重心靠近铰链转轴轴线，减少倾斜状态下的自重力矩，同时锁具的锁舌伸出长度需要满足倾斜工况下的防脱要求，避免航行中门扇意外开启影响舱室安全。
