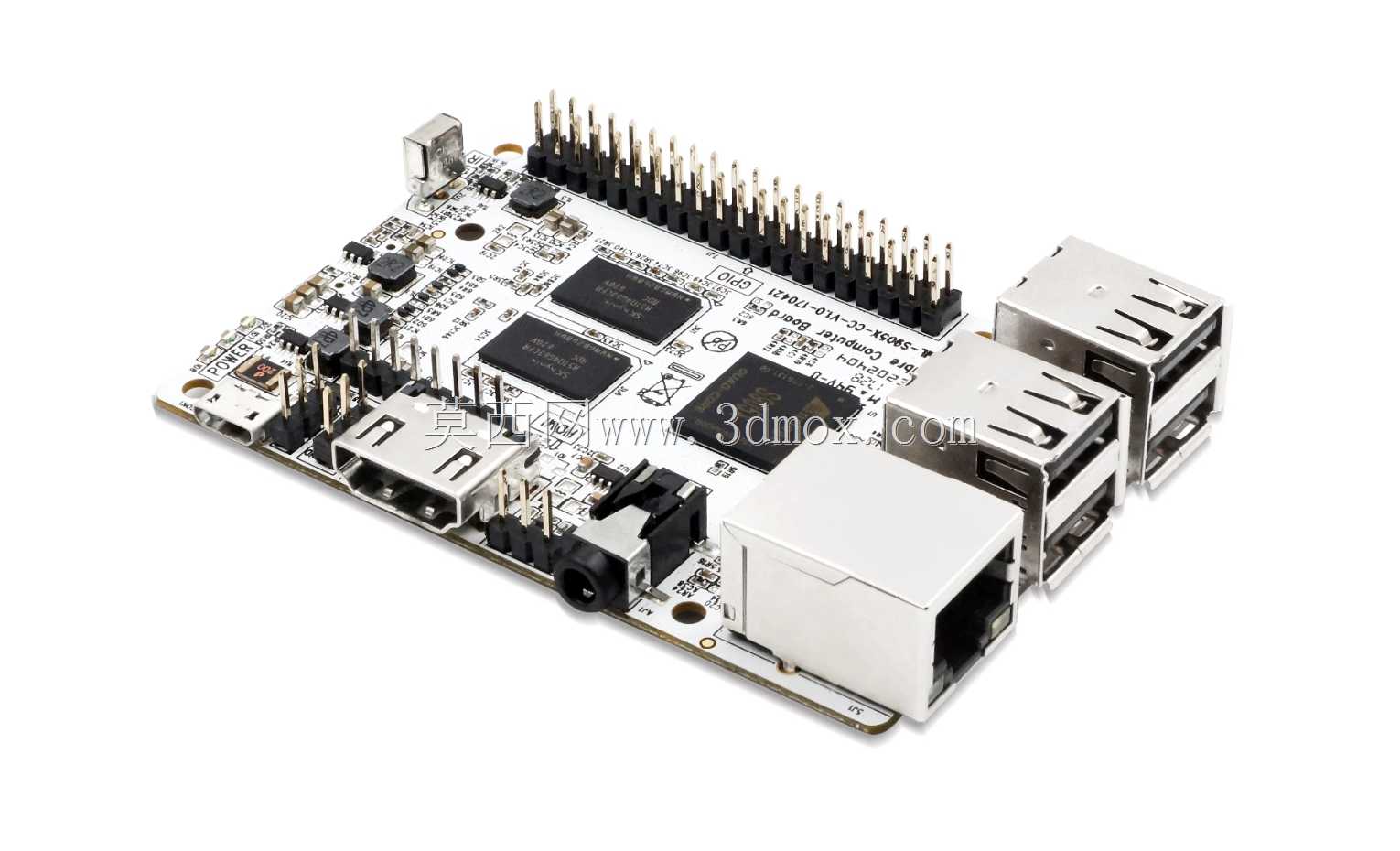

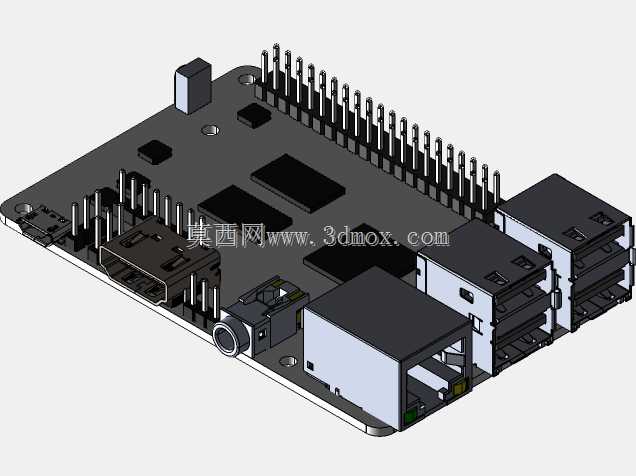

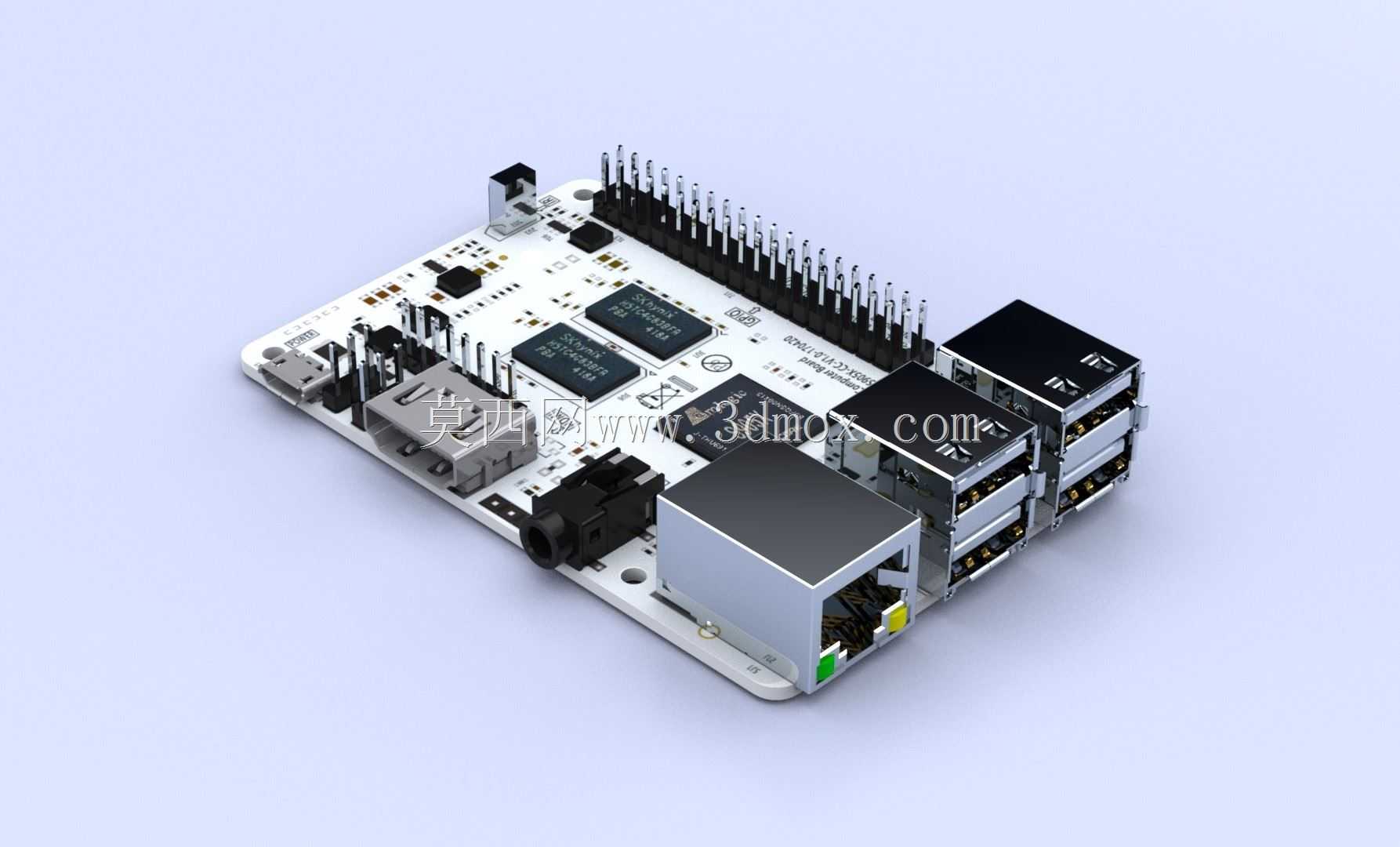

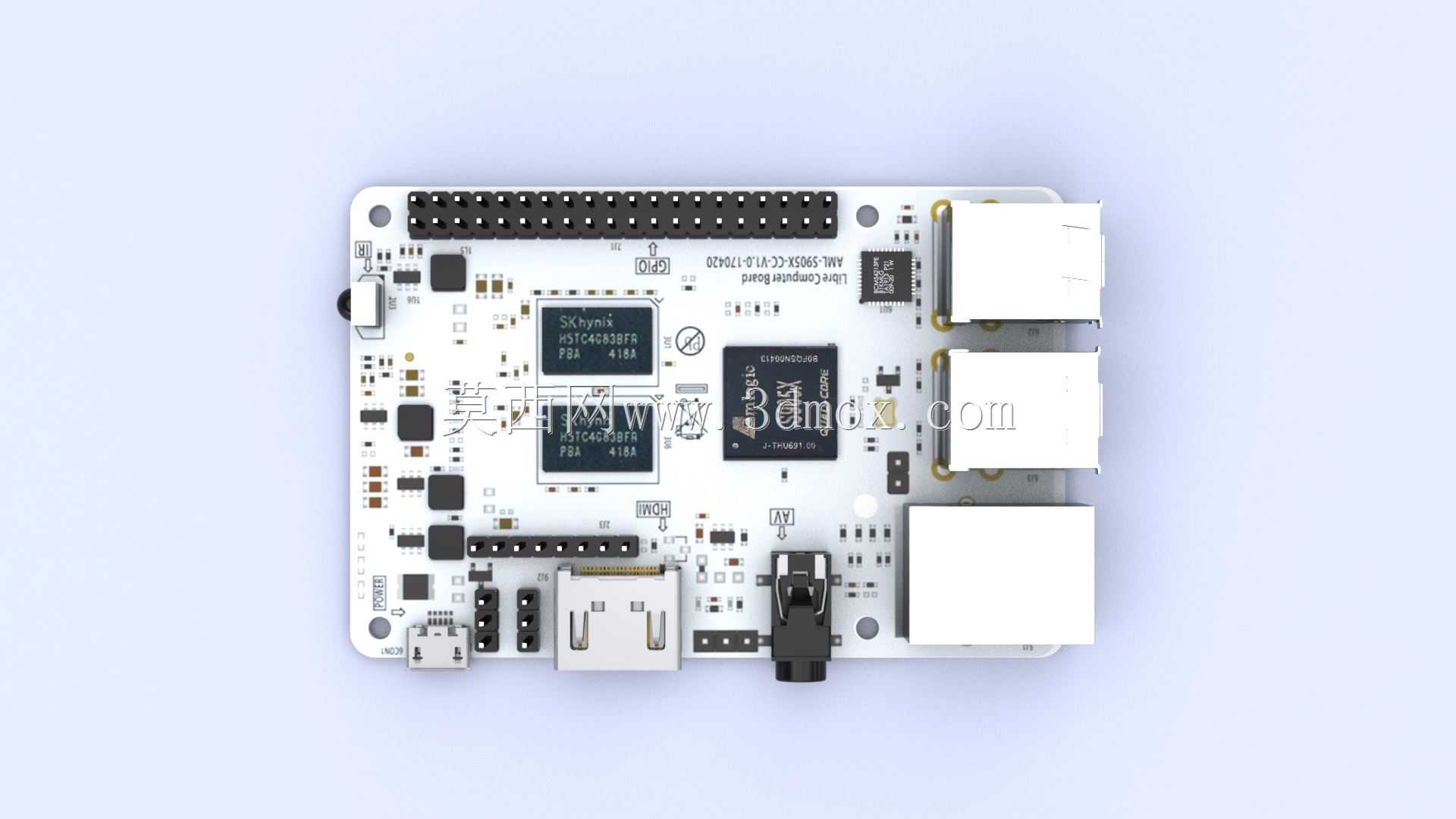

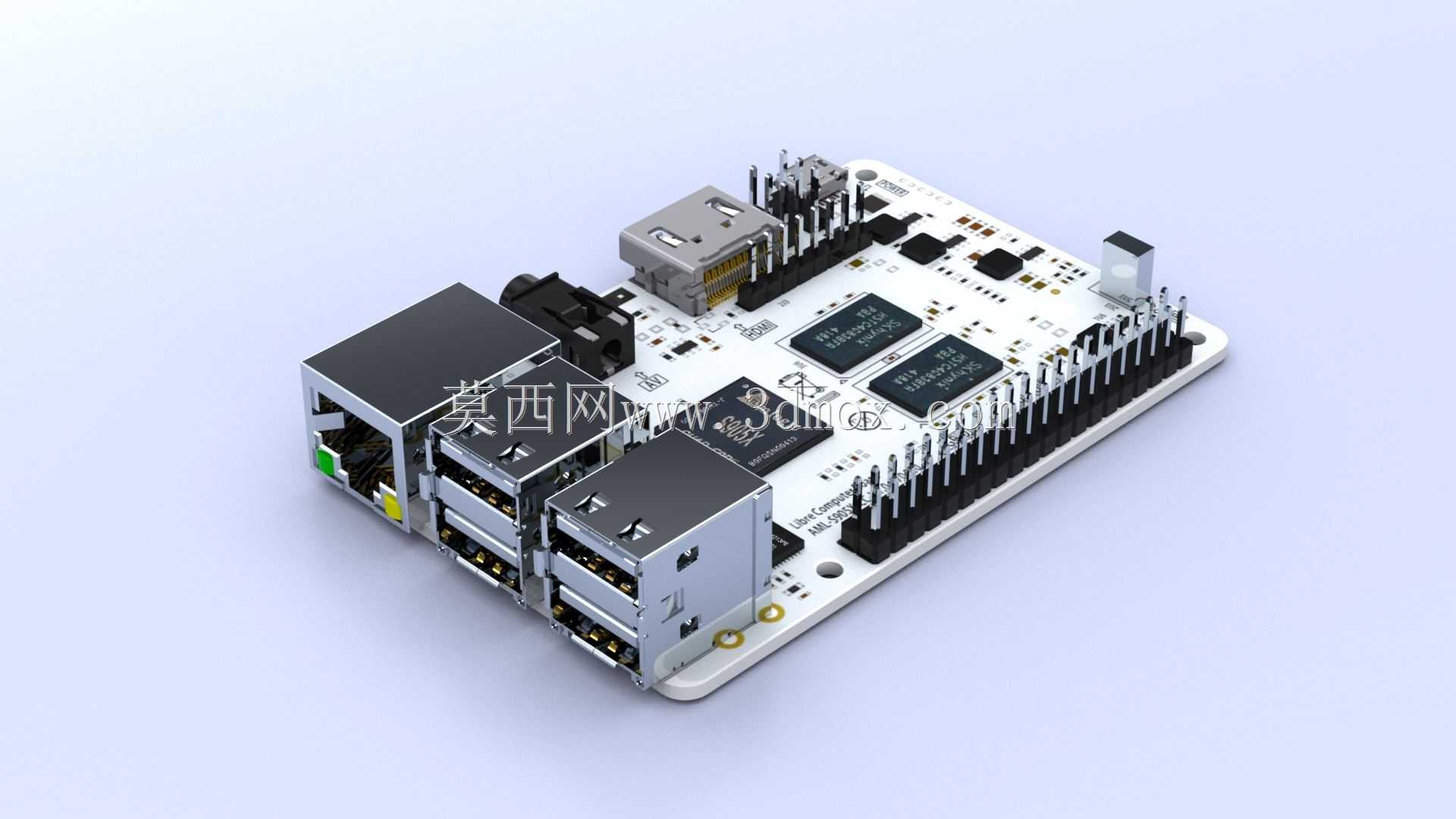

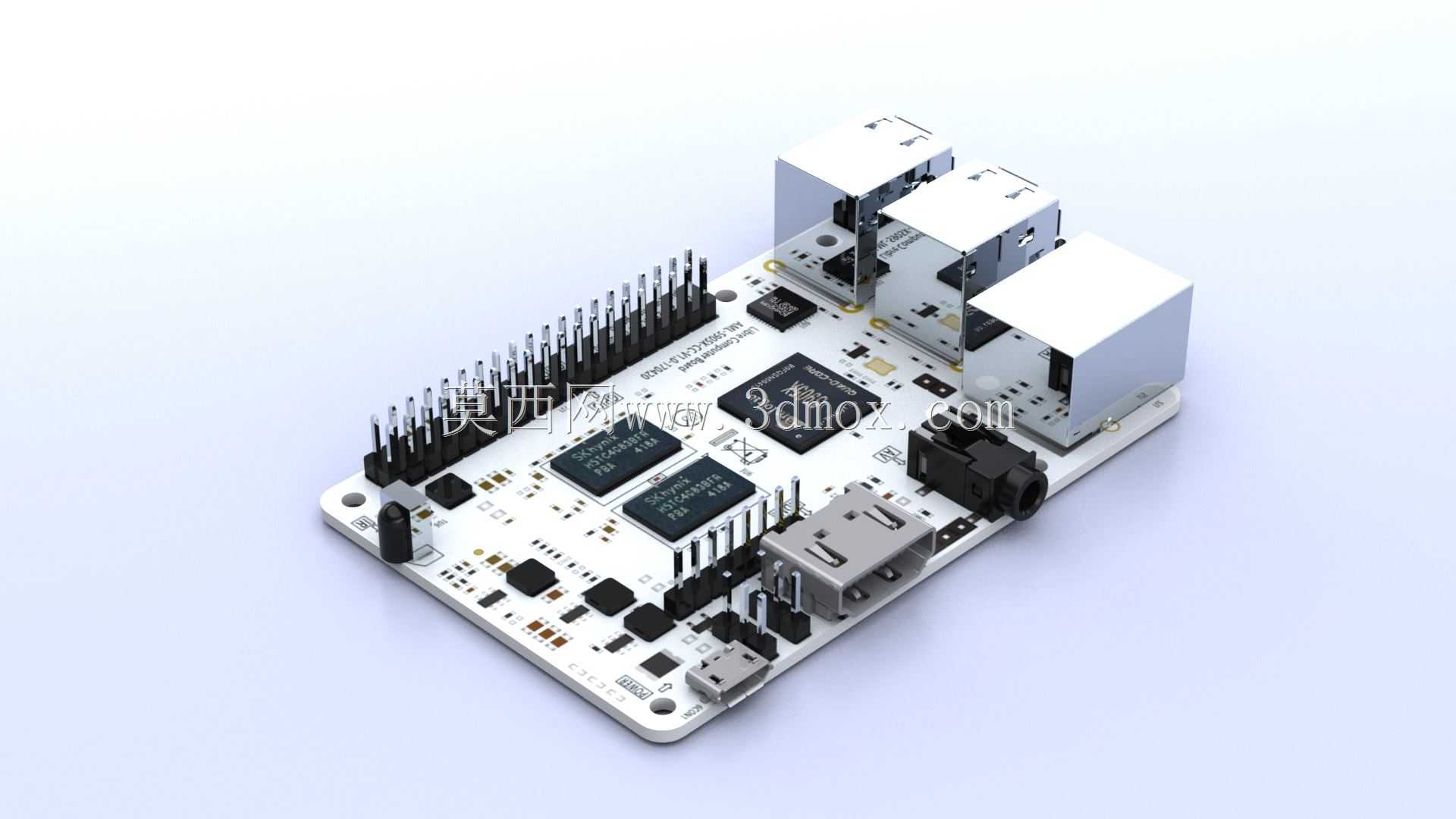

AML-S905X-CC乐土豆嵌入式开发板结构设计

　　这款嵌入式开发板的结构设计，首先围绕嵌入式场景的实际安装需求做了边界约束，整体板型采用矩形FR-4基材布局，板边预留统一规格的安装定位孔，孔位间距匹配通用嵌入式设备壳体的安装柱尺寸，可直接适配多数工业控制盒、智能终端外壳的内部安装位，无需额外做转接板设计，板厚采用常规1.6mm规格，兼顾结构强度与布线空间需求，边缘做圆角处理避免组装时划伤线材或操作人员。从功能接口的布局逻辑来看，设计阶段优先考虑了实际接线的操作便利性，将常用的以太网接口、USB接口集中布置在板侧同一端，对应壳体开孔时可集中做接口防护处理，减少壳体开模的零散孔位，降低外壳加工成本；排针引脚采用双排立式布局，引脚间距严格遵循通用2.54mm排针标准，

　　可直接适配市面常见的杜邦线、扩展模块插接需求，同时排针高度做了统一限定，插接扩展板后不会与板载 taller 元件产生空间干涉。板载核心元件的排布充分考虑了散热与电磁兼容需求，主芯片区域预留了足够的散热片安装空间，周围不布置过高的电容、接插件等元件，可直接粘贴通用尺寸的铝制散热片，满足长时间高负载运行的散热需求；电源接口区域做了独立的区域划分，与高频信号走线区域保持足够的安全间距，减少电源纹波对核心运算单元的信号干扰，音频、视频接口的接地引脚做了加粗处理，降低信号传输过程中的衰减与杂波干扰。从实际应用场景出发，这款开发板可直接用于智能网关、小型工控终端、多媒体播放盒子、嵌入式教学实验平台等场景的硬件载体，

　　结构设计上预留了TF卡插槽的安装位置，插槽采用沉板设计，插卡后卡片不会突出板体平面，不会占用额外的壳体内部空间；复位按键、升级按键布置在板边易操作的位置，对应壳体可做轻触按键开孔，无需额外加装延长按键。板载存储芯片、内存芯片均布置在核心芯片周边，走线长度做了等长约束，结构上对应区域不做镂空处理，避免芯片受力出现虚焊问题，电源输入部分的电容、电感元件采用卧式与立式结合的排布方式，在有限的板卡空间内最大化利用布线层空间，同时元件高度差控制在合理范围内，不会出现局部元件过高导致壳体无法合盖的问题。在安装边界的细节处理上，所有接口的外伸尺寸都做了精准核算，以太网接口的金属屏蔽壳突出板边的尺寸匹配标准RJ45接头的插接深度，

　　USB接口的突出量适配常规USB公头的插入行程，不会出现接头插不到位或者接口突出壳体过多容易被磕碰损坏的问题；板载的状态指示灯布置在接口同侧的边缘位置，对应壳体可做导光柱开孔，无需额外加装导光件即可直接观察设备运行状态。设计过程中还考虑了批量生产的组装便利性，所有贴片元件的排布方向尽量保持一致，适配SMT贴片机的批量加工流程，减少贴装过程中的元件转向调整时间，插件元件的引脚通孔做了加大处理，兼顾波峰焊的透锡率与插件组装的操作便利性，板边预留了工艺边位置，满足批量生产时的传送带传送需求，量产时可直接做分板处理，不会损伤板上元件。从结构可靠性角度出发，板上重量较大的接口元件比如以太网口、多联USB接口，在焊盘设计上增加了固定焊盘的数量，提升元件与板体的连接强度，避免反复插拔接口导致元件脱焊；板角的安装孔周围做了接地铜皮处理，安装时通过铜柱与壳体连接可实现整体接地，提升设备的抗静电能力，适合在工业现场复杂电磁环境下稳定运行。
