仿生犬类结构四足行走机器人设计

　　这款仿生四足行走设备的结构设计，核心参考了犬类动物的肢体运动逻辑，在足端运动轨迹规划上复刻了哺乳动物行走时的抬腿、落地缓冲、重心转移的完整动作链路，区别于轮式、履带式移动设备，它可以适应非结构化的复杂地形，在存在台阶、碎石、浅滩、倾斜坡面的场景下完成移动作业，能够搭载小型检测模块、传感单元完成巡检、环境数据采集、狭小空间探查类的工作，在工业厂区设备巡检、灾后搜救探查、教育科研仿生运动验证等场景都有对应的适配空间。

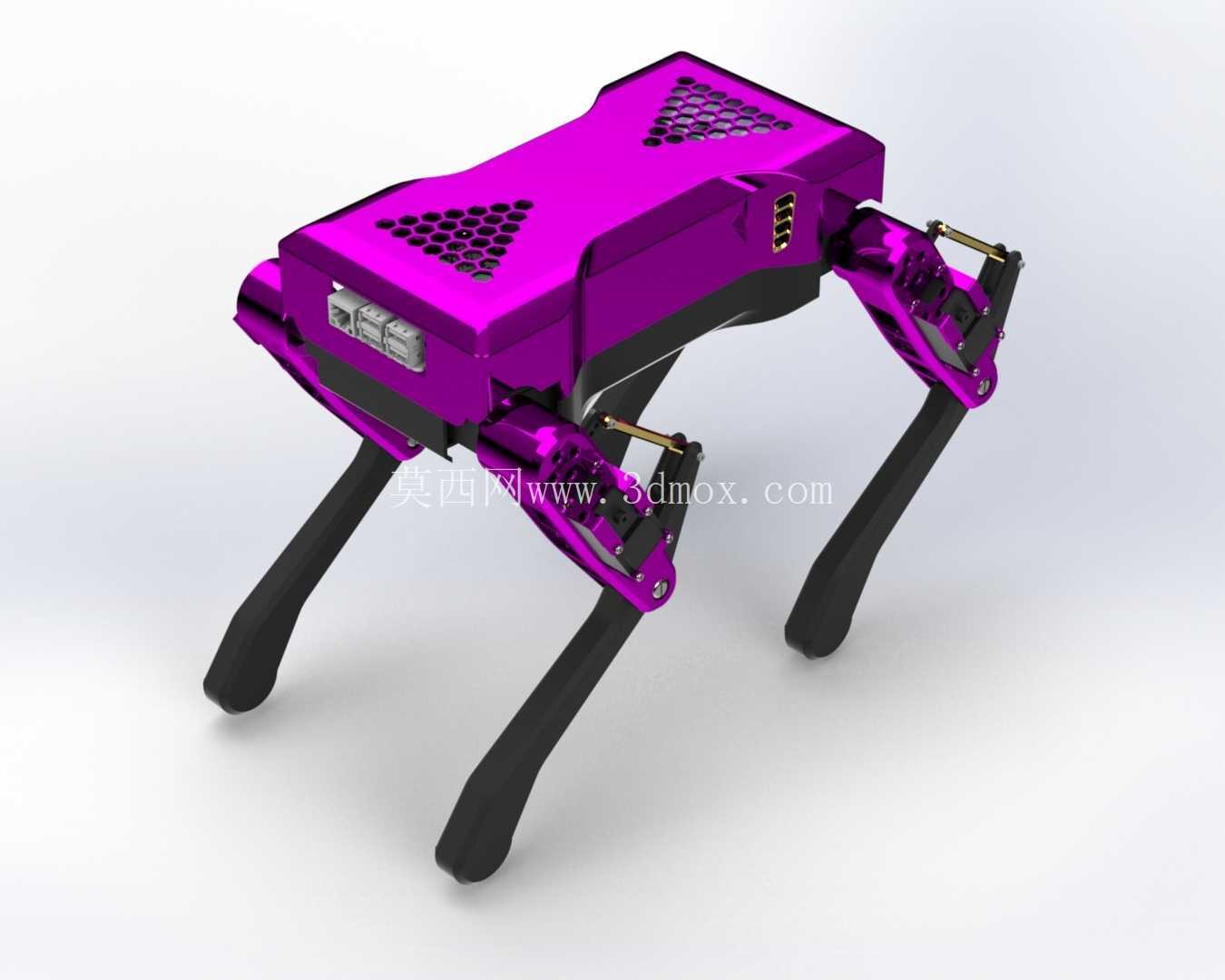

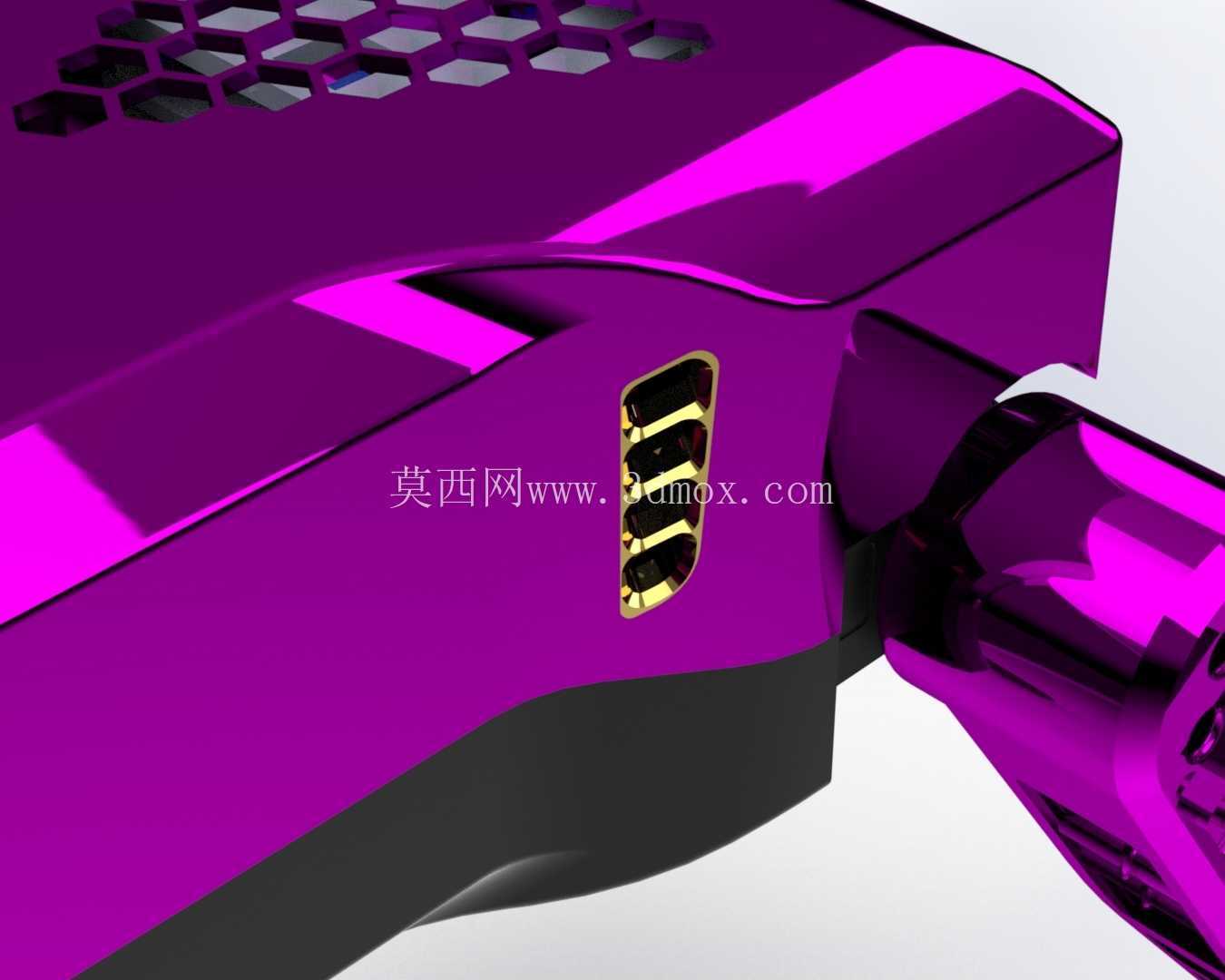

　　从结构设计逻辑来看，整机采用对称式布局，躯干部分为一体化承载壳体，上表面开设的蜂窝状镂空结构，一方面是为了降低整机自重，减少腿部驱动单元的负载，另一方面可以为内部搭载的控制板、电池模块提供散热通道，壳体侧面预留的接口位可以直接扩展外接传感器、通讯模块，不需要额外对壳体进行二次打孔加工。腿部结构采用分段式设计，每一条腿都设置了两个转动关节，关节处的铰接位置采用耐磨衬套配合销轴的连接方式，既可以保证关节转动的顺滑度，也能在长时间往复摆动过程中减少结构磨损，腿部杆件的外形做了弧度优化，在迈步过程中不会和躯干壳体、相邻腿部产生运动干涉，足端采用弧形接触面设计，落地时可以通过自身微小形变吸收冲击，降低行走过程中的机身振动，保证搭载的精密传感元件不会因为振动出现数据偏差。

　　在安装边界的设计考量上，整机所有的零部件都做了3D打印适配优化，壁厚统一设置在1.5mm-2.5mm区间，既满足结构强度要求，也不会因为壁厚过大导致打印过程中出现翘边、填充不足的问题，所有的铰接孔位都预留了0.2mm的装配公差，不需要二次打磨就可以完成销轴的装配，躯干内部的安装空间做了分区规划，电池仓、控制板安装位、舵机走线槽都做了明确的位置限定，装配时不需要额外调整线束走向，避免线束在关节运动过程中被拉扯磨损。在功能特性上，这款四足结构的重心被设置在躯干几何中心偏下的位置，静态放置时四条腿的受力均匀分布，行走过程中通过对角腿的交替摆动完成重心转移，不会出现侧翻的问题，腿部的摆动角度范围做了机械限位设计，最大抬腿高度可以达到自身躯干高度的三分之一，能够跨越高度不超过5cm的垂直障碍，爬坡角度最大可以支持15度的倾斜坡面，在平整硬质地面上行走时，足端的接触面积足够提供稳定的摩擦力，不会出现打滑的问题。

　　不同于大型工业四足机器人的复杂液压驱动结构，这款设计采用轻量化的结构方案，所有的结构件都可以通过桌面级3D打印设备制作完成，不需要复杂的金属加工工序，对于科研教学场景来说，可以快速完成样机制作，用来验证四足步态算法、运动控制逻辑，也可以作为小型移动平台搭载不同的功能模块，完成特定场景的作业任务。在细节设计上，躯干壳体的边角位置都做了圆角过渡处理，既可以避免装配过程中尖锐边角划伤操作人员，也能在设备发生倾倒、碰撞时减少应力集中，避免壳体出现开裂的问题，关节位置的舵机安装位做了嵌入式设计，舵机安装完成后外表面和腿部杆件保持齐平，不会出现突出的结构，在行走过程中不会和周边障碍物产生剐蹭。整机的装配逻辑采用模块化设计，四条腿的结构完全一致，零部件可以通用互换，后期维护时如果某一条腿的结构出现损坏，不需要重新制作整台设备的零件，只需要更换对应损坏的杆件即可，大幅降低了维护成本和制作周期。走线设计上，所有的舵机线束都沿着腿部杆件的内侧走线槽布置，通过线卡固定在杆件上，线束不会外露在杆件外侧，行走过程中线束不会和地面、障碍物产生接触，避免线束被勾扯导致的线路断裂问题。
