带L型安装支架的铸铁滑轮组件设计

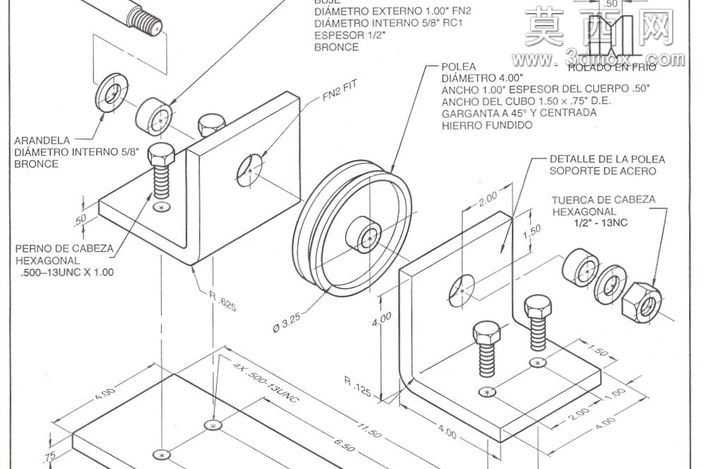

本套滑轮组件采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械制图规范，先以基准面定位搭建核心装配骨架，依次完成各零件的特征建模与装配约束。核心滑轮本体采用铸铁材质设计，建模时先绘制轮体截面草图，通过旋转特征生成基础轮坯，再对轮缘处的V型绳槽进行切除扫描，保证绳槽45度夹角与中心定位精度，轮体中心的安装孔与轴径采用间隙配合公差设计，同时对轮体外圆、内孔等配合面添加表面粗糙度标注，还原铸铁件的机加工工艺要求。配套的L型安装支架采用钢板折弯焊接结构建模，先绘制支架底板与立板的轮廓草图，通过拉伸特征生成基础板件，再对折弯处添加圆角特征消除应力集中，支架上的安装孔、滑轮轴固定孔均采用异型孔向导特征生成，保证孔位的同轴度与位置精度，支架表面做氧化发黑处理的材质渲染，还原金属支架的哑光质感。整套组件的紧固件包含内六角圆柱头螺栓、平垫圈、六角锁紧螺母，建模时对螺纹特征采用装饰螺纹线简化表达，既保证装配关系清晰，又控制模型整体数据量，各紧固件与支架、滑轮的装配采用同轴、面重合等约束，还原真实装配逻辑。建模完成后通过爆炸视图功能拆解各零件位置，清晰展示组件的装配顺序与零件组成，同时对所有零件添加材质属性：滑轮为铸铁、支架为Q235钢、紧固件为镀锌碳钢，渲染时调整不同材质的反光度与粗糙度参数，让工程视图中的各零件辨识度更高。设计过程中充分考虑组件的安装适配性，支架底板预留的安装孔可适配不同规格的安装基面，滑轮的绳槽尺寸可适配对应直径的缆绳，整体结构紧凑，受力路径清晰，立板与底板的加厚设计保证支架承载时的结构强度，滑轮与支架间的间隙设计避免转动时产生干涉，整套模型可直接用于工程出图、装配模拟以及后续的加工生产参考。
