三轴数控进给传动连接座结构设计

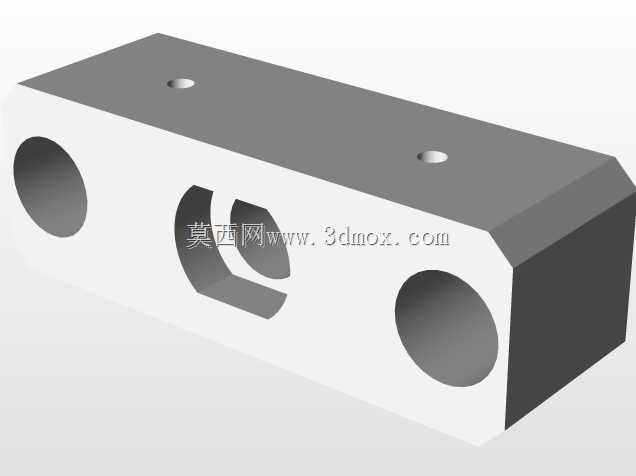

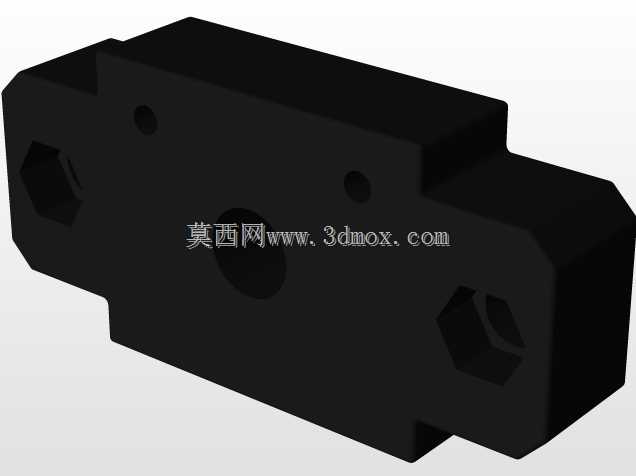

　　该构件属于数控设备三轴进给系统里的传动连接与安装支撑类零件，整体采用长条形块状布局，主体轮廓为带阶梯让位的实心基座，两端设置内六角沉孔用于穿装锁紧螺栓，中部开设同轴通孔作为轴系或传动件的穿装定位通道，边角做切角处理以避让周边安装空间，整体结构紧凑，适配狭小的设备内部装配边界。

　　从实际应用场景来看，这类零件常布置在小型数控加工平台、桌面级进给模组或自动化工位的x、y、z三轴传动链路中，一端对接驱动端的输出连接件，另一端承接滑动执行部件，承担传动扭矩传递、部件相对位置固定、运动方向限位的作用，在频繁往复进给的工况下，需要保证安装面的平面度与孔位同轴度，避免传动过程中出现卡滞、偏移或异响。

　　设计思路上优先考虑装配兼容性：基座主体做加厚处理，提升刚性，抵消进给启停时的冲击载荷；两端沉孔采用内六角适配结构，锁紧后螺栓头部完全沉入零件端面，不会突出干涉相邻运动部件；中部通孔的孔径与对接轴径采用间隙配合，既保证装配时的穿装便利性，又能限制传动件的径向窜动；两侧的阶梯凸台分别对应不同高度的相邻组件，无需额外加装垫片即可完成高度适配，减少装配累计误差。外形尺寸方面，零件整体长度适配常规小型模组的安装跨距，宽度控制在导轨侧边的预留空间内，厚度方向预留足够的攻丝与承压余量，安装时以底面为基准贴合设备安装板，两端螺栓锁附后即可完成定位，中部通孔穿入传动构件后可配合销钉做周向防转，所有外露棱边均做倒角处理，既去除加工毛刺，也避免装配时刮伤线缆或密封件。在结构校核层面，该块状构型的抗弯截面模量充足，承受横向进给载荷时形变极小，沉孔周边的实体区域做了局部加厚，避免螺栓锁紧时出现应力开裂，切角位置对应设备内部的管线与相邻零件轮廓，安装后不会出现运动干涉，能够长期稳定适配三轴往复运动的工作需求。
