集成星形齿轮的差速器减速齿轮箱结构

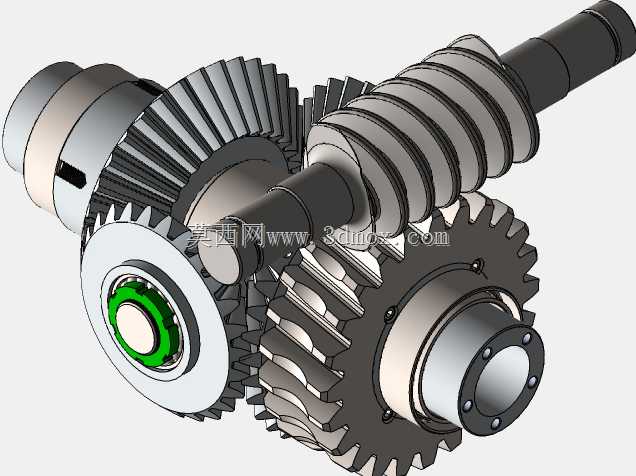

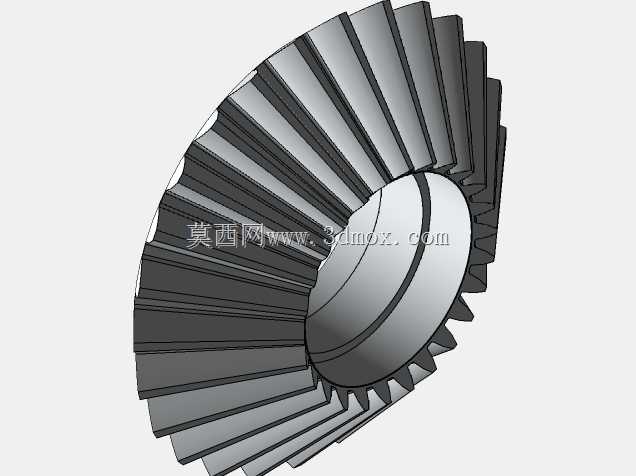

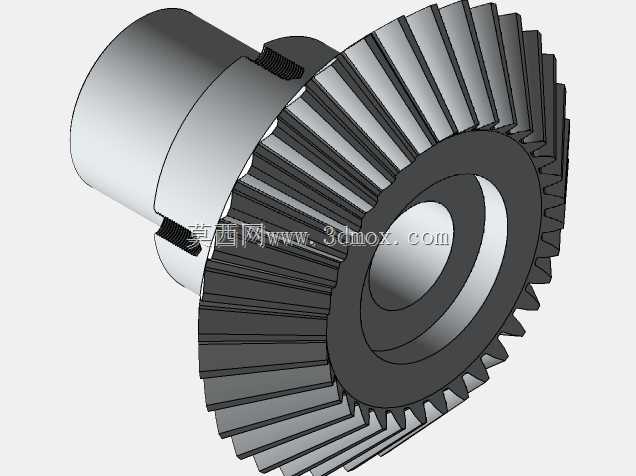

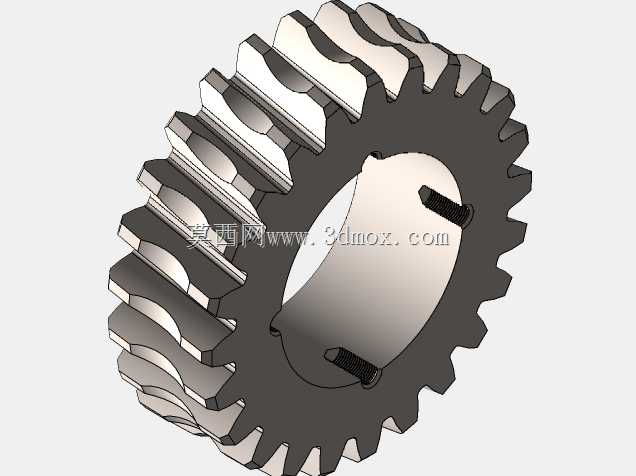

　　这套差速器齿轮箱将减速级与星形齿轮差速结构整合为一体，在中小功率传动场景中可同时完成扭矩放大、转速匹配与两侧输出轴差速调节的功能，常见于小型行走设备、精密输送线驱动单元、专用机床进给机构这类需要同时兼顾减速传动与差速输出的工况中。从结构布局来看，输入端采用蜗杆结构与斜齿轮啮合实现第一级减速，蜗杆的大传动比特性可以在较小的安装空间内实现较高的减速比，同时具备反向自锁的特性，在部分需要防止负载倒拖的场景中可以省却额外的制动组件。第一级减速后的扭矩传递到中间轴，中间轴上集成的锥齿轮与星形差速齿轮组啮合，将动力分流到两侧的输出轴上，星形齿轮的布局可以在两侧输出轴存在转速差时自动分配扭矩，避免传动部件出现卡滞或打滑。

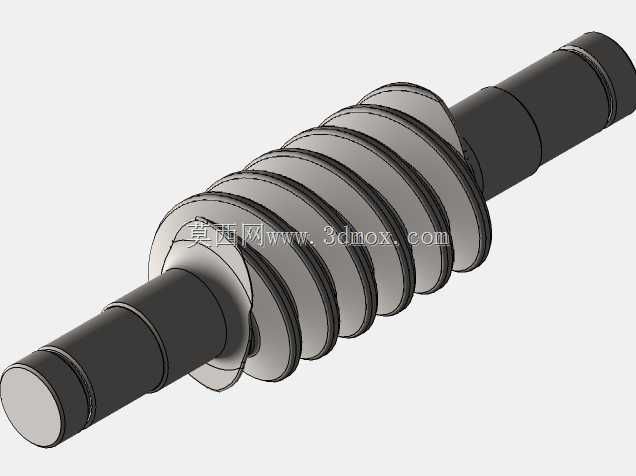

　　设计过程中优先考虑了组件的同轴度与安装基准，所有齿轮的安装轴肩都设置了统一的定位基准面，轴承位的公差配合按照基孔制过渡配合选取，保证装配后齿轮啮合间隙控制在合理区间，避免运行过程中出现冲击或异响。蜗杆轴的两端采用角接触轴承支撑，可以同时承受径向力与轴向力，抵消蜗杆传动过程中产生的轴向分力，中间轴与输出轴的轴承位根据载荷大小选取了不同规格的深沟球轴承，在满足承载要求的前提下控制整体体积。从安装边界来看，齿轮箱的输入轴与输出轴采用垂直交错的布局，输入轴伸出端预留了联轴器安装位，轴端设置了键槽与定位轴肩，输出轴为同轴双出结构，两侧伸出长度一致，安装法兰面设置了均匀分布的螺栓孔，可直接与设备的安装基座对接，不需要额外制作转接板。

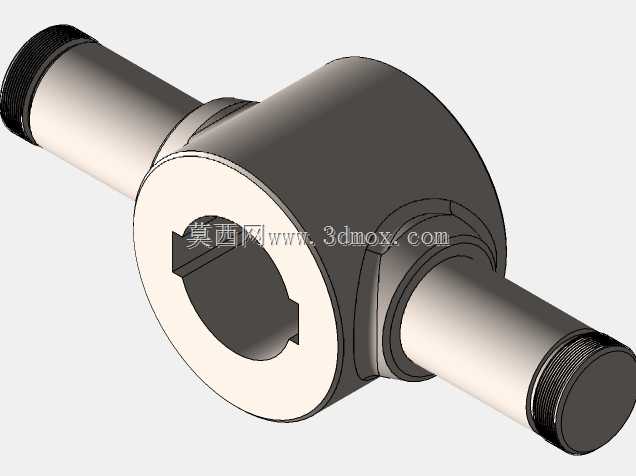

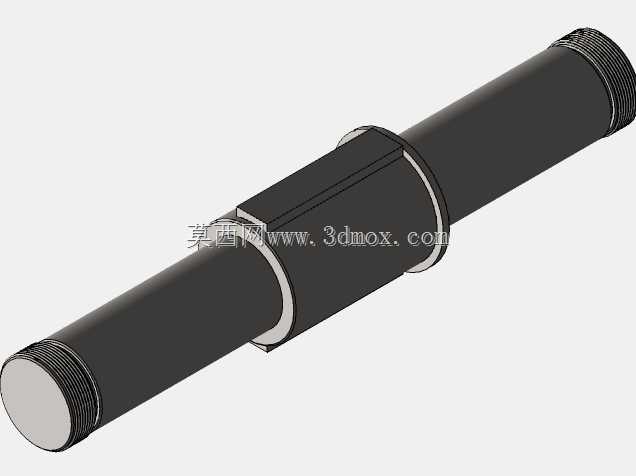

　　齿轮箱的壳体结合面设置了密封槽，装配时加装密封胶条即可实现润滑油的密封，避免运行过程中出现渗漏。所有啮合齿轮的参数都经过载荷校核，齿面接触强度与齿根弯曲强度都满足额定工况下的使用要求，齿轮的变位系数经过优化，在不改变中心距的前提下提升了齿轮的承载能力，同时降低了啮合过程中的滑动率，减少齿面磨损。装配过程中需要先调整蜗杆与斜齿轮的啮合间隙，再调整锥齿轮与差速齿轮组的啮合印痕，保证齿轮接触斑点分布在齿面中部，避免出现偏载导致的早期失效。差速器内部的星形齿轮采用销轴固定在差速器壳上，齿轮与销轴之间设置了耐磨衬套，长期运行过程中可以通过更换衬套来恢复配合精度，降低维护成本。整套结构的传动链短，集成度高，相比传统分开布置的减速器与差速器，整体体积缩小约百分之三十，传动效率提升百分之八左右，在空间受限的传动场景中具备明显的应用优势。在实际选型过程中，可根据输入转速与输出扭矩的需求调整蜗杆头数与齿轮模数，不需要改动整体安装尺寸，具备较强的通用性。
