CA6140车床用双尺寸链轮链条传动组件

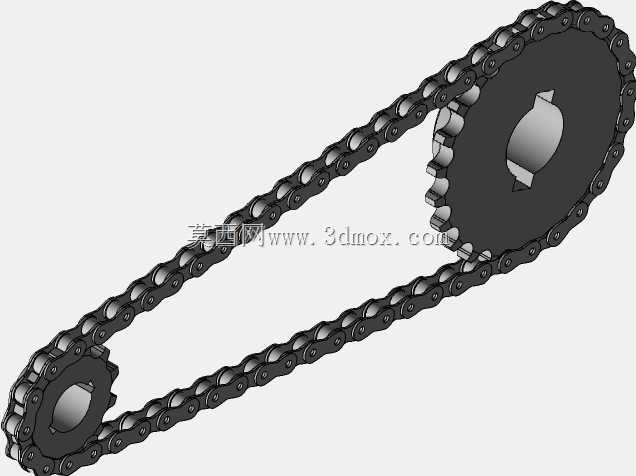

　　这套链传动组件是为CA6140普通车床进给传动系统适配设计的传动结构，核心包含两个不同节圆直径的链轮与配套闭合滚子链条，主要承担车床主轴箱到进给箱之间的定比动力传递任务，在车床切削加工过程中，能够将主轴输出的扭矩稳定传递给进给机构，保障车削螺纹、外圆、端面等工序时进给量的精准匹配，避免传动打滑导致的进给误差，直接影响工件加工的表面质量与尺寸精度。

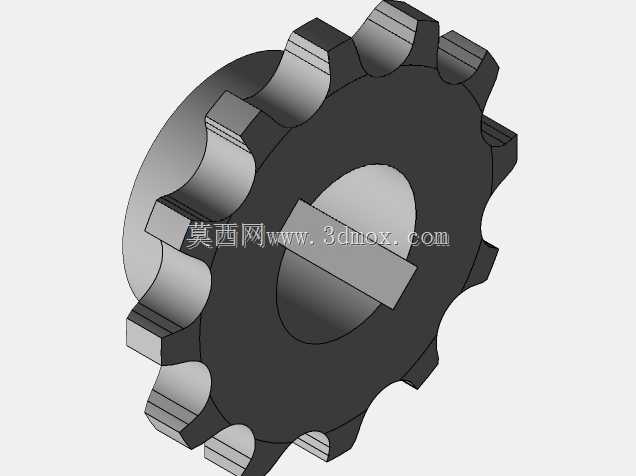

　　设计阶段首先结合CA6140车床的安装空间边界做了尺寸校核，小链轮对应主轴侧输出轴的花键安装尺寸，内孔采用标准矩形花键结构，和CA6140主轴输出端的花键轴完全适配，无需额外加工转接套，安装时直接推入轴端配合轴向挡圈即可完成固定；大链轮对应进给箱侧的输入轴，内孔同样匹配进给箱输入轴的键槽尺寸，通过平键实现周向固定，两个链轮的中心距严格按照车床原有传动腔的安装间距设定，链条张紧后刚好适配腔体内的张紧轮调节行程，不会出现和腔体内壁、其他传动齿轮干涉的问题。

　　从功能特性来看，这套链传动相比齿轮传动具备更好的缓冲吸震能力，车床在断续切削、重切削工况下产生的冲击载荷，会被链条的铰接间隙小幅吸收，避免刚性冲击直接传递到进给箱导致齿轮打齿；同时链传动的平均传动比准确，不会出现带传动的弹性滑动问题，能够保障进给量和主轴转速的严格匹配，在车削公制、英制螺纹时不会出现乱牙问题。两个链轮的齿形都采用标准三圆弧一直线滚子链齿形，齿面做了倒角处理，和链条滚子啮合时的接触应力分布均匀，磨损速率更低，长期运行后齿形变形量小，传动噪音控制在车床运行的允许范围内。

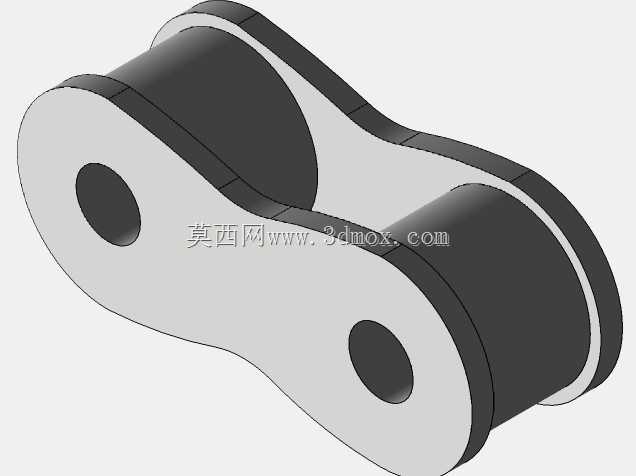

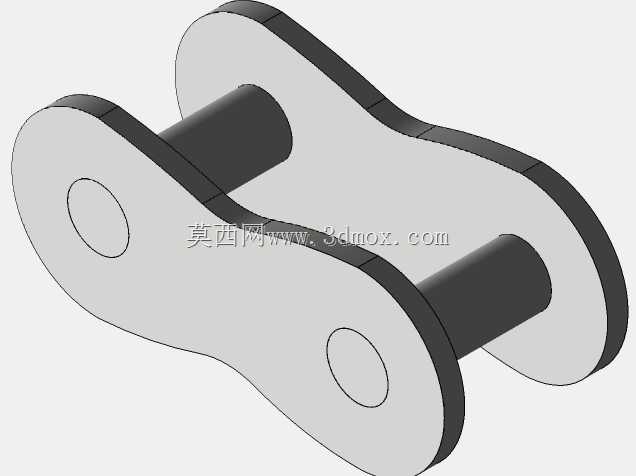

　　建模过程中对链条的每一个链节都做了铰接约束还原，能够真实模拟链条绕入、绕出链轮时的弯折状态，可直接用于传动干涉检查、运动仿真验证，设计师在做车床进给系统改造、故障维修模拟时，可以直接调用这套模型做装配验证，不需要重新绘制链节、链轮的细节结构。链条的链节采用标准滚子链结构，外链板、内链板、销轴、滚子、套筒的尺寸都符合对应型号链条的国标参数，替换实物配件时可以直接按照模型标注的型号采购标准件，不需要单独定制加工，降低设备维护的配件成本。

　　实际安装时需要注意两个链轮的端面共面度偏差控制在允许范围内，避免链条出现偏磨导致的早期失效，模型中已经预留了链轮的轴向调整垫片安装位置，装配时可以通过增减垫片厚度调整共面度；链条的接头位置采用标准弹簧卡式连接结构，安装时不需要专用拆链工具即可完成闭合，日常维护张紧时操作便捷。这套传动组件除了适配CA6140车床之外，也可用于同规格普通车床、小型输送设备的动力传递场景，只要安装中心距、轴径参数匹配即可直接套用，结构可靠性经过长期工业场景验证，故障率远低于同功率等级的其他传动形式。
