拖挂式移动照明灯塔带发电机组结构

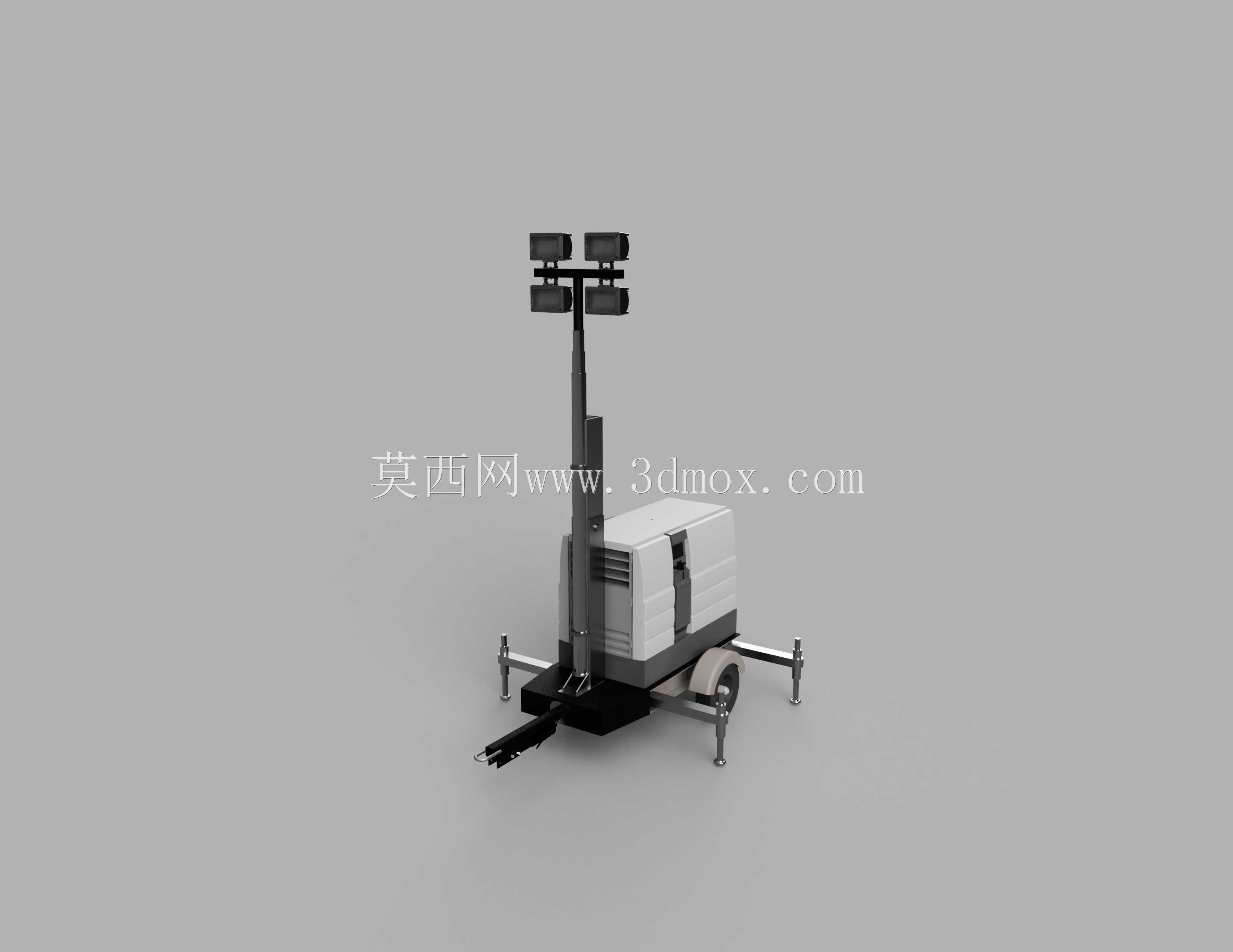

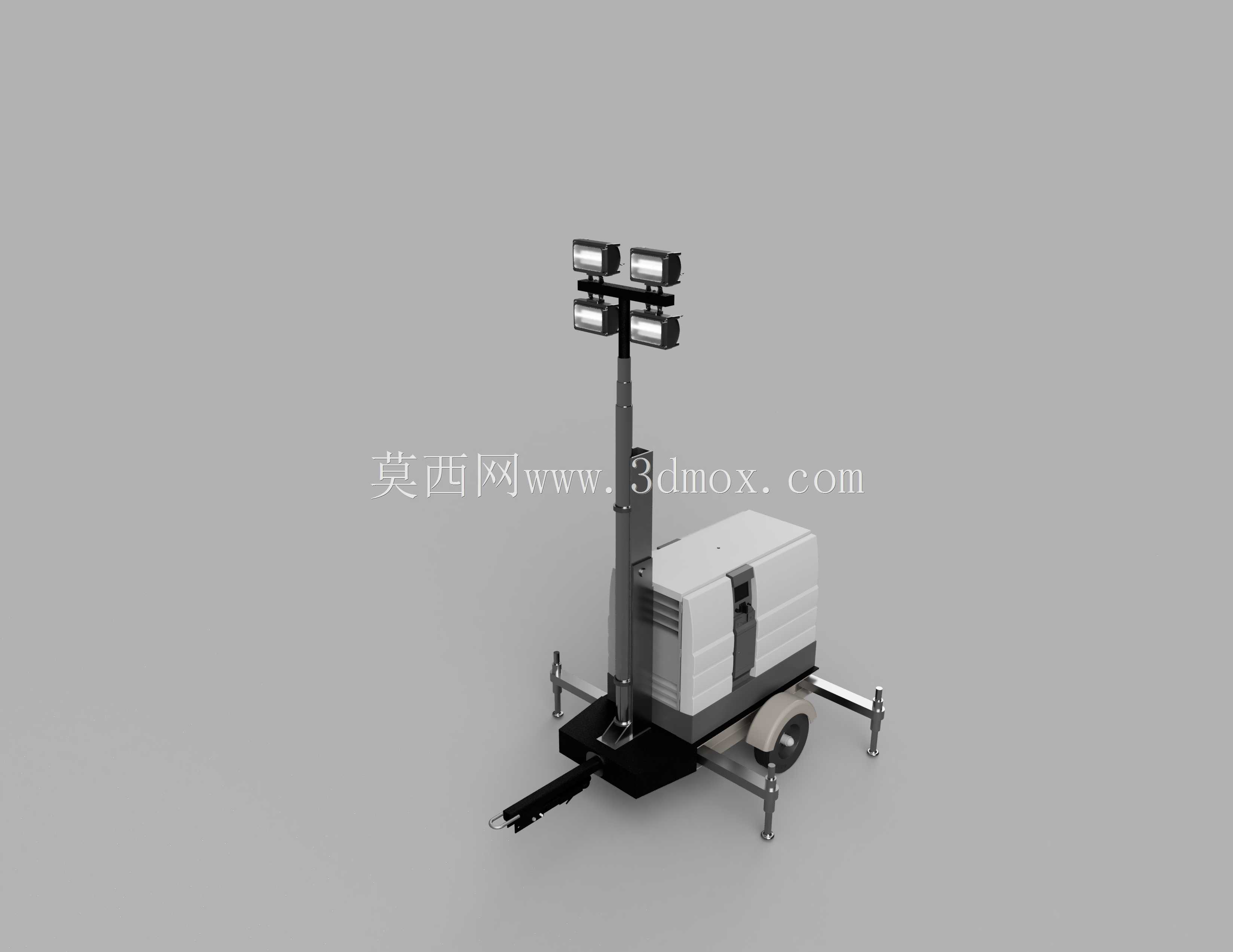

　　这套拖挂式移动照明设备的三维结构，核心是解决无固定供电场景下的大范围临时照明需求，在工程抢险、户外施工、应急救灾、大型户外活动夜间保障这类场景里，这类设备是现场作业的核心配套装备，不需要依赖现场电网，到场后快速展开就能提供大面积高亮度照明，比临时架线、零散布置照明设备的效率高出数倍。从结构设计逻辑来看，整套设备采用拖挂底盘作为承载基体，底盘后部集成了静音式发电机组舱，前部设置牵引连接结构，四角配置可伸缩的支撑支腿，整套设备在转场时可以直接挂接在机动车尾部拖行，支腿收起后不会超出车辆通行的宽度边界，到达作业点位后，将四个支腿伸出并调整高度，就能让整套设备在不平整的地面上保持水平稳定，避免灯杆升高后出现重心偏移倾覆的问题。

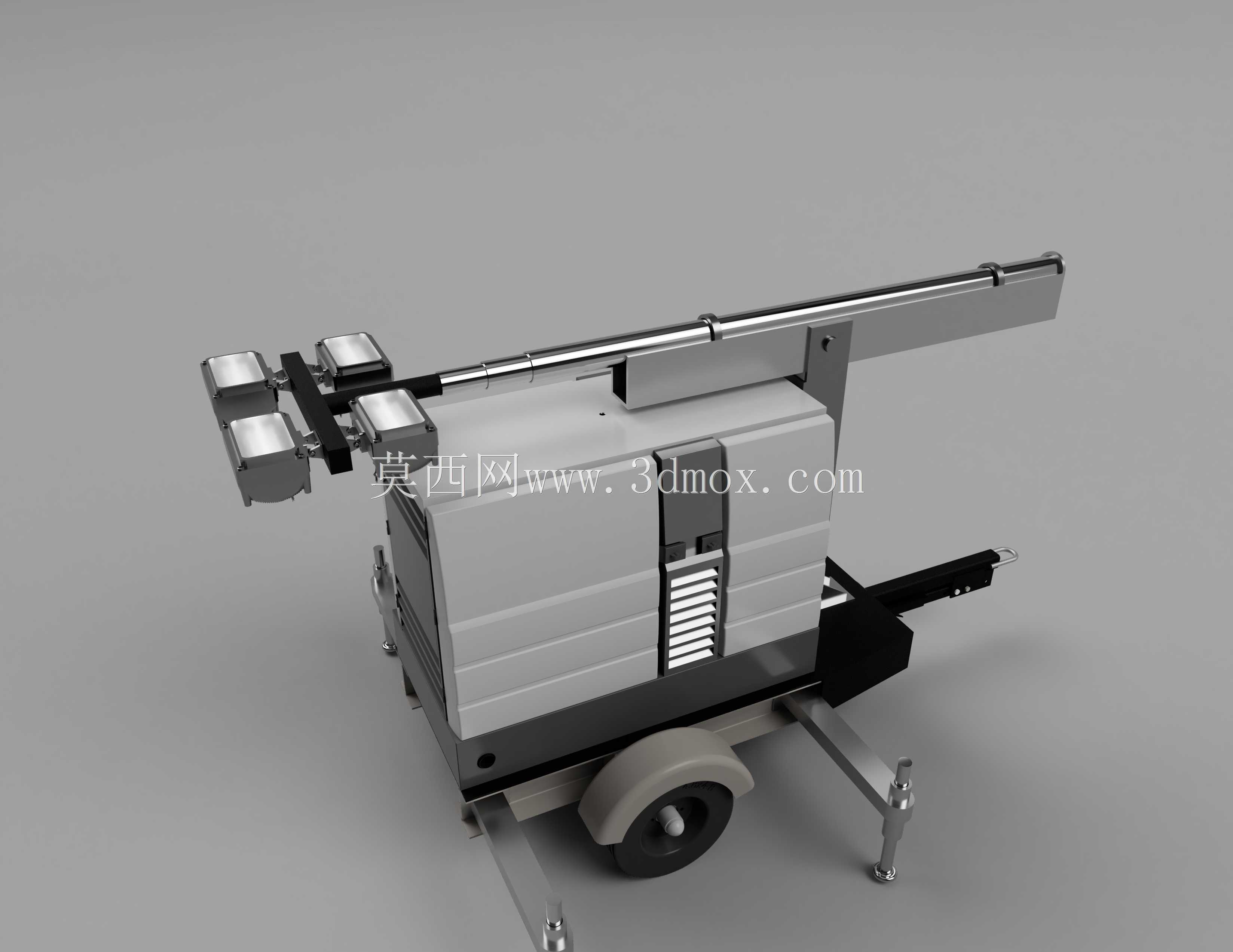

　　发电机组舱采用封闭式结构设计，侧面开设通风散热格栅，既可以降低机组运行时的噪音外传，也能保证机组运行过程中的进排风需求，避免舱内温度过高影响发电效率，舱体的检修门设置在侧方，日常维护时不需要拆解上部结构就能完成机油更换、滤芯检修、线路排查这类常规操作。上部的照明系统采用多节伸缩式灯杆结构，灯杆收拢状态下高度控制在运输限高范围内，不会影响道路拖行的合规性，伸出后可以将灯组抬升到数米高度，减少地面障碍物对照明光线的遮挡，灯杆顶部的安装支架上固定了四盏泛光灯具，每盏灯具都可以独立调整照射角度，既可以集中朝向一个作业面提供高亮度集中照明，也可以分散角度实现360度全域覆盖，满足不同场景的照明需求。在结构安装边界的设计上，

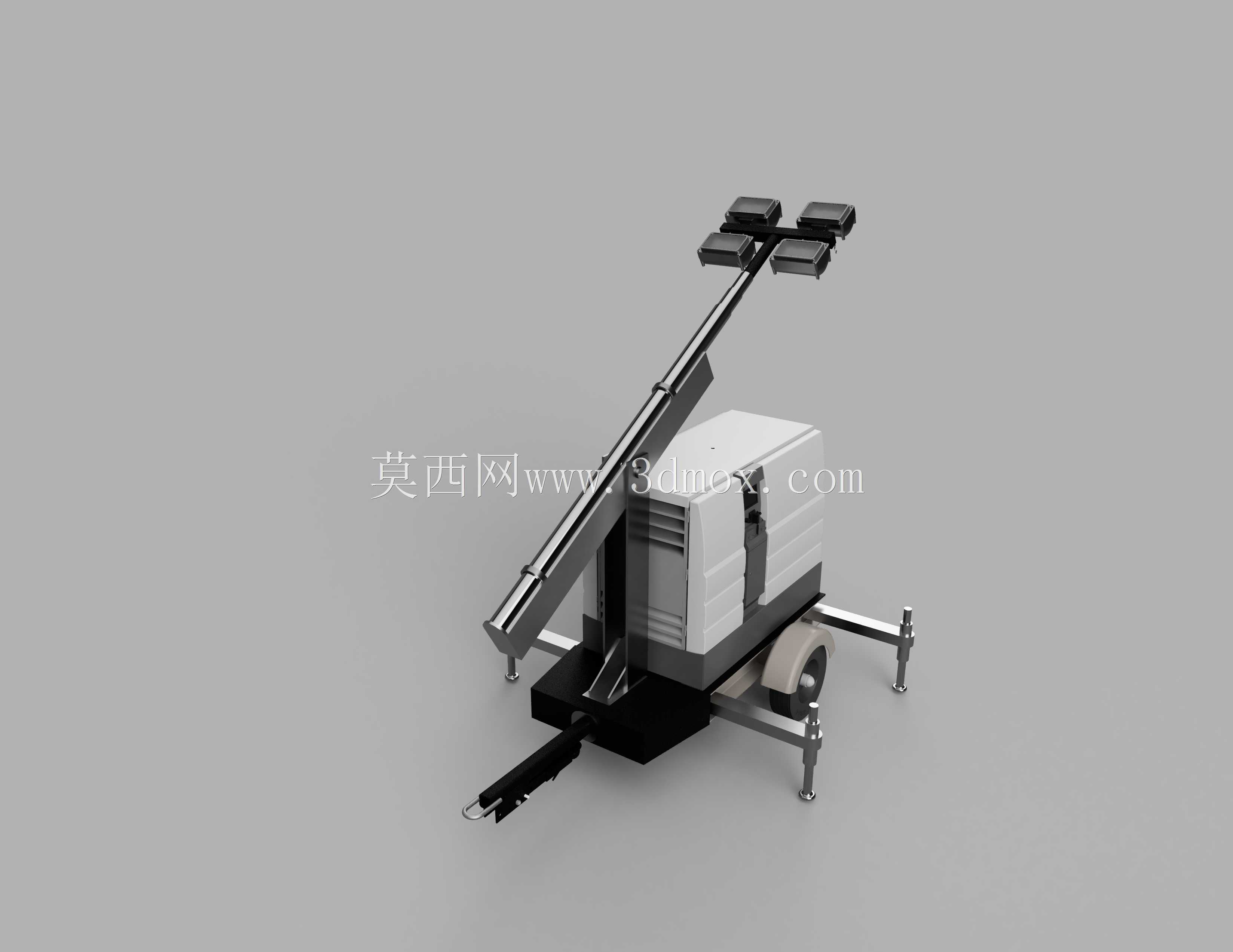

　　牵引连接结构采用标准的拖挂式连接器接口，适配多数轻型载货车辆的后牵引装置，连接点的高度符合道路拖行的通用规范，拖行过程中不会出现底盘剐蹭地面的问题；四个支腿的伸出长度预留了足够的调节余量，即使在坡度不超过10度的非硬化地面上，也能通过调整支腿长度将底盘调至水平状态，保证灯杆升高后的整体稳定性；灯杆的伸缩结构采用内置的传动机构，不需要人工攀爬就能完成灯杆的升降操作，升降过程中设置了机械锁止结构，升到指定高度后可以自动锁止，避免出现灯杆意外滑落的风险。灯组的供电线路从灯杆内部走线，避免线路外露在户外环境下出现老化、剐蹭破损的问题，线路与发电机组的输出端设置了快插接口，后期更换灯具或者检修线路时可以快速拆解，不需要整体拆除走线结构。

　　底盘的行走部分采用小尺寸实心轮胎搭配短轴结构，结构简单可靠，不需要频繁维护轮胎气压，适合在工地、野外这类非铺装路面短距离拖行移动，轮胎的安装位置在底盘重心的正下方，拖行过程中转向灵活，不会出现甩尾的问题。从三维建模的结构细节来看，发电机组舱的内部预留了油箱、机组本体、控制模块的安装空间，各个部件的安装位置都做了限位结构设计，装配时不需要额外调整定位就能完成组装，舱体的外壳采用钣金折弯结构，拼接处的止口设计既可以提升舱体的整体刚度，也能起到防雨的作用，雨天作业时雨水不会顺着拼接缝隙进入舱体内部，影响电气部件的绝缘性能。灯杆的每一节伸缩段都设置了导向耐磨套，升降过程中不会出现卡顿、偏磨的问题，长期使用也不会因为磨损导致灯杆晃动。顶部的灯架采用轻量化的型材焊接结构，在保证足够结构强度支撑灯具重量、抵抗户外风力载荷的前提下，尽可能降低上部结构的重量，减少灯杆升降时的负载，也降低整套设备的整体重心，提升拖行和作业状态下的稳定性。
