拉臂式垃圾转运车整车结构三维设计

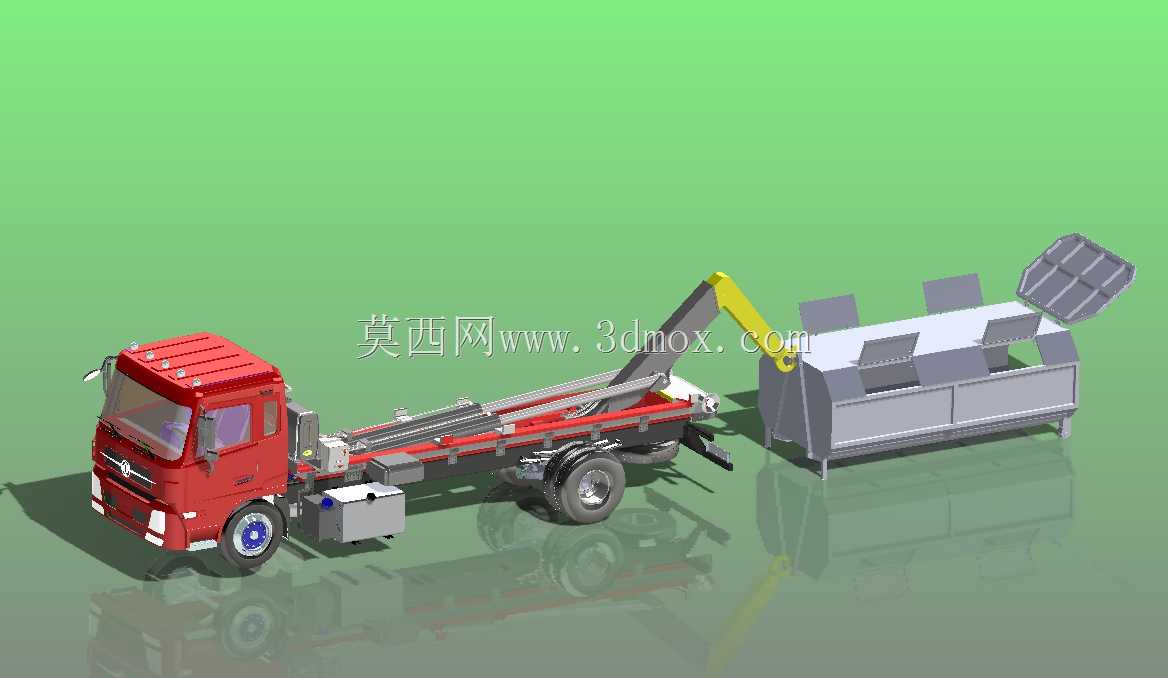

　　这款拉臂式垃圾转运车的三维结构设计，核心围绕城镇环卫作业的高频转运场景展开，日常作业中可覆盖居民小区生活垃圾归集点、商圈餐厨垃圾暂存点、工业园区一般工业固废临时堆放点的物料转运需求，无需额外配备吊装设备即可独立完成垃圾箱的钩取、装卸、卸料全流程作业，相比传统固定厢式垃圾车，单台车辆可配套多个垃圾箱循环使用，大幅减少车辆在垃圾归集点的等待滞留时间，提升单作业班次的转运覆盖半径。从结构功能设计来看，整车分为二类底盘改装部分、拉臂作业机构、可卸式垃圾箱三个核心模块，拉臂机构采用铰接式多连杆液压驱动结构，设计时重点校核了钩臂在最大举升角度下的受力形变，主臂采用变截面箱型焊接结构，在保证12吨额定钩取载荷的前提下，尽可能降低机构自身重量，

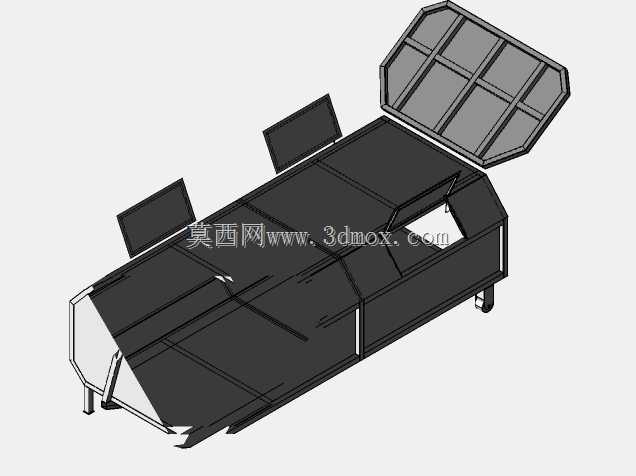

　　避免上装重量过大导致底盘轴荷分配超标。液压系统采用双油缸同步举升设计，举升油缸与锁止油缸的动作顺序通过机械互锁结构实现逻辑约束，避免误操作导致的垃圾箱滑脱风险，钩臂末端的快锁结构可适配市面通用规格的标准垃圾箱，无需对现有存量垃圾箱做结构改造即可直接适配。底盘改装部分严格遵循原车底盘的改装边界，所有上装安装支座均对应底盘车架的原有预留孔位设计，避免在车架主梁上随意钻孔削弱结构强度，副车架与主车架之间采用弹性缓冲垫块连接，减少作业过程中液压冲击对底盘大梁的疲劳损伤，侧防护与后防护结构完全满足道路车辆的外廓尺寸安全要求，后防护离地高度控制在符合安全规范的区间内，同时预留了后尾灯、牌照安装的标准化位置。可卸式垃圾箱采用全密封焊接结构，

　　箱体侧板做了向外微凸的弧形加强设计，在装载密度较大的压实垃圾时可避免侧板鼓胀变形，箱体尾部的密封胶条采用耐老化耐油污的橡胶材质，关闭后可完全杜绝运输过程中的污水滴漏问题，顶部的可开启投料盖可根据作业需求选择手动或液压开启模式，尾部卸料门采用多锁点锁紧结构，配合举升卸料时的自动开门联动机构，卸料过程无需人工手动操作锁扣。设计过程中对整车的作业边界做了完整的运动仿真校核，模拟了拉臂从地面钩取垃圾箱、垃圾箱滑移至副车架定位、举升卸料三个核心工况的运动轨迹，确认所有运动部件在全行程内无干涉，同时校核了车辆在满载状态下的最小转弯半径、离去角、接近角参数，保证车辆可顺利进入宽度有限的老旧小区巷道作业。拉臂机构的液压管路沿副车架内侧排布，

　　所有管路接头处均预留了检修操作空间，日常维护时无需拆解大面积覆盖件即可完成密封件更换与管路检修，液压油箱的容积匹配油缸全行程动作的油量需求，同时设置了回油过滤与液位报警装置，避免液压油污染导致的阀组卡滞问题。整车的外形尺寸严格遵循城市道路通行的限高限宽要求，整车高度控制在可顺利通过城市常见限高杆的范围内，宽度与二类底盘原车宽度保持一致，无需额外办理超宽超限通行手续即可在城区道路正常作业，轴距选择兼顾了转弯灵活性与满载行驶稳定性，适合在人口密度较高的城区路网开展常态化环卫作业。
