辛辛那提PF25立式台钻工业结构设计

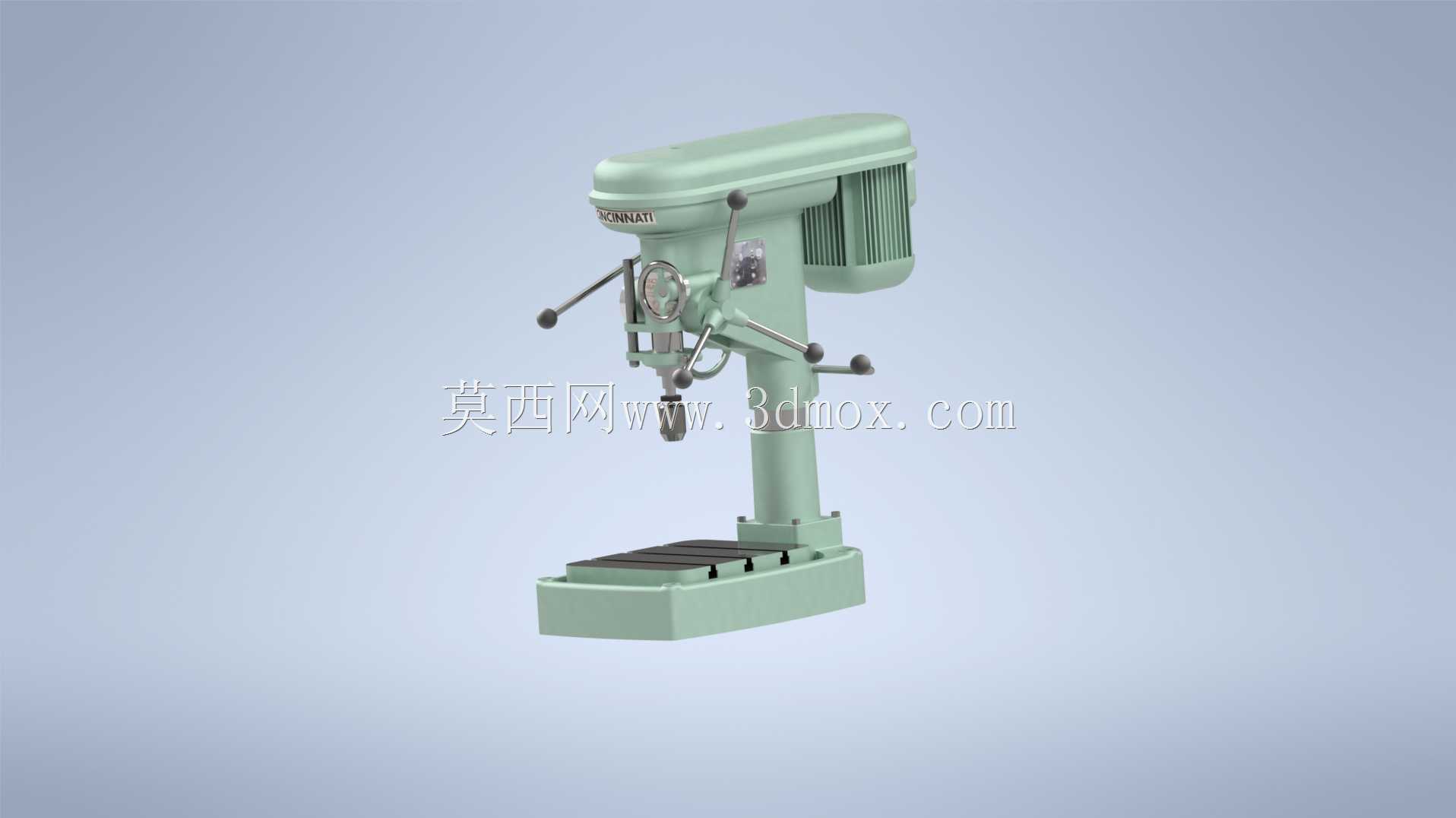

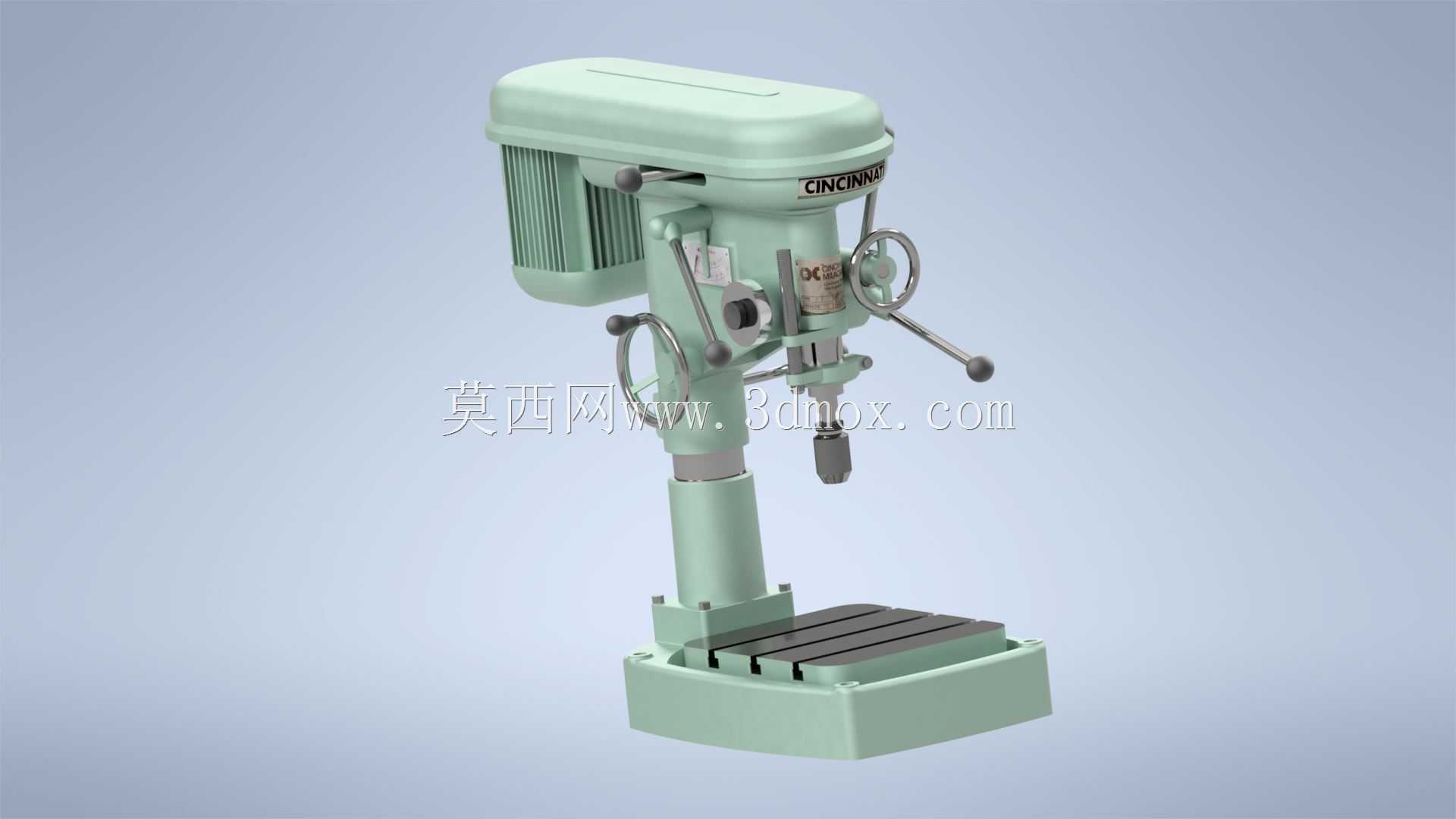

　　适配绝大多数中小型加工车间的工位布置条件。立柱部分采用加厚无缝钢管加工而成，表面经过高频淬火后精磨处理，粗糙度控制在Ra0.8以内，保证主轴箱上下滑动时的导向精度，长期使用也不会出现导向面磨损导致的主轴偏摆问题。主轴箱集成了主传动电机、变速机构、主轴进给操作组件，电机采用侧置布局，通过V带传动将动力传递到主轴，带轮位置设置了多档变速槽位，操作人员只需要松开电机张紧手柄，调整V带在不同槽轮上的位置，就能获得适配不同材质、不同孔径加工的主轴转速，不需要复杂的齿轮换挡操作，日常维护难度极低。主轴进给部分设置了三辐式操作手轮，手轮上带有刻度盘，每格进给量对应0.02mm的主轴下行距离，方便操作人员控制钻孔深度，针对盲孔加工场景，这款立式台钻的结构设计完全围绕中小批量零件加工场景的实际需求展开，在机加工车间、五金修配工位、职业院校实训场地中，这类设备承担着绝大多数中小型工件的钻孔、扩孔、铰孔及轻量攻丝作业，相比大型摇臂钻床，它占地空间更小，操作门槛更低，针对小型法兰盘、支架类零件、钣金件的孔系加工效率优势明显。从整体结构布局来看，设备采用经典的立式单柱布局，底部为一体式铸铁底座，底座上平面预留T型槽安装位，可直接装夹平口钳、简易钻模或者异形工件夹具，底座的配重设计经过重心校核，即使主轴伸出到最大行程位置进行钻削作业，整机也不会出现倾覆风险，安装时仅需要通过四个地脚螺栓固定在水泥工位台或者加厚钢制工作台上，不需要额外做混凝土基础，

　　设备还带有深度定位锁紧装置，调整到设定深度后锁紧限位块，主轴下行到指定位置就会停止进给，能有效避免钻穿工件或者撞坏工装的问题。主轴内部采用莫氏锥孔设计，可以快速换装不同规格的钻夹头、锥柄钻头、铰刀，满足不同直径的孔加工需求，主轴的径向跳动控制在0.01mm以内，能保证IT7级精度的孔加工要求，适配绝大多数普通机械零件的孔位加工精度需求。工作台部分采用可升降、可回转的设计，松开立柱上的锁紧手柄，就能沿着立柱上下调整工作台高度，适配不同高度的工件装夹需求，工作台本身也可以围绕立柱做360度回转，针对侧面带孔的异形工件，不需要反复拆卸夹具，只需要转动工作台就能调整加工位置，工作台表面同样加工有交叉T型槽，方便装夹不同类型的夹具和工件。

　　设备的外壳护罩全部采用薄钢板冲压成型，表面做喷塑处理，既可以遮挡内部传动结构避免杂物卷入，也能降低传动过程中的噪音扩散，电机位置的护罩带有密集通风槽，保证长时间连续钻削作业时电机的散热效果，避免电机过热烧毁。从安装边界尺寸来看，这类台钻的整机占地宽度不超过700mm，前后深度不超过600mm，最大高度在1.7m左右，普通厂房的标准层高完全可以满足安装要求，工位布置时只需要在设备前方预留800mm的操作空间，侧面预留300mm的维护空间即可，不需要占用过大的车间面积。在实际加工场景中，这款设备既可以作为独立工位完成单一钻孔工序，也可以布置在生产线旁作为辅助加工设备，对装配过程中需要补钻的孔位进行现场加工，相比手持电钻，

　　它的加工精度更高，劳动强度更低，加工过程中的稳定性更好，针对厚度在25mm以内的钢板、铸铁件、铝合金件都能完成稳定的钻削作业。设计过程中对所有运动部件都做了安全防护设计，带轮位置全封闭护罩，主轴位置设置了可调整的防护挡板，钻削过程中可以阻挡铁屑飞溅，避免烫伤操作人员，所有操作手柄的位置都符合人体工程学设计，操作人员站在工位上不需要过度探身或者抬手就能完成所有操作，长时间作业也不容易产生疲劳。设备的润滑点全部设置在易操作的位置，日常保养只需要定期给立柱导向面、主轴套筒、进给齿轮加注润滑脂即可，不需要复杂的拆解维护，普通车间的机修人员就能完成日常保养工作，设备的易损件比如V带、主轴轴承、进给手轮的刻度盘都是通用标准件，采购替换非常方便，能有效降低设备的全生命周期使用成本。
