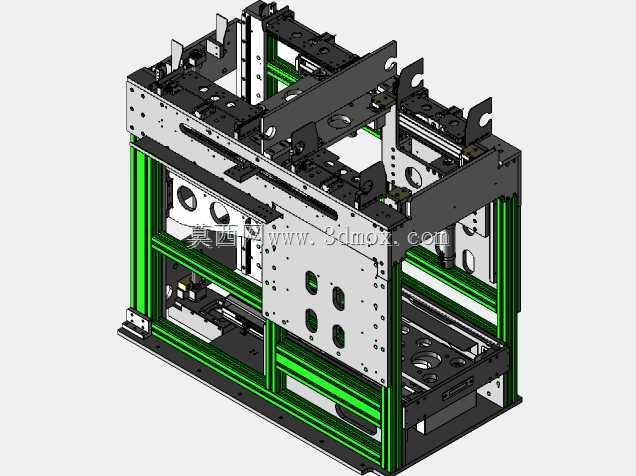

CA6140机床配套托盘装卸输送设备结构

　　在普通车床加工产线的升级改造场景中，这类托盘装卸设备是衔接机加工工位与物料缓存区的核心衔接单元，主要承担待加工工件托盘的自动上料装载、加工完成后带工件托盘的自动卸载输出功能，替代传统人工上下料的重复操作，适配CA6140这类通用卧式车床的自动化改造需求，也可拓展至同规格回转体零件加工机床的物料流转环节。从实际产线布局来看，设备安装在机床侧方的物料接驳位，安装边界需预留前后各600mm的操作维护空间，左右方向与机床进料口对齐偏差控制在±2mm范围内，整体机架采用铝型材与钣金件组合的框架式结构，竖向支撑型材选用4080重型工业铝型材，保证长期承载托盘及工件时的结构刚性，避免往复运动过程中出现结构形变影响定位精度。

　　设备的分层式结构设计对应不同的功能分区，下层框架预留驱动组件安装空间，集成托盘输送的直线传动单元，采用线性导轨作为运动导向部件，保证托盘推送过程中的运动平顺性，推送行程覆盖从缓存位到机床工作台接驳位的全段距离，重复定位精度控制在±0.1mm以内，满足机加工上下料的定位要求。中层为托盘承载与定位区域，设置有托盘定位销与夹紧挡块，当托盘输送至指定位置后，挡块自动伸出完成托盘的位置锁定，避免机床加工过程中传递的振动导致托盘移位，上层框架设置有到位检测传感器的安装位，可根据实际使用需求选配光电或机械式检测元件，实时反馈托盘的位置状态，给产线控制系统提供信号交互基础。设计过程中充分考虑了设备的维护便捷性，所有钣金护板均采用可拆卸式连接，

　　侧面预留驱动组件的维护开口，无需整体拆解机架即可完成传动部件的检修与更换，框架上的安装孔位采用标准化设计，可根据不同规格的托盘尺寸调整定位组件的安装位置，适配一定范围内的托盘规格变化，无需重新加工主体框架。从运动逻辑来看，设备的装载动作与卸载动作采用独立的传动路径设计，避免上下料动作出现路径干涉，装载侧的输送单元将待加工托盘从缓存位推送至机床工作台对接位置，待机床完成加工工序后，卸载侧的传动单元将完成加工的托盘从工作台拉回至出料缓存位，两个动作可根据产线节拍进行时序匹配，最大化压缩上下料的辅助时间，提升机床的实际加工利用率。机架的底部设置有可调式支撑脚杯，可在设备安装时调整整体水平度，抵消地面不平整带来的安装偏差，

　　支撑脚杯的调节行程为±50mm，适配多数车间的地面安装条件，同时框架上预留有气动管路与线缆的走线槽，所有动力线缆与信号线缆均通过内置走线槽排布，避免外露线缆被运动部件剐蹭，提升设备运行的安全性。这类结构设计没有采用复杂的定制铸造件，全部采用标准工业铝型材与通用钣金件拼接组装，加工与装配难度较低，也方便后期根据产线调整进行结构改造，对于中小批量机加工产线的自动化升级来说，这类结构的改造成本与维护成本都处于较低区间，同时能稳定满足上下料的功能需求，在实际应用中可搭配小型机械手完成工件在托盘与机床卡盘之间的转移，组成完整的机床自动上下料单元，也可单独作为托盘的缓存与输送设备使用，衔接多台机床组成柔性加工产线的物料流转链路。
