小型台式迷你注塑机结构设计方案

　　这款小型台式注塑设备的设计初衷，是填补小批量塑料件试制、实验室配方验证、创客小批量生产场景下的设备空白，区别于大型工业注塑机动辄数吨的锁模力、数米的占地尺寸，该设备将整体安装边界控制在桌面级设备范畴，可直接放置于标准工作台面使用，无需额外做地基加固或专用场地规划，适配高校实验室、创客空间、小型产品研发部门的场地条件。从功能实现逻辑来看，设备完整覆盖注塑工艺的核心流程：料斗段承接干燥后的塑料粒子，通过内置的螺杆输送结构将粒子推送至加热段，加热段采用分段控温结构，可根据不同塑料材质的熔融温度调整各段加热功率，避免原料过热降解或熔融不充分的问题；熔融后的塑料熔体在螺杆推挤下进入喷嘴，对准模具浇口完成注射动作，锁模结构采用对称式导向布局，

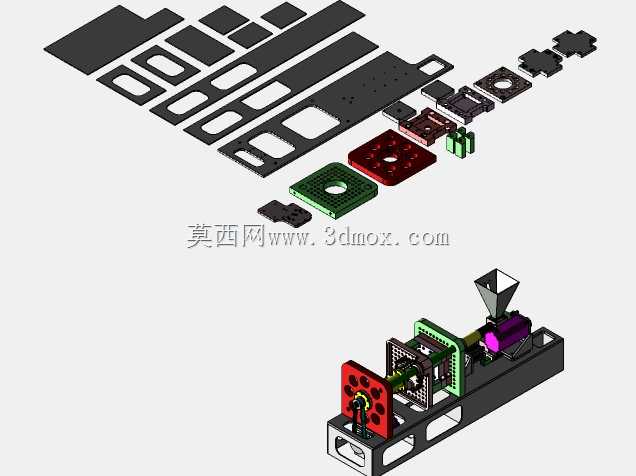

　　四根平行导向柱保证动模、定模合模时的同轴度，避免合模错位导致的飞边、缺料问题，锁模力的设计匹配小型塑件的成型需求，可覆盖常见的ABS、PP、PE等通用热塑性塑料的小型零件成型，单模成型件重量控制在百克级范围内，完全满足手板打样、小批量定制件的生产需求。在结构设计思路上，设备采用模块化拆分思路，将整体结构拆分为机架单元、注射单元、锁模单元、驱动单元四个独立模块，各模块之间通过标准紧固件连接，无需专用工装即可完成拆装维护，其中机架主体采用钢板折弯拼焊结构，在保证整体刚性的前提下控制自重，底部预留的安装孔位可直接固定于工作台面，抵消注射过程中的反作用力；注射单元的料筒、螺杆采用可快拆结构，更换不同材质加工的螺杆时，

　　无需拆解整体机架即可完成更换，适配不同腐蚀性、不同粘度的塑料原料加工需求；锁模单元的动模板行程可通过调节限位结构调整，适配不同厚度的模具安装，模具安装面预留标准T型槽与螺纹孔，可直接装夹小型自制模架或标准模架，无需额外做转接板加工。从安装边界尺寸来看，设备整体长度控制在一米以内，宽度与高度均控制在半米级，操作面高度匹配成年人坐姿操作的舒适区间，所有操作控件、急停按钮均布置在操作人员伸手可及的位置，料斗的加料高度无需借助登高工具即可完成补料，加热段的外层设置隔热防护结构，避免操作人员误触造成烫伤，外露的运动部件均设置防护挡板，防止合模、注射动作过程中异物进入运动间隙造成设备卡滞。在实际应用场景中，

　　这类小型台式注塑机可承担产品研发阶段的快速样件制作，无需外发加工即可完成小批量塑件的试制，大幅缩短研发迭代周期；在教学场景中，可用于演示注塑工艺的完整流程，让学员直观理解合模、注射、保压、冷却、开模的全流程动作，区别于大型工业设备无法近距离观察内部结构的问题，该设备的结构外露度高，可清晰观察各部件的运动逻辑；在小型定制生产场景中，可承接小批量的塑料配件、文创产品、定制结构件的生产，无需投入大型注塑设备的高额成本，设备的能耗也远低于工业级注塑机，适配小批量生产的成本控制需求。设计过程中对各运动部件的受力做了针对性校核，导向柱采用调质处理的合金钢材质，表面做淬火硬化处理，保证长期往复运动下的耐磨性能，锁模结构的受力点做了加强筋设计，避免长期合模受力导致的模板变形，驱动部分的传动结构做了密封防护，避免加工过程中产生的塑料碎屑、粉尘进入传动间隙造成磨损，设备的整体布局将加热段与电控部分做了隔热隔离，避免高温长期烘烤电控元件导致的元件老化问题，各管线的走线均沿机架内侧布置，预留足够的弯曲半径，避免运动过程中管线拉扯造成的线路故障。
