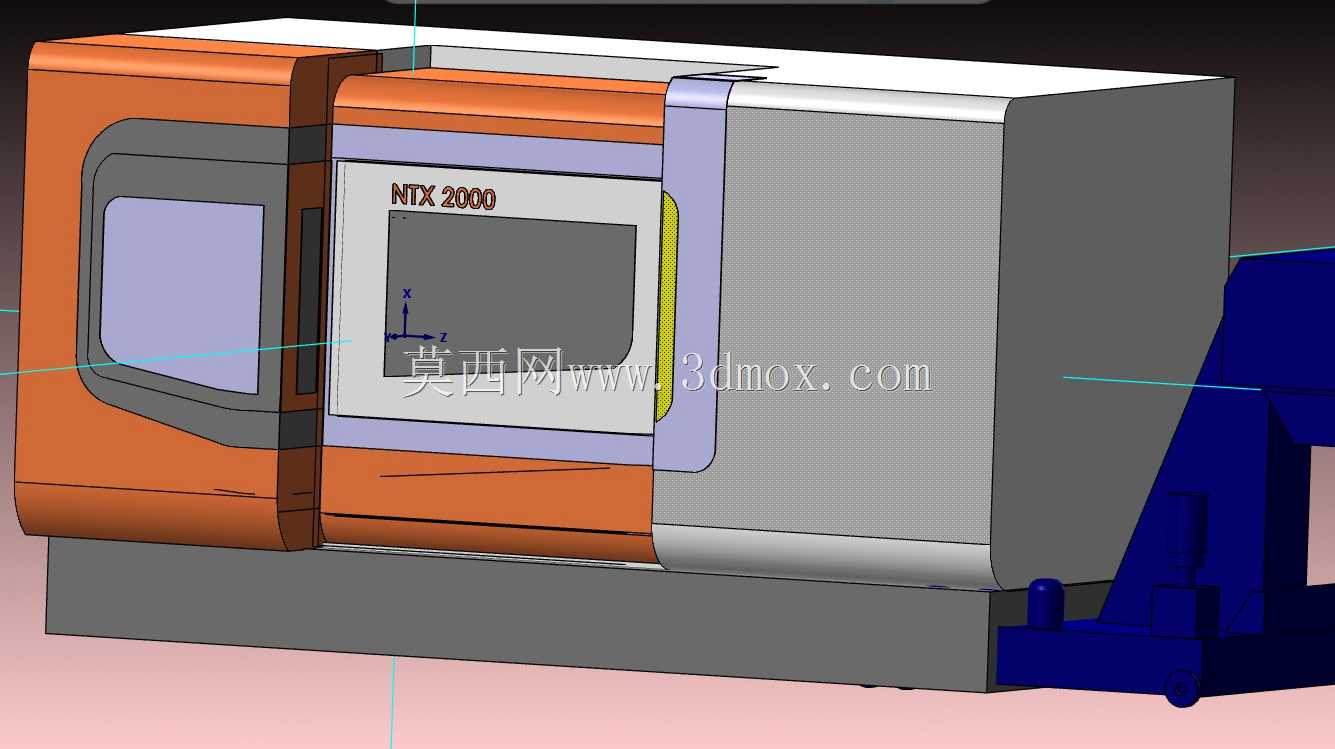

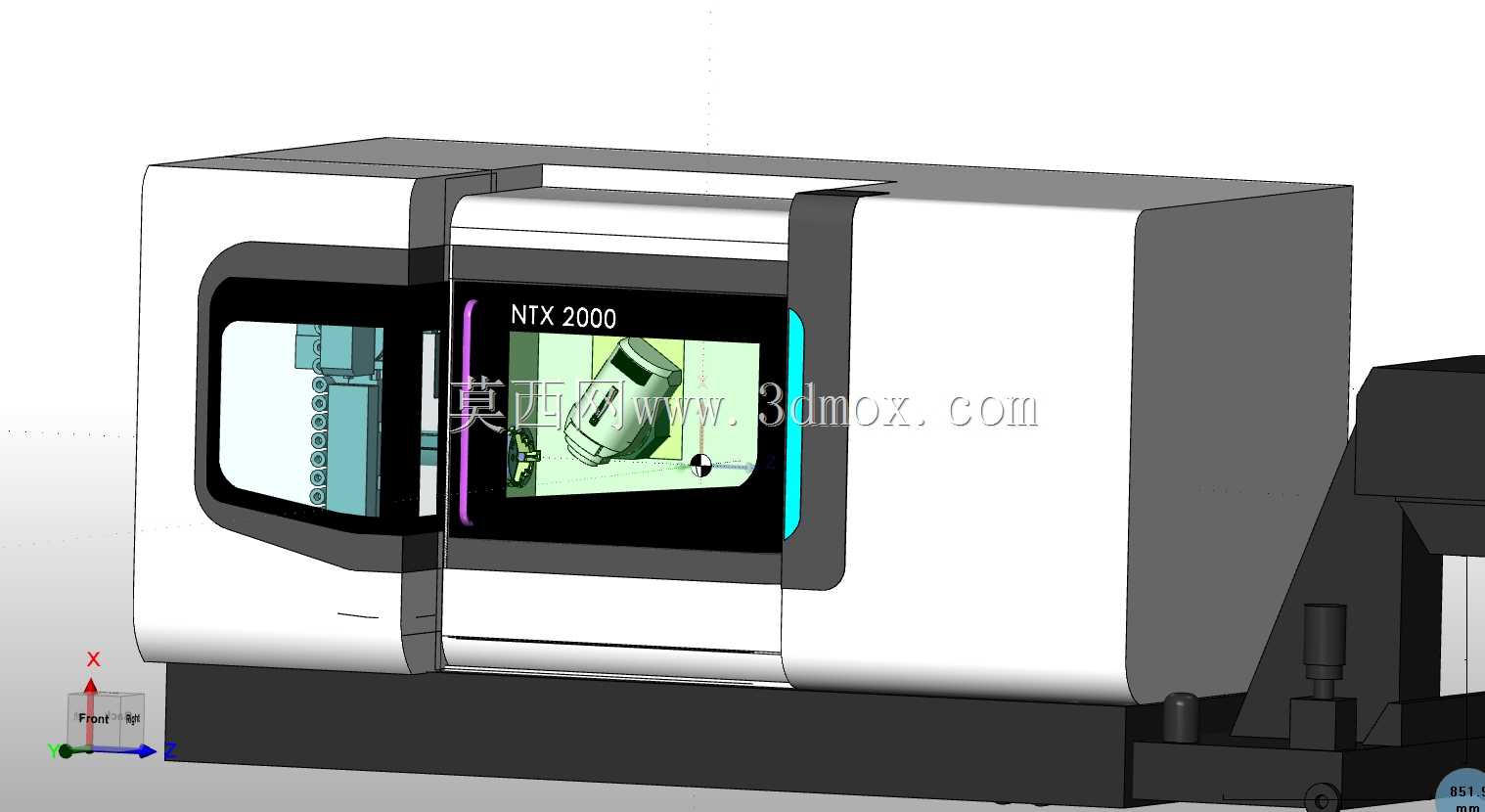

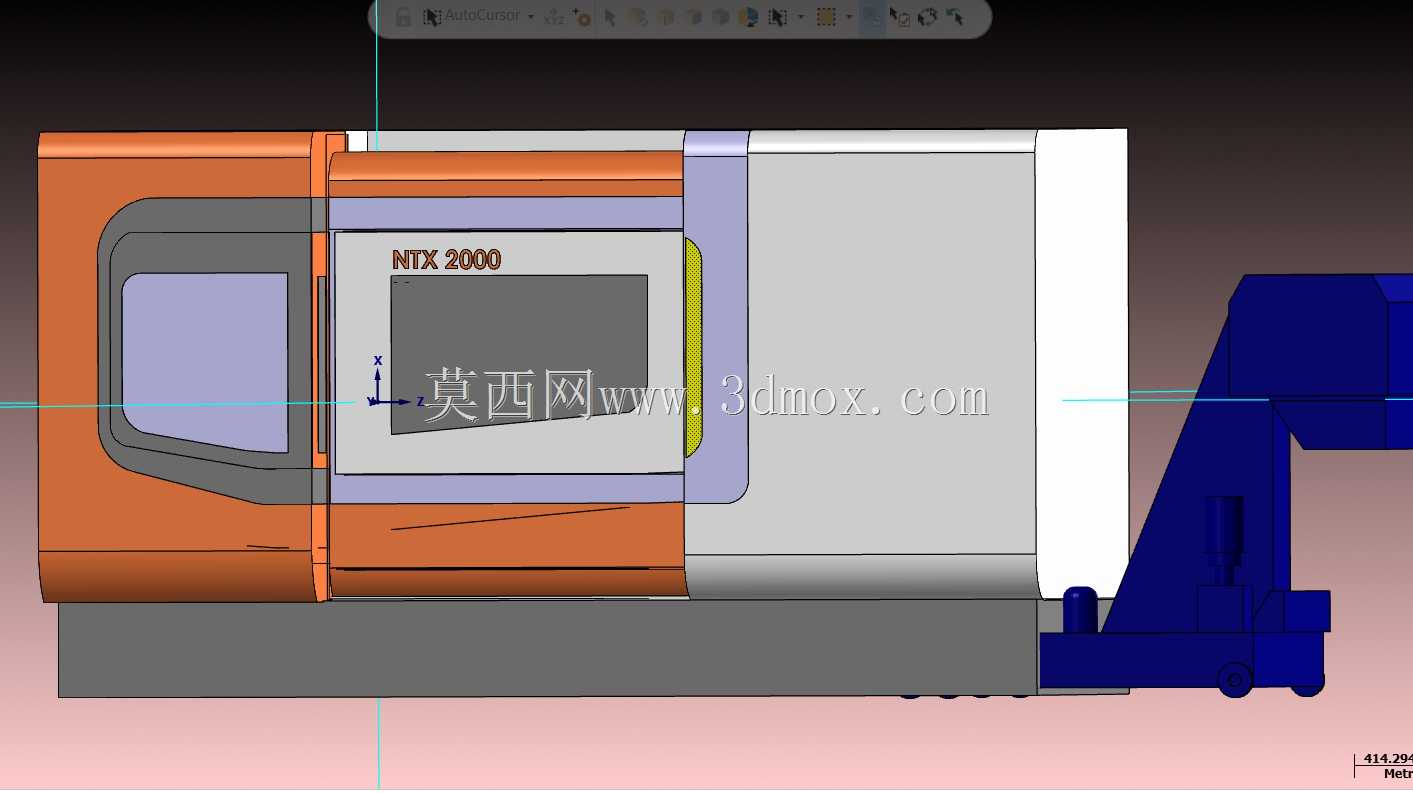

DMG MORI NTX2000第二代五轴数控机床

　　在精密零部件加工领域，五轴联动加工设备一直是复杂曲面、高精度多工序零件加工的核心载体，DMG MORI NTX2000第二代机型作为高端车铣复合加工中心，在航空航天结构件、精密医疗器械零件、高端模具型腔、汽车动力系统复杂组件的加工场景中有着极高的适配性。这类设备的三维模型搭建，核心服务于CAM加工仿真环节——在实际投产前，编程人员可依托精准的三维模型完成刀路轨迹验证、加工干涉检查、工序排布优化，避免实际加工中出现撞机、过切、行程不足等问题，大幅降低试切成本与设备损耗风险。从设备功能特性来看，该机型集成了车削、五轴铣削、钻孔、攻丝甚至磨削等多工序加工能力，单台设备即可完成传统需要多台车床、铣床、加工中心接力完成的复杂零件全工序加工，

　　减少零件多次装夹带来的定位误差，尤其适合带空间斜孔、异形曲面、偏心结构的回转类与非回转类复合零件加工。模型构建过程中，严格遵循设备实际的运动轴布局逻辑：B轴摆动头、X/Y/Z直线轴、C轴回转轴的行程边界完全匹配真机参数，各运动副的运动范围、干涉区域都做了精准还原，甚至操作舱门的开合行程、排屑机构的安装位置、操作面板的布局都与真机保持一致，确保仿真过程中设备运动状态与实际生产完全吻合。从外形与安装边界来看，设备整体采用全封闭防护结构，正面配备大尺寸观察窗与操作显示屏，防护外壳做了圆弧过渡与分色处理，既符合工业安全防护要求，也兼顾了设备操作的可视性与外观质感。模型还原了设备底部的安装基座结构，明确标注了设备的占地尺寸、

　　地脚螺栓的安装点位、外接管线的接口位置，方便车间布局规划阶段完成设备定位、管线排布、操作空间预留的设计工作——设备前方预留足够的操作与上下料空间，侧面预留维护检修的开门空间，后方预留排屑器与冷却系统的安装空间，这些边界尺寸的精准还原，能帮助工厂在新产线规划阶段就完成合理的空间排布，避免后期设备进场后出现空间不足、管线干涉的问题。在模型细节处理上，主轴端面的刀具安装接口、刀库的排布位置、冷却喷嘴的朝向、三色警示灯的安装位都做了精细化建模，这些细节在CAM仿真中直接关系到刀具换刀路径的验证、冷却管路与工件夹具的干涉检查，哪怕是细小的结构偏差，都可能导致仿真结果与实际加工出现偏差，因此建模过程中对每一处运动相关、

　　安装相关的结构都做了尺寸校核。对于从事多轴加工编程、车间工艺布局、设备选型论证的从业者而言，这类高精度的设备三维模型，能够在虚拟环境中完成大量前置验证工作：编程人员可以提前验证复杂零件的加工可达性，确认刀具长度、夹具高度是否在设备允许范围内；工艺人员可以基于模型测算单台设备的加工覆盖范围，评估零件加工的工序流转方案；设备采购人员也可以依托模型直观了解设备的结构布局，结合车间现有条件评估安装可行性。不同于普通的外观展示模型，面向CAM仿真的设备模型对运动副精度、结构尺寸准确性的要求远高于外观还原度，每一处轴系的运动限位、每一个防护结构的边界，都直接影响仿真结果的可靠性，因此建模过程中反复核对了设备的运动行程参数、各部件的装配关系，确保模型导入各类CAM仿真软件后，能够直接用于刀路验证与加工过程模拟，无需二次调整结构尺寸。
