多级伸缩桅杆机械结构三维设计

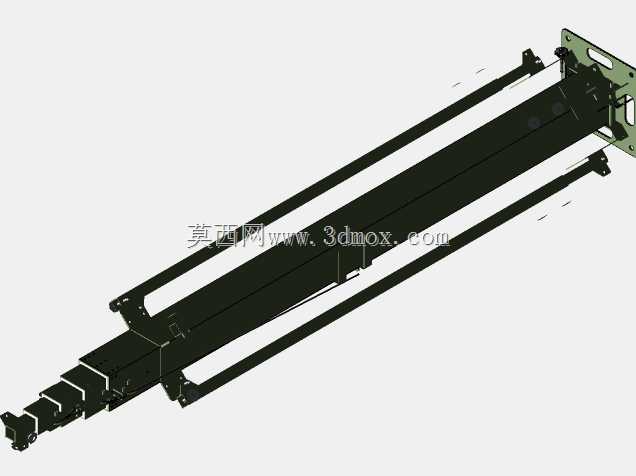

　　这款多级伸缩桅杆结构，在工程场景中常被用于需要高位承载、可收拢收纳的作业环节，比如移动照明设备的举升支架、临时通讯天线的架设支撑、户外作业检测设备的高位搭载，部分特种作业车辆上也会搭载同类型结构，用来搭载摄像、探测类装置完成高位作业需求。不同于单级升降结构，多级伸缩的设计能够在收拢状态下将整体长度压缩至伸展状态的四分之一左右，大幅降低设备收纳时的空间占用，同时伸展后能够达到足够的作业高度，兼顾了收纳便利性与作业高度需求。从结构设计逻辑来看，该桅杆采用嵌套式套筒结构，每一级套筒的截面尺寸逐级递减，相邻套筒之间设置有导向限位结构，避免伸缩过程中出现卡滞、周向转动或者脱出的问题，伸展时各级套筒依次伸出，能够保证整体的同轴度，

　　收拢时各级套筒依次嵌套进入上一级套筒内部，整体结构紧凑。结构外侧配套的平行导向支架，一方面能够对桅杆整体的伸缩运动起到侧向导向作用，抵消伸缩过程中产生的侧向弯矩，避免长行程伸缩状态下桅杆出现挠曲变形，另一方面支架上预留的安装孔位，能够直接与设备基座进行固定，不需要额外设计转接安装板，降低了整机装配的复杂度。在安装边界方面，该结构收拢状态下整体长度较短，安装基座只需要预留对应支架的固定孔位即可完成装配，不需要过大的安装平面；伸展状态下，每一级套筒的配合面都经过公差匹配，配合间隙控制在合理范围内，既保证伸缩动作顺畅，又能够避免间隙过大导致的整体晃动，保证顶端搭载设备的稳定性。设计过程中，各级套筒的壁厚经过受力校核，

　　在满足顶端额定载荷承载要求的前提下尽可能降低整体重量，避免结构过重导致伸缩驱动力过大的问题；相邻套筒之间的限位块位置经过反复调整，保证每一级套筒伸出到极限位置时能够可靠锁止，承受轴向载荷时不会出现回缩问题，同时锁止位置不会出现应力集中的情况，保证长期往复伸缩作业下的结构强度。导向支架与桅杆主体的连接位置设置有加强筋结构，能够承受桅杆带载伸展时产生的倾覆力矩，避免连接位置出现变形断裂的问题。在实际应用场景中，这类伸缩桅杆不需要复杂的配套辅助结构，既可以搭配电动推杆、液压缸作为伸缩驱动源，也可以配合钢丝绳卷扬结构实现伸缩动作，适配不同的动力配置需求，不管是固定式安装的作业设备，还是车载移动类作业装备，都能够通过调整安装接口快速适配。

　　结构整体采用金属材质加工，表面做防锈处理，能够适应户外露天作业的复杂环境，不会因为潮湿、粉尘等环境因素导致伸缩动作卡滞。不同于折叠式升降结构，这种套筒式伸缩桅杆在伸展状态下整体截面尺寸一致，风阻更小，高位搭载设备时的抗风性能更优，在户外有风的作业环境下也能够保证搭载设备的稳定性，不会因为结构晃动影响设备正常工作。设计时还考虑了维护便利性，各级套筒之间的导向耐磨件可以单独拆卸更换，不需要整体拆解桅杆结构，日常维护只需要定期在配合面涂抹润滑脂即可，维护成本较低。对于结构设计从业者来说，这类嵌套伸缩结构的设计难点在于各级套筒的公差配合、限位结构的可靠性以及侧向受力的承载能力，该模型的结构布局能够为同类伸缩机构的设计提供参考，尤其是导向支架与桅杆主体的配合方式、各级套筒的嵌套比例，都经过实际作业场景的验证，能够直接借鉴到同类升降设备的设计开发中，减少设计过程中的校核迭代次数，缩短产品开发周期。在选型适配时，只需要根据实际需要的伸展高度、顶端载荷重量，对应调整各级套筒的壁厚、截面尺寸以及导向支架的跨度，就能够快速衍生出适配不同参数需求的伸缩桅杆结构，不需要重新搭建整体结构框架。
