可调式虹膜型光阑孔径调节隔膜结构

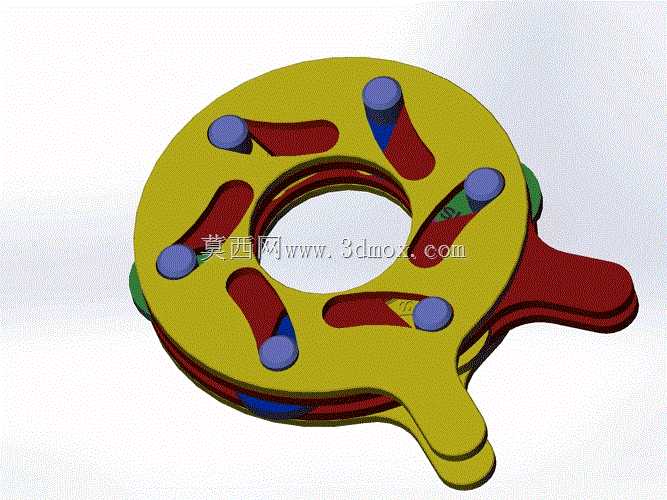

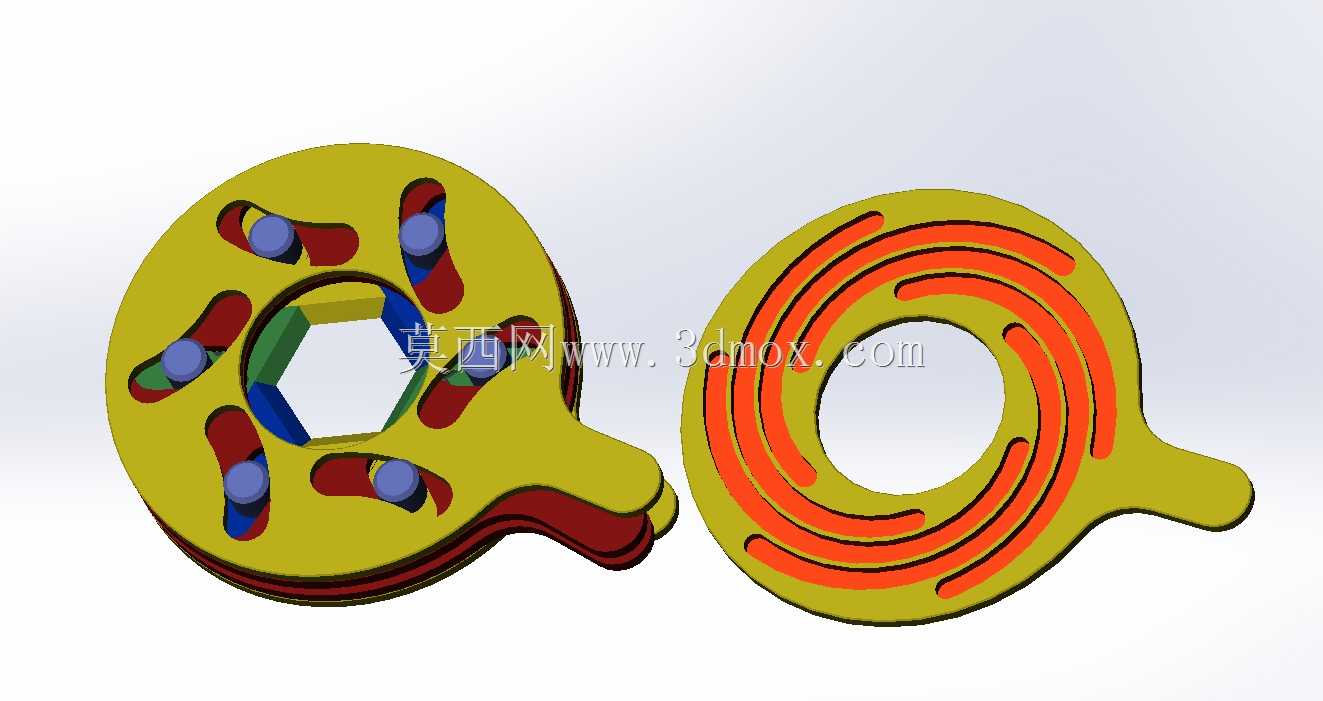

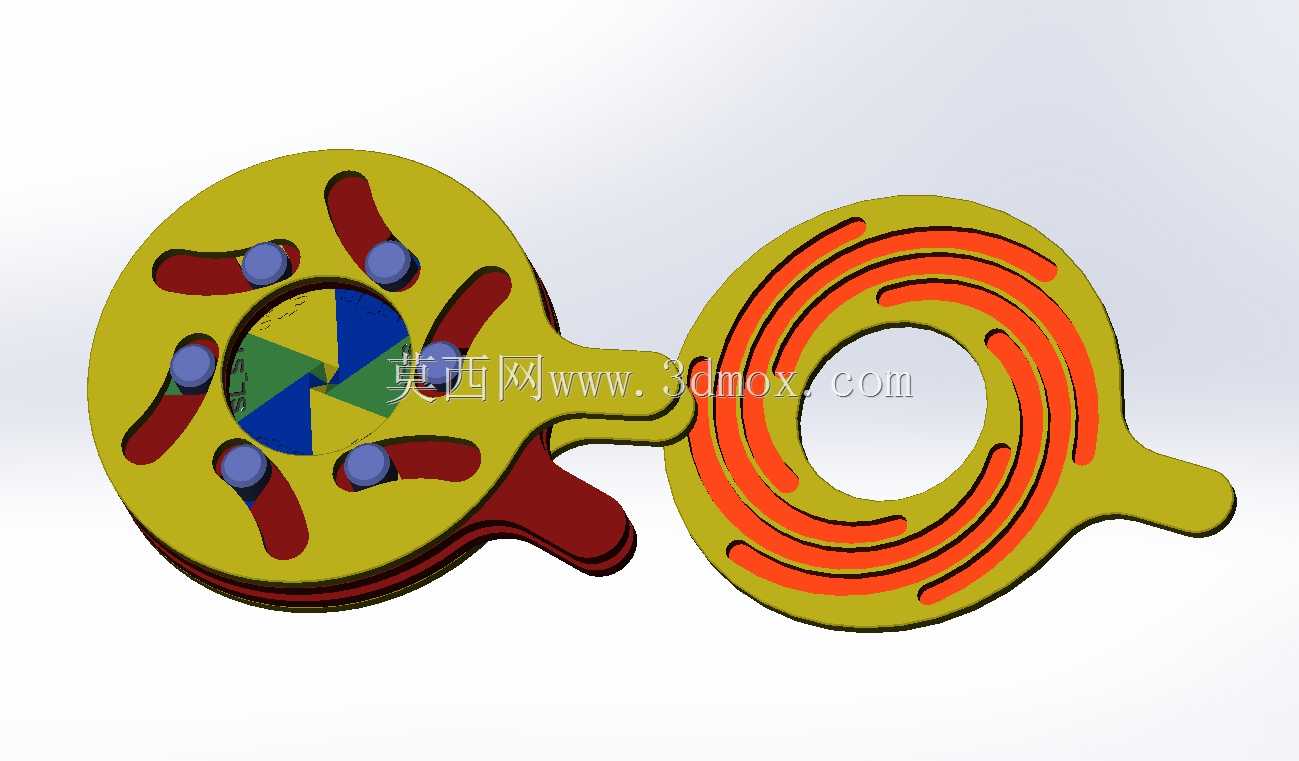

　　这类虹膜式调节隔膜的核心应用场景覆盖光学实验光路调节、小型精密设备通光孔径控制、特种流体管路通径微调等领域，区别于固定孔径的挡光片或节流件，它能在不拆卸周边结构的前提下，通过拨片的旋转动作连续改变中心通径的大小，实现从完全闭合到最大通径的无极调节。从结构设计逻辑来看，整个组件采用层叠式薄片布局，底层为固定基座环，中层均布6组带导向销的活动挡片，上层为带拨柄的旋转驱动环，每片活动挡片上都开有与驱动环销位匹配的斜向导向槽，当拨柄带动上层驱动环绕中心回转时，导向销会沿斜槽滑动，同步带动所有挡片沿基座的径向导槽做收拢或展开动作，最终在中心形成近似正圆形的通光/通流孔，完全收拢时中心缝隙可趋近于零，能实现完全遮挡阻断的效果。

　　设计过程中需要重点控制各层薄片的平面度，叠合后的总厚度要控制在8mm以内，避免在紧凑安装空间内出现干涉，基座环的外径根据适配场景不同可做系列化调整，本次设计的基座外径为72mm，中心最大通径为28mm，拨柄的转动行程对应从全闭到全开的角度为65度，操作时无需额外工具，直接手动拨动拨柄即可完成调节，拨柄与基座之间设置有轻微的阻尼结构，调节到位后可依靠层间摩擦力保持孔径稳定，不会受轻微振动影响出现孔径偏移。活动挡片的边缘做了0.1mm的圆角处理，避免多片叠合运动时出现锐角卡滞，所有活动连接的销柱与导向槽之间预留0.05mm的配合间隙，既保证运动顺畅无卡涩，又不会因间隙过大导致中心孔出现不规则变形。安装边界上，基座环上均布3个直径3.

　　2mm的安装孔，孔位中心圆直径为62mm，可直接通过M3螺钉固定在对应设备的安装法兰面上，安装面的平面度要求不低于0.1mm，防止装配后基座变形导致活动挡片卡滞。从实际使用角度出发，这种结构除了光学领域的光圈调节用途外，也可适配小口径管路的气流、微流量液体的节流调节，当用于流体场景时，可根据接触介质的特性更换挡片与基座的材质，普通光学场景采用ABS或铝合金材质即可满足轻量化与刚度需求，若接触腐蚀性介质则可更换为PTFE或不锈钢薄片。设计时需要注意各活动挡片的运动轨迹校核，要保证在全行程范围内，所有挡片之间不会出现脱离或叠合量不足的情况，全闭状态下相邻挡片的叠合宽度不小于2mm，确保完全阻断光线或流体不会出现泄漏，

　　全开状态下所有挡片要完全退到基座环的内环轮廓以外，保证最大通径无遮挡。整个结构没有复杂的传动零件，所有运动均通过平面槽销配合实现，加工难度低，装配时只需按照层叠顺序依次装入挡片、驱动环，最后压上固定压圈即可完成组装，后期维护也十分便捷，出现卡滞时只需拆开压圈清理层间的灰尘或杂质即可恢复正常使用。不同于电动调节的孔径结构，这种手动虹膜式结构无需供电、无需配套控制电路，在无电源的实验场景、小型便携设备上的适配性更强，整体重量可控制在35g以内，不会给搭载设备带来过多的负载负担。
