带钥匙钢缆式便携防盗自行车锁结构设计

　　日常通勤、户外骑行场景中，自行车停放后的防盗需求始终是骑行者关注的核心问题，这款钢缆式钥匙锁的结构设计，正是围绕户外临时停放、公共区域驻车的实际使用场景展开，兼顾防盗性能与携带便利性。从实际使用逻辑来看，这类锁具的核心功能是通过柔性钢缆缠绕自行车轮组、车架与周边固定桩体，阻断车辆被直接推走的可能，锁体本身的结构强度、钢缆的抗破坏能力、锁芯的防技术开启性能，是设计过程中优先考量的三个核心维度。

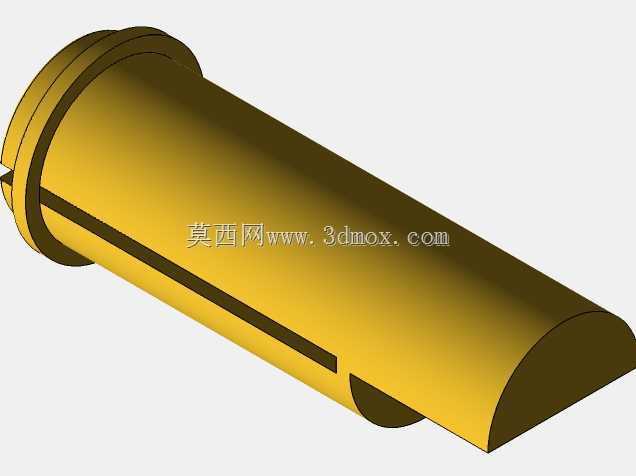

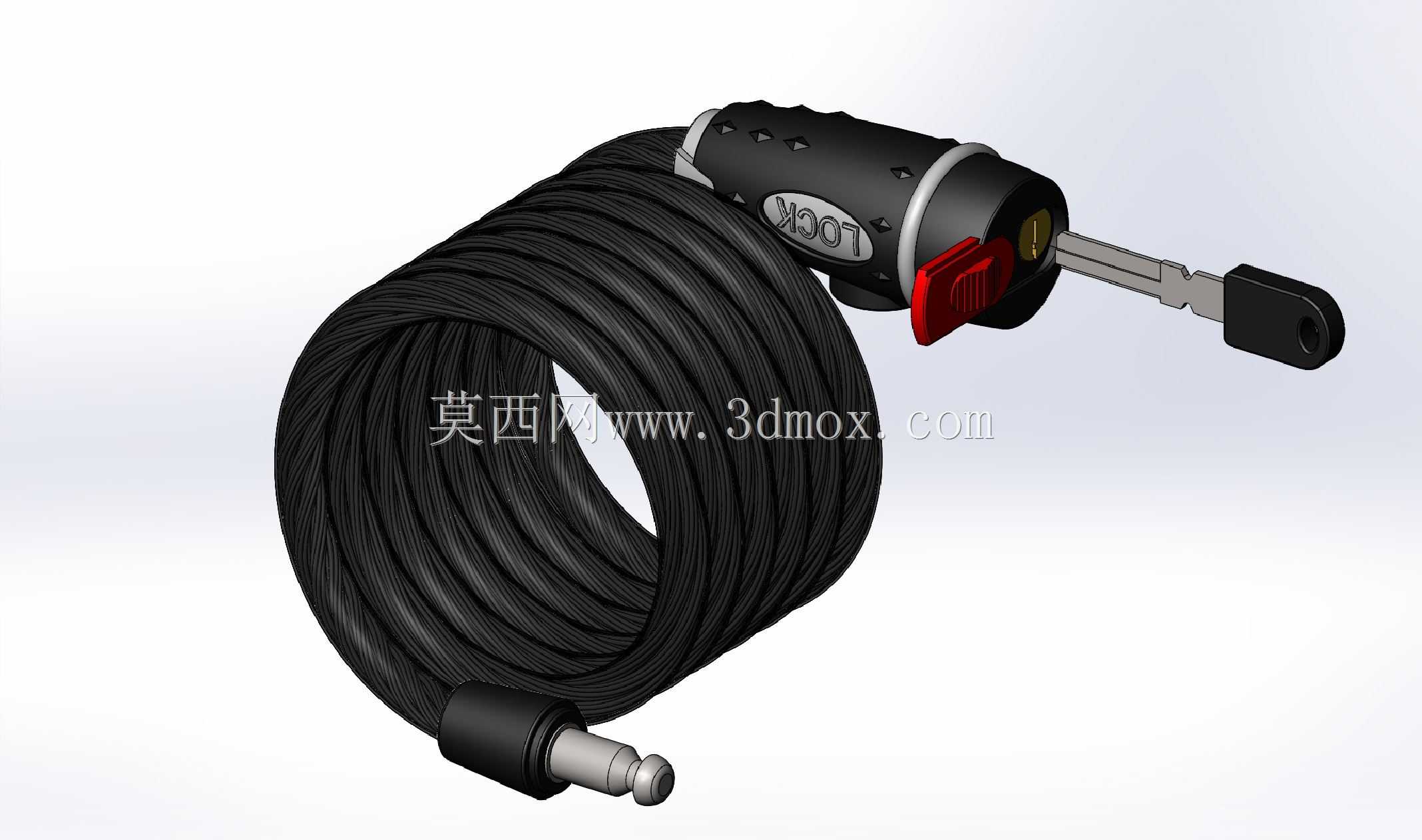

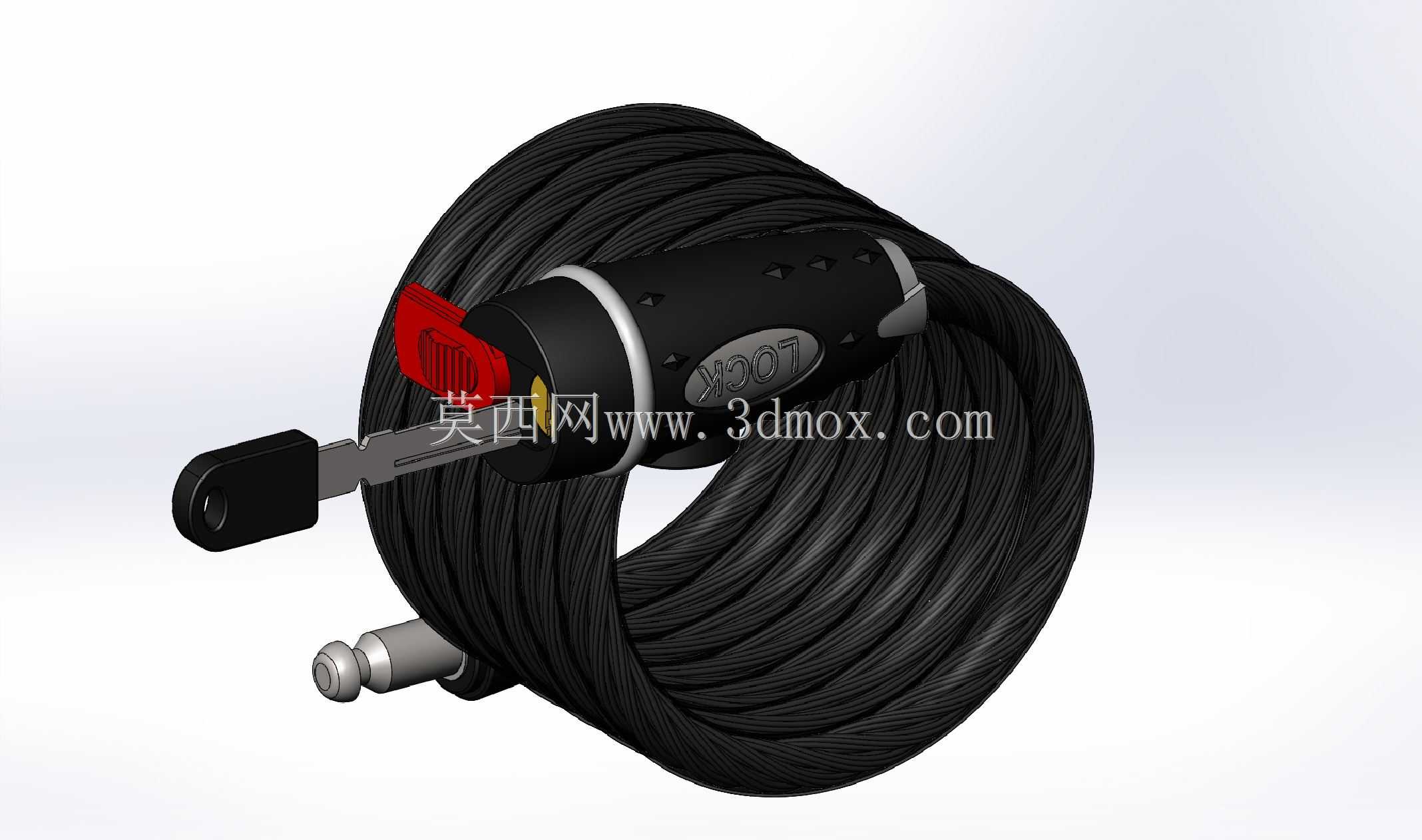

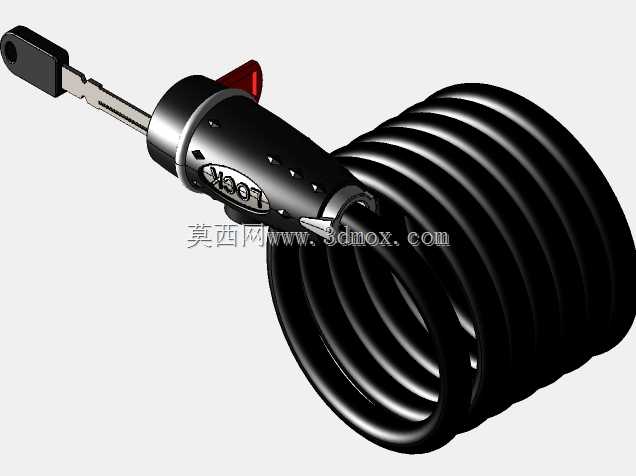

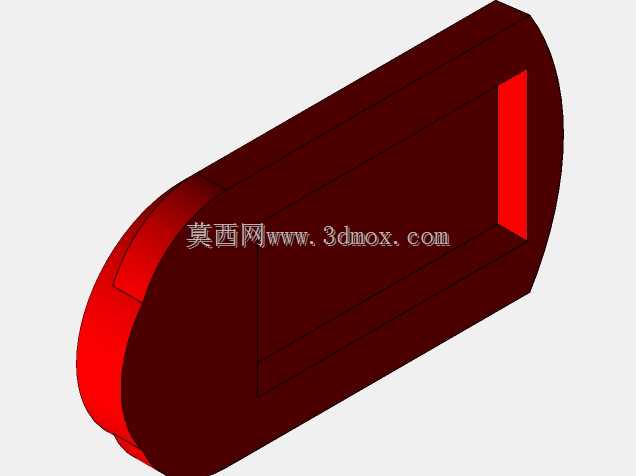

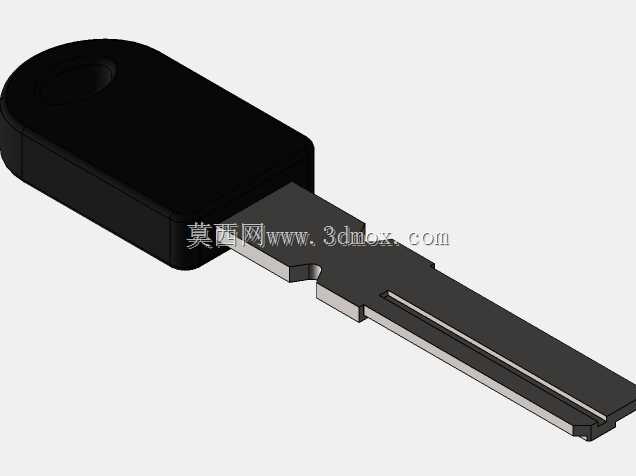

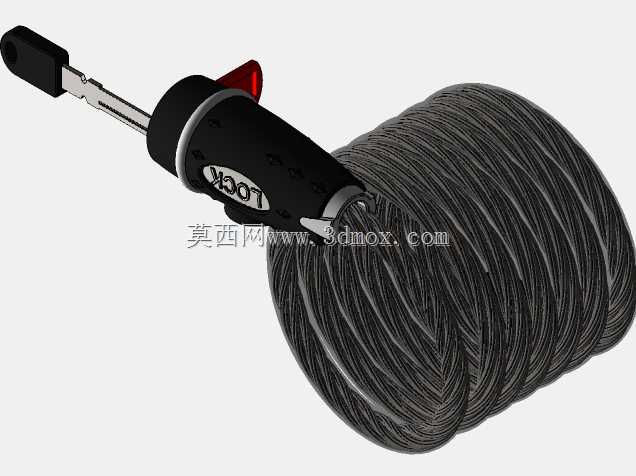

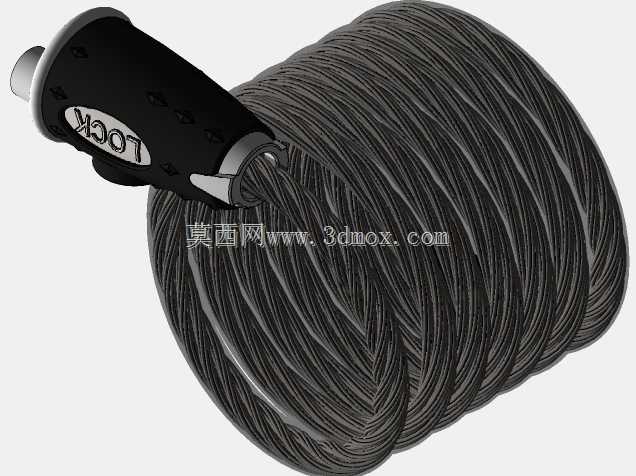

　　设计过程中首先确定了钢缆的排布形式，采用多股高强度钢丝绞合后外包黑色防护胶层的结构，绞合结构既保证了钢缆的轴向抗拉强度，避免被普通钳具轻易剪断，同时让钢缆具备足够的弯曲自由度，能够适配不同直径的固定桩、不同角度的车架与轮组缠绕需求，外包胶层则可以避免钢缆直接接触自行车漆面，防止长期使用过程中刮蹭掉漆，也能隔绝水汽降低钢缆内部锈蚀的概率。锁体部分采用工程塑料包裹金属锁芯基座的结构，外部的塑料壳体做了防滑纹理处理，握持解锁时不易打滑，金属基座直接承接锁舌的受力，保证锁止状态下钢缆端头不会被外力拽脱。锁芯采用弹子式结构，配套的扁平钥匙插入后可带动锁舌转动，解锁时红色的拨块可以同步带动锁芯防尘盖开启，避免日常停放时灰尘、雨水进入锁芯内部造成卡顿，钥匙尾部的塑料挂孔可以方便用户将钥匙串在日常钥匙环上，减少遗失概率。

　　从安装与携带边界来看，整锁收拢状态下钢缆盘绕为规整的环形，直径控制在120mm左右，厚度不超过60mm，既可以通过配套的固定支架安装在自行车座管、车架横梁位置，也可以直接放入骑行背包、车筐内携带，不会占用过多储物空间。锁体与钢缆的连接位置做了圆弧过渡处理，没有尖锐的棱角，避免携带或使用过程中划伤衣物、磕碰车身。锁止状态下，钢缆端头插入锁体后会被锁舌自动卡紧，不需要额外按压确认，插入到位后会发出清晰的卡扣声响，方便用户在光线不佳的环境下确认锁具已经闭合。

　　在结构细节处理上，锁芯位置设置了防水胶圈，能够应对雨天户外停放的场景，减少雨水渗入锁芯造成弹簧锈蚀、弹子卡滞的问题；钢缆两端的金属端头采用冷压固定工艺，端头与钢缆的结合力能够承受超过10kN的轴向拉力，避免暴力拖拽时端头从钢缆上脱落；锁体外部的塑料壳体采用耐候性工程塑料材质，长期暴露在紫外线环境下也不会出现快速老化脆裂的问题，适配不同地区的户外使用环境。

　　不同于固定式的车锁，这款钢缆锁的柔性结构可以适配更多非标准的固定场景，比如停放区域没有专用自行车架时，可以缠绕路边的路灯杆、护栏、固定金属架等物体，适用场景比传统的马蹄形固定车锁更广。设计过程中也平衡了锁具重量与防盗性能的关系，整锁重量控制在合理区间，不会给骑行者增加过多的负重负担，同时钢缆的直径、锁体的结构强度都能够满足日常中短时间停放的防盗需求，针对普通的徒手破坏、小型工具撬动具备足够的防护能力。解锁操作的逻辑也做了简化，插入钥匙转动即可完成解锁，拔出钥匙时锁舌自动复位，不需要额外的操作步骤，日常使用的学习成本极低，即使是首次使用的用户也可以快速完成锁止与解锁操作。
