venanzetti型VV41B/4振动电机三维建模作品

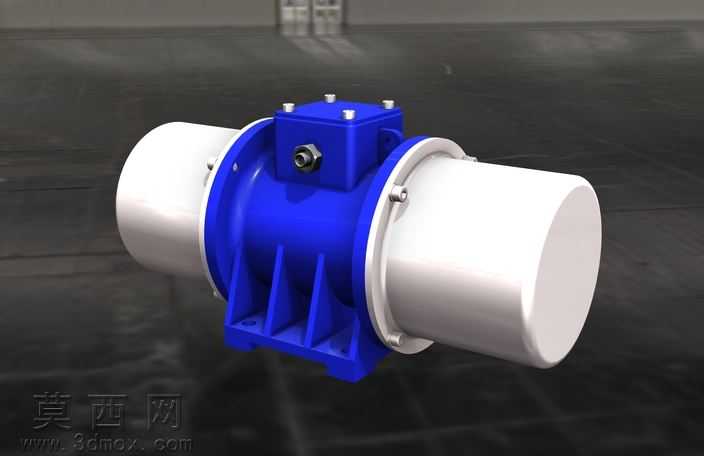

本作品为参照venanzetti类型VV41B/4振动电机完成的三维参数化建模成果，整体建模过程严格遵循实物测绘的尺寸比例，在三维建模软件中首先完成核心基准轴与安装基准面的搭建，以电机中部的铸铁机座为核心建模起点，通过拉伸、凸台、筋特征阵列完成机座的一体化结构建模，机座底部的安装脚预留了标准螺栓安装孔位，机座上部的接线盒结构通过多步切除与圆角特征还原了实物的防爆密封结构细节。两端的偏心激振块外罩采用薄壁拉伸特征搭配端面法兰连接结构建模，法兰处的紧固螺栓孔采用圆周阵列方式完成均布排布，还原了实物端盖与机座的螺栓连接装配关系。建模过程中对各部件的装配间隙做了符合工业实际的参数设置，避免出现结构干涉问题，可直接用于装配模拟与运动仿真。材质渲染阶段，机座部分赋予了蓝色工业烤漆材质，调整了材质的粗糙度与反光度参数，还原了铸铁基材表面喷涂防护漆的哑光质感；两端的激振块外罩赋予了乳白色工程塑料材质，模拟了实物上的防护端盖材质效果；接线盒处的电缆接口赋予了金属镀锌材质，螺栓、安装孔等细节部位分别赋予了对应的金属材质，整体渲染效果贴近工业现场的实物外观。结构设计上完整还原了该类振动电机的核心特征：卧式安装底座、两端对称布置的偏心激振结构、中部密封接线腔体，该类电机作为振动筛的核心激振部件，建模时特意保留了偏心块的可调结构特征，可通过调整偏心块夹角参数模拟不同激振力的输出状态，模型结构完整，细节还原度高，可用于振动筛分设备的整机装配、运动仿真演示、工业产品展示等场景，建模过程中对所有特征做了参数化命名，方便后续对电机尺寸、安装孔位、激振块参数做调整修改，适配不同的设备配套设计需求。
