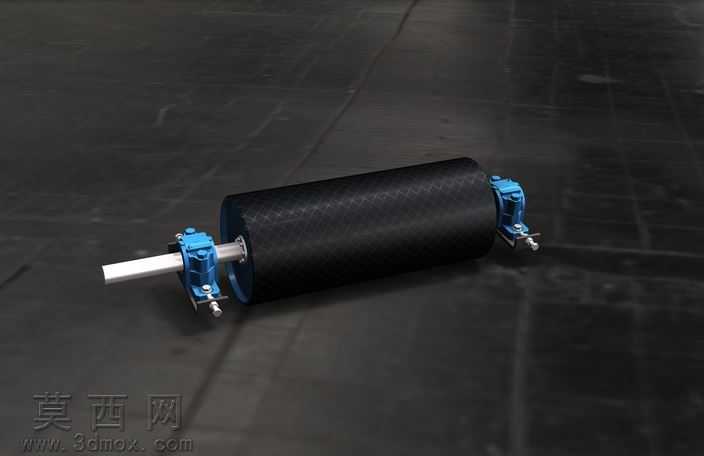

带滞后结构的包胶输送机驱动滑辊

本作品为带式输送系统核心传动部件的三维参数化建模成果，建模过程严格遵循机械设计通用规范，先以基准轴定位核心辊筒的回转中心，依次完成辊筒筒体、两端安装轴、轴承座组件、滞后侧配套安装结构的特征搭建。建模阶段采用多实体关联设计思路，将辊筒主体、穿装芯轴、两侧轴承座、密封端盖、调节锁紧结构分别建立独立特征树，各配合部位预留符合行业公差标准的装配间隙，保证虚拟装配时无干涉报错，同时可直接导出工程图标注尺寸用于生产加工。材质渲染环节贴合工业实物表现：辊筒外表面采用菱形防滑包胶材质，通过纹理贴图还原橡胶层的防滑纹路与哑光磨砂质感，金属芯轴做镀锌亮面金属处理，两侧轴承座采用铸钢喷蓝漆的半哑光材质，调节螺栓做发黑防锈的深色金属质感，场景搭建采用深色工业地坪作为承载面，通过三点布光突出部件的结构层次与材质差异，渲染输出效果可直接用于产品选型手册、技术方案展示。结构设计上，该驱动滑辊采用两端外装式轴承座结构，芯轴贯穿辊筒内部通过键连接传递扭矩，滞后侧配套的轴承座带有张紧调节结构，可实现输送皮带的松紧度微调，辊筒表面的包胶层可有效增大与输送皮带的摩擦力，避免重载输送时出现皮带打滑丢转的问题，整体结构兼顾传动稳定性与安装维护便捷性，适配各类散料、件货输送场景的驱动端使用需求。设计过程中充分考虑部件的通用性与互换性，各安装尺寸匹配主流带式输送机的安装标准，可直接替换同规格的老旧驱动辊部件，模型的特征参数可根据实际输送负载、带宽需求快速调整筒体直径、轴径、安装距等核心尺寸，大幅缩短同系列产品的改型设计周期。
