BIQU挤出机适配模块化散热风道组件

　　在FDM熔融沉积3D打印的实际生产作业场景中，挤出端的散热效率直接决定了耗材熔融段的长度控制精度，一旦散热风道的气流组织不合理，耗材在喉管上部提前软化会引发堵头、溢料、打印层厚不均等一系列连锁问题，尤其是针对BIQU H2、H2 V2S、REVO、H2 V2S Lite这类近程挤出结构，挤出电机、加热块与喉管的排布空间极为紧凑，传统的单风扇直吹风道很难同时覆盖喉管散热区、加热块上部隔热区以及挤出电机的定子散热面，很多用户在实际改装过程中要么牺牲散热效果迁就安装空间，要么额外加装风扇导致挤出端重量增加，引发高速打印时的振纹问题。

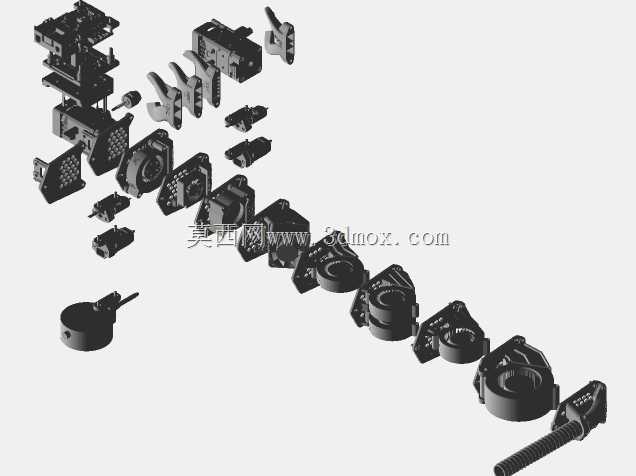

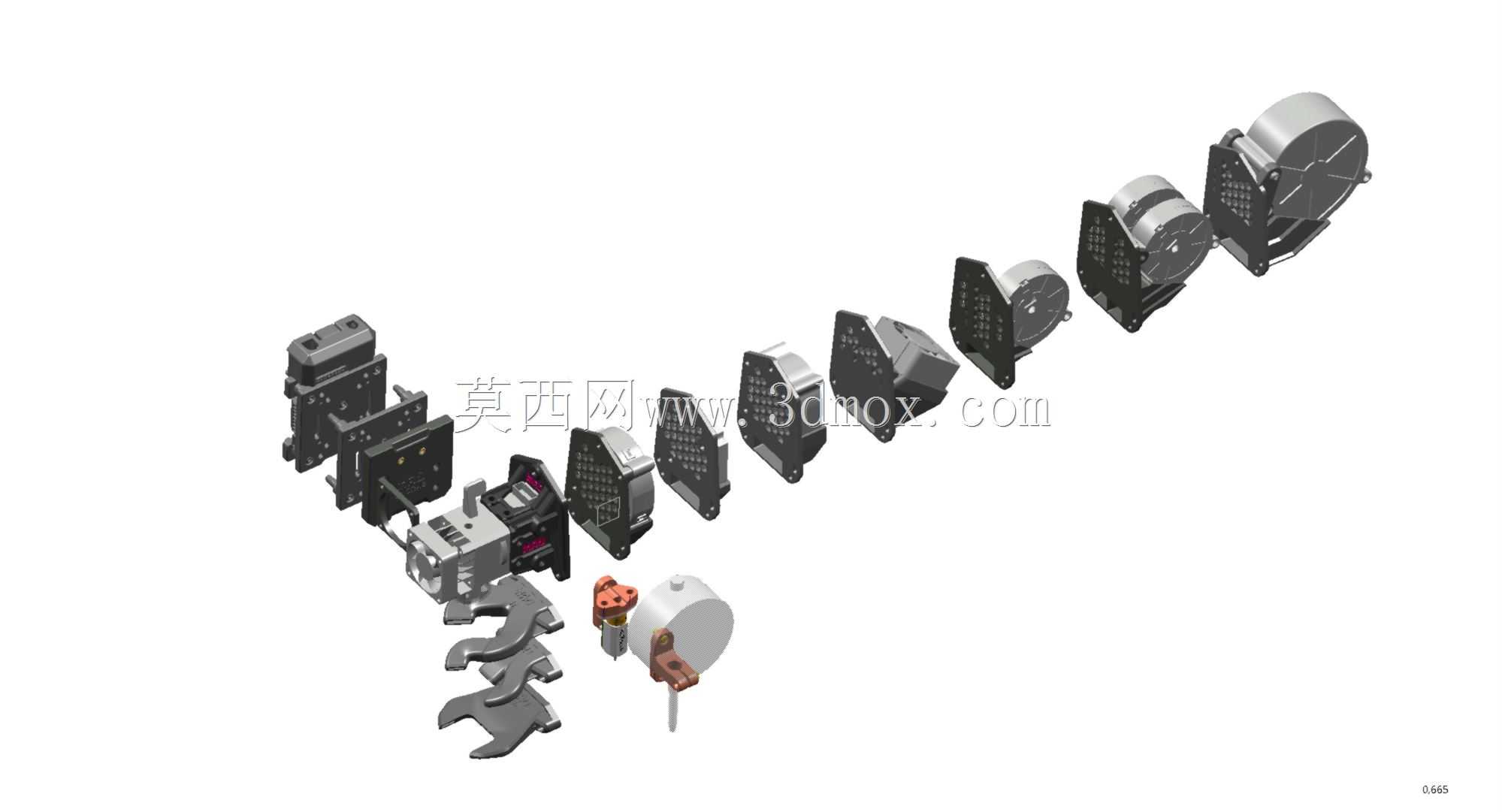

　　这套模块化风道组件的设计核心，就是围绕近程挤出端的多区域散热需求做拆分式适配，没有采用一体化风道的强制适配思路，而是把不同风扇规格、不同挤出机型的适配段做成独立可拼接的模块单元，现场装配时可以根据自己使用的挤出机型号、选配的风扇类型灵活组合，不需要对原有挤出机的安装孔位做二次打孔改造。从实际气流组织的设计逻辑来看，每个风道模块的内部流道都做了渐缩式导流结构，风扇输出的气流进入风道后不会在腔体内形成乱流损耗，而是沿着导流面精准导向喉管的散热鳍片间隙，保证气流能穿过鳍片之间的缝隙带走热量，而不是在鳍片表面形成紊流区降低换热效率，针对加热块上部的隔热区域，风道单独预留了窄缝出风口，持续输出低温气流阻隔加热块的热量向上传导，避免热量串到喉管上部导致耗材提前软化，同时模块还预留了挤出电机的侧吹出风口，在打印过程中持续给电机定子降温，避免长时间高速挤出时电机过热导致的扭矩下降、失步问题。

　　考虑到不同用户的配件选型差异，这套组件除了适配原厂配套的ebmpapst RLF35-8/14N风扇之外，还专门做了适配市面上普及率极高的5015轴流风扇的模块单元，不需要用户额外更换风扇就能直接装配使用，针对部分需要更高散热功率的高速打印场景，还设计了双5015风扇的支架模块，可以同时安装两个5015风扇提升总风量，满足高打印速度、大流量挤出下的散热需求，双风扇模块的安装重心做了居中优化，不会因为单侧加装风扇导致挤出端重心偏移，影响X轴运动的动态平衡性。

　　从安装边界的尺寸控制来看，整套风道组件装配完成后，最外侧的轮廓距离挤出机喷嘴的水平距离控制在安全范围内，打印大倾角模型、内腔结构时不会出现风道刮蹭模型的问题，所有模块之间的拼接采用定位卡扣加螺丝固定的双重结构，装配后不会因为打印过程中的持续振动出现拼接缝隙漏风的问题，每个模块的安装孔位都和对应挤出机、对应风扇的原有孔位完全对齐，不需要额外打印转接件或者做切削改造，现场装配只需要对应模块卡接锁紧，接上风扇供电线路就能投入使用。

　　在实际打印场景的适配性上，这套风道组件可以覆盖PLA、PETG、ABS等常用耗材的打印散热需求，打印PLA时的喉管温度可以稳定控制在耗材玻璃化转变温度以下，完全避免堵头风险；打印ABS这类需要高温腔温的耗材时，风道的气流导向不会直吹模型打印面，避免模型因为骤冷出现层间开裂、翘边的问题，同时还能保证喉管和电机的散热效率不受腔温升高的影响。很多用户在改装近程挤出机的散热系统时，经常会遇到风道和自动调平传感器、BLTouch探头、挤出机进料齿轮维护位干涉的问题，这套组件在设计时就预留了对应传感器的安装避让位，装配后不会遮挡传感器的探测路径，也不会影响挤出机进料轮的日常维护、耗材更换操作，不需要每次维护挤出轮都拆卸整个风道结构。
