NACA4412翼型轻量化PLA打印机翼段

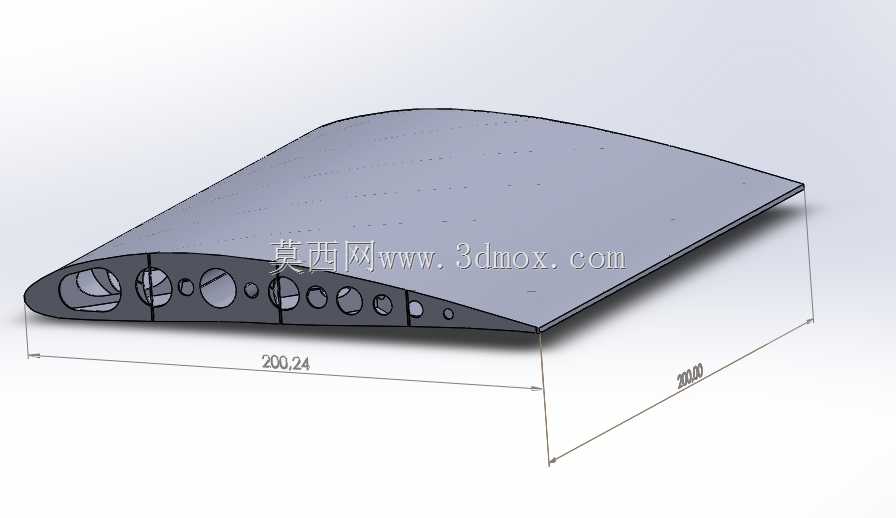

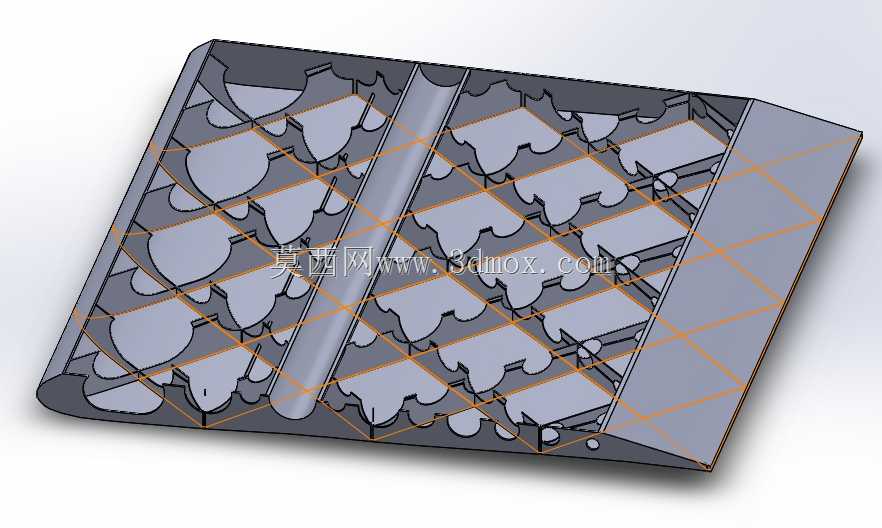

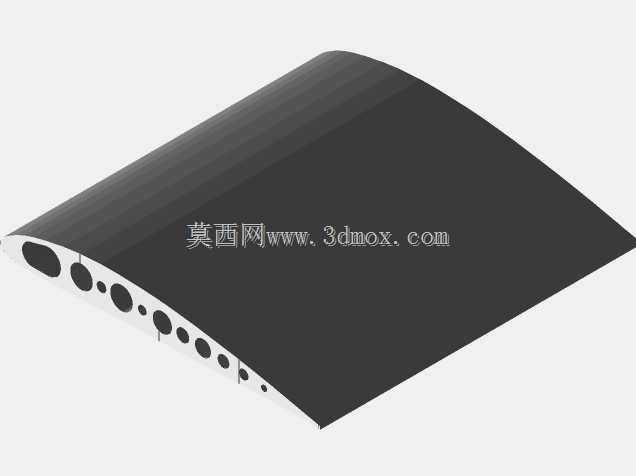

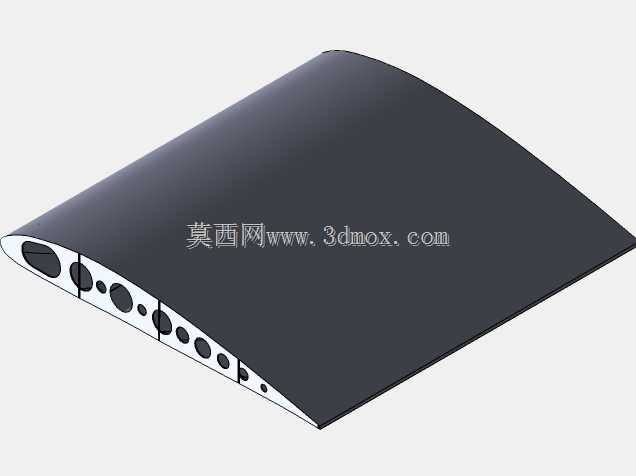

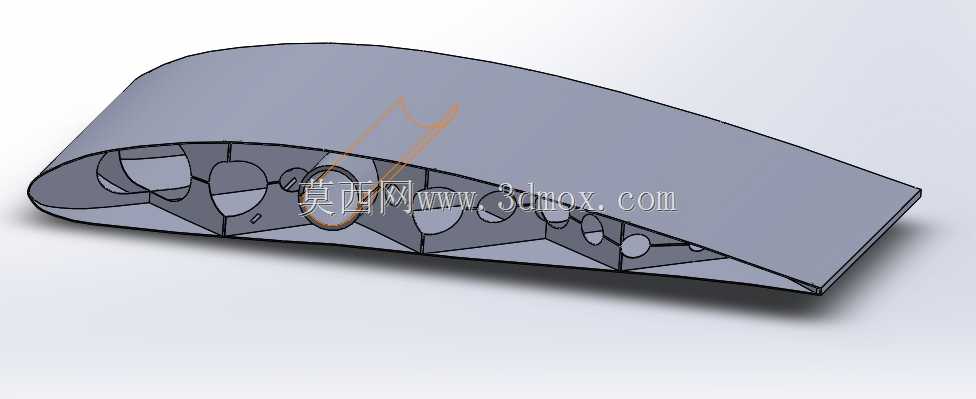

　　这款翼段构件针对轻量航模的低速飞行场景设计，采用NACA4412低速翼型作为气动外形基准，整体外轮廓尺寸控制在200mm×200mm的边界范围内，适配多数小型固定翼航模的机翼分段组装需求，可直接作为翼段单元拼接组成完整机翼，也可单独用于气动教学、翼型风洞验证试验场景。从结构设计逻辑来看，构件采用半硬壳式翼段布局，外部为连续的翼型曲面蒙皮，内部通过一体化打印的翼肋、桁条结构完成承力，翼肋上开设的大小不一的减重孔并非随意排布，而是经过受力路径优化后，在保留主承力筋位的前提下尽可能去除非必要材料，既匹配PLA材料熔融沉积成型的打印特性，避免大实心结构带来的打印翘曲、耗材浪费问题，也能将整体重量控制在轻量航模的载荷要求范围内，

　　不会给动力系统带来额外负担。在实际使用场景中，这类打印翼段可直接用于低速固定翼航模的制作，无需额外制作翼肋、蒙皮的组装工序，打印完成后仅需简单去除支撑、打磨表面即可完成翼段的装配准备，相比传统轻木蒙皮的机翼制作方式，能大幅缩短航模的制作周期，同时PLA材料的刚性足够应对低速飞行中的气动载荷，日常起降、小机动飞行过程中不会出现翼面变形的问题。设计过程中充分考虑了FDM3D打印的工艺限制，所有内部筋位的壁厚均设置为1.2mm以上，避免打印过程中出现薄壁断料、结构缺失的问题，翼型前缘的曲面曲率做了平滑过渡处理，没有小于45度的悬空锐角，打印时仅需在翼段后缘位置添加少量支撑即可完成成型，后处理工作量极小。翼段的两端端面设计为平面拼接结构，

　　可通过PLA专用胶水或者热熔胶与相邻翼段、翼根连接座完成粘接，拼接后可保证翼型的连续性，不会出现阶差影响气动效率。内部的承力筋位同时预留了走线空间，航模所需的舵机控制线、电源线可顺着翼肋的减重孔完成布设，无需额外在翼面上开孔走线，避免破坏翼面的气动完整性。针对航模飞行中的受力特点，翼段的前缘位置做了局部加厚处理，应对飞行中可能遇到的轻微碰撞、擦碰，提升构件的抗损能力，后缘位置则保持0.8mm的薄边结构，保证翼型的气动性能符合NACA4412翼型的设计参数，低速飞行时可提供足够的升力系数，同时阻力特性保持在合理区间。这类翼段除了航模制作场景外，也可用于航空科普教学中的翼型展示，直观呈现低速翼型的剖面结构、内部承力布局，

　　帮助学习者理解机翼的受力传递逻辑，相比平面的翼型图纸，实体构件能更清晰地展示蒙皮、翼肋、桁条的配合关系。设计时也考虑了不同打印设备的适配性，整体结构没有超出常规桌面级FDM打印机的成型尺寸范围，200mm见方的尺寸可适配绝大多数入门级桌面3D打印机的成型平台，无需拆分打印即可一次成型，降低了打印门槛。结构的受力传递路径设计清晰，飞行中产生的气动载荷通过蒙皮传递到内部翼肋，再通过翼肋汇集到翼根连接位置，整个传力路径没有应力集中的锐角转角，所有筋位交接处都做了圆角过渡，避免PLA材料受力时在转角位置出现断裂问题，提升构件的整体结构强度。
