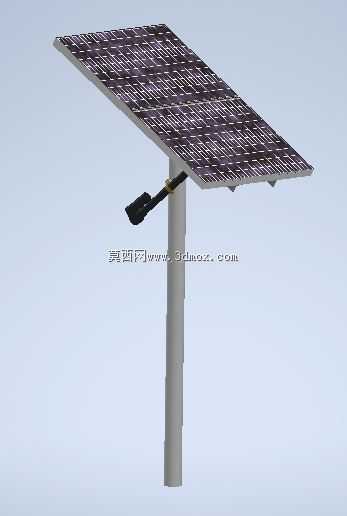

单立柱式太阳能跟踪光伏面板结构设计

　　做光伏场站配套结构设计快八年，经手的分布式光伏支架方案少说有几十套，这次的单立柱跟踪式光伏面板结构，是针对机场周边分布式离网供电场景做的适配设计，和常见的固定倾角光伏支架差异不小。先从实际应用场景说，机场周边的监控设备、助航标识、周界传感节点大多是分散布置，拉设市电线路不仅成本高，还要符合机场净空、管线敷设的严苛规范，离网光伏供电是性价比最高的方案，但固定倾角支架在机场开阔无遮挡的场地里，发电效率受太阳高度角、方位角变化影响大，尤其是高纬度地区冬夏太阳高度差能到四十度以上，固定支架的年平均发电效率比跟踪式低两成以上，这才催生了这套单立柱跟踪结构的设计需求。

　　从功能特性上拆解，这套结构核心是实现单轴方位角跟踪，配合小范围倾角调整，让光伏面板始终保持和入射太阳光接近垂直的受光角度。立柱采用圆形截面钢管，是考虑到机场场地常年有侧风，圆形截面的风阻系数比方管低30%左右，能降低极端大风天气下的结构倾覆力矩，立柱底部的法兰盘预留了四个地脚螺栓安装孔，适配现浇混凝土基础的安装要求，基础尺寸根据当地50年一遇最大风速核算，保证12级大风下结构位移量不超过面板边长的千分之五，避免面板受光角度偏移或者结构共振。

　　面板支撑框架采用铝合金型材拼接，不用焊接结构是考虑到户外长期使用的防腐需求，铝合金型材的阳极氧化层能耐受沿海或者机场道面除冰盐的腐蚀，框架和光伏面板的连接点采用压块式固定，不用在面板边框上打孔，避免破坏边框的防腐层，也能适配不同厚度的标准晶硅光伏面板安装。跟踪驱动部分布置在立柱顶端和面板框架的铰接位置，采用蜗轮蜗杆传动结构，本身带自锁特性，就算驱动电机断电，面板也不会被风吹得随意转动，避免传动结构受冲击损坏，驱动部分的防护等级做到IP65，能应对暴雨、沙尘天气的侵袭，适应机场开阔场地无遮挡的恶劣户外环境。

　　设计思路上没有盲目追求双轴跟踪的高精度，是因为机场周边的离网负载功率普遍不高，双轴跟踪的结构复杂度、后期维护成本比单轴高近一倍，单轴方位角跟踪配合季度性的手动倾角调整，就能覆盖90%以上的发电效率提升需求，后期维护只需要每年给铰接位置加注一次润滑脂，比双轴结构的维护频次低很多，适合无人值守的场站使用。安装边界方面，整套结构的立柱高度设定为2.5米，是考虑到机场场地的积雪厚度、植被生长高度，避免面板被积雪掩埋或者被杂草遮挡受光面，面板的最低点距离地面不小于1.8米，也能避免场地维护作业时设备碰撞面板。面板的倾斜角度调整范围覆盖15度到60度，适配从北纬20度到北纬50度的大部分地区安装使用，方位角跟踪范围覆盖东西各120度，能覆盖从日出到日落的太阳方位变化，不会出现跟踪死区。

　　结构受力核算的时候，特意把面板自重、风荷载、雪荷载都做了最不利组合验算，面板框架的主梁挠度控制在跨度的1/250以内，保证大风下面板不会出现过大变形导致电池片隐裂，立柱的长细比控制在120以内，避免结构出现失稳问题。接线部分的走线全部从立柱内部穿设，不用外露走线，一方面是避免线缆被紫外线老化，另一方面也符合机场场地的整洁要求，不会出现外露线缆缠绕或者被鸟类破坏的问题。和常见的屋顶分布式光伏支架不同，这套落地式单立柱结构不需要依托建筑结构，只要有平整的硬化地面或者现浇小型混凝土基础就能安装，单套结构的占地面积不到1平方米，不会影响机场场地的其他作业，也能灵活布置在各个负载节点附近，缩短低压供电线路的长度，降低线路损耗。
